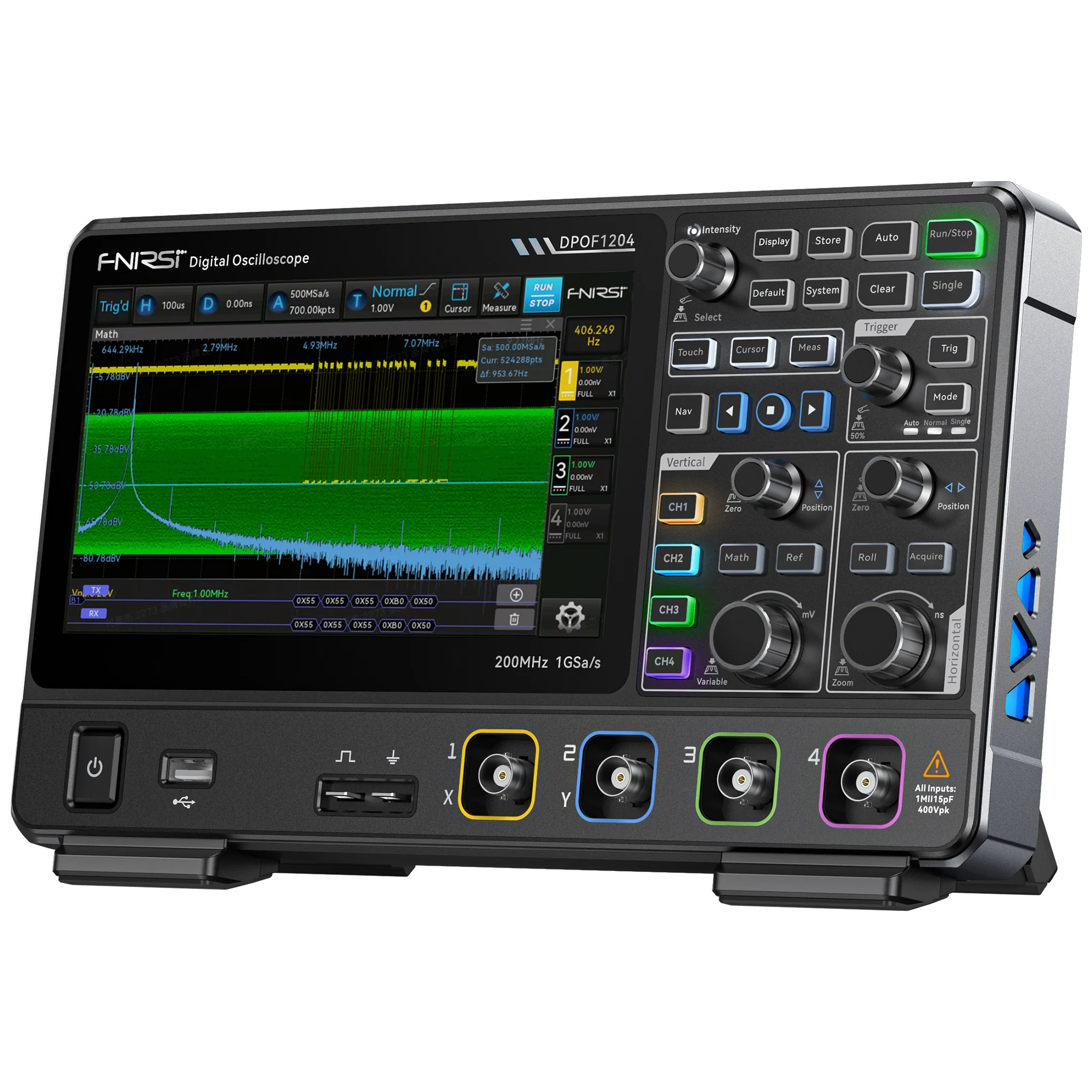

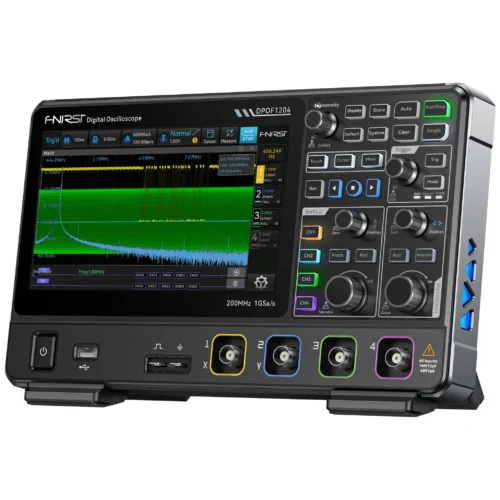

اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204 پهنای باند 200 مگاهرتز نرخ نمونه‌برداری 1GSa/s

اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204 پهنای باند 200 مگاهرتز نرخ نمونه‌برداری 1GSa/s یک اسیلوسکوپ حرفه‌ای رومیزی با 4 کانال آنالوگ، پهنای باند 200MHz، نرخ نمونه‌برداری حداکثر 1GSa/s، حافظه عمیق تا 14Mpts، نمایشگر لمسی 7 اینچ و قابلیت‌های پیشرفته‌ای مثل FFT، دیکود پروتکل، تریگرهای متنوع و تست Pass/Fail است. این محصول با نام انگلیسی FNIRSI DPOF1204 Analog 4CH 200MHz 1GSa/s Digital Phosphor Oscilloscope شناخته می‌شود و برای مهندسان الکترونیک، تعمیرکاران حرفه‌ای، آزمایشگاه‌ها، واحدهای تحقیق و توسعه و تست دقیق سیگنال‌های پیچیده طراحی شده است.

🔹 معرفی اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204

اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204 پهنای باند 200 مگاهرتز نرخ نمونه‌برداری 1GSa/s یکی از پیشرفته‌ترین اسیلوسکوپ‌های برند فینرسی در رده ابزارهای اندازه‌گیری حرفه‌ای است. این مدل برخلاف اسیلوسکوپ‌های دستی یا اقتصادی، برای تحلیل دقیق‌تر سیگنال، مشاهده هم‌زمان چند موج، بررسی خطاهای گذرا و عیب‌یابی سیستم‌های الکترونیکی پیچیده طراحی شده است.

وجود 4 کانال آنالوگ باعث می‌شود کاربر بتواند چند سیگنال مختلف را به‌صورت هم‌زمان بررسی کند. این ویژگی در تست منابع تغذیه سوئیچینگ، مدارهای دیجیتال، سیستم‌های امبدد، درایورها، بردهای صنعتی، تجهیزات مخابراتی و پروژه‌های تحقیقاتی اهمیت زیادی دارد؛ زیرا در بسیاری از عیب‌یابی‌ها، فقط دیدن یک سیگنال کافی نیست و باید رابطه زمانی چند سیگنال با هم بررسی شود.

⚡ پهنای باند 200MHz و نرخ نمونه‌برداری 1GSa/s

یکی از مهم‌ترین ویژگی‌های اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204 پهنای باند 200 مگاهرتز نرخ نمونه‌برداری 1GSa/s، پهنای باند 200 مگاهرتزی آن است. این پهنای باند برای طیف گسترده‌ای از کاربردهای الکترونیکی، صنعتی، آموزشی و تحقیقاتی مناسب است و امکان مشاهده سیگنال‌های سریع‌تر و دقیق‌تر را نسبت به اسیلوسکوپ‌های رده پایین فراهم می‌کند.

نرخ نمونه‌برداری این دستگاه در حالت حداکثر به 1GSa/s می‌رسد. در حالت استفاده از چهار کانال، نمونه‌برداری 500MSa/s برای هر کانال ارائه می‌شود و در حالت interleaved امکان دستیابی به نرخ بالاتر وجود دارد. این ترکیب باعث می‌شود شکل موج با جزئیات مناسب بازسازی شود و کاربر در تحلیل سیگنال‌های سریع، دید دقیق‌تری داشته باشد.

📊 حافظه عمیق تا 14Mpts برای ثبت طولانی‌تر موج

اسیلوسکوپ FNIRSI DPOF1204 دارای حافظه عمیق تا 14Mpts در حالت interleaved و تا 7Mpts در حالت non-interleaved است. حافظه عمیق در اسیلوسکوپ اهمیت زیادی دارد، چون به دستگاه اجازه می‌دهد مدت زمان بیشتری از سیگنال را با جزئیات بهتر ثبت کند.

در بسیاری از تست‌ها، خطاها به‌صورت لحظه‌ای و گذرا رخ می‌دهند. اگر عمق حافظه کم باشد، ممکن است بخش مهمی از رویداد از دست برود یا هنگام زوم کردن روی موج، جزئیات کافی دیده نشود. حافظه عمیق DPOF1204 کمک می‌کند کاربر بتواند رویدادهای طولانی‌تر را ثبت کند و بعداً با زوم و تحلیل دقیق‌تر، علت خطا را بررسی کند.

🚀 نرخ ثبت شکل موج تا 450,000wfms/s

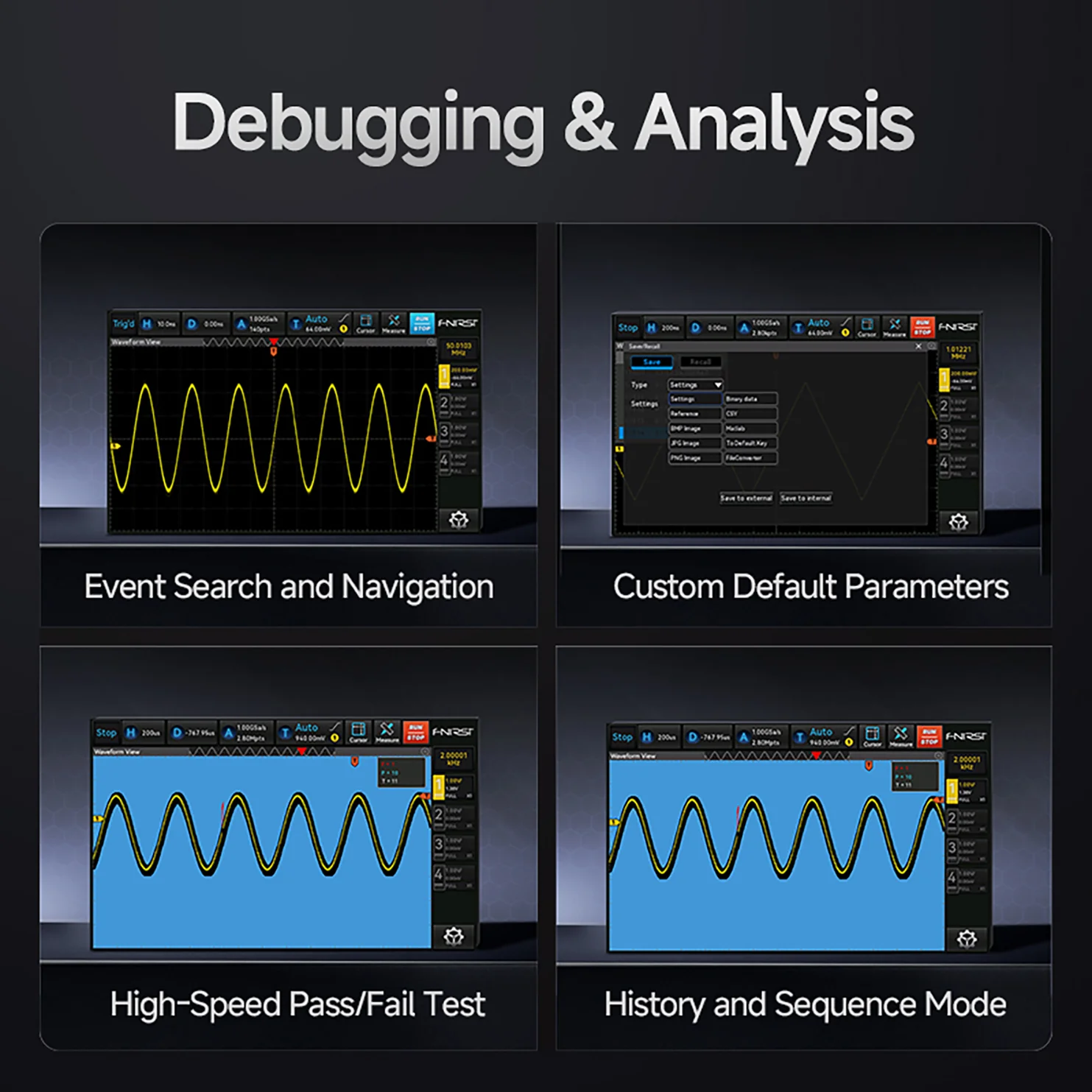

یکی از ویژگی‌های حرفه‌ای این مدل، نرخ ثبت شکل موج تا 450,000 waveforms per second در حالت Sequence Mode است. این قابلیت برای پیدا کردن خطاهای نادر، پالس‌های گذرا، نویزهای لحظه‌ای، افت ولتاژ کوتاه‌مدت و اتفاقاتی که به‌راحتی دیده نمی‌شوند بسیار کاربردی است.

در عیب‌یابی مدارهای واقعی، همیشه سیگنال‌ها حالت ایده‌آل و تکرارشونده ندارند. گاهی یک اختلال فقط در یک لحظه کوتاه رخ می‌دهد و اگر اسیلوسکوپ سرعت ثبت کافی نداشته باشد، کاربر آن را نمی‌بیند. نرخ ثبت بالای DPOF1204 باعث می‌شود احتمال شکار این خطاهای کوتاه‌مدت بیشتر شود.

🧠 معماری SoC + FPGA و پردازش سریع سیگنال

اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204 با معماری ترکیبی SoC + FPGA طراحی شده است. این ساختار به دستگاه کمک می‌کند پردازش سیگنال، نمایش موج، تریگر، تحلیل FFT و مدیریت داده‌ها با سرعت و پایداری بیشتری انجام شود.

ترکیب FPGA و پردازنده، در اسیلوسکوپ‌های حرفه‌ای اهمیت زیادی دارد؛ زیرا دستگاه باید هم‌زمان چند کانال را دریافت کند، موج‌ها را پردازش کند، تریگرها را بررسی کند، داده‌ها را در حافظه ذخیره کند و نمایش گرافیکی روانی ارائه دهد. این معماری باعث شده DPOF1204 در رده اسیلوسکوپ‌های رومیزی پیشرفته‌تر قرار بگیرد.

🔍 نویز بسیار پایین و حساسیت 500μV/div

یکی از نقاط قوت این اسیلوسکوپ، طراحی کم‌نویز با کف نویز حدود 70 تا 90μVrms و حساسیت 500μV/div است. این ویژگی برای مشاهده سیگنال‌های ضعیف، نویزهای کوچک، ریپل منابع تغذیه و سیگنال‌های کم‌دامنه اهمیت زیادی دارد.

در تست منابع تغذیه، مدارهای آنالوگ، سنسورها، تقویت‌کننده‌ها و بخش‌های حساس برد، نویز پایین اسیلوسکوپ باعث می‌شود موج مشاهده‌شده به واقعیت نزدیک‌تر باشد و دستگاه خودش نویز اضافی به اندازه‌گیری اضافه نکند. همین موضوع باعث افزایش دقت تحلیل و اعتماد کاربر به نتیجه تست می‌شود.

🧩 تریگرهای پیشرفته و دیکود پروتکل

اسیلوسکوپ FNIRSI DPOF1204 از مجموعه‌ای کامل از تریگرها پشتیبانی می‌کند؛ از جمله Edge، Slope، Pulse Width، Window، Runt، Interval، Dropout، Pattern، Video و تریگرهای سریال. این تنوع تریگر باعث می‌شود کاربر بتواند شرایط خاصی از سیگنال را شکار کند و فقط زمانی موج را ثبت کند که رویداد موردنظر اتفاق می‌افتد.

این مدل همچنین از دیکود پروتکل‌های I2C، SPI، UART، CAN و LIN پشتیبانی می‌کند. این قابلیت برای عیب‌یابی سیستم‌های امبدد، بردهای میکروکنترلری، ارتباطات سریال، خودرو، تجهیزات صنعتی و مدارهای کنترلی بسیار مهم است. با دیکود داخلی، کاربر می‌تواند سیگنال را فقط به‌صورت موج خام نبیند، بلکه داده‌های ارتباطی را هم بهتر تحلیل کند.

📈 تحلیل FFT یک میلیون نقطه‌ای

DPOF1204 به تحلیل FFT با پردازش تا 1M-point مجهز است. FFT برای بررسی حوزه فرکانس، مشاهده نویز، هارمونیک‌ها، تداخل فرکانسی، ریپل، اسپایک و رفتار فرکانسی سیگنال کاربرد دارد. این قابلیت باعث می‌شود دستگاه فقط یک اسیلوسکوپ حوزه زمان نباشد، بلکه برای تحلیل طیفی نیز ابزار قدرتمندی در اختیار کاربر قرار دهد.

برای تعمیرکاران حرفه‌ای و مهندسانی که با منابع تغذیه سوئیچینگ، مدارهای RF، سیستم‌های صوتی، نویزگیری و تحلیل کیفیت سیگنال سروکار دارند، FFT یکی از بخش‌های مهم دستگاه محسوب می‌شود.

🖥 نمایشگر لمسی 7 اینچ با رابط کاربری سریع

اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204 دارای نمایشگر لمسی 7 اینچ با رزولوشن 800×480 پیکسل است. صفحه‌نمایش لمسی باعث می‌شود کار با تنظیمات، زوم، جابه‌جایی موج‌ها، انتخاب کانال‌ها و تحلیل سیگنال سریع‌تر انجام شود.

وجود 18 عملکرد میانبر یک‌کلیکی نیز کاربری دستگاه را ساده‌تر می‌کند. در محیط‌های تعمیراتی و آزمایشگاهی، سرعت دسترسی به تنظیمات مهم است؛ زیرا کاربر هنگام عیب‌یابی نمی‌خواهد زمان زیادی را صرف منوهای پیچیده کند.

🔌 درگاه‌ها و کنترل از راه دور

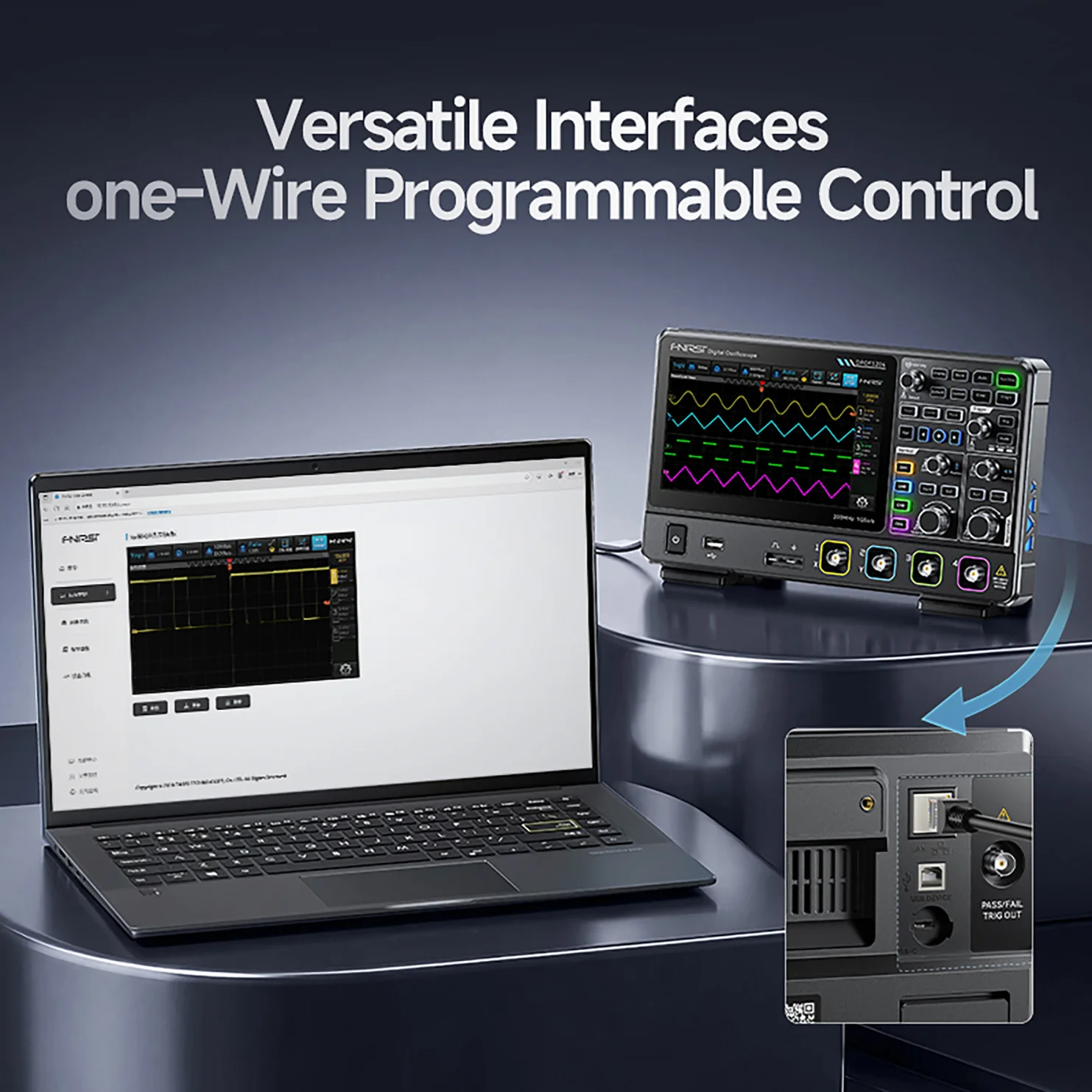

این مدل به رابط‌های USB Host، USB Device، LAN، خروجی Trigger Out و Pass/Fail مجهز است. وجود LAN و پشتیبانی از کنترل از راه دور، DPOF1204 را برای استفاده در تست‌های سیستماتیک، آزمایشگاه‌ها، کنترل کیفیت و کاربردهای نیمه‌اتوماتیک مناسب‌تر می‌کند.

پشتیبانی از SCPI Commands و WebControl نیز برای کاربرانی مفید است که می‌خواهند اسیلوسکوپ را در سیستم تست، کامپیوتر یا محیط کنترل از راه دور استفاده کنند. این قابلیت در خطوط تولید و تست‌های تکرارشونده ارزش زیادی دارد.

✅ مناسب چه کسانی است؟

اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204 برای مهندسان الکترونیک، تعمیرکاران حرفه‌ای، طراحان مدار، واحدهای تحقیق و توسعه، آزمایشگاه‌های آموزشی و صنعتی، تعمیرکاران بردهای پیچیده، کاربران سیستم‌های امبدد و افرادی مناسب است که به اسیلوسکوپی فراتر از مدل‌های دستی و اقتصادی نیاز دارند.

اگر کار شما فقط تست‌های ساده و آموزشی باشد، مدل‌های دستی یا دوکاناله اقتصادی‌تر هم می‌توانند کافی باشند؛ اما اگر نیاز به چهار کانال، پهنای باند 200 مگاهرتز، دیکود پروتکل، FFT قدرتمند، حافظه عمیق و تحلیل دقیق سیگنال دارید، DPOF1204 انتخاب حرفه‌ای‌تری است.

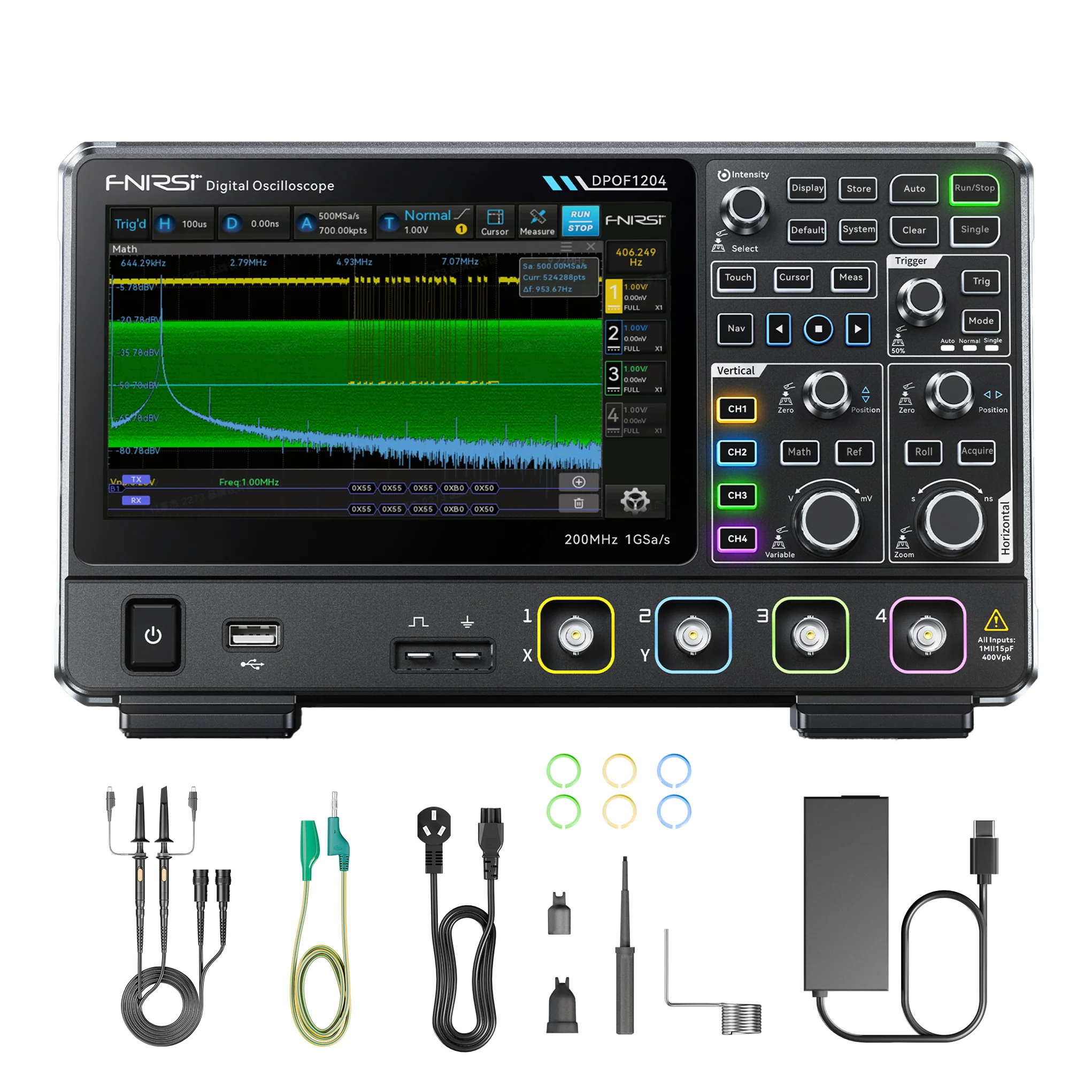

اقلام همراه

اسیلوسکوپ FNIRSI DPOF1204

چهار عدد پراب پسیو 200MHz مدل FOP-200B

سیم ارت یا Grounding Wire

آداپتور برق متناسب با نسخه دستگاه

کابل USB-A به USB-B

دفترچه راهنما

بسته‌بندی محصول

💰 قیمت اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204

قیمت اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204 پهنای باند 200 مگاهرتز نرخ نمونه‌برداری 1GSa/s با توجه به چهار کاناله بودن، پهنای باند 200MHz، حافظه عمیق، نمایشگر لمسی، دیکود پروتکل، FFT یک میلیون نقطه‌ای، نرخ ثبت موج بالا و امکانات حرفه‌ای، در رده اسیلوسکوپ‌های پیشرفته و تخصصی قرار می‌گیرد.

این محصول برای کاربرانی ارزش خرید بالایی دارد که به تحلیل دقیق، تست حرفه‌ای، مشاهده هم‌زمان چند سیگنال و عیب‌یابی عمیق نیاز دارند. در انتخاب این دستگاه باید به نیاز واقعی کاربر توجه شود؛ زیرا DPOF1204 برای کارهای ساده، گزینه‌ای فراتر از نیاز معمول است، اما برای کارهای تخصصی می‌تواند ابزار اصلی میز تست باشد.

🛒 خرید اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204 از عصرتولز

خرید اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204 پهنای باند 200 مگاهرتز نرخ نمونه‌برداری 1GSa/s از عصرتولز برای مهندسان الکترونیک، تعمیرکاران برد، آزمایشگاه‌ها، مراکز آموزشی، واحدهای تحقیق و توسعه و کاربران حرفه‌ای انتخابی تخصصی است.

اگر به دنبال یک اسیلوسکوپ چهار کانال با نمایشگر لمسی، نرخ نمونه‌برداری بالا، دیکود پروتکل، حافظه عمیق، FFT قدرتمند و قابلیت تحلیل دقیق سیگنال هستید، FNIRSI DPOF1204 می‌تواند یکی از گزینه‌های جدی برای میز کار حرفه‌ای شما باشد.

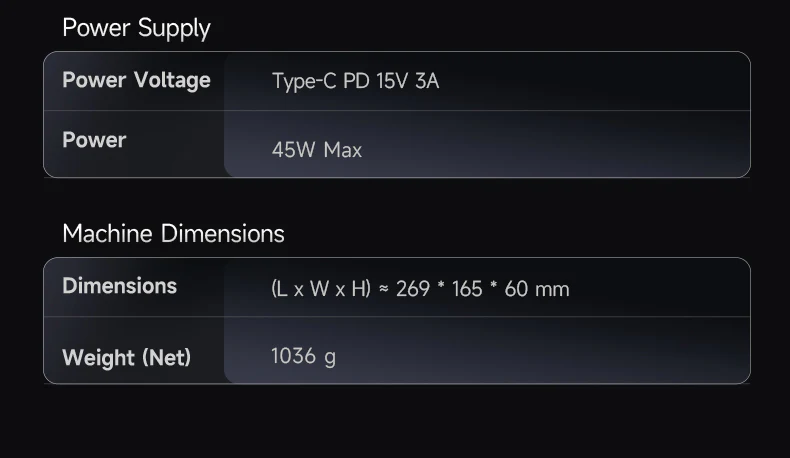

📊 جدول مشخصات اسیلوسکوپ فسفر دیجیتال چهار کانال فینرسی مدل FNIRSI DPOF1204

🔍 مقایسه FNIRSI DPOF1204 با اسیلوسکوپ‌های ساده‌تر

❓ سوالات متداول

اسیلوسکوپ فینرسی مدل FNIRSI DPOF1204 برای چه کاری مناسب است؟

این دستگاه برای تحلیل سیگنال‌های الکترونیکی، تست بردهای صنعتی، عیب‌یابی منابع تغذیه، بررسی مدارهای دیجیتال، دیکود پروتکل، پروژه‌های تحقیق و توسعه و استفاده آزمایشگاهی حرفه‌ای مناسب است.

این اسیلوسکوپ چند کانال دارد؟

FNIRSI DPOF1204 دارای 4 کانال آنالوگ است.

پهنای باند این مدل چقدر است؟

پهنای باند این اسیلوسکوپ 200 مگاهرتز است.

نرخ نمونه‌برداری دستگاه چقدر است؟

حداکثر نرخ نمونه‌برداری دستگاه 1GSa/s است. در حالت استفاده از چهار کانال، نرخ نمونه‌برداری 500MSa/s برای هر کانال ارائه می‌شود.

آیا این مدل دیکود پروتکل دارد؟

بله، این اسیلوسکوپ از دیکود I2C، SPI، UART، CAN و LIN پشتیبانی می‌کند.

آیا نمایشگر DPOF1204 لمسی است؟

بله، این مدل دارای نمایشگر لمسی 7 اینچ با رزولوشن 800×480 پیکسل است.

حافظه داخلی اسیلوسکوپ چقدر است؟

حافظه عمیق دستگاه تا 14Mpts در حالت interleaved و تا 7Mpts در حالت non-interleaved است.

آیا این مدل برای تعمیرات موبایل مناسب است؟

برای تعمیرات ساده موبایل ممکن است بیش از نیاز باشد، اما برای تعمیرات بردهای پیچیده، تحلیل سیگنال، عیب‌یابی حرفه‌ای و بررسی ارتباطات دیجیتال بسیار مناسب است.

چه پراب‌هایی همراه دستگاه ارائه می‌شود؟

این مدل همراه با چهار عدد پراب پسیو 200MHz مدل FOP-200B عرضه می‌شود.

آیا امکان کنترل از راه دور دارد؟

بله، این دستگاه از USB، LAN، SCPI Commands و WebControl پشتیبانی می‌کند و برای کنترل از راه دور یا تست‌های سیستماتیک مناسب است.
