اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H پهنای باند 50 مگاهرتز نرخ نمونه‌برداری 250MSa/s

اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H پهنای باند 50 مگاهرتز نرخ نمونه‌برداری 250MSa/s یک ابزار اندازه‌گیری دوکاره، جمع‌وجور و شارژی برای مشاهده شکل موج و تولید سیگنال تست در تعمیرات الکترونیک، عیب‌یابی برد، آموزش، پروژه‌های فنی و کارهای آزمایشگاهی سبک است. این محصول با نام انگلیسی FNIRSI DS215H 2-in-1 50MHz 250MSa/s Dual Channel Digital Oscilloscope DDS Function Signal Generator شناخته می‌شود و با دو کانال ورودی، پهنای باند 50MHz، نرخ نمونه‌برداری 250MSa/s، فانکشن ژنراتور DDS با خروجی 0 تا 50kHz، نمایشگر رنگی 3.5 اینچ IPS، باتری داخلی 1500mAh و شارژ Type-C، انتخابی کاربردی برای تعمیرکاران و کاربران فنی محسوب می‌شود.

🔹 معرفی اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H

اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H پهنای باند 50 مگاهرتز نرخ نمونه‌برداری 250MSa/s برای کاربرانی طراحی شده که به یک اسیلوسکوپ قابل حمل، سبک و چندکاره نیاز دارند. این دستگاه فقط یک اسیلوسکوپ دستی ساده نیست؛ بلکه در کنار مشاهده شکل موج، امکان تولید سیگنال تست را هم در اختیار کاربر قرار می‌دهد. همین ترکیب باعث می‌شود DS215H برای تعمیرات برد، تست سیگنال، بررسی خروجی سنسورها، تست PWM، آموزش الکترونیک و پروژه‌های تحقیقاتی سبک بسیار کاربردی باشد.

در بسیاری از کارهای تعمیراتی، لازم است هم شکل موج مدار بررسی شود و هم یک سیگنال آزمایشی برای تست ورودی مدار، تقویت‌کننده، فیلتر، بخش صوتی یا مدار کنترلی تولید شود. داشتن اسیلوسکوپ و مولد سیگنال در یک دستگاه کوچک باعث می‌شود کاربر بدون نیاز به حمل تجهیزات بزرگ‌تر، تست‌های پایه و نیمه‌حرفه‌ای را سریع‌تر انجام دهد.

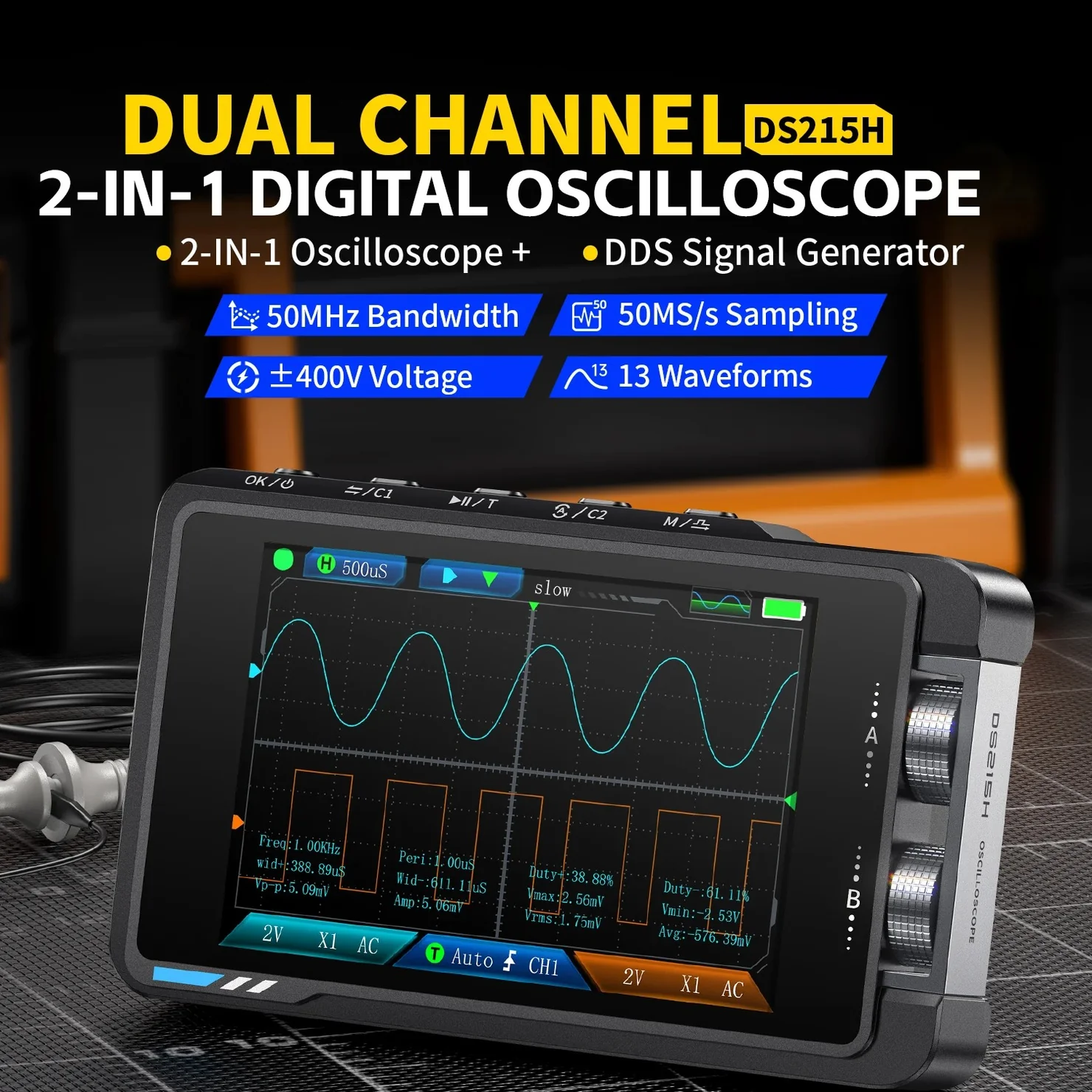

⚡ پهنای باند 50MHz و نرخ نمونه‌برداری 250MSa/s

یکی از ویژگی‌های اصلی اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H، پهنای باند 50 مگاهرتز است. این مقدار برای بسیاری از تست‌های عمومی، آموزشی، تعمیراتی و پروژه‌های الکترونیکی مناسب است و امکان مشاهده شکل موج سیگنال‌های رایج در مدارهای دیجیتال، آنالوگ، منابع تغذیه، PWM، سنسورها و میکروکنترلرها را فراهم می‌کند.

نرخ نمونه‌برداری واقعی این مدل 250MSa/s است. نرخ نمونه‌برداری بالاتر باعث می‌شود دستگاه بتواند جزئیات بیشتری از شکل موج را ثبت کند و در بررسی سیگنال‌های سریع‌تر، نمایش دقیق‌تری ارائه دهد. برای یک اسیلوسکوپ دستی کوچک، ترکیب 50MHz و 250MSa/s، تعادل خوبی بین ابعاد، قیمت، مصرف انرژی و کارایی ایجاد می‌کند.

🔀 دو کانال ورودی برای مقایسه هم‌زمان سیگنال‌ها

وجود دو کانال در FNIRSI DS215H یک مزیت مهم نسبت به اسیلوسکوپ‌های تک‌کاناله است. با دو کانال ورودی می‌توان دو سیگنال را هم‌زمان مشاهده و مقایسه کرد؛ برای مثال ورودی و خروجی یک مدار، سیگنال PWM و خروجی درایور، کلاک و دیتا، یا قبل و بعد از یک مرحله تقویت‌کننده.

در عیب‌یابی واقعی، دیدن یک سیگنال همیشه کافی نیست. گاهی لازم است اختلاف زمانی، تأخیر، تغییر دامنه یا رابطه بین دو موج بررسی شود. دو کاناله بودن این دستگاه باعث می‌شود کاربر در تست‌های عملی، دید دقیق‌تری نسبت به رفتار مدار داشته باشد.

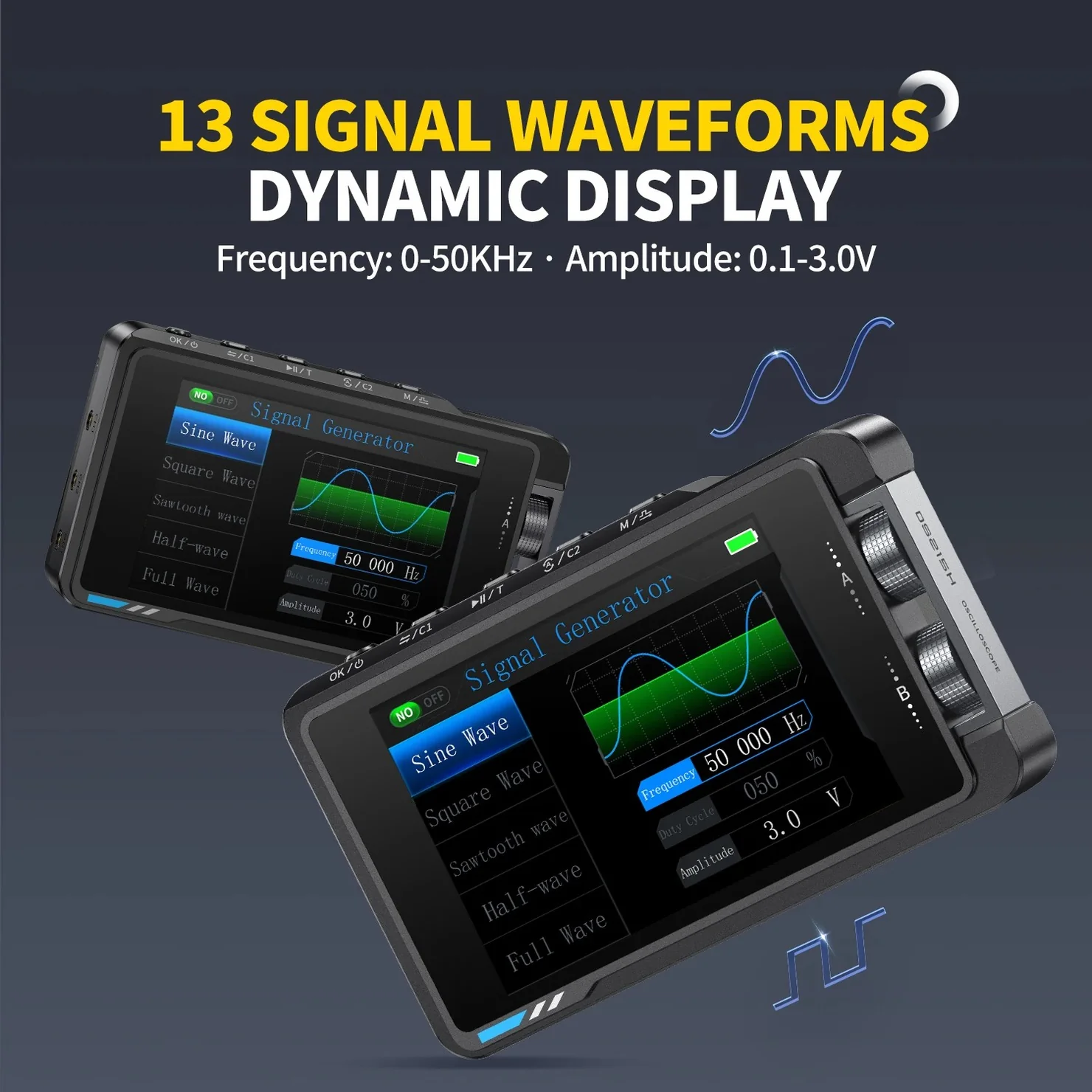

📡 فانکشن ژنراتور DDS داخلی تا 50 کیلوهرتز

اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H علاوه بر اسیلوسکوپ، دارای مولد سیگنال DDS داخلی است. این فانکشن ژنراتور می‌تواند سیگنال‌هایی در محدوده 0 تا 50kHz تولید کند و برای تست مدارهای ساده، بررسی ورودی تقویت‌کننده‌ها، تست فیلترها، آموزش شکل موج‌ها و شبیه‌سازی سیگنال کاربرد دارد.

این بخش از دستگاه از 13 نوع شکل موج خروجی پشتیبانی می‌کند و امکان تنظیم پارامترهایی مانند فرکانس، دامنه و دیوتی‌سایکل را در اختیار کاربر قرار می‌دهد. دامنه خروجی مولد سیگنال در بازه 0.1 تا 3.0 ولت قرار دارد و دیوتی‌سایکل موج مربعی نیز از 0 تا 100 درصد قابل تنظیم است.

🖥 نمایشگر رنگی IPS با وضوح 480×320

FNIRSI DS215H دارای نمایشگر رنگی 3.5 اینچ از نوع IPS است. رزولوشن 480×320 پیکسل باعث می‌شود شکل موج‌ها، اعداد اندازه‌گیری، وضعیت کانال‌ها و منوها با وضوح مناسبی نمایش داده شوند. صفحه‌نمایش رنگی در یک اسیلوسکوپ دستی اهمیت زیادی دارد، چون کاربر باید بتواند در فضای محدود نمایشگر، موج‌ها را از هم تشخیص دهد و تنظیمات را سریع بررسی کند.

روشنایی نمایشگر قابل تنظیم است و این موضوع استفاده از دستگاه را در شرایط نوری مختلف راحت‌تر می‌کند. برای کار روی میز تعمیرات، محیط آموزشی یا تست میدانی، نمایشگر واضح و خوانا یک مزیت مهم محسوب می‌شود.

🔋 باتری داخلی و شارژ Type-C

اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H دارای باتری لیتیومی داخلی با ظرفیت 1500mAh است. وجود باتری داخلی باعث می‌شود دستگاه برای استفاده قابل حمل، تعمیرات میدانی، تست سریع و جابه‌جایی بین میزهای کاری بسیار مناسب باشد.

شارژ دستگاه از طریق درگاه Type-C با ورودی 5V/1A انجام می‌شود. این نوع شارژ به دلیل رایج بودن کابل Type-C، استفاده از دستگاه را ساده‌تر می‌کند. با توجه به ظرفیت باتری و نوع استفاده، دستگاه می‌تواند برای چند ساعت کار سبک و تست‌های معمولی قابل استفاده باشد.

🧠 معماری FPGA + MCU + ADC

این مدل با معماری FPGA + MCU + ADC طراحی شده است. این ترکیب در پردازش سیگنال، نمونه‌برداری، نمایش شکل موج، کنترل تریگر و مدیریت داده‌ها نقش مهمی دارد. در یک اسیلوسکوپ دیجیتال، فقط عدد پهنای باند مهم نیست؛ نحوه پردازش و نمایش موج نیز روی تجربه کاربر و دقت مشاهده تأثیر مستقیم دارد.

استفاده از این معماری باعث می‌شود دستگاه در ابعاد کوچک، امکانات مناسبی برای نمایش موج، اندازه‌گیری خودکار و کاربری سریع ارائه دهد.

📊 اندازه‌گیری خودکار پارامترهای مهم

اسیلوسکوپ FNIRSI DS215H می‌تواند پارامترهای مهمی مانند دوره تناوب، فرکانس، ولتاژ پیک تا پیک، مقدار بیشینه، مقدار کمینه، میانگین، RMS، دامنه، دیوتی‌سایکل و عرض پالس را نمایش دهد. این قابلیت برای کاربران تازه‌کار و حرفه‌ای بسیار مفید است، چون بدون نیاز به محاسبه دستی می‌توان مقدارهای اصلی سیگنال را سریع مشاهده کرد.

در تعمیرات و آموزش، نمایش خودکار این پارامترها باعث افزایش سرعت عیب‌یابی می‌شود. برای مثال هنگام بررسی PWM، کاربر می‌تواند علاوه بر شکل موج، فرکانس و دیوتی‌سایکل را هم مستقیم روی دستگاه مشاهده کند.

🎚 تریگر و کنترل بهتر شکل موج

این مدل از تریگر لبه بالارونده و لبه پایین‌رونده پشتیبانی می‌کند. حالت‌های تریگر شامل Auto، Normal و Single هستند. وجود تریگر مناسب باعث می‌شود شکل موج روی صفحه پایدارتر نمایش داده شود و کاربر بتواند لحظه موردنظر از سیگنال را بهتر بررسی کند.

در اسیلوسکوپ‌های دستی، تنظیم سریع تریگر اهمیت زیادی دارد؛ چون کاربر معمولاً می‌خواهد در کوتاه‌ترین زمان، موج قابل خواندن و ثابت روی نمایشگر داشته باشد. DS215H با کنترل ساده و منوهای قابل دسترس، برای تست‌های سریع و روزمره مناسب است.

🛡 حفاظت ورودی تا ±400V پیک

اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H از ولتاژ پیک تا ±400V پشتیبانی می‌کند و دارای تنظیم نسبت پراب 1X و 10X است. این ویژگی برای اندازه‌گیری سیگنال‌هایی با دامنه بالاتر کاربرد دارد، اما استفاده از آن باید با دقت و رعایت کامل اصول ایمنی انجام شود.

هنگام کار با ولتاژهای بالا، انتخاب پراب مناسب، تنظیم درست نسبت پراب، بررسی نوع اتصال زمین و شناخت محدودیت‌های دستگاه بسیار مهم است. این دستگاه برای تست‌های عمومی و تعمیراتی طراحی شده و کار با ولتاژهای خطرناک باید فقط توسط افراد آشنا با اصول ایمنی انجام شود.

💾 ذخیره‌سازی تصویر و حافظه 14M

FNIRSI DS215H دارای فضای ذخیره‌سازی 14M است و از ذخیره و مشاهده اسکرین‌شات پشتیبانی می‌کند. این قابلیت برای ثبت نتیجه تست، بررسی موج قبل و بعد از تعمیر، مستندسازی خطا و آموزش بسیار کاربردی است.

برای تعمیرکاران، ثبت تصویر موج می‌تواند در مقایسه وضعیت مدار قبل و بعد از عیب‌یابی مفید باشد. برای مدرس‌ها و دانشجویان نیز ذخیره تصویر موج، روند آموزش و گزارش‌نویسی را ساده‌تر می‌کند.

🧰 کاربردهای اسیلوسکوپ FNIRSI DS215H

اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H برای تعمیرات موبایل، تعمیرات برد، تست منابع تغذیه، بررسی ریپل، مشاهده PWM، تست سیگنال‌های میکروکنترلر، بررسی خروجی سنسورها، آموزش الکترونیک، پروژه‌های دانشجویی، تست مدارهای صوتی، بررسی سیگنال‌های آنالوگ و دیجیتال و عیب‌یابی قابل حمل کاربرد دارد.

این دستگاه برای کاربرانی مناسب است که به یک اسیلوسکوپ بزرگ رومیزی نیاز ندارند یا می‌خواهند یک ابزار دوم، سبک و قابل حمل برای تست‌های سریع داشته باشند. اگر کاربر به تحلیل‌های بسیار پیشرفته، پهنای باند بالاتر یا دیکود پروتکل‌های حرفه‌ای نیاز داشته باشد، اسیلوسکوپ‌های رومیزی پیشرفته انتخاب مناسب‌تری هستند؛ اما برای کارهای روزمره و قابل حمل، DS215H گزینه‌ای بسیار کاربردی است.

✅ مزایای اسیلوسکوپ دستی فینرسی مدل DS215H

مهم‌ترین مزیت اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H، ترکیب چند قابلیت در یک دستگاه کوچک است. کاربر در یک ابزار سبک، هم اسیلوسکوپ دو کاناله دارد، هم مولد سیگنال، هم نمایشگر رنگی، هم باتری داخلی و هم امکان ذخیره تصویر موج.

این ویژگی‌ها باعث می‌شود دستگاه برای تعمیرکارانی که فضای کمی روی میز دارند یا نیاز به ابزار قابل حمل دارند، انتخاب مناسبی باشد. وزن حدود 138 گرم و ابعاد کوچک دستگاه نیز حمل آن را بسیار راحت‌تر می‌کند.

اقلام همراه

اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H

پراب یا پراب‌های اندازه‌گیری متناسب با نسخه عرضه‌شده

کابل شارژ Type-C

دفترچه راهنما

بسته‌بندی محصول

💰 قیمت اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H

قیمت اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H پهنای باند 50 مگاهرتز نرخ نمونه‌برداری 250MSa/s با توجه به دوکاره بودن، دو کانال ورودی، فانکشن ژنراتور داخلی، نمایشگر رنگی، باتری شارژی، ابعاد کوچک و امکانات اندازه‌گیری متنوع، برای کاربران فنی و تعمیرکاران ارزش خرید بالایی دارد.

این محصول برای کسانی مناسب است که می‌خواهند با یک ابزار جمع‌وجور و اقتصادی‌تر از اسیلوسکوپ‌های رومیزی، تست‌های عمومی و نیمه‌حرفه‌ای الکترونیک را انجام دهند.

🛒 خرید اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H از عصرتولز

خرید اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H پهنای باند 50 مگاهرتز نرخ نمونه‌برداری 250MSa/s از عصرتولز برای تعمیرکاران موبایل، تکنسین‌های برد، دانشجویان، مدرسان الکترونیک، کاربران فنی و افرادی که به یک اسیلوسکوپ قابل حمل نیاز دارند، انتخابی کاربردی است.

اگر به دنبال یک اسیلوسکوپ کوچک، شارژی، دو کاناله و مجهز به مولد سیگنال هستید، FNIRSI DS215H می‌تواند یکی از گزینه‌های مناسب برای میز کار، کیف ابزار و پروژه‌های آموزشی شما باشد.

📊 جدول مشخصات اسیلوسکوپ دستی دو کانال و فانکشن ژنراتور فینرسی مدل FNIRSI DS215H

🔍 مقایسه FNIRSI DS215H با اسیلوسکوپ‌های دستی ساده‌تر

❓ سوالات متداول

اسیلوسکوپ فینرسی مدل FNIRSI DS215H برای چه کاری مناسب است؟

این دستگاه برای مشاهده شکل موج، تست سیگنال، بررسی PWM، عیب‌یابی برد، تست منابع تغذیه، آموزش الکترونیک و پروژه‌های قابل حمل مناسب است.

این مدل چند کانال دارد؟

FNIRSI DS215H دارای دو کانال ورودی است.

پهنای باند دستگاه چقدر است؟

پهنای باند آنالوگ این مدل 50 مگاهرتز است.

نرخ نمونه‌برداری FNIRSI DS215H چقدر است؟

نرخ نمونه‌برداری واقعی این دستگاه 250MSa/s است.

آیا این مدل فانکشن ژنراتور دارد؟

بله، این مدل دارای فانکشن ژنراتور DDS داخلی با محدوده فرکانس 0 تا 50kHz است.

فانکشن ژنراتور دستگاه چند نوع شکل موج تولید می‌کند؟

مولد سیگنال این دستگاه از 13 نوع شکل موج خروجی پشتیبانی می‌کند.

دامنه خروجی مولد سیگنال چقدر است؟

دامنه خروجی مولد سیگنال در بازه 0.1 تا 3.0 ولت قرار دارد.

نمایشگر دستگاه چه مشخصاتی دارد؟

این مدل دارای نمایشگر IPS رنگی 3.5 اینچ با رزولوشن 480×320 پیکسل است.

آیا دستگاه باتری داخلی دارد؟

بله، این مدل دارای باتری داخلی 1500mAh است.

شارژ دستگاه از چه طریقی انجام می‌شود؟

شارژ دستگاه از طریق درگاه Type-C با ورودی 5V/1A انجام می‌شود.

آیا برای تعمیرات موبایل مناسب است؟

بله، برای تعمیرات موبایل، تعمیرات برد، تست سیگنال‌های عمومی و عیب‌یابی قابل حمل بسیار کاربردی است.

آیا این دستگاه جایگزین کامل اسیلوسکوپ رومیزی حرفه‌ای است؟

برای تست‌های عمومی، آموزشی و تعمیراتی گزینه بسیار خوبی است، اما برای تحلیل‌های بسیار حرفه‌ای، پهنای باند بالاتر، حافظه عمیق‌تر یا دیکود پروتکل‌های پیشرفته، اسیلوسکوپ‌های رومیزی تخصصی انتخاب کامل‌تری هستند.
