اسیلوسکوپ دیجیتال دستی فنیرسی مدل FNIRSI DSO-152

اسیلوسکوپ دیجیتال فینرسی مدل FNIRSI DSO-152 یک اسیلوسکوپ دستی و جیبی برای مشاهده، بررسی و عیب‌یابی سیگنال‌های الکترونیکی در تعمیرات، آموزش، آزمایشگاه‌های سبک و کارهای فنی روزمره است. معادل انگلیسی این محصول FNIRSI DSO-152 200KHz 2.5MS/s Mini Pocket Handheld Digital DSO Oscilloscope است؛ یعنی اسیلوسکوپ دیجیتال جیبی تک‌کاناله با پهنای باند ۲۰۰ کیلوهرتز و نرخ نمونه‌برداری ۲.۵ مگاسمپل بر ثانیه.

این مدل برای کاربرانی طراحی شده که به یک اسیلوسکوپ سبک، قابل حمل و سریع نیاز دارند؛ اما نمی‌خواهند برای بررسی‌های پایه، عیب‌یابی برد، آموزش الکترونیک یا تست سیگنال‌های ساده، سراغ اسیلوسکوپ‌های رومیزی بزرگ و گران‌تر بروند. اسیلوسکوپ دیجیتال فینرسی مدل FNIRSI DSO-152 با نمایشگر رنگی، باتری داخلی، تنظیم خودکار AUTO و بدنه کوچک، انتخابی کاربردی برای تعمیرکار موبایل، تعمیرکار بردهای الکترونیکی، دانشجو، هنرجو، تکنسین خودرو، علاقه‌مندان الکترونیک و کاربران فنی خانگی است.

🔎 معرفی و کاربرد اسیلوسکوپ دیجیتال فینرسی مدل FNIRSI DSO-152

اسیلوسکوپ برای دیدن شکل موج سیگنال استفاده می‌شود؛ یعنی به جای اینکه فقط مقدار ولتاژ را مثل مولتی‌متر ببینید، می‌توانید تغییرات سیگنال را روی زمان مشاهده کنید. این موضوع در عیب‌یابی مدارهای الکترونیکی، بررسی پالس‌ها، تست سیگنال سنسورها، مشاهده موج مربعی، بررسی خروجی برخی ماژول‌ها و آموزش مفاهیم پایه الکترونیک اهمیت زیادی دارد.

مدل DSO-152 از نظر سطح کاربری، یک اسیلوسکوپ اقتصادی و قابل حمل است. این یعنی برای کارهای آموزشی، تعمیرات سبک، بررسی سیگنال‌های کم‌فرکانس، پروژه‌های آردوینو، بردهای دیجیتال ساده، منابع تغذیه، مدارهای صوتی پایه و تست‌های عمومی بسیار کاربردی است. البته باید توجه داشت که پهنای باند این دستگاه ۲۰۰ کیلوهرتز است؛ بنابراین برای سیگنال‌های فرکانس بالا، تحلیل‌های حرفه‌ای RF یا جایگزینی کامل اسیلوسکوپ‌های رومیزی چند ده مگاهرتزی طراحی نشده است.

یکی از مزیت‌های مهم این مدل، وجود دکمه AUTO است. این قابلیت کمک می‌کند بدون تنظیمات پیچیده، دستگاه به‌صورت سریع پارامترهای مناسب را برای نمایش شکل موج انتخاب کند. برای کاربران تازه‌کار یا تعمیرکارانی که می‌خواهند سریع به نتیجه برسند، این ویژگی بسیار کاربردی است.

اسیلوسکوپ دیجیتال دستی فنیرسی مدل FNIRSI DSO-152

🧩 مشخصات ظاهری و طراحی محصول

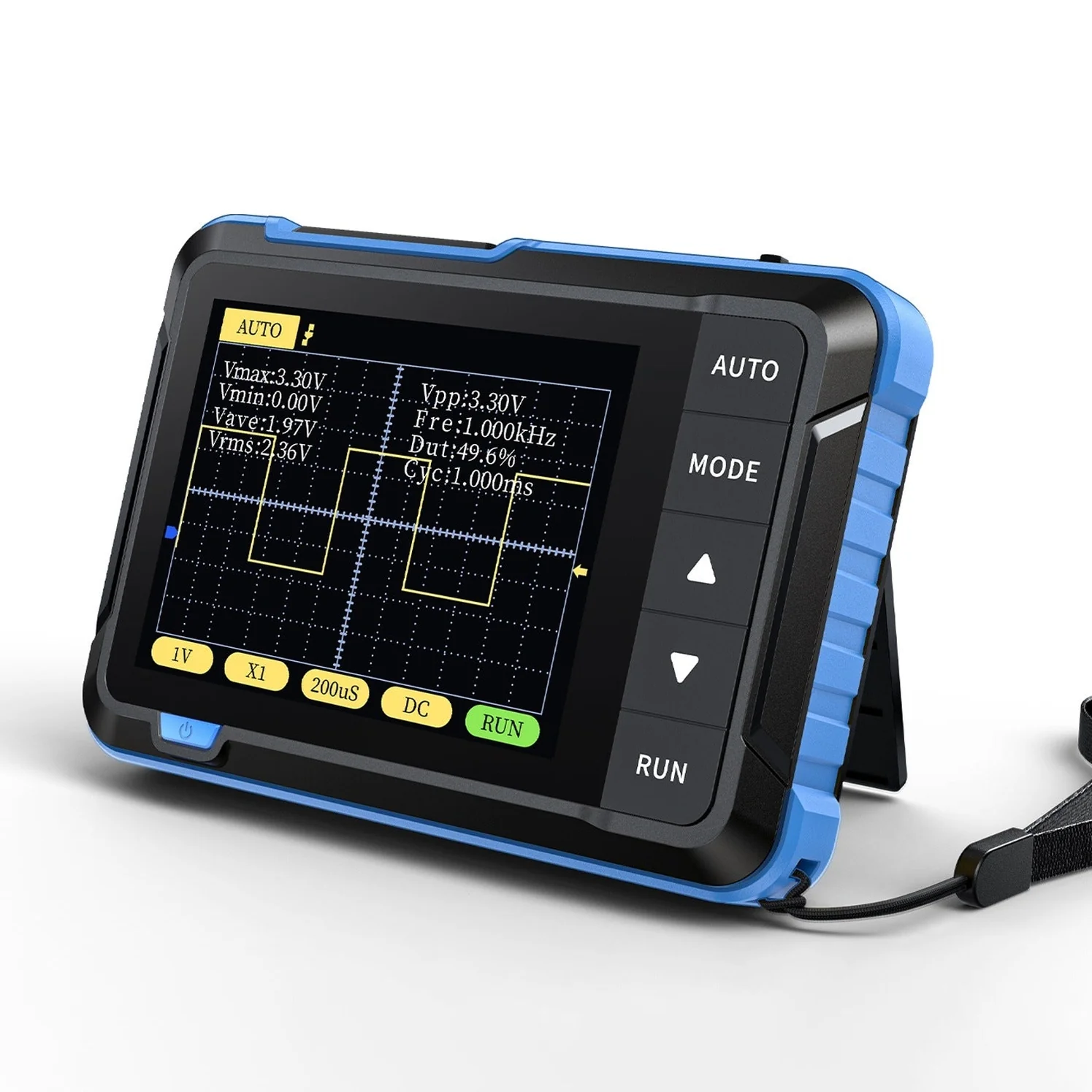

اسیلوسکوپ دیجیتال فینرسی مدل FNIRSI DSO-152 طراحی کوچک، باریک و جیبی دارد و با ابعاد حدود ۹۹ × ۶۸.۳ × ۱۹.۵ میلی‌متر و وزن حدود ۱۰۰ گرم، به‌راحتی داخل کیف ابزار، کشوی میز کار یا جعبه تجهیزات تعمیراتی قرار می‌گیرد. بدنه دستگاه فرم دستی دارد و برای استفاده سریع روی میز، در محیط کارگاه یا هنگام تست‌های میدانی مناسب است.

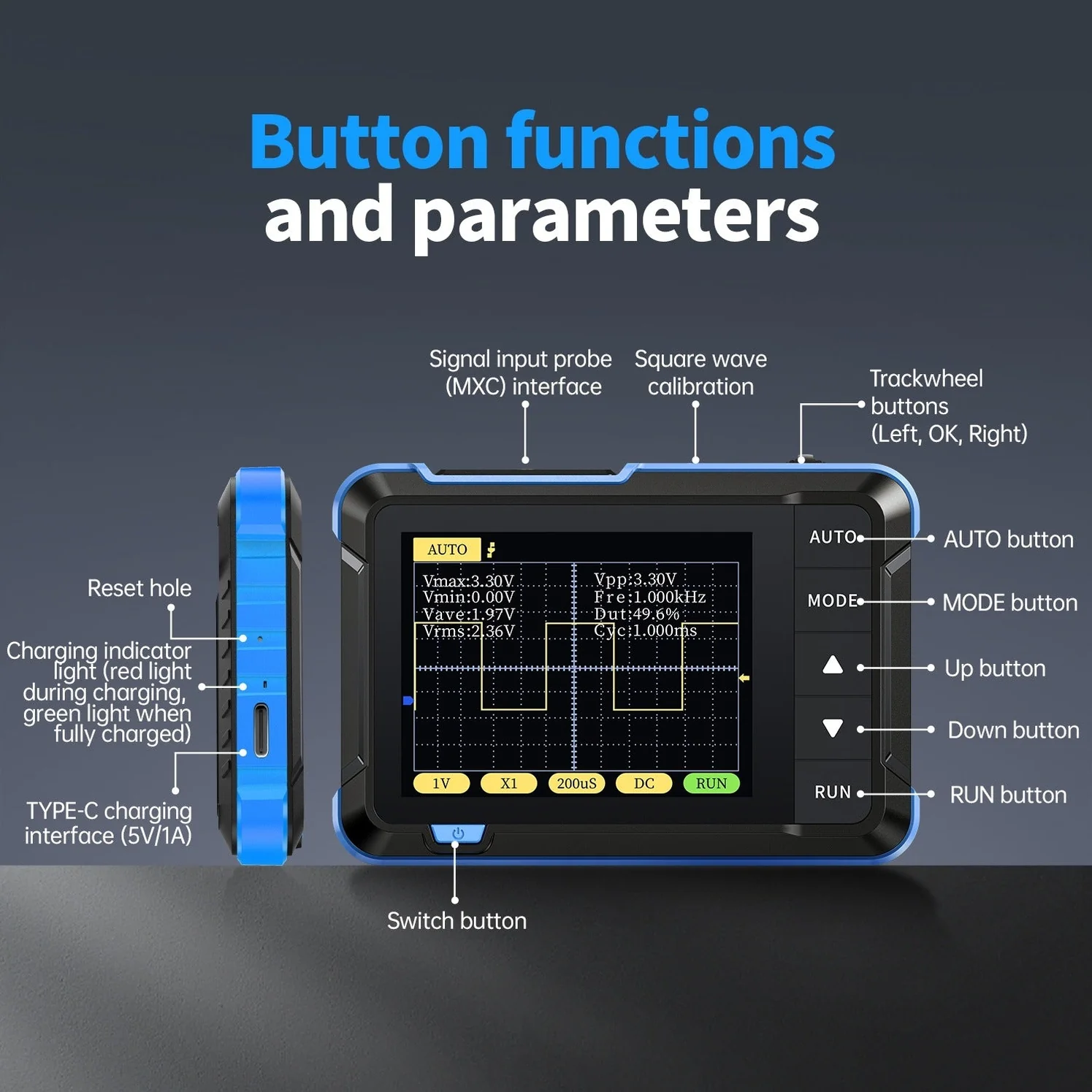

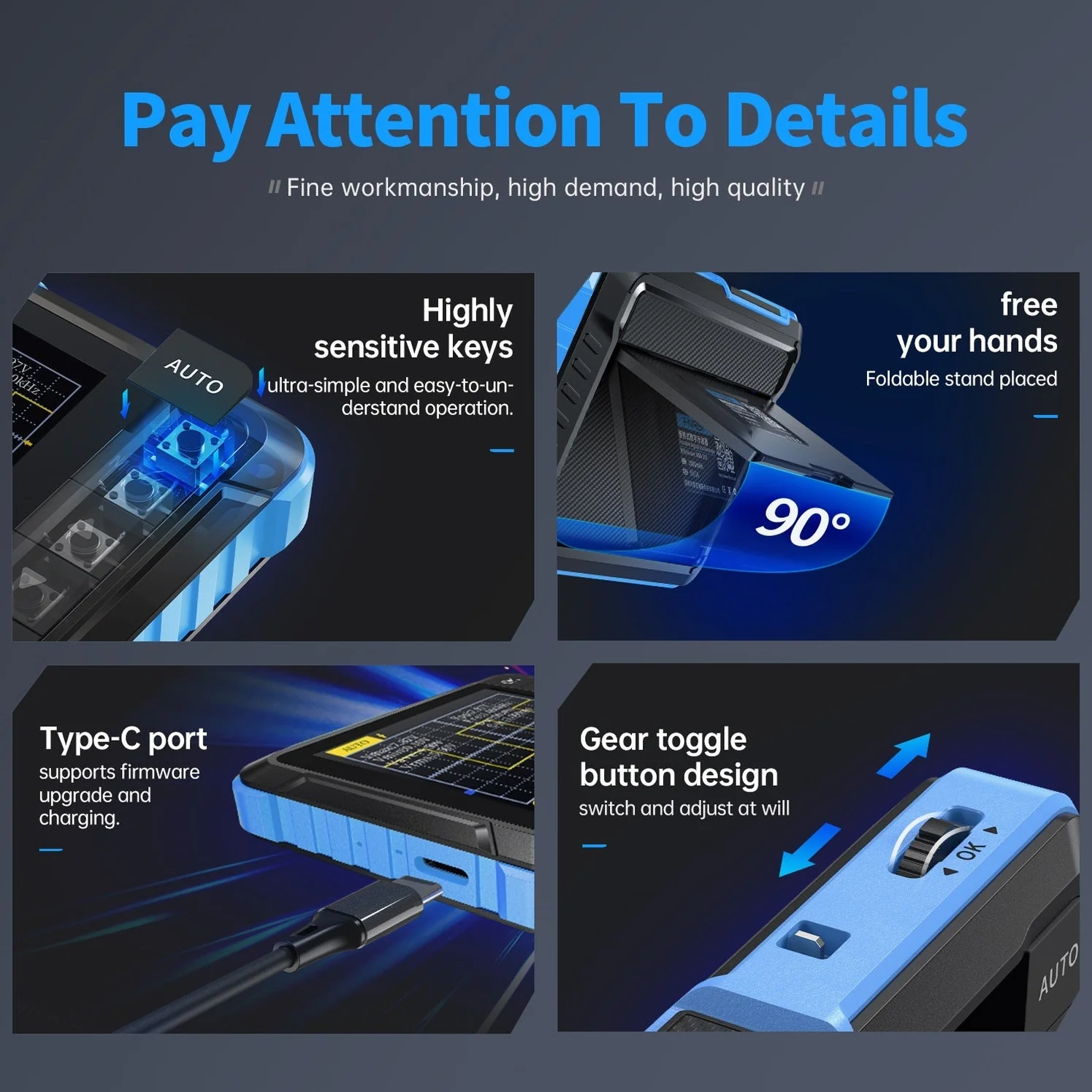

در بخش جلویی دستگاه، نمایشگر رنگی ۲.۸ اینچی با رزولوشن ۳۲۰×۲۴۰ قرار گرفته که برای مشاهده شکل موج، مقیاس ولتاژ، زمان، وضعیت تریگر و تنظیمات اصلی استفاده می‌شود. کلیدهای کنترلی دستگاه نیز روی پنل جلویی قرار دارند تا کاربر بتواند بین حالت‌ها جابه‌جا شود، شکل موج را متوقف کند، تنظیم خودکار انجام دهد یا پارامترها را تغییر دهد.

این مدل معمولاً در رنگ‌بندی‌هایی مانند آبی و زرد عرضه می‌شود و بسته به نسخه خریداری‌شده، اقلام همراه آن می‌تواند متفاوت باشد. نسخه‌های رایج این محصول با عنوان‌های DSO-152 Std و DSO-152 Plus شناخته می‌شوند؛ نسخه Plus معمولاً کامل‌تر است و ممکن است همراه با پروب P6100 و آداپتور عرضه شود.

⚙️ مشخصات فنی اسیلوسکوپ دیجیتال فینرسی مدل FNIRSI DSO-152

این دستگاه یک اسیلوسکوپ دیجیتال تک‌کاناله است و نرخ نمونه‌برداری آن ۲.۵MS/s اعلام شده است. پهنای باند ۲۰۰kHz باعث می‌شود برای سیگنال‌های پایه، آموزش الکترونیک، عیب‌یابی مدارهای ساده، بررسی پالس‌های کم‌فرکانس و کارهای تعمیراتی سبک گزینه‌ای اقتصادی و قابل استفاده باشد.

حساسیت عمودی دستگاه از ۱۰mV/Div تا ۲۰V/Div تنظیم می‌شود و بازه تایم‌بیس آن از ۱۰µs/Div تا ۵۰s/Div است. این محدوده به کاربر اجازه می‌دهد شکل موج‌های سریع‌تر یا کندتر را در سطح کاربری این دستگاه بررسی کند. همچنین حالت‌های تریگر Auto، Normal و Single برای کنترل بهتر نمایش سیگنال در نظر گرفته شده‌اند.

در بخش اندازه‌گیری ولتاژ، دستگاه در حالت X1 تا ±۴۰ ولت و در حالت X10 تا ±۴۰۰ ولت را پوشش می‌دهد؛ البته رعایت اصول ایمنی، انتخاب صحیح ضریب پروب و توجه به محدودیت‌های دستگاه هنگام کار با ولتاژهای بالا ضروری است. این محصول از کوپلینگ AC/DC پشتیبانی می‌کند و برای کالیبراسیون، خروجی موج مربعی ۱kHz با Duty Cycle حدود ۵۰٪ دارد.

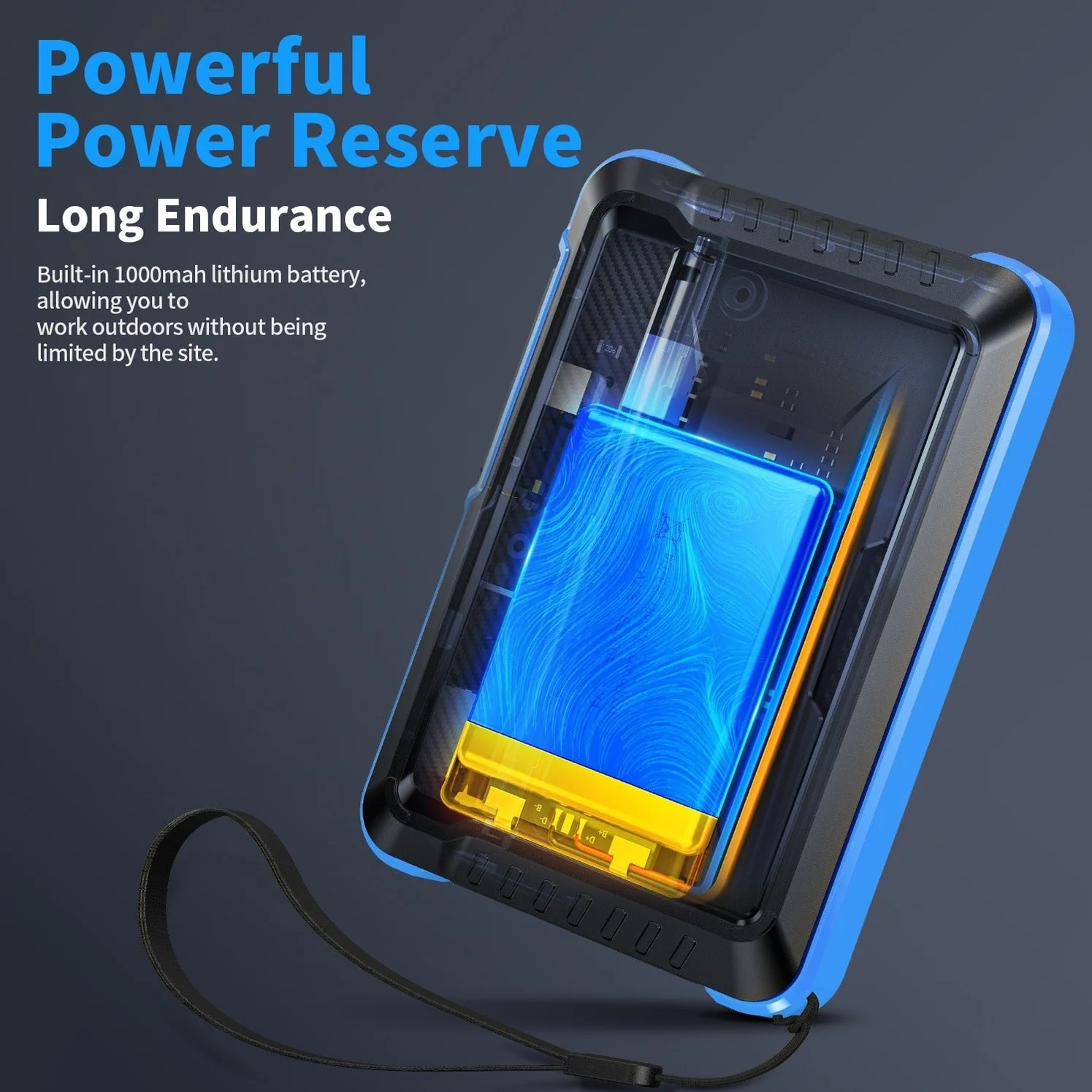

باتری داخلی ۱۰۰۰mAh از دیگر ویژگی‌های کاربردی DSO-152 است. این باتری امکان استفاده حدود ۴ ساعت پس از شارژ کامل را فراهم می‌کند و شارژ دستگاه از طریق درگاه Type-C با ورودی ۵V/1A انجام می‌شود.

اقلام همراه محصول

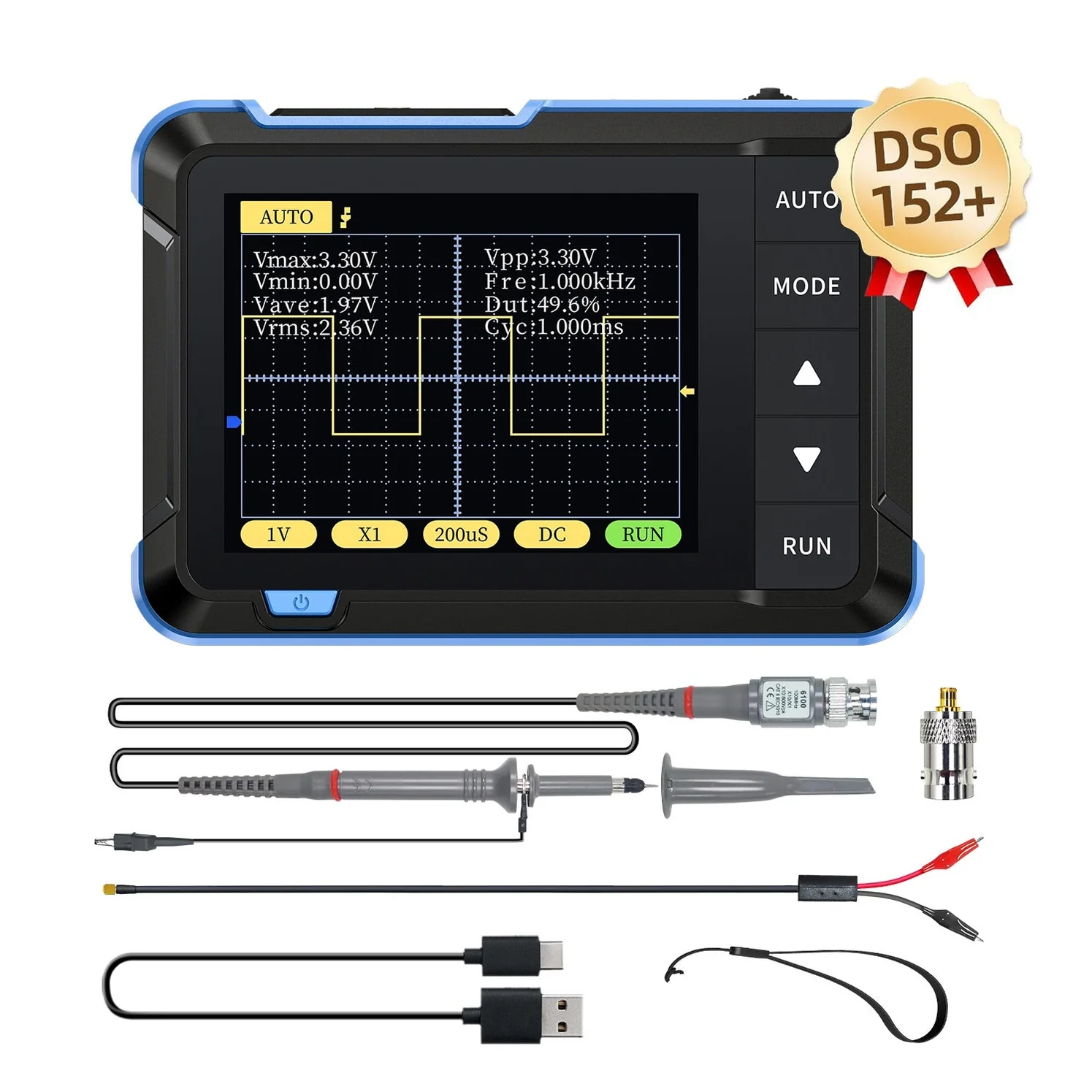

اقلام همراه اسیلوسکوپ دیجیتال فینرسی مدل FNIRSI DSO-152 ممکن است بسته به نسخه استاندارد یا پلاس متفاوت باشد. در بسته استاندارد معمولاً دستگاه اصلی DSO-152، پروب گیره سوسماری، کابل شارژ، بند، دفترچه راهنما و جعبه بسته‌بندی قرار می‌گیرد. در نسخه همراه با پروب P6100، اقلامی مانند پروب ولتاژ بالا P6100 و آداپتور نیز می‌تواند داخل بسته‌بندی وجود داشته باشد. قبل از خرید، مشخصات درج‌شده در صفحه محصول عصرتولز را بررسی کنید تا از اقلام همراه نسخه موجود مطمئن شوید.

🛒 قیمت و خرید اسیلوسکوپ دیجیتال فینرسی مدل FNIRSI DSO-152

برای خرید اسیلوسکوپ دیجیتال فینرسی مدل FNIRSI DSO-152 بهتر است علاوه بر قیمت روز، به نسخه محصول، اقلام همراه، سلامت بسته‌بندی، اصالت کالا و نیاز واقعی خود توجه کنید. اگر برای آموزش، تعمیرات سبک، بررسی سیگنال‌های کم‌فرکانس یا داشتن یک اسیلوسکوپ قابل حمل در کیف ابزار به دستگاه نیاز دارید، این مدل می‌تواند انتخابی اقتصادی و جمع‌وجور باشد.

در عصرتولز می‌توانید قیمت روز این محصول را بررسی کنید و قبل از خرید، در صورت نیاز درباره تفاوت نسخه‌ها، کاربرد دستگاه، محدودیت پهنای باند و مناسب بودن آن برای نوع کار خود مشاوره بگیرید. با توجه به نوسان قیمت تجهیزات الکترونیکی، بهتر است قیمت نهایی و موجودی را در همان زمان خرید بررسی کنید.

📋 جدول مشخصات اسیلوسکوپ دیجیتال فینرسی مدل FNIRSI DSO-152

⚖️ مقایسه با محصولات مشابه

در مقایسه با اسیلوسکوپ‌های رومیزی، DSO-152 فضای بسیار کمتری اشغال می‌کند، وزن پایینی دارد و برای حمل روزانه در کیف ابزار مناسب‌تر است. از طرف دیگر، نباید انتظار امکانات پیشرفته اسیلوسکوپ‌های حرفه‌ای چندکاناله، پهنای باند بالا یا تحلیل‌های تخصصی آزمایشگاهی را از آن داشت. مزیت اصلی این مدل، سادگی، قیمت خرید اقتصادی‌تر، قابل حمل بودن و مناسب بودن برای تست‌های عمومی است.

در مقایسه با مدل FNIRSI DSO-153، مدل DSO-152 ساده‌تر است. DSO-153 پهنای باند ۱MHz، نرخ نمونه‌برداری ۵MS/s و ژنراتور سیگنال داخلی دارد؛ اما DSO-152 برای کاربرانی که یک اسیلوسکوپ پایه، سبک و اقتصادی برای مشاهده شکل موج می‌خواهند، همچنان گزینه‌ای کاربردی‌تر و مقرون‌به‌صرفه‌تر محسوب می‌شود.

اگر کار شما بیشتر شامل تعمیرات سبک، آموزش، تست سنسورها، بررسی خروجی مدارهای ساده و کارهای عمومی است، DSO-152 می‌تواند پاسخ‌گو باشد. اما برای تحلیل سیگنال‌های سریع‌تر، کارهای حرفه‌ای‌تر یا نیاز به ژنراتور سیگنال، بهتر است سراغ مدل‌های بالاتر بروید.

❓ سوالات متداول

آیا اسیلوسکوپ دیجیتال فینرسی مدل FNIRSI DSO-152 برای تعمیرات موبایل مناسب است؟
برای آموزش، بررسی‌های پایه، عیب‌یابی ساده و مشاهده برخی سیگنال‌های کم‌فرکانس می‌تواند کاربردی باشد؛ اما برای تحلیل‌های تخصصی و سیگنال‌های سریع، بهتر است محدودیت پهنای باند ۲۰۰kHz را در نظر بگیرید.

آیا DSO-152 جایگزین اسیلوسکوپ رومیزی حرفه‌ای می‌شود؟
خیر. این مدل یک اسیلوسکوپ جیبی و اقتصادی است و بیشتر برای کاربردهای پایه، تعمیرات سبک و آموزش مناسب است. برای کارهای حرفه‌ای و فرکانس‌های بالا، اسیلوسکوپ رومیزی یا مدل‌های پیشرفته‌تر انتخاب بهتری هستند.

تفاوت نسخه Std و Plus در چیست؟
تفاوت اصلی معمولاً در اقلام همراه است. نسخه Plus ممکن است همراه با پروب P6100 و آداپتور عرضه شود، در حالی که نسخه استاندارد اقلام ساده‌تری دارد. بهتر است قبل از خرید، محتویات بسته موجود در عصرتولز بررسی شود.

آیا این دستگاه باتری داخلی دارد؟
بله، DSO-152 دارای باتری لیتیومی داخلی ۱۰۰۰mAh است و پس از شارژ کامل، حدود ۴ ساعت کارکرد دارد.

آیا با این اسیلوسکوپ می‌توان ولتاژهای بالا را اندازه‌گیری کرد؟
دستگاه در حالت X10 تا ±۴۰۰V را پشتیبانی می‌کند، اما اندازه‌گیری ولتاژ بالا نیازمند رعایت کامل ایمنی، استفاده صحیح از پروب مناسب و توجه به تنظیمات X1/X10 است.

آیا کار با این اسیلوسکوپ برای افراد تازه‌کار سخت است؟
خیر، وجود قابلیت AUTO باعث می‌شود کاربر بتواند بدون تنظیمات پیچیده، شکل موج را سریع‌تر روی نمایشگر مشاهده کند. با این حال، آشنایی اولیه با مفاهیم ولتاژ، تایم‌بیس، تریگر و پروب برای استفاده بهتر توصیه می‌شود.
