ال سی آر متر و ای اس آر متر توییزری فینرسی مدل FNIRSI LCR-ST2 یک ابزار اندازه‌گیری دقیق، جمع‌وجور و دوحالته برای تست مقاومت، خازن، سلف، ESR، دیود و ولتاژ قطعات الکترونیکی است. معادل انگلیسی این محصول FNIRSI LCR-ST2 100K LCR ESR Meter 2-in-1 Digital Tweezers Bridge است؛ یعنی LCR/ESR متر دیجیتال توییزری با فرکانس تست تا ۱۰۰ کیلوهرتز، نمایشگر رنگی ۱.۴۷ اینچ، پشتیبانی از تست با نوک انبری و گیره کلوین، باتری داخلی و شارژ Type-C.

این دستگاه برای کاربرانی طراحی شده که با قطعات الکترونیکی کوچک و SMD سروکار دارند و می‌خواهند بدون راه‌اندازی تجهیزات بزرگ رومیزی، مقدار قطعه را سریع، دقیق و قابل فهم بررسی کنند. ال سی آر متر و ای اس آر متر توییزری فینرسی مدل FNIRSI LCR-ST2 برای تعمیرکاران موبایل، تعمیرکاران برد، مهندسان الکترونیک، دانشجویان، تکنسین‌های آزمایشگاه، تولیدکنندگان برد، کاربران DIY و کسانی که نیاز به تست سریع قطعات روی میز کار یا در محیط تعمیراتی دارند، انتخابی بسیار کاربردی است. این مدل از اندازه‌گیری مقاومت ۱۰ میلی‌اهم تا ۱۰ مگااهم، ظرفیت خازنی ۱ پیکوفاراد تا ۲۲ میلی‌فاراد، اندوکتانس ۱ میکروهانری تا ۱۰ هانری، تست دیود و اندازه‌گیری ولتاژ تا ±۳۰ ولت پشتیبانی می‌کند.

🔬 معرفی و کاربرد ال سی آر متر و ای اس آر متر توییزری فینرسی مدل FNIRSI LCR-ST2

در تعمیرات الکترونیک، فقط دانستن سالم یا خراب بودن یک قطعه کافی نیست. گاهی لازم است مقدار دقیق مقاومت، ظرفیت خازن، اندوکتانس سلف، ESR خازن، ضریب اتلاف، کیفیت قطعه یا رفتار آن در فرکانس‌های مختلف بررسی شود. این موضوع مخصوصاً در تعمیر بردهای موبایل، لپ‌تاپ، پاور، منابع تغذیه، بردهای صنعتی، تجهیزات صوتی، مدارهای مخابراتی سبک و بردهای SMD اهمیت زیادی دارد.

ال سی آر متر و ای اس آر متر توییزری فینرسی مدل FNIRSI LCR-ST2 به دلیل طراحی شبیه پنس، برای تست قطعات کوچک بسیار راحت‌تر از مولتی‌مترهای معمولی است. کافی است دو سر توییزر روی پایه‌های قطعه قرار بگیرد تا دستگاه مقدار را نمایش دهد. این طراحی در زمان عیب‌یابی بردهای شلوغ، تست قطعات SMD، بررسی قطعات خارج‌شده از مدار و مرتب‌سازی قطعات ناشناس، سرعت کار را بالا می‌برد.

این دستگاه فقط یک تستر ساده قطعه نیست؛ بلکه پارامترهایی مانند D، Q، Z، X، θ و ESR را نیز نمایش می‌دهد. این مقادیر برای بررسی دقیق‌تر رفتار قطعه بسیار مهم هستند. برای مثال در خازن‌ها، ESR پایین یا بالا می‌تواند روی عملکرد مدار اثر مستقیم بگذارد و در سلف‌ها، پارامتر Q برای تحلیل کیفیت قطعه کاربرد دارد.

🧩 طراحی دوحالته؛ توییزر دیجیتال و گیره کلوین

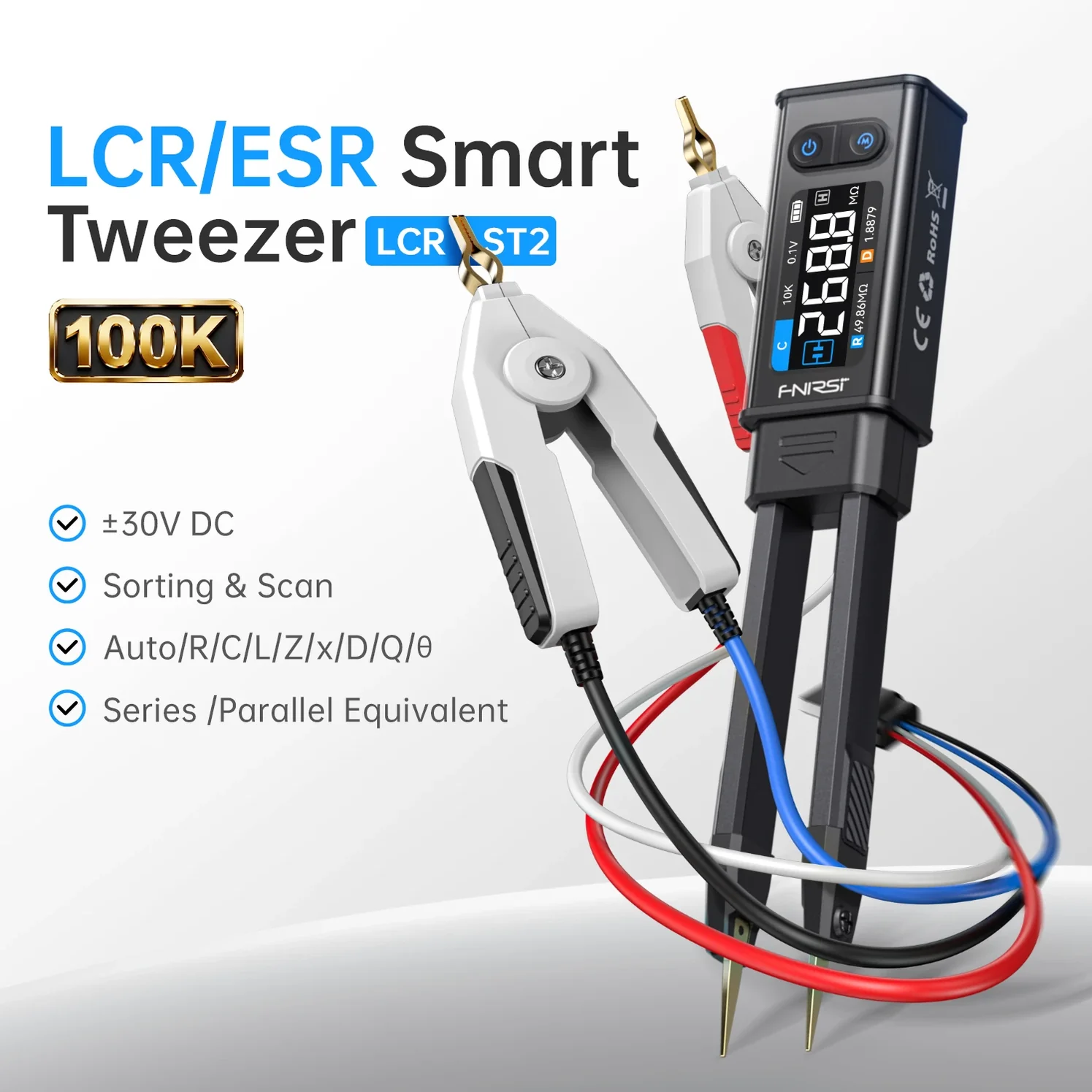

یکی از ویژگی‌های مهم ال سی آر متر و ای اس آر متر توییزری فینرسی مدل FNIRSI LCR-ST2 طراحی ۲ در ۱ آن است. این دستگاه هم با نوک توییزری برای قطعات ریز SMD قابل استفاده است و هم در نسخه‌های کامل‌تر، از گیره تست کلوین برای قطعات بزرگ‌تر یا قطعات پایه‌دار پشتیبانی می‌کند. تست کلوین برای اندازه‌گیری‌های دقیق‌تر، مخصوصاً در مقاومت‌های کم و قطعاتی که خطای سیم و اتصال اهمیت دارد، کاربردی‌تر است.

نوک توییزری خمیده برای دسترسی راحت‌تر به قطعات کوچک طراحی شده و در استفاده روزمره روی برد، تجربه سریع‌تری نسبت به پراب‌های جداگانه ایجاد می‌کند. اگر کار شما بیشتر تست قطعات ریز است، حالت توییزری بسیار مناسب است. اگر با قطعات پایه‌دار، خازن‌های بزرگ‌تر، سلف‌ها یا مقاومت‌های خاص سروکار دارید، وجود گیره کلوین در نسخه Plus می‌تواند ارزش خرید محصول را بالاتر ببرد.

🎨 مشخصات ظاهری و کیفیت ساخت

ال سی آر متر و ای اس آر متر توییزری فینرسی مدل FNIRSI LCR-ST2 طراحی قلمی و باریک دارد و به‌راحتی در کیف ابزار، جعبه تعمیرات یا روی میز کار قرار می‌گیرد. ابعاد دستگاه حدود ۳۱ × ۱۷۰.۷ × ۲۰.۳ میلی‌متر و وزن آن حدود ۶۰.۸ گرم است؛ بنابراین حمل آن ساده است و برای استفاده روزمره، فضای زیادی اشغال نمی‌کند.

روی بدنه دستگاه، نمایشگر رنگی ۱.۴۷ اینچی HD قرار دارد. این نمایشگر اطلاعات اندازه‌گیری، پارامترهای اصلی و وضعیت دستگاه را واضح نمایش می‌دهد. قابلیت چرخش خودکار صفحه نیز باعث می‌شود کاربران راست‌دست و چپ‌دست بتوانند راحت‌تر از دستگاه استفاده کنند. طراحی مغناطیسی دستگاه برای نگهداری راحت‌تر روی میز یا کنار ابزارهای فلزی نیز یکی از جزئیات کاربردی آن است.

از نظر فرم کاری، LCR-ST2 برای استفاده سریع ساخته شده است. برخلاف دستگاه‌های رومیزی که به سیم‌کشی و آماده‌سازی بیشتری نیاز دارند، این مدل مثل یک پنس هوشمند در دست قرار می‌گیرد و برای تست سریع قطعات، گزینه‌ای کم‌دردسر و قابل حمل است.

⚙️ مشخصات فنی ال سی آر متر و ای اس آر متر توییزری فینرسی مدل FNIRSI LCR-ST2

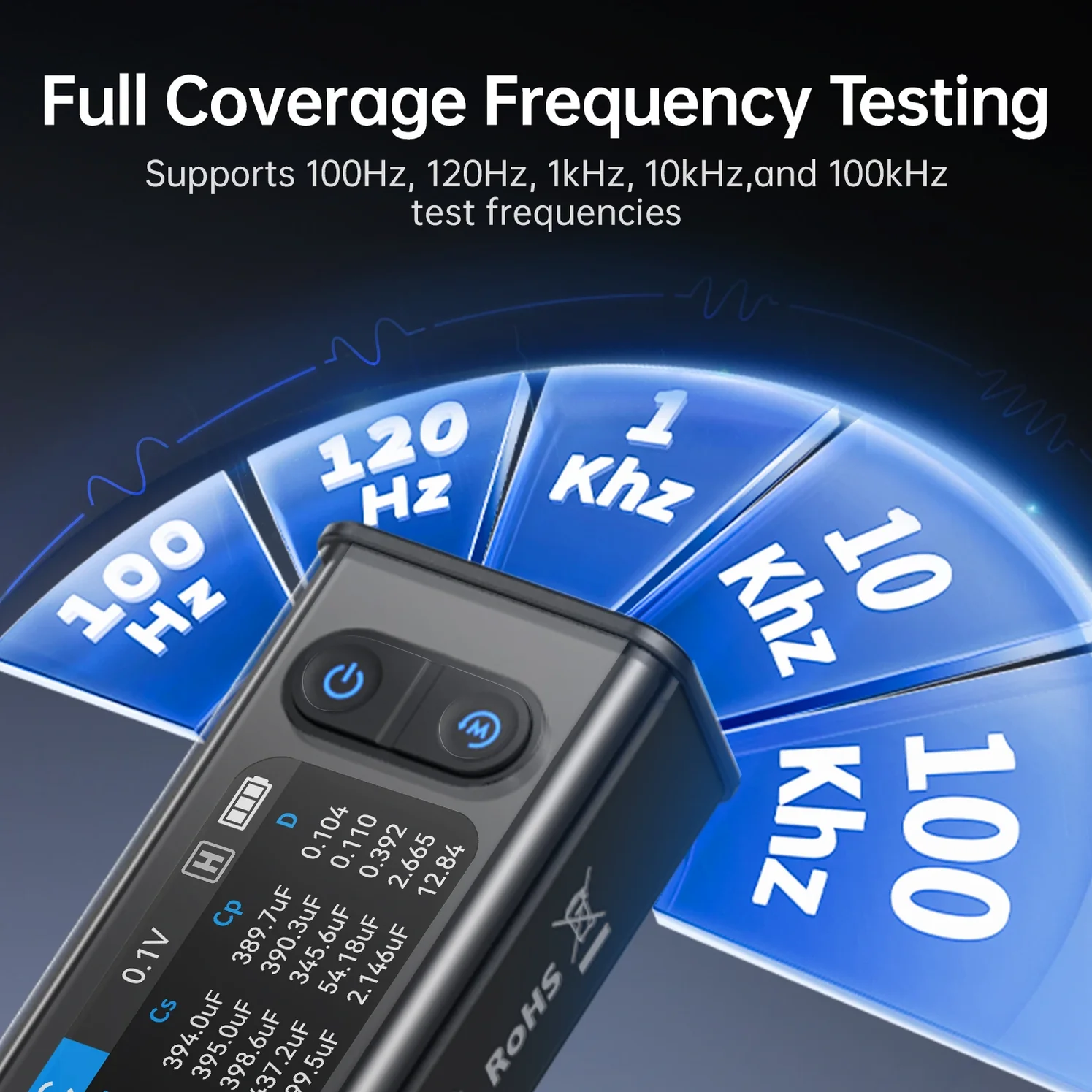

این دستگاه از پنج فرکانس تست ۱۰۰ هرتز، ۱۲۰ هرتز، ۱ کیلوهرتز، ۱۰ کیلوهرتز و ۱۰۰ کیلوهرتز پشتیبانی می‌کند. وجود چند فرکانس تست اهمیت زیادی دارد؛ چون مقدار برخی قطعات، مخصوصاً خازن‌ها و سلف‌ها، در فرکانس‌های مختلف رفتار متفاوتی نشان می‌دهد. برای مثال ممکن است یک خازن در فرکانس پایین مقدار متفاوتی نسبت به فرکانس بالاتر نشان دهد، بنابراین انتخاب فرکانس تست مناسب برای تحلیل دقیق‌تر ضروری است.

در بخش سطح تست، دستگاه از چهار سطح RMS شامل ۰.۱ ولت، ۰.۳ ولت، ۰.۶ ولت و ۱.۰ ولت پشتیبانی می‌کند. این قابلیت باعث می‌شود کاربر بتواند با توجه به نوع قطعه و حساسیت اندازه‌گیری، سطح تحریک مناسب‌تری انتخاب کند. دستگاه همچنین از مقایسه سری و موازی پشتیبانی می‌کند و می‌تواند مقدار معادل سری و موازی را برای کاهش اثر خطاهای پارازیتی و تحلیل بهتر قطعات نمایش دهد.

حالت Sweep یا جاروب فرکانسی از ۱۰۰ هرتز تا ۱۰۰ کیلوهرتز برای بررسی رفتار قطعه در بازه فرکانسی کاربرد دارد. این ویژگی برای کاربرانی که می‌خواهند فقط یک عدد ساده نبینند و پاسخ قطعه را در فرکانس‌های مختلف بررسی کنند، بسیار ارزشمند است. همچنین قابلیت Intelligent Sorting یا مرتب‌سازی هوشمند کمک می‌کند قطعات بر اساس مقدار اسمی و تلرانس تعیین‌شده، سریع‌تر در وضعیت OK یا NG ارزیابی شوند.

اقلام همراه محصول

اقلام همراه ال سی آر متر و ای اس آر متر توییزری فینرسی مدل FNIRSI LCR-ST2 بسته به نسخه Std یا Plus متفاوت است. نسخه استاندارد معمولاً شامل دستگاه LCR-ST2، کیف نگهداری، نوک خمیده، صفحه اتصال کوتاه برای کالیبراسیون و کابل دیتا است. نسخه Plus معمولاً علاوه بر این موارد، گیره تست کلوین نیز دارد. قبل از خرید، مشخصات درج‌شده در صفحه محصول عصرتولز را بررسی کنید تا از نسخه موجود و اقلام همراه دقیق مطمئن شوید.

🛒 قیمت و خرید ال سی آر متر و ای اس آر متر توییزری فینرسی مدل FNIRSI LCR-ST2

برای خرید ال سی آر متر و ای اس آر متر توییزری فینرسی مدل FNIRSI LCR-ST2 بهتر است به نوع استفاده خود توجه کنید. اگر بیشتر با قطعات SMD و تست سریع روی برد سروکار دارید، طراحی توییزری این مدل برای شما بسیار کاربردی است. اگر قطعات پایه‌دار، خازن‌های بزرگ، سلف‌های درشت‌تر یا مقاومت‌های کم‌اهم را هم زیاد تست می‌کنید، نسخه دارای گیره کلوین می‌تواند انتخاب کامل‌تری باشد.

قیمت عددی در متن درج نمی‌شود، چون قیمت تجهیزات اندازه‌گیری با نوسان بازار تغییر می‌کند. برای بررسی قیمت روز، موجودی، نسخه دقیق، اصالت کالا، اقلام همراه و دریافت مشاوره پیش از خرید، می‌توانید این محصول را در فروشگاه عصرتولز بررسی کنید. خرید از عصرتولز به شما کمک می‌کند با توجه به نوع تعمیرات، سطح دقت مورد نیاز و کاربرد واقعی، انتخاب مطمئن‌تری داشته باشید.

📋 جدول مشخصات

⚖️ مقایسه با محصولات مشابه

در مقایسه با مولتی‌مترهای معمولی، ال سی آر متر و ای اس آر متر توییزری فینرسی مدل FNIRSI LCR-ST2 برای تحلیل قطعات الکترونیکی تخصصی‌تر است. مولتی‌متر می‌تواند مقدار مقاومت یا بعضی خازن‌ها را نشان دهد، اما معمولاً برای اندازه‌گیری دقیق ESR، اندوکتانس، پارامترهای D/Q، تست چندفرکانسی و تحلیل قطعه در حالت سری و موازی طراحی نشده است.

در مقایسه با تسترهای قطعه ساده، LCR-ST2 کنترل بیشتری در اختیار کاربر قرار می‌دهد. تسترهای ساده معمولاً قطعه را شناسایی می‌کنند و مقدار تقریبی می‌دهند، اما این دستگاه با فرکانس‌های مختلف، سطح تست قابل تنظیم، Sweep، حالت مقایسه و مرتب‌سازی هوشمند برای کارهای دقیق‌تر مناسب‌تر است.

در مقایسه با LCR مترهای رومیزی حرفه‌ای، این مدل سبک‌تر، قابل حمل‌تر و سریع‌تر برای تست‌های روزمره است. البته LCR مترهای رومیزی حرفه‌ای برای آزمایشگاه‌های تخصصی، کالیبراسیون‌های دقیق‌تر و اندازه‌گیری‌های سنگین‌تر امکانات بیشتری دارند. اگر هدف شما تعمیرات، تست سریع قطعات، عیب‌یابی برد و مرتب‌سازی قطعات است، FNIRSI LCR-ST2 تعادل بسیار خوبی بین امکانات، ابعاد و کاربرد فراهم می‌کند.

❓ سوالات متداول

آیا ال سی آر متر و ای اس آر متر توییزری فینرسی مدل FNIRSI LCR-ST2 برای قطعات SMD مناسب است؟

بله، طراحی این دستگاه به شکل توییزر دیجیتال است و برای تست سریع مقاومت، خازن، سلف و قطعات SMD بسیار کاربردی است. فرم پنس‌مانند دستگاه باعث می‌شود بتوانید قطعات کوچک را راحت‌تر از پراب‌های معمولی تست کنید.

آیا LCR-ST2 فقط مقدار قطعه را نشان می‌دهد یا ESR هم اندازه‌گیری می‌کند؟

این مدل علاوه بر اندازه‌گیری R، C و L، پارامترهای مهمی مثل ESR، D، Q، Z، X و θ را نیز نمایش می‌دهد. این ویژگی برای تحلیل دقیق‌تر خازن‌ها، سلف‌ها و قطعاتی که رفتار فرکانسی دارند، بسیار مهم است.

فرکانس‌های تست این دستگاه چه کاربردی دارند؟

LCR-ST2 از فرکانس‌های ۱۰۰Hz، ۱۲۰Hz، ۱kHz، ۱۰kHz و ۱۰۰kHz پشتیبانی می‌کند. مقدار برخی قطعات، مخصوصاً خازن‌ها و سلف‌ها، در فرکانس‌های مختلف تغییر می‌کند؛ بنابراین تست چندفرکانسی کمک می‌کند رفتار واقعی‌تری از قطعه ببینید.

آیا این دستگاه گیره کلوین دارد؟

بسته به نسخه محصول متفاوت است. نسخه Plus معمولاً دارای Kelvin Test Clip است، اما نسخه استاندارد ممکن است این گیره را نداشته باشد. قبل از خرید، اقلام همراه نسخه موجود در صفحه محصول عصرتولز را بررسی کنید.

تفاوت نسخه Std و Plus چیست؟

در نسخه استاندارد معمولاً دستگاه، کیف، نوک خمیده، صفحه اتصال کوتاه و کابل دیتا وجود دارد. نسخه Plus معمولاً علاوه بر این موارد، گیره تست کلوین هم دارد. اگر قطعات بزرگ‌تر یا پایه‌دار زیاد تست می‌کنید، نسخه Plus انتخاب کامل‌تری است.

آیا با FNIRSI LCR-ST2 می‌توان ولتاژ هم اندازه‌گیری کرد؟

بله، این دستگاه قابلیت اندازه‌گیری ولتاژ تا ±۳۰ ولت را دارد. با این حال، کاربرد اصلی آن تست قطعات R/C/L و ESR است و نباید جایگزین کامل مولتی‌متر برای همه کاربردهای ولتاژی در نظر گرفته شود.

آیا این دستگاه باتری داخلی دارد؟

بله، LCR-ST2 دارای باتری لیتیومی داخلی ۳۰۰ میلی‌آمپر ساعت است و از طریق درگاه Type-C شارژ می‌شود. زمان کارکرد آن حدود ۳ ساعت اعلام شده است.

حالت Sweep در این دستگاه چه فایده‌ای دارد؟

حالت Sweep از ۱۰۰Hz تا ۱۰۰kHz به کاربر کمک می‌کند رفتار قطعه را در فرکانس‌های مختلف بررسی کند. این قابلیت برای تحلیل خازن، سلف و قطعاتی که مقدار آن‌ها با فرکانس تغییر می‌کند، بسیار کاربردی است.

آیا LCR-ST2 برای افراد تازه‌کار مناسب است؟

بله، ولی بهتر است کاربر با مفاهیم پایه مثل ظرفیت خازنی، مقاومت، اندوکتانس، ESR و فرکانس تست آشنا باشد. برای استفاده ساده، دستگاه قطعه را به‌صورت خودکار تشخیص می‌دهد؛ اما برای تفسیر حرفه‌ای‌تر نتایج، آشنایی با رفتار قطعات لازم است.

چرا مقدار یک خازن در فرکانس‌های مختلف متفاوت دیده می‌شود؟

این موضوع طبیعی است. مقدار اندازه‌گیری‌شده خازن، مخصوصاً در خازن‌های الکترولیتی، می‌تواند با فرکانس تست، ESR، کیفیت قطعه و ساختار داخلی تغییر کند. به همین دلیل در LCR مترها، انتخاب فرکانس تست مناسب اهمیت زیادی دارد.
