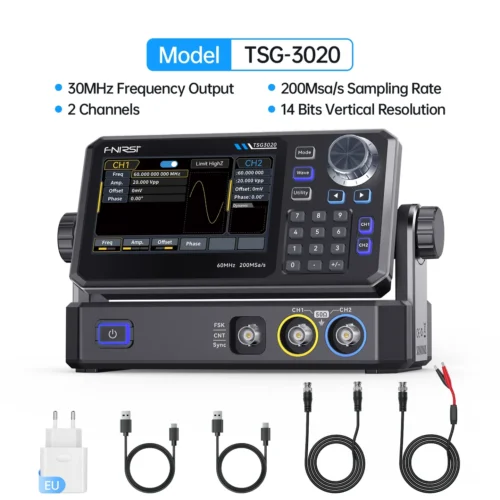

سیگنال ژنراتور دو کاناله فینرسی مدل FNIRSI TSG3020 در عصرتولز

سیگنال ژنراتور دو کاناله فینرسی مدل FNIRSI TSG3020 یک فانکشن ژنراتور و آربیتری ویوفرم ژنراتور دقیق و کاربردی برای تولید انواع موج، تست مدار، آموزش الکترونیک، آزمایشگاه، تعمیرات و پروژه‌های تحقیقاتی است. معادل انگلیسی این محصول FNIRSI TSG3020 30MHz 2CH 200MSa/s 14-bit Function Arbitrary Waveform Generator است؛ یعنی سیگنال ژنراتور دو کاناله ۳۰ مگاهرتز با نرخ نمونه‌برداری ۲۰۰MSa/s، رزولوشن ۱۴ بیت، خروجی موج دلخواه و نمایشگر لمسی ۴.۳ اینچ.

این مدل برای کاربرانی مناسب است که به یک سیگنال ژنراتور دقیق، دو کاناله، خوش‌قیمت‌تر و مجهز به امکانات حرفه‌ای نیاز دارند، اما ضرورتی برای خروجی ۶۰MHz ندارند. سیگنال ژنراتور دو کاناله فینرسی مدل FNIRSI TSG3020 برای آموزش، تست فیلترها، بررسی تقویت‌کننده‌ها، تست مدارهای آنالوگ و دیجیتال، پروژه‌های دانشجویی، آزمایشگاه‌های آموزشی، تعمیرات الکترونیک و بررسی پاسخ فرکانسی مدارهای عمومی انتخابی کاربردی است.

⚡ معرفی و کاربرد سیگنال ژنراتور دو کاناله فینرسی مدل FNIRSI TSG3020

در الکترونیک، سیگنال ژنراتور یکی از ابزارهای مهم کنار اسیلوسکوپ است. اسیلوسکوپ شکل موج را نشان می‌دهد، اما سیگنال ژنراتور موج را تولید می‌کند. با کمک این دستگاه می‌توان به مدار یک موج سینوسی، مربعی، پالس، رمپ، نویز، DC یا موج دلخواه داد و واکنش مدار را بررسی کرد.

سیگنال ژنراتور دو کاناله فینرسی مدل FNIRSI TSG3020 برای کاربرانی طراحی شده که می‌خواهند در یک دستگاه جمع‌وجور، امکاناتی مانند دو کانال خروجی، مدولاسیون، Sweep فرکانسی، موج دلخواه، کانتر فرکانس و نمایشگر لمسی داشته باشند. حداکثر فرکانس خروجی ۳۰MHz برای بسیاری از تست‌های آموزشی، تعمیراتی و آزمایشگاهی کافی است و نسبت به مدل ۶۰MHz، انتخاب اقتصادی‌تری محسوب می‌شود.

این دستگاه برای تست مدارهای صوتی، فیلترهای اکتیو و پسیو، تقویت‌کننده‌ها، ورودی اسیلوسکوپ، مدارهای دیجیتال با فرکانس متوسط، آموزش موج و فرکانس، بررسی Duty Cycle، تست مدولاسیون و پروژه‌های DIY بسیار کاربردی است.

🧱 مشخصات ظاهری و طراحی محصول

فینرسی TSG3020 از نظر طراحی ظاهری مشابه مدل TSG6020 است و با بدنه رومیزی، نمایشگر لمسی ۴.۳ اینچ و کلیدهای فیزیکی روی پنل جلو عرضه می‌شود. نمایشگر رنگی دستگاه امکان مشاهده پارامترهای خروجی، وضعیت کانال‌ها، پیش‌نمایش شکل موج و تنظیمات را فراهم می‌کند.

طراحی پنل دستگاه برای کار سریع روی میز آزمایشگاه مناسب است. کاربر می‌تواند با لمس صفحه یا کلیدهای فیزیکی، نوع موج، فرکانس، دامنه، Offset، Duty Cycle، فاز، مدولاسیون و Sweep را تنظیم کند. پیش‌نمایش لحظه‌ای شکل موج نیز کمک می‌کند تنظیمات قبل از اتصال به مدار بهتر بررسی شود.

وجود سیستم خنک‌کاری داخلی با هیت‌سینک و فن کم‌صدا برای استفاده پایدار در محیط‌های آموزشی و تعمیراتی اهمیت دارد. این دستگاه برای استفاده ثابت روی میز کار طراحی شده و نسبت به سیگنال ژنراتورهای جیبی، کنترل و نمایش کامل‌تری دارد.

⚙️ مشخصات فنی سیگنال ژنراتور دو کاناله فینرسی مدل FNIRSI TSG3020

این مدل دارای دو کانال خروجی مستقل است و حداکثر فرکانس خروجی آن ۳۰MHz است. نرخ نمونه‌برداری ۲۰۰MSa/s و رزولوشن عمودی ۱۴ بیت کمک می‌کند شکل موج‌ها با کیفیت مناسب و جزئیات دقیق‌تر تولید شوند. فناوری DDS نیز برای تولید سیگنال پایدار و قابل تنظیم استفاده شده است.

دامنه خروجی دستگاه بسته به فرکانس و نوع بار متفاوت است. در حالت High Impedance و فرکانس کمتر از ۱۰MHz، دامنه از ۲mVpp تا ۲۰Vpp قابل تنظیم است. در فرکانس بالاتر از ۱۰MHz، دامنه High Impedance از ۲mVpp تا ۱۰Vpp است. در بار ۵۰ اهم، دامنه در فرکانس کمتر از ۱۰MHz از ۱mVpp تا ۱۰Vpp و در فرکانس بالاتر از ۱۰MHz از ۱mVpp تا ۵Vpp قابل تنظیم است.

TSG3020 از شکل موج‌های استاندارد مانند سینوسی، مربعی، رمپ، پالس، نویز و DC پشتیبانی می‌کند. همچنین قابلیت تولید موج دلخواه یا Arbitrary Waveform را دارد. این ویژگی برای تست‌های آموزشی و طراحی مدار بسیار ارزشمند است، چون کاربر می‌تواند موجی متفاوت از شکل موج‌های آماده بسازد و رفتار مدار را با آن بررسی کند.

پشتیبانی از مدولاسیون‌های AM، FM، PM، FSK، ASK و PSK باعث می‌شود دستگاه برای آموزش مفاهیم مخابرات، تست مدارهای ارتباطی سبک و شبیه‌سازی سیگنال‌های متنوع کاربرد داشته باشد. قابلیت Sweep خطی و لگاریتمی نیز برای بررسی پاسخ فیلترها، باند عبور، فرکانس قطع و رفتار سیستم در بازه فرکانسی بسیار مفید است.

اقلام همراه محصول

اقلام همراه سیگنال ژنراتور دو کاناله فینرسی مدل FNIRSI TSG3020 معمولاً شامل دستگاه اصلی TSG3020، آداپتور شارژ با دوشاخه متناسب با نسخه عرضه، کابل شارژ Type-C، کابل دیتا، کابل تست، گیره‌های سوسماری و دفترچه راهنما است. اقلام همراه ممکن است بسته به سری عرضه یا نوع پکیج متفاوت باشد. قبل از خرید، مشخصات درج‌شده در صفحه محصول عصرتولز را بررسی کنید تا از محتویات دقیق بسته مطمئن شوید.

🛒 قیمت و خرید سیگنال ژنراتور دو کاناله فینرسی مدل FNIRSI TSG3020

برای خرید سیگنال ژنراتور دو کاناله فینرسی مدل FNIRSI TSG3020 باید نیاز فرکانسی خود را مشخص کنید. اگر بیشتر با آموزش، تعمیرات عمومی، مدارهای صوتی، فیلترها، تقویت‌کننده‌ها، پروژه‌های دانشجویی و تست‌های آزمایشگاهی تا ۳۰MHz سروکار دارید، این مدل می‌تواند انتخابی منطقی و اقتصادی باشد.

قیمت عددی در متن درج نمی‌شود، چون قیمت تجهیزات آزمایشگاهی و ابزارهای اندازه‌گیری با نوسان بازار تغییر می‌کند. برای بررسی قیمت روز، موجودی، نسخه دقیق، اقلام همراه، نوع دوشاخه و مشاوره قبل از خرید، می‌توانید این محصول را در فروشگاه عصرتولز بررسی کنید.

📋 جدول مشخصات

⚖️ مقایسه با مدل مشابه TSG6020

مدل TSG3020 و TSG6020 از نظر امکانات پایه بسیار نزدیک هستند؛ هر دو دو کاناله‌اند، نرخ نمونه‌برداری ۲۰۰MSa/s دارند، رزولوشن آن‌ها ۱۴ بیت است، از مدولاسیون‌های متنوع پشتیبانی می‌کنند و دارای نمایشگر لمسی ۴.۳ اینچی هستند. تفاوت اصلی در حداکثر فرکانس خروجی است.

TSG3020 تا ۳۰MHz خروجی تولید می‌کند و برای آموزش، تعمیرات عمومی، مدارهای آنالوگ، صوتی، فیلترها و بسیاری از تست‌های آزمایشگاهی کافی است. TSG6020 تا ۶۰MHz خروجی می‌دهد و برای کاربرانی مناسب‌تر است که به بازه فرکانسی بالاتر نیاز دارند. بنابراین اگر کاربرد شما تا ۳۰MHz است، TSG3020 انتخاب اقتصادی‌تر و کاملاً کاربردی است؛ اما اگر آینده‌نگرانه‌تر خرید می‌کنید یا با تست‌های فرکانس بالاتر سروکار دارید، TSG6020 گزینه کامل‌تری خواهد بود.

❓ سوالات متداول

آیا سیگنال ژنراتور دو کاناله فینرسی مدل FNIRSI TSG3020 برای آموزش مناسب است؟

بله، این دستگاه برای آموزش الکترونیک، آزمایشگاه دانشگاهی، پروژه‌های دانشجویی و یادگیری شکل موج‌ها بسیار مناسب است. نمایشگر لمسی و پیش‌نمایش شکل موج باعث می‌شود کاربر مفاهیم فرکانس، دامنه، Duty Cycle و مدولاسیون را بهتر درک کند.

تفاوت TSG3020 و TSG6020 چیست؟

تفاوت اصلی در حداکثر فرکانس خروجی است. مدل TSG3020 تا ۳۰MHz خروجی دارد، اما مدل TSG6020 تا ۶۰MHz تولید سیگنال می‌کند. سایر امکانات پایه در بسیاری از بخش‌ها مشابه هستند.

آیا TSG3020 دو کاناله است؟

بله، این مدل دارای دو کانال خروجی است و برای تولید هم‌زمان دو سیگنال مختلف یا مقایسه رفتار مدار با دو ورودی کاربرد دارد.

آیا این دستگاه موج دلخواه تولید می‌کند؟

بله، TSG3020 از Arbitrary Waveform پشتیبانی می‌کند و می‌تواند موج‌های سفارشی را برای تست‌های خاص تولید کند. همچنین امکان ذخیره چند موج سفارشی در حافظه دستگاه وجود دارد.

آیا دستگاه Sweep فرکانسی دارد؟

بله، این مدل از Sweep خطی و لگاریتمی پشتیبانی می‌کند. این قابلیت برای بررسی پاسخ فرکانسی فیلترها، تقویت‌کننده‌ها و مدارهای مختلف بسیار کاربردی است.

آیا کانتر فرکانس داخلی دارد؟

بله، دستگاه دارای کانتر فرکانس ۷ رقمی است که می‌تواند فرکانس، پریود و Duty Cycle سیگنال‌های TTL را در محدوده ۱۰۰mHz تا ۱۰۰MHz اندازه‌گیری کند.

برای بار ۵۰ اهم چه دامنه‌ای خروجی می‌دهد؟

در بار 50Ω، دامنه خروجی بسته به فرکانس از ۱mVpp تا ۱۰Vpp در فرکانس‌های پایین‌تر و از ۱mVpp تا ۵Vpp در فرکانس‌های بالاتر قابل تنظیم است.

آیا TSG3020 برای تعمیرات برد کاربرد دارد؟

بله، برای تست ورودی مدار، شبیه‌سازی سیگنال، بررسی پاسخ تقویت‌کننده، تست فیلتر و عیب‌یابی مدارهای الکترونیکی کاربرد دارد. البته برای تست‌های فرکانس بسیار بالا، مدل TSG6020 مناسب‌تر است.
