دیود یکسوساز سیلیکونی گودورک مدل GOODWORK S3BB پکیج SMB یک دیود یکسوساز عمومی نصب سطحی با جریان متوسط حداکثر 3A و ولتاژ معکوس پیک تکرارشونده 100V است که برای تبدیل جریان متناوب به مستقیم، حفاظت مسیر در برابر برگشت قطبیت و هدایت جریان در شاخههای توان به کار میرود. این کالا در عصرتولز فقط بهصورت حلقه کامل ۳۰۰۰ عددی عرضه میشود؛ بنابراین قیمت صفحه مربوط به یک حلقه مادر است و فروش تکی، صدتایی یا هزارتایی برای آن فعال نشده است.
نام انگلیسی کامل محصول: GOODWORK S3BB 3A 100V SMB DO-214AA General-Purpose Surface-Mount Silicon Rectifier Diode, 3000-Piece Reel.
هویت کالا پیش از تعریف صفحه از چند مسیر مستقل تطبیق داده شده است. عنوان و نشانی منبع دقیقاً مدل S3BB و پکیج SMB را نشان میدهند، روی بدنه قطعه مارکینگ GW و S3BB دیده میشود، لیبل حلقه نام GOODWORK SEMICONDUCTOR، مدل S3BB و مقدار QUANTITY: 3K را ثبت کرده و جدول رسمی سازنده نیز برای همین مدل ردیف مستقل 100V، 3A و SMB دارد. ستون S3BB در دیتاشیت رسمی همان خانواده نیز با این اعداد همخوان است؛ بنابراین مشخصات مدلهای همسایه به این محصول منتقل نشدهاند.

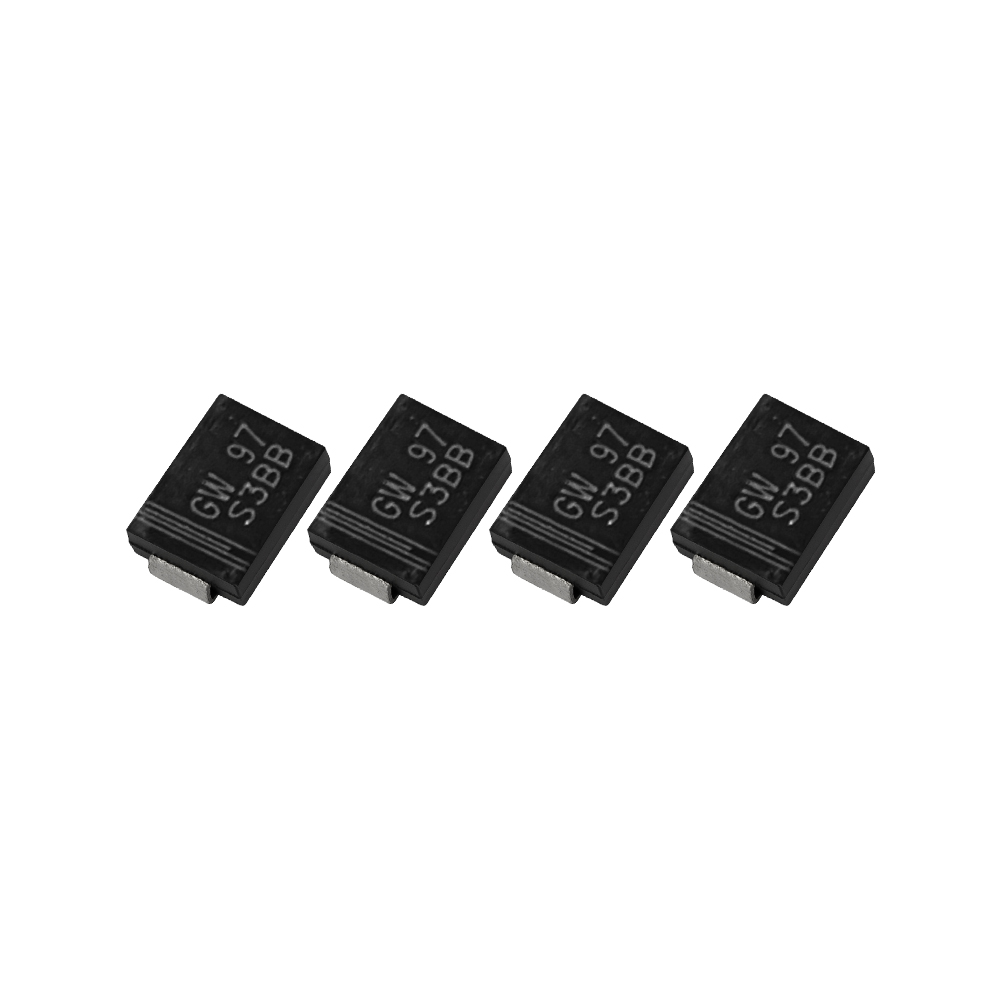

نمای کامل چند دیود GOODWORK S3BB با مارکینگ GW و S3BB روی زمینه سفید
⚡ عملکرد دیود یکسوساز S3BB
دیود S3BB جریان را در جهت مستقیم عبور میدهد و در جهت معکوس تا محدوده مجاز مسدود میکند. این رفتار برای یکسوسازی خروجی ترانس، پلهای دیودی ساختهشده از قطعات مجزا، ورودی منابع تغذیه، مدارهای شارژ، حفاظت قطبیت و مسیرهای هرزگرد کمسرعت کاربرد دارد. مدل S3BB در رده یکسوساز عمومی قرار میگیرد و زمان بازیابی معکوس برای آن مشخص نشده است؛ پس نباید بدون بررسی شکل موج، بهجای دیود سریع یا اولترافست در فرکانسهای سوئیچینگ بالا استفاده شود.
حداکثر جریان متوسط 3A تنها در شرایط آزمون دیتاشیت و با دمای پایه TL=75°C معنی دارد. جریان واقعی مجاز روی برد به سطح مس، دمای محیط، تهویه، چرخه کاری و شکل موج وابسته است. در طراحی حرفهای، دمای پیوند و حاشیه ایمنی ولتاژ و جریان باید محاسبه شود و مقدار درجشده روی صفحه بهعنوان توان دائمی تضمینشده در هر شرایطی تفسیر نشود.
📊 جدول مشخصات فنی دقیق
نوع قطعه
دیود یکسوساز سیلیکونی عمومی نصب سطحی
سازنده
GOODWORK Semiconductor
مدل
S3BB
پکیج
SMB / DO-214AA، نصب سطحی
ولتاژ معکوس پیک تکرارشونده
100V
ولتاژ RMS حداکثر
70V
ولتاژ مسدودکننده DC حداکثر
100V
جریان یکسوشده متوسط حداکثر
3A در TL=75°C
جریان هجومی پیک غیرتکرارشونده
100A برای نیمسیکل 8.3ms طبق روش JEDEC
افت ولتاژ مستقیم لحظهای حداکثر
1.1V در IF=3A
جریان نشتی معکوس حداکثر
5µA در Ta=25°C و 250µA در Ta=125°C
ظرفیت پیوندی معمول
90pF در f=1MHz و VR=4V DC
مقاومت حرارتی پیوند تا محیط
55°C/W
بازه دمای پیوند و نگهداری
−55 تا +150°C
ساختار
ساختار متالورژیکی متصل با کاهش تنش داخلی
جنس بدنه
پلاستیک قالبگیریشده با اپوکسی کندسوز UL94-V0
قطبیت
نوار رنگی بدنه نشاندهنده سمت کاتد است
موقعیت نصب
بدون محدودیت جهت مکانیکی؛ جهت الکتریکی کاتد باید رعایت شود
ابعاد کلی پکیج
طول 5.08 تا 5.59mm؛ عرض بدنه 3.30 تا 3.94mm؛ ارتفاع 2.05 تا 2.45mm
ابعاد بدنه و ترمینال
طول بدنه 4.06 تا 4.70mm؛ فاصله داخلی ترمینالها 0.76 تا 1.52mm؛ ضخامت ترمینال 0.15 تا 0.31mm
رده عملکرد
یکسوساز عمومی؛ زمان بازیابی معکوس مشخص نشده است
برای S3BB، ولتاژ معکوس پیک تکرارشونده و ولتاژ مسدودکننده DC هر دو 100V و ولتاژ RMS حداکثر 70V هستند. این سه پارامتر یکسان نیستند و باید متناسب با شکل موج انتخاب شوند. در مدارهای متصل به ترانس یا بار القایی، جهشهای گذرا ممکن است از مقدار محاسباتی بالاتر بروند؛ استفاده از حاشیه طراحی، اسنابر یا قطعه حفاظتی مناسب میتواند تنش واردشده به دیود را کاهش دهد.
جریان هجومی پیک غیرتکرارشونده 100A برای یک نیمسیکل سینوسی 8.3ms و مطابق روش JEDEC بیان شده است. این عدد ظرفیت عبور دائمی نیست و فقط تحمل یک پالس کوتاه در شرایط تعریفشده را توصیف میکند. جریان راهاندازی خازنهای ورودی، تعداد تکرار پالس و دمای اولیه قطعه باید جداگانه ارزیابی شوند.

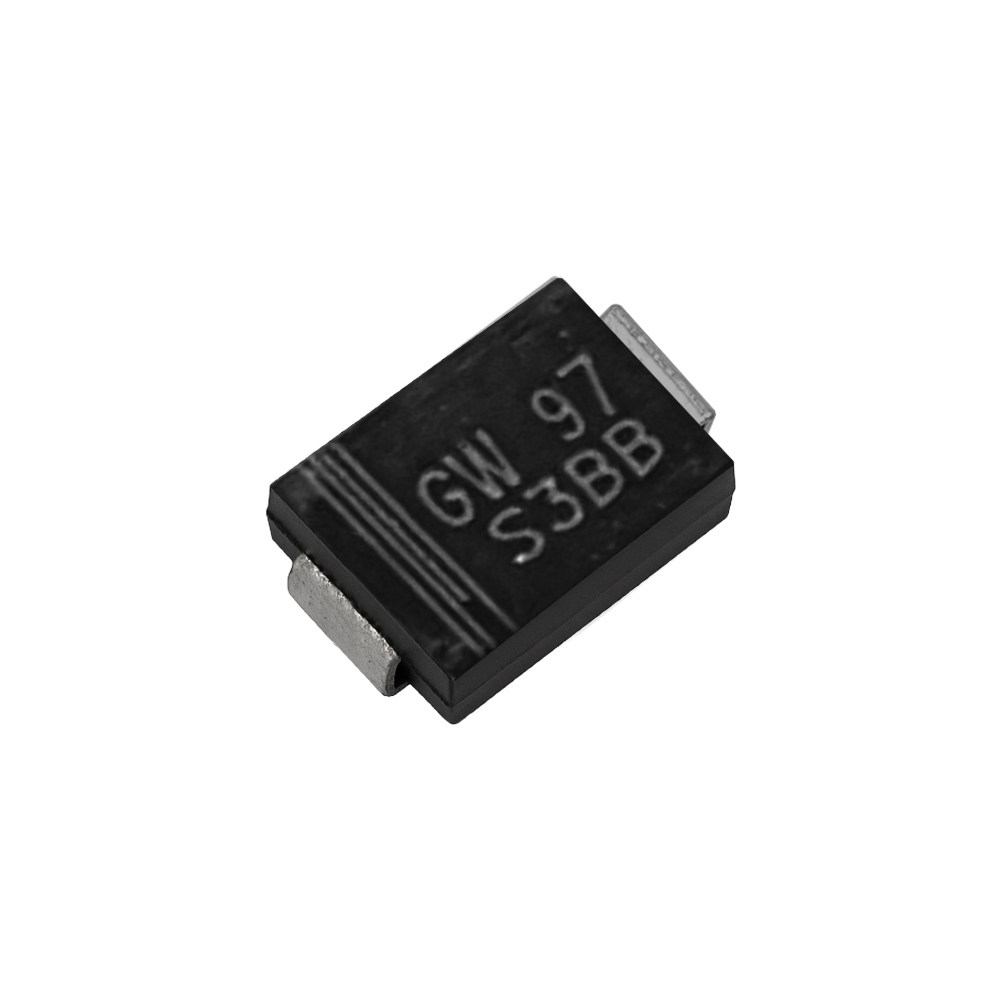

نمای روبهروی S3BB و نوار کاتد در کنار مارکینگ دقیق مدل
🔥 افت ولتاژ، نشتی و رفتار حرارتی
افت ولتاژ مستقیم لحظهای حداکثر 1.1V در جریان 3A ثبت شده است. توان تلفاتی تقریبی فقط با ضرب ساده جریان متوسط در این عدد به دست نمیآید، زیرا شکل موج و دمای اتصال روی افت اثر دارند؛ بااینحال همین مقدار برای برآورد اولیه گرما مفید است. در مسیرهای با جریان پیوسته، سطح مس کافی و فاصله از منابع گرما اهمیت زیادی دارد.
جریان نشتی معکوس حداکثر در دمای محیط 25°C برابر 5µA و در 125°C برابر 250µA است. این افزایش با دما طبیعی است، اما نشان میدهد که طراحی نزدیک حد ولتاژ و دمای بالا میتواند تلفات و ریسک فرار حرارتی را بیشتر کند. مقاومت حرارتی پیوند تا محیط 55°C/W نیز در شرایط آزمون دیتاشیت تعریف شده و آرایش واقعی برد میتواند نتیجه دیگری ایجاد کند.
ظرفیت پیوندی معمول 90pF در فرکانس 1MHz و ولتاژ معکوس 4V اندازهگیری شده است. این پارامتر در لبههای تند، نویز و بار خازنی مدار اثر دارد. اگر کاربرد به سرعت قطع، بازیابی یا ظرفیت پایین حساس است، باید دیود سریع، شاتکی یا مدل تخصصی دیگری با مشخصات رسمی مناسب انتخاب شود.
📏 پکیج SMB یا DO-214AA
پکیج این مدل SMB با نام استاندارد DO-214AA است. طول کلی قطعه 5.08 تا 5.59 میلیمتر، عرض بدنه 3.30 تا 3.94 میلیمتر و ارتفاع آن 2.05 تا 2.45 میلیمتر اعلام شده است. طول بدنه بدون بخش انتهایی در محدوده 4.06 تا 4.70 میلیمتر قرار دارد. پیش از جایگزینی باید فوتپرینت، فاصله پدها، ارتفاع مجاز و جهت کاتد با برد مقصد تطبیق داده شود.
بدنه از پلاستیک قالبگیریشده و اپوکسی کندسوز UL94-V0 ساخته شده و ساختار اتصال متالورژیکی دارد. نوار رنگی روی بدنه سمت کاتد را نشان میدهد. در مونتاژ ماشینی، جهت کاتد باید در کتابخانه قطعه، فایل Pick-and-Place، سیلک برد و برنامه بازرسی نوری یکسان باشد؛ خطای جهتگذاری میتواند عملکرد یکسوساز را معکوس کند یا به مدار آسیب بزند.

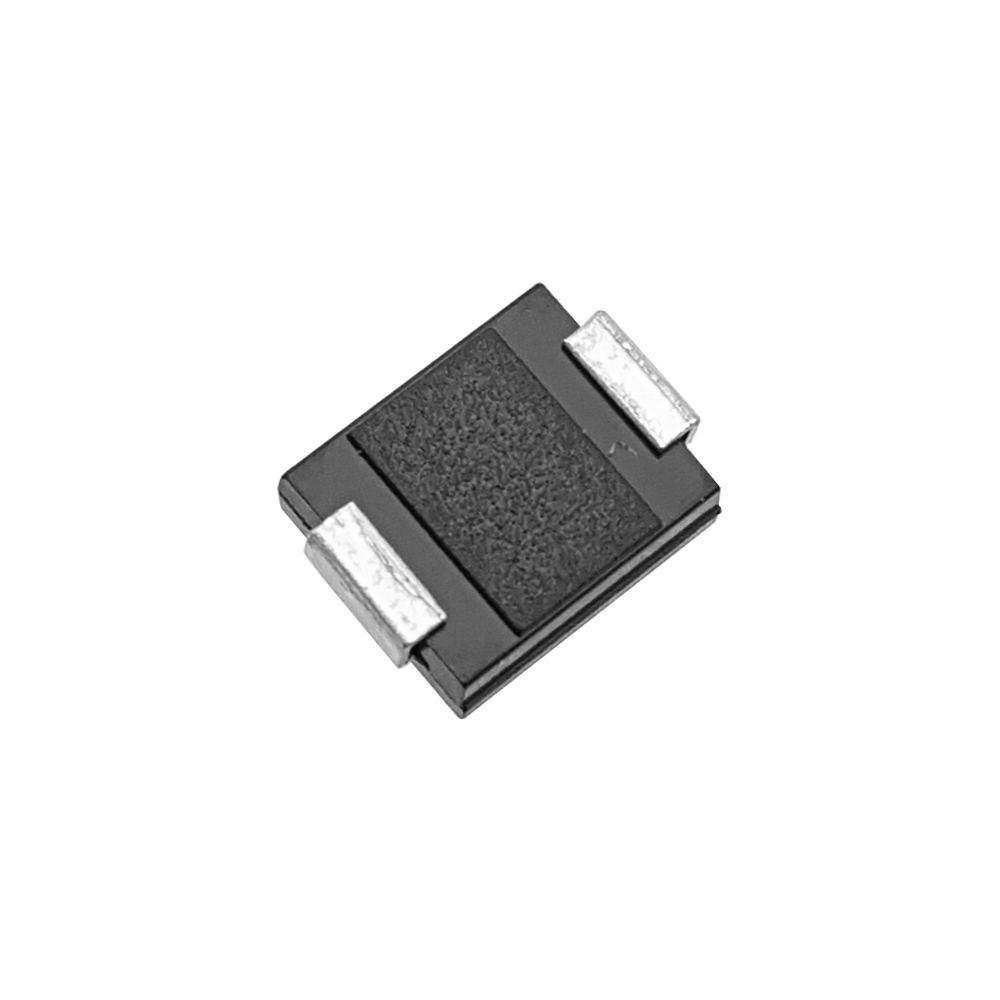

نمای پشت پکیج SMB و سطح دو ترمینال دیود S3BB
🛠️ نکات مونتاژ و کنترل کیفیت
برای لحیمکاری ریفلو، پروفایل دمایی باید بر اساس خمیر قلع، ضخامت برد، جرم حرارتی و الزامات خط تولید تنظیم شود. اندازه پدها و حجم خمیر دو سمت باید متعادل باشد تا قطعه هنگام ذوب قلع کج نشود. پس از مونتاژ، خیسخوردگی ترمینالها، نبود پل قلع، همراستایی بدنه، سلامت نوار کاتد و نبود ترک یا سوختگی بررسی شود.
در کنترل ورودی میتوان با مولتیمتر جهت هدایت و افت تقریبی را نمونهبرداری کرد، اما آزمون ساده مولتیمتر ولتاژ معکوس 100V، جریان 3A یا تحمل هجومی 100A را اثبات نمیکند. برای آزمون پارامترهای حداکثری به منبع محدودشونده، تجهیزات اندازهگیری مناسب و روش ایمن نیاز است. نتیجه آزمون باید همراه دما، جریان، ولتاژ و شماره بچ ثبت شود.
📦 حلقه کامل ۳۰۰۰ عددی و اقلام همراه
اقلام همراه این محصول یک حلقه کامل ۳۰۰۰ عددی دیود GOODWORK S3BB است و لوازم جانبی دیگری ندارد. تعداد بسته از پلههای تخفیف حدس زده نشده؛ لیبل همان حلقه عبارتهای TYPE: S3BB و QUANTITY: 3K را نشان میدهد. این شواهد با مدل روی بدنه و جدول رسمی یکسان است و به همین دلیل بسته مادر ۳۰۰۰ عددی مبنای فروش قرار گرفته است.

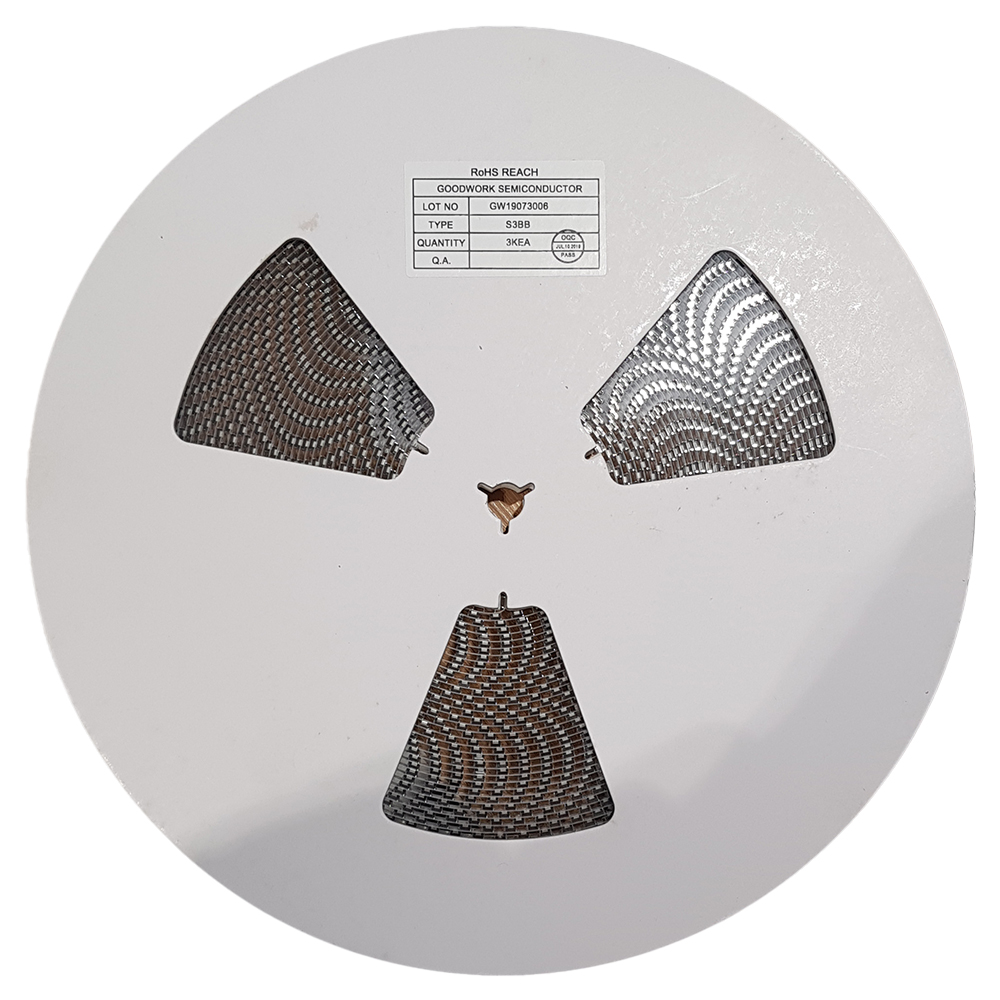

حلقه مادر ۳۰۰۰ عددی GOODWORK S3BB با لیبل دقیق مدل، سازنده و تعداد
هنگام تحویل، سلامت فلنج حلقه، پیوستگی نوار حامل، سالمبودن پوشش حفرهها، جهت یکنواخت قطعات و خوانایی لیبل بررسی شود. نگهداری در محیط خشک و دور از آلودگی، ضربه و گرمای شدید به حفظ قابلیت لحیمپذیری کمک میکند. برای ردیابی انبار بهتر است تصویر لیبل و شماره LOT همراه رسید کالا ثبت شود.
🆚 مقایسه با مدلهای نزدیک
مدل
ولتاژ معکوس پیک
جریان متوسط
پکیج
نکته انتخاب
GOODWORK S3BB
100V
3A
SMB
مدل همین صفحه و حلقه 3000 عددی
S3AB
50V
3A
SMB
برای مدارهای کمولتاژ با حاشیه کافی
S3DB
200V
3A
SMB
ولتاژ بالاتر با مارکینگ و مدل متفاوت
دیود شاتکی 3A
بسته به مدل
بسته به مدل
متغیر
افت مستقیم کمتر، اما رفتار معکوس متفاوت
دیود بازیابی سریع 3A
بسته به مدل
بسته به مدل
متغیر
برای سوئیچینگ سریعتر پس از تطبیق کامل
مدلهای این جدول جایگزین خودکار یکدیگر نیستند. علاوه بر ولتاژ و جریان، افت مستقیم، جریان نشتی، زمان بازیابی، ظرفیت پیوندی، پکیج، دمای کاری، مارکینگ و شرایط آزمون باید کنترل شوند. مشابهبودن ظاهر SMB برای تصمیم جایگزینی کافی نیست.
قیمت دیود یکسوساز سیلیکونی گودورک مدل GOODWORK S3BB پکیج SMB از پایینترین نرخ تأییدشده دنیز یعنی 2,080 تومان برای هر قطعه در حلقه کامل 3000 عددی محاسبه شده است. جمع پایه حلقه 6,240,000 تومان است؛ پس از اعمال 10 درصد حاشیه فروش و گردکردن رو به پایین با دقت هزار تومان، قیمت نهایی یک حلقه 6,864,000 تومان میشود. عدد سبد خرید تعداد حلقهها را مشخص میکند و سفارش یک واحد به معنی یک حلقه کامل 3000 عددی است.
پیش از خرید، مدل S3BB، پکیج SMB / DO-214AA، ولتاژ 100V، جریان 3A و تعداد 3000 عدد را با BOM و نیاز خط مونتاژ تطبیق دهید. گارانتی اصالت و سلامت فیزیکی کالا از گزینه سراسری موجود عصرتولز استفاده میکند و همراه تعداد بسته در انتخابهای محصول قابل مشاهده است.
❓ سوالات متداول
آیا دیود GOODWORK S3BB بهصورت تکی فروخته میشود؟
خیر. این صفحه فقط برای حلقه کامل 3000 عددی تعریف شده است.
علامت 3K روی لیبل به چه معناست؟
عبارت QUANTITY: 3K یعنی حلقه شامل 3000 قطعه است.
نوار روی بدنه کدام پایه را مشخص میکند؟
نوار رنگی سمت کاتد دیود را نشان میدهد.
آیا S3BB برای منابع تغذیه سوئیچینگ پرسرعت مناسب است؟
این مدل یکسوساز عمومی است و زمان بازیابی آن مشخص نشده؛ برای سوئیچینگ سریع باید مدل تخصصی مناسب بررسی شود.
آیا S3DB جایگزین مستقیم S3BB است؟
خیر. با وجود پکیج و جریان مشابه، ولتاژ و مارکینگ متفاوت است و جایگزینی باید با بررسی کامل مدار انجام شود.
قیمت صفحه برای چه تعدادی است؟
قیمت برای یک حلقه مادر کامل شامل 3000 عدد دیود GOODWORK S3BB است.
