کانکتور فلزی نظامی 2 پین قطر 30 میلی متر مدل PIN GX30

کانکتور فلزی نظامی 2 پین قطر 30 میلی متر مدل PIN GX30 یک اتصال‌ دهنده‌ی دایره‌ای مستحکم برای انتقال برق/سیگنال در پروژه‌های صنعتی، رباتیک، CNC و منابع تغذیه است. این ست شامل نری کابلی قفل‌پیچی و مادگی پنلی با فلنج 4 سوراخه بوده و برای نصب در سوراخ پنل 30 میلی‌متری طراحی شده است؛ کوپلینگ رزوه‌ای مطمئن، بدنه فلزی آبکاری‌شده و پین‌های برنجی تماس الکتریکی پایدار و مقاوم در برابر لرزش ایجاد می‌کنند.
English name (one‑line): GX30 2‑Pin Metal Circular Aviation Connector Set (Cable‑Male + Panel‑Female), Ø30 mm panel cut‑out, screw coupling, nickel‑plated body, typical 10–20 A / 250 V.

کانکتور فلزی نظامی 2 پین قطر 30 میلی متر مدل PIN GX30

🔌 چرا این مدل را انتخاب کنیم؟

• اتصال ایمن با قفل پیچی: حلقهٔ شیاردار فلزی پس از درگیر شدن رزوه، نری را محکم به مادگی قفل می‌کند؛ بدون لقّی و قطع‌و‌وصل ناگهانی.

• بدنه تمام‌فلزی آبکاری‌شده: مقاومت عالی در برابر ضربه، سایش و شرایط کارگاهی.

• پین‌های رسانا و کم‌افت: کنتاکت‌ها از برنج آبکاری‌شده ساخته شده‌اند تا مقاومت اهمی پایین و داغی کمتر داشته باشند.

• بست کابل روی نری: گیره‌ی انتهایی از کشیده شدن سیم و آسیب به لحیم جلوگیری می‌کند.

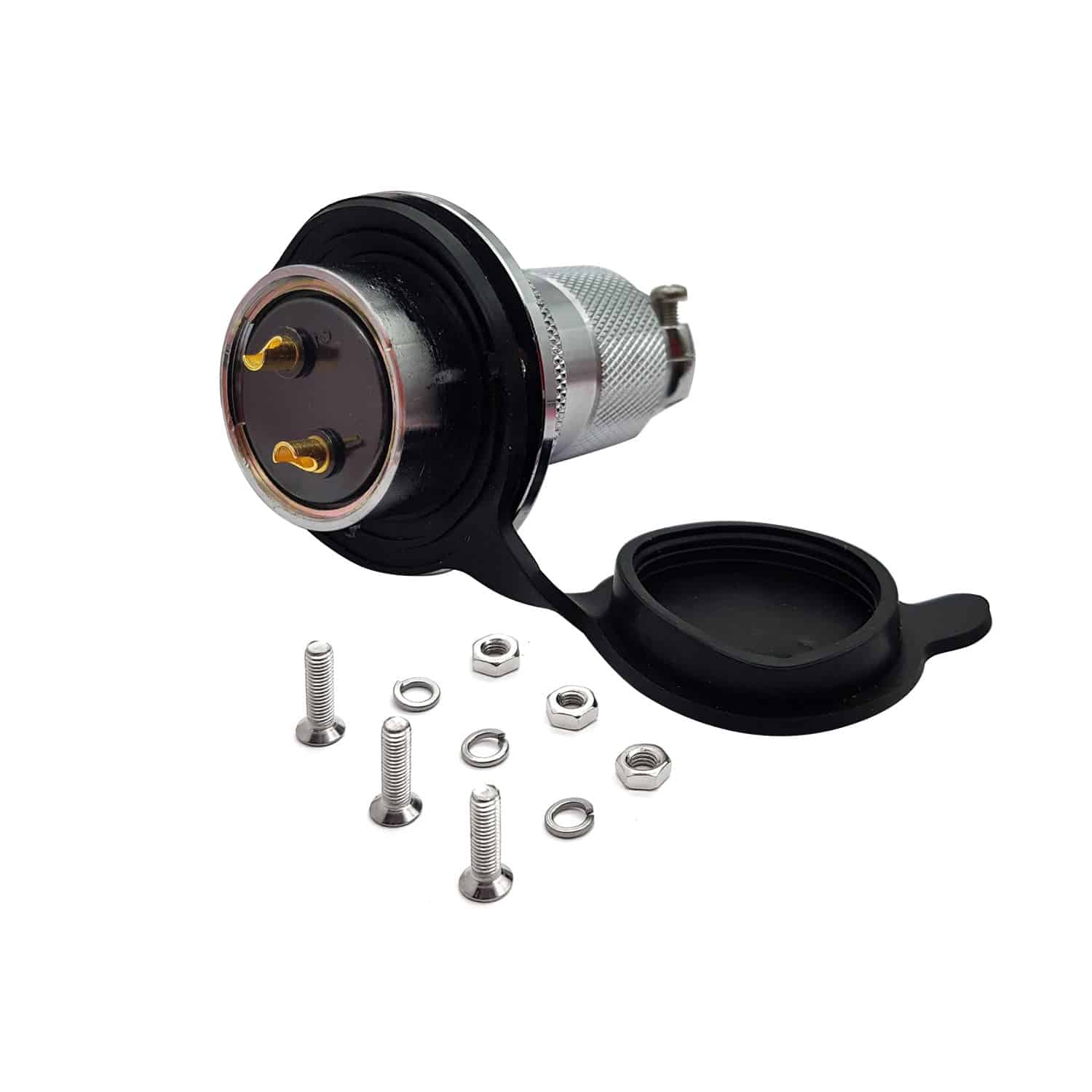

• درپوش محافظ (روی مادگی): محافظت بهتر در زمان عدم اتصال و کاهش ورود گردوغبار.

• نصب ساده روی پنل: فلنج دارای 4 سوراخ پیچ برای تثبیت سریع و تمیز.

کانکتور فلزی نظامی 2 پین قطر 30 میلی متر مدل PIN GX30

📦 اقلام همراه محصول (H3)

• ۱× نری کابلی GX30 – 2 پین

• ۱× مادگی پنلی GX30 – 2 پین با فلنج ۴ سوراخه

• درپوش لاستیکی محافظِ مادگی

• بست کابل در سمت نری

توجه: پیچ و مهرهٔ نصب ممکن است بسته به سری تأمین، داخل بسته نباشد.

👀 مشخصات ظاهری

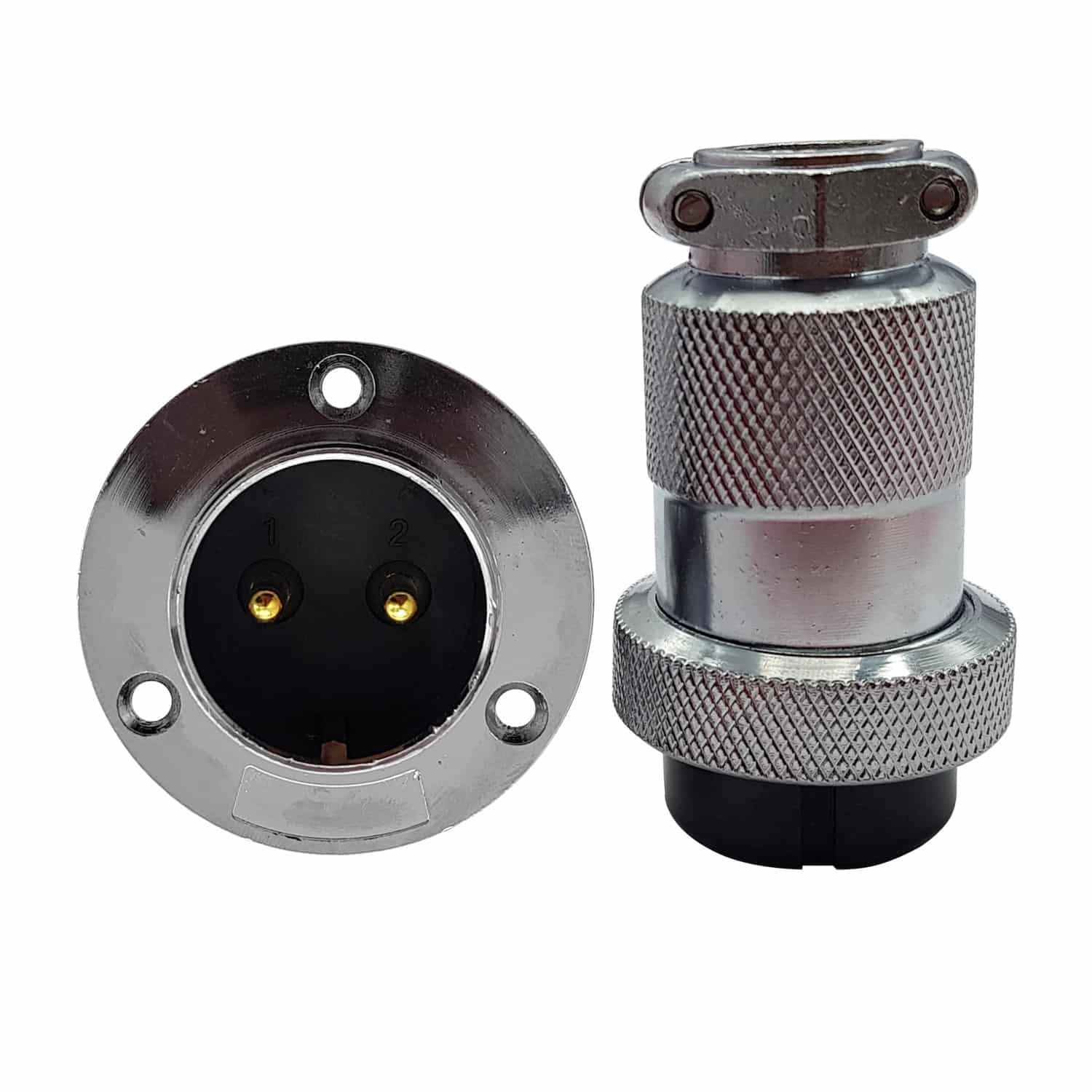

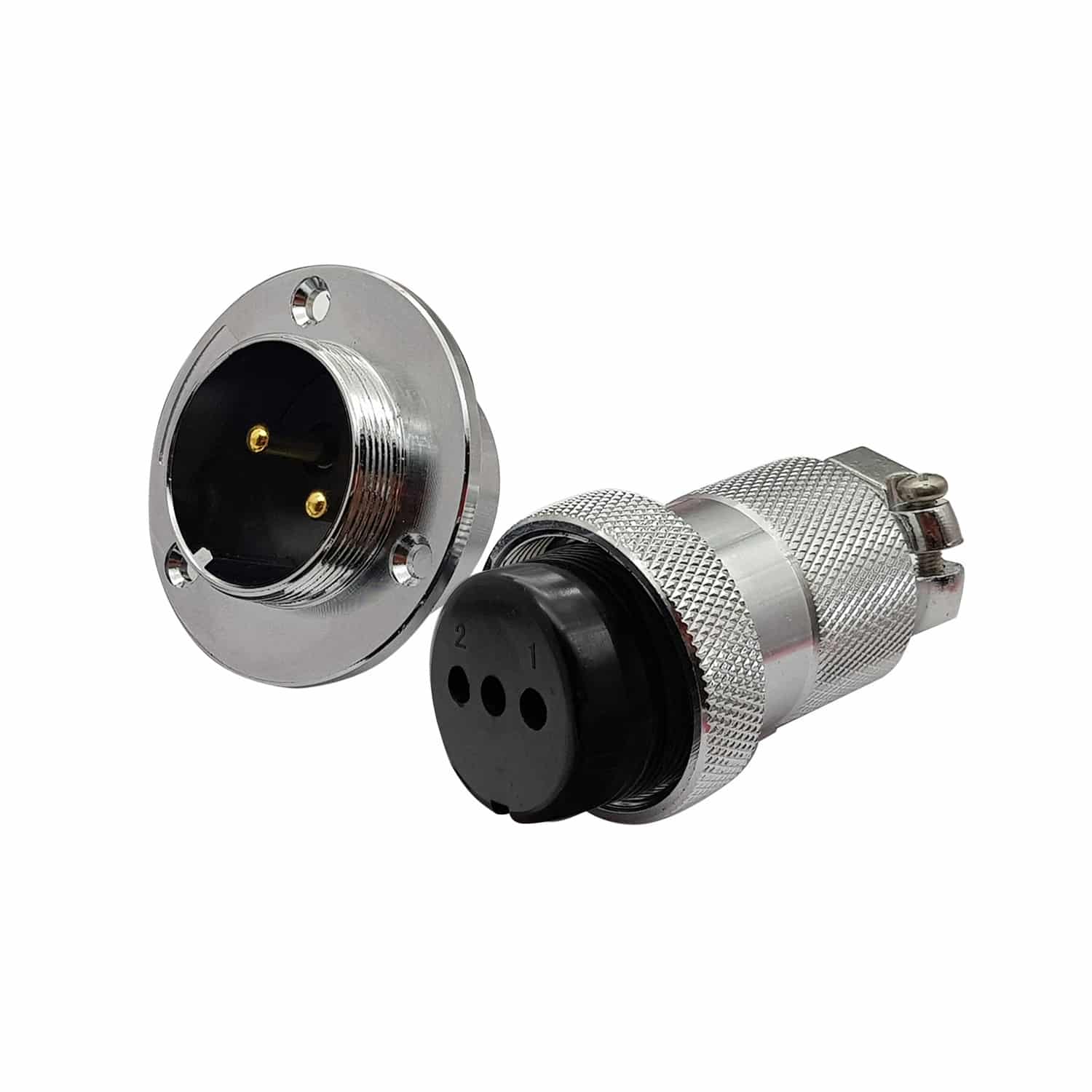

نمای بیرونی این کانکتور فلزی نظامی 2 پین قطر 30 میلی متر مدل PIN GX30 با پرداخت براق و سطح آج‌خورده روی حلقهٔ کوپلینگ، در دست‌گیری مطمئن حتی با دستکش را فراهم می‌کند. مادگیِ پنلی دارای فلنج گرد با چهار سوراخ برای پیچ‌های M3/M4 است و در مرکز آن رزوه‌ی پذیرندهٔ نری قرار دارد. روی بدنه‌ی نری، گیرهٔ بست کابل و محل عبور گلند دیده می‌شود تا فشار مکانیکی به پایه‌ها منتقل نشود. برچسب‌گذاری اعداد روی پین‌ها (۱ و ۲) خطای سیم‌بندی را کم می‌کند.

⚙️ مشخصات فنی

• نوع کانکتور: گرد (Aviation) فلزی، GX30 – 2Pin

• تعداد کنتاکت‌ها: 2 عدد (+ / – یا L / N)

• قطر جای‌گذاری پنل: ۳۰ میلی‌متر | قطر فلنج: حدود ۳۷–۳۸ میلی‌متر

• روش قفل: پیچی (Screw Coupling) با حلقه شیاردار

• جنس بدنه: آلیاژ فلزی آبکاری نیکل؛ کنتاکت‌ها برنج آبکاری‌شده

• ولتاژ نامی مرسوم: تا 250 V AC/DC

• جریان نامی مرسوم: 10 تا 20 آمپر (بسته به سری و سطح مقطع سیم)

• محدودهٔ سیم مناسب: تا حدود 2.5 mm² (پیشنهادی)

• دمای کاری متعارف: ‑20 تا +80 °C (بسته به سری)

• ایمنی/آب‌بندی: مقاوم در برابر گردوغبار سبک؛ برای فضای بازِ دائم، نسخه‌های ضدآب اختصاصی پیشنهاد می‌شود.

نکتهٔ فنی: مقدار دقیق جریان/ولتاژ مجاز را با دیتاشیت سری خریداری‌شده و دمای کاربری تطبیق دهید.

کانکتور فلزی نظامی 2 پین قطر 30 میلی متر مدل PIN GX30

🧰 راهنمای نصب کوتاه

1. روی پنل، سوراخ Ø30 mm ایجاد و جای پیچ‌های فلنج را مشخص کنید.

2. مادگی را با چهار پیچ روی پنل ببندید.

3. روی نری، سیم‌ها را لحیم یا با پیچ ترمینال (در برخی سری‌ها) متصل کرده و بست کابل را محکم کنید.

4. جهت‌ها را با اعداد پین کنترل و سپس حلقهٔ رزوه را تا حد توقف سفت کنید.

🛒 قیمت و خرید از عصرتولز

برای خرید کانکتور فلزی نظامی 2 پین قطر 30 میلی متر مدل PIN GX30 از عصرتولز، موجودی و قیمت روز به‌صورت لحظه‌ای نمایش داده می‌شود. به دلیل نوسانات بازار از درج قیمت عددی در متن خودداری می‌کنیم. امکان ثبت سفارش تکی یا عمده وجود دارد؛ اگر پروژه‌ی شما تعداد بالاست، از تیم فروش عصرتولز برای انتخاب سطح کیفیت و سری مناسب راهنمایی بگیرید.

📊 جدول مشخصات

🔄 مقایسه با محصولات مشابه

• GX20 یا GX16 (2 پین): ارزان‌تر و جمع‌وجورترند اما جریان قابل‌تحمل کمتر و قطر پنل کوچک‌تری دارند. اگر به سطح تماس بزرگ‌تر و استحکام بیشتر نیاز دارید، GX30 انتخاب بهتری است.

• سری‌های ضدآب (SP13/17/21): برای فضای باز و IP بالاتر مناسب‌اند ولی هزینه بیشتر و قطر متفاوت دارند؛ در محیط‌های سرپوشیده‌ی صنعتی، GX30 اقتصادی‌تر است.

• کانکتورهای پلاستیکی اقتصادی: وزن کم و قیمت پایین؛ اما دوام مکانیکی/حرارتی و کیفیت قفل‌ شدن آن‌ها به پای بدنهٔ فلزی GX30 نمی‌رسد.

❓ FAQ (سوالات متداول)

قطر سوراخ نصب چقدر است؟
برای مادگی پنلی، Ø30 mm لازم است؛ فلنج با چهار سوراخ پیچ تثبیت می‌شود.

آیا برای برق 220 ولت مناسب است؟
بله، در محدوده‌ی 250 V مرسوم استفاده می‌شود؛ فقط جریان و سطح مقطع سیم را متناسب با بار انتخاب کنید.

درپوش و بست کابل در بسته هست؟
بله، درپوش محافظ مادگی و بست کابل نری در این ست وجود دارد. پیچ و مهره نصب ممکن است بسته به سری تأمین متفاوت باشد.

می‌توانم آن را در فضای باز نصب کنم؟
برای فضای بازِ دائم، بهتر است از سری‌های ضدآب با درجهٔ IP مشخص استفاده کنید یا از گلند و اورینگ مناسب بهره ببرید.

برای پلاریته چه کنم؟
شماره‌گذاری روی پین‌ها (۱ و ۲) کمک می‌کند؛ در صورت انتقال DC، یکی را + و دیگری را – برچسب بزنید.
