اسیلوسکوپ قلمی هانتک مدل HANTEK PSO-2020 یک اسیلوسکوپ USB قلمی تک‌کاناله با پهنای باند 20MHz، نرخ نمونه‌برداری واقعی 96MSa/s، وضوح 8bit و حافظه حداکثر 1M نمونه است. hantek pso-2020 نمایش و ذخیره شکل موج را به رایانه می‌سپارد، اما کنترل‌های اصلی V/T، Run/Stop و Auto را روی بدنه نگه می‌دارد تا کار روی نقاط ریز برد سریع‌تر انجام شود.

🔎 معرفی hantek pso-2020

نام انگلیسی کامل: HANTEK PSO-2020 Single-Channel 20MHz USB Pen Storage Oscilloscope with 96MSa/s Real-Time Sampling, 1M-Sample Memory, DVM Readout, FFT and 20 Automatic Measurements.

این مدل نمایشگر مستقل و باتری ندارد؛ کابل USB 2.0 هم تغذیه و هم ارتباط با رایانه را فراهم می‌کند. بنابراین کیفیت تجربه کار به رایانه، درایور و نرم‌افزار سازگار وابسته است. فرم قلمی برای تماس مستقیم نوک با نقطه آزمون و استفاده از سیم زمین کوتاه طراحی شده، اما زمین USB می‌تواند به زمین رایانه متصل باشد و نباید آن را ورودی شناور یا ایزوله فرض کرد.

نام «Storage Oscilloscope» به قابلیت ثبت داده در نرم‌افزار و حافظه تا 1M نمونه اشاره دارد. این ویژگی برای پیدا کردن رخدادهای گذرا و زوم پس از ثبت مفید است، ولی فقط یک کانال ورودی دارد؛ پس برای مقایسه هم‌زمان دو سیگنال باید اسیلوسکوپ دوکاناله انتخاب شود.

⚙️ جدول مشخصات فنی HANTEK PSO-2020

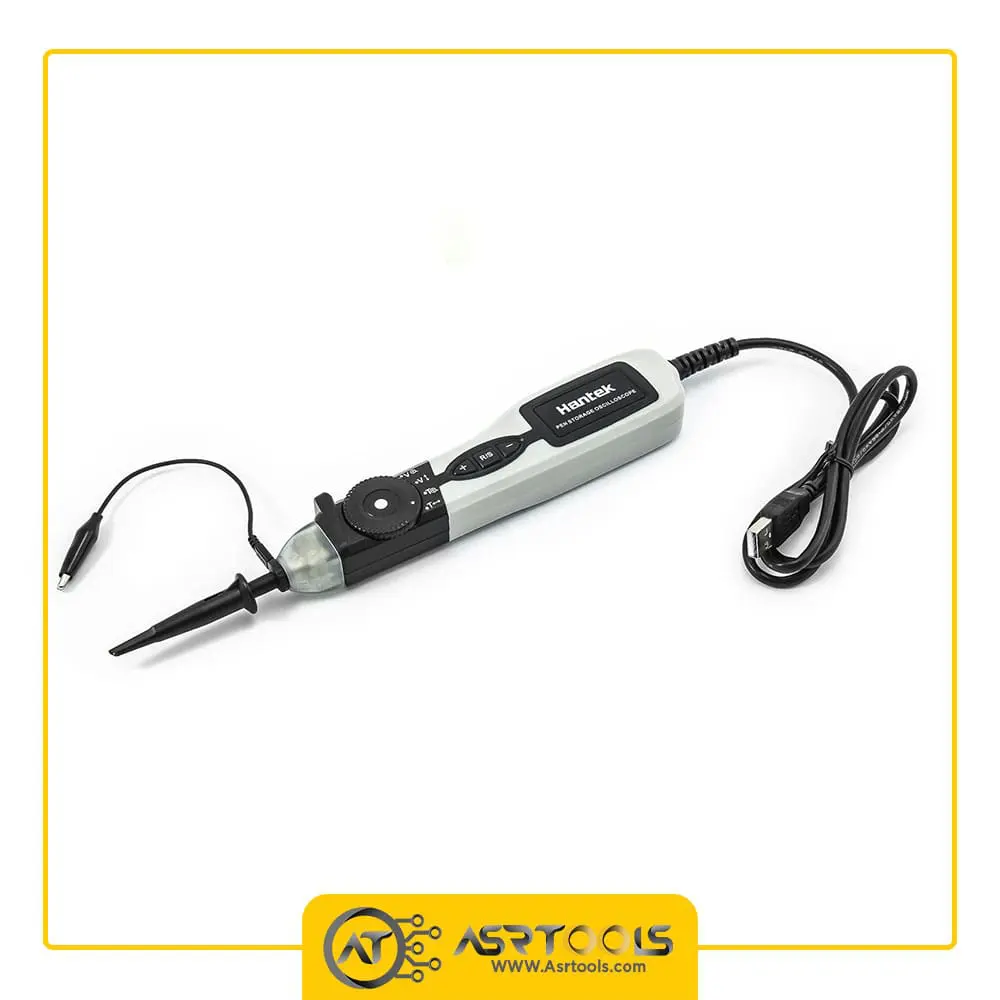

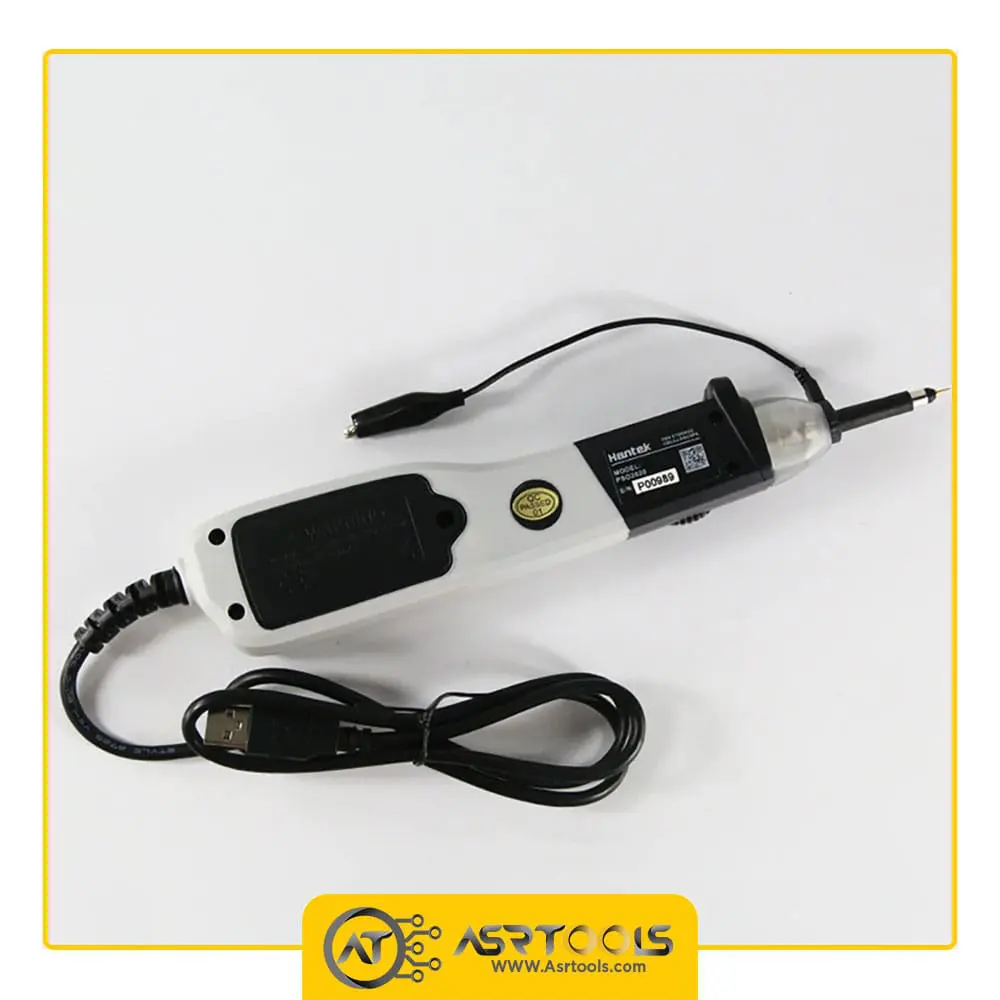

عدد 1kg صریحاً وزن پس از بسته‌بندی است و نباید به‌عنوان وزن خالص خود قلم تفسیر شود. ابعاد 200×120×35mm نیز با عنوان Volume در صفحه سازنده آمده‌اند؛ بنابراین بهتر است آن‌ها را ابعاد درج‌شده محصول/بسته بدانیم، نه اندازه‌گیری آزمایشگاهی بدنه. تصاویر واقعی، بدنه باریک، کابل USB ثابت، سیم زمین و نوک قابل دسترس را نشان می‌دهند.

📈 پهنای باند، نمونه‌برداری و حافظه

پهنای باند 20MHz محدوده پاسخ آنالوگ ورودی را توصیف می‌کند و نرخ 96MSa/s تعداد نمونه‌های ثبت‌شده در هر ثانیه است. برای موج سینوسی ساده این ترکیب کاربرد عمومی دارد، اما در پالس‌ها باید هارمونیک‌ها و سرعت لبه نیز در نظر گرفته شوند. یک عدد نمونه‌برداری بالا به‌تنهایی تضمین نمی‌کند هر لبه سریع با شکل واقعی نمایش داده شود.

حافظه تا 1M نمونه اجازه می‌دهد بازه زمانی طولانی‌تری با جزئیات مناسب ثبت و سپس روی رایانه پیمایش شود. پایه زمانی از 1ns/div تا 5000s/div تنظیم می‌شود. هنگام ثبت طولانی، نرخ مؤثر نمونه‌برداری می‌تواند با انتخاب زمان‌پایه تغییر کند؛ بنابراین برای رخداد کوتاه، ابتدا تریگر و بازه عمودی را تنظیم و سپس طول ثبت را انتخاب کنید.

تریگر Edge با لبه صعودی یا نزولی و حالت‌های Auto، Normal و Single ارائه شده است. Auto برای یافتن اولیه سیگنال، Normal برای رویدادهای تکرارشونده و Single برای توقف پس از یک رخداد مناسب است. Auto Set در بازه 100Hz تا 20MHz اعلام شده، اما تنظیم دستی معمولاً برای سیگنال‌های کم‌دامنه، نویزی یا نامنظم نتیجه بهتری می‌دهد.

🎛️ کنترل یک‌دستی و مشخصات ظاهری

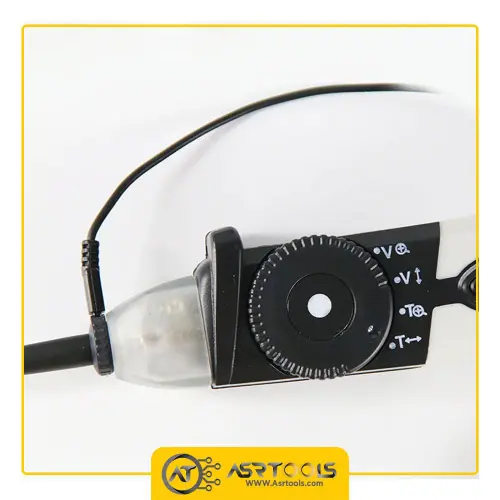

چرخ تنظیم روی بدنه امکان تغییر تقسیم ولتاژ و زمان را بدون رفت‌وبرگشت مداوم به رابط نرم‌افزار می‌دهد. کلیدهای Run/Stop و Auto نیز نزدیک انگشت قرار گرفته‌اند و LED داخلی برای روشن‌کردن نقطه آزمون در محیط کم‌نور به کار می‌رود. طراحی قلمی تماس با پدهای ریز PCB را ساده می‌کند، ولی تکیه دست و محافظ نوک باید مانع لغزش و اتصال کوتاه شوند.

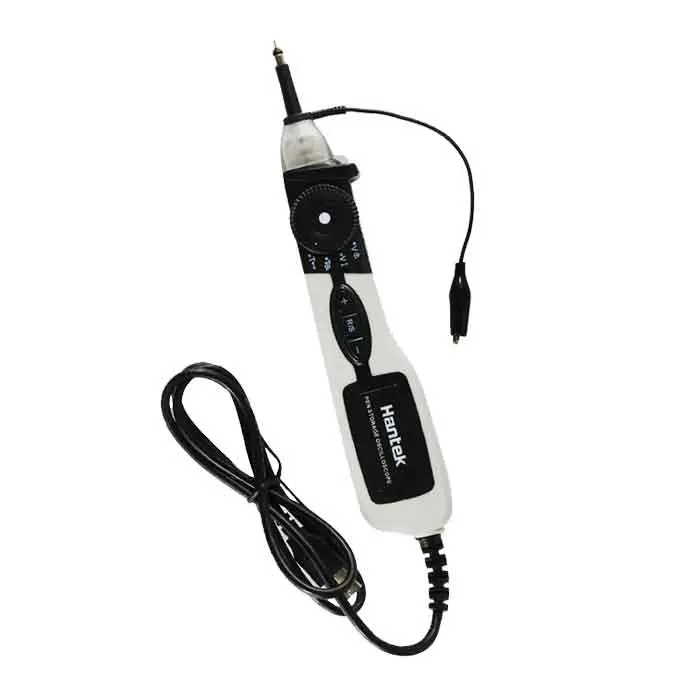

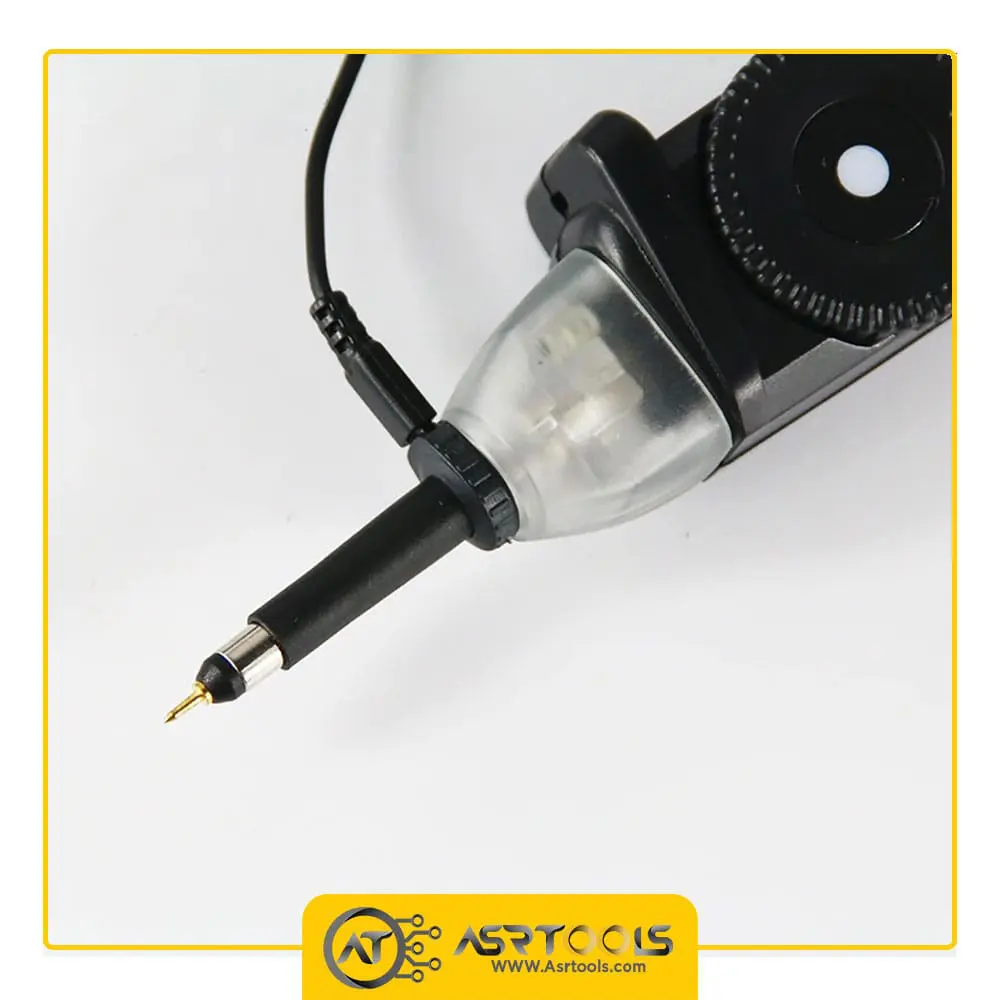

نوک اندازه‌گیری در جلو، سیم زمین کوتاه کنار آن و کابل USB در انتهای بدنه دیده می‌شوند. کوتاه‌نگه‌داشتن مسیر زمین، حلقه القایی و نویز را کاهش می‌دهد. اگر از پراب خارجی با تضعیف 10× استفاده می‌شود، نسبت پراب باید در نرم‌افزار درست انتخاب شود؛ در غیر این صورت دامنه نمایش‌داده‌شده ده برابر خطا خواهد داشت.

🖥️ نرم‌افزار، DVM و تحلیل FFT

USB 2.0 وظیفه تغذیه و ارتباط را هم‌زمان انجام می‌دهد. صفحه رسمی سیستم‌عامل‌های قدیمی Windows NT، Windows 2000/XP و Windows 7/8 را نام می‌برد و آخرین درایور فهرست‌شده تاریخ 2023 دارد. این اطلاعات تضمین نصب بی‌دردسر روی هر نسخه جدید Windows، macOS، Linux یا موبایل نیست؛ سازگاری باید با رایانه مقصد و درایور موجود بررسی شود.

قابلیت DVM نتیجه اندازه‌گیری ولتاژ را به‌صورت Real-Time نمایش می‌دهد، اما HANTEK PSO-2020 مولتی‌متر کامل چندمنظوره با ورودی جریان، مقاومت، ظرفیت و دیود نیست. در نتیجه عبارت DVM نباید با یک مولتی‌متر مستقل اشتباه شود. برای این اندازه‌گیری‌ها همچنان ابزار جداگانه لازم است.

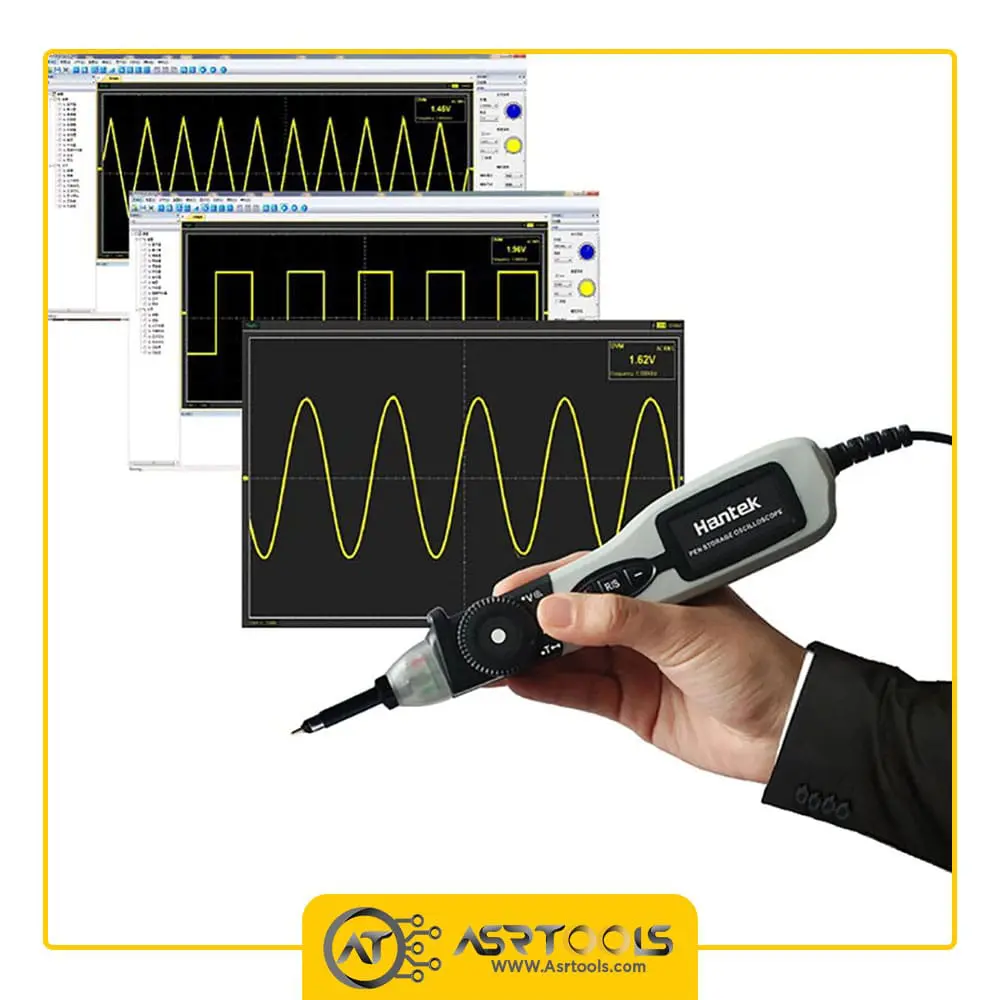

نرم‌افزار 20 اندازه‌گیری خودکار مانند Vpp، Vmax، Vmin، میانگین، RMS، فرکانس، پریود، پهنای پالس، زمان خیز و افت و Duty Cycle را ارائه می‌کند. ریاضی جمع، تفریق، ضرب و تقسیم و FFT با پنجره‌های Rectangular، Hanning، Hamming و Blackman نیز در دسترس است. FFT برای دیدن محتوای فرکانسی مفید است، اما دامنه دینامیکی و وضوح آن جای تحلیلگر طیف تخصصی را نمی‌گیرد.

🛡️ محدوده ورودی و اختلاف اسناد رسمی

دو سند رسمی درباره حساسیت و حفاظت ورودی یکسان نیستند. صفحه فعلی حساسیت 20mV/div تا 50V/div، بیشینه اندازه‌گیری ±50V بدون تضعیف و حفاظت 100V از نوع DC+AC Peak را درج می‌کند؛ راهنمای قدیمی بازه بهره را تا 20V/div، حداکثر ورودی 50V و مقدار 60Vpk را برای DC به‌علاوه قله AC زیر 10kHz بیان می‌کند.

در کار ایمن باید محدودیت محافظه‌کارانه‌تر، نسخه واقعی دستگاه و نسبت پراب مبنا باشند. حفاظت ورودی به معنی مجازبودن اندازه‌گیری برق شهر یا نقاط پرانرژی نیست. اتصال زمین قلم به زمین USB و رایانه می‌تواند در مدارهای بدون ایزولاسیون اتصال خطرناک ایجاد کند. برای برق شهر، سمت اولیه منبع تغذیه یا ولتاژ بالا، اسیلوسکوپ و پراب دارای رده ایمنی و روش اندازه‌گیری مناسب لازم است.

📦 اقلام همراه HANTEK PSO-2020

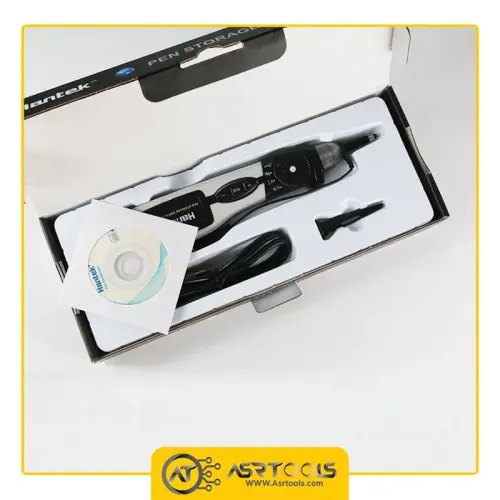

تصاویر موجود، خود قلم با کابل USB ثابت، سیم گیره زمین، نوک/محافظ جلو، جعبه و یک دیسک نرم‌افزار را نشان می‌دهند. با این حال صفحه رسمی امروز در بخش Accessories فهرست قطعی یک بسته استاندارد را نمایش نمی‌دهد؛ بنابراین تصاویر بسته قدیمی را نباید تضمین موجودی همه اقلام در هر سری تولید دانست.

پیش از سفارش، اقلام بسته تحویلی را با پشتیبانی عصرتولز کنترل کنید؛ به‌ویژه وجود نوک یدکی یا محافظ، دیسک، راهنمای چاپی و نوع جعبه. نرم‌افزار و درایور ممکن است به‌جای CD از مسیر دانلود تهیه شوند. این شفاف‌سازی از وعده‌دادن متعلقه‌ای جلوگیری می‌کند که در سری موجود واقعاً همراه کالا نیست.

⚖️ مقایسه اسیلوسکوپ قلمی و USB دوکاناله

فرم قلمی برای سرویس سیار و بررسی سریع برد مزیت دارد؛ مدل دوکاناله برای مشاهده رابطه زمانی دو سیگنال مناسب‌تر است. گزینه‌های موجود را در دسته اسیلوسکوپ قلمی عصرتولز و شاخه اسیلوسکوپ HANTEK مقایسه کنید. انتخاب باید بر اساس تعداد کانال، ایمنی ورودی و سازگاری نرم‌افزار باشد، نه فقط عدد نمونه‌برداری.

🛒 قیمت و خرید hantek pso-2020 از عصرتولز

برای خرید hantek pso-2020، قیمت روز، موجودی، گارانتی و اقلام واقعی بسته را در همین صفحه بررسی کنید؛ مبلغ نمایش‌داده‌شده هنگام ثبت سفارش معیار نهایی است. ارزش خرید آن بیشتر برای کاربری است که لپ‌تاپ Windows سازگار دارد و یک ورودی قلمی کم‌حجم برای تعمیر برد می‌خواهد.

اگر نمایشگر مستقل، باتری، دو کانال، ورودی شناور یا کار بدون رایانه لازم است، مدل دیگری انتخاب کنید. همچنین پیش از خرید از نصب درایور روی سیستم مقصد مطمئن شوید؛ قدیمی‌بودن فهرست رسمی سیستم‌عامل‌ها نکته مهمی در تصمیم‌گیری است.

❓ سوالات متداول درباره HANTEK PSO-2020

آیا دستگاه بدون رایانه کار می‌کند؟

خیر؛ نمایش شکل موج و بخش اصلی تنظیمات در نرم‌افزار رایانه است و USB هم تغذیه و ارتباط را فراهم می‌کند. کنترل‌های روی قلم فقط دسترسی سریع را آسان می‌کنند.

آیا DVM آن جای مولتی‌متر را می‌گیرد؟

خیر؛ DVM ولتاژ ورودی را لحظه‌ای نمایش می‌دهد، اما ورودی‌های مستقل جریان، مقاومت، ظرفیت و دیود یک مولتی‌متر کامل را ندارد.

حافظه 1M چه کمکی می‌کند؟

ثبت طولانی‌تر و زوم پس از دریافت را ممکن می‌کند. جزئیات واقعی همچنان به نرخ نمونه‌برداری مؤثر، زمان‌پایه، تریگر و پهنای باند وابسته‌اند.

حداکثر ولتاژ مجاز کدام است؟

صفحه فعلی ±50V اندازه‌گیری و 100V Peak حفاظت را نوشته، اما راهنمای قدیمی 60Vpk را ذکر می‌کند. برای ایمنی، نسخه واقعی دستگاه و حد محافظه‌کارانه‌تر مبناست.

آیا روی Windows جدید نصب می‌شود؟

درایور در سال 2023 فهرست شده، ولی صفحه محصول فقط نسخه‌های قدیمی Windows را نام می‌برد. سازگاری با نسخه و معماری رایانه مقصد باید پیش از خرید آزموده یا تأیید شود.

در جمع‌بندی، hantek pso-2020 یک اسیلوسکوپ تک‌کاناله قلمی 20MHz برای کار همراه رایانه است. نرخ 96MSa/s، حافظه 1M، 20 اندازه‌گیری، FFT و کنترل روی بدنه امکانات کاربردی آن هستند. شناخت زمین USB، اختلاف حدود ورودی و وابستگی به نرم‌افزار، شرط انتخاب دقیق و استفاده ایمن از این مدل است.

✅ مشخصات کوتاه و موردی

• برند و مدل: HANTEK PSO-2020
• نوع: اسیلوسکوپ USB قلمی
• پهنای باند و کانال: 20MHz، 1 کانال
• نمونه‌برداری: 96MSa/s واقعی
• وضوح و حافظه: 8bit و حداکثر 1M نمونه
• پایه زمانی: 1ns/div تا 5000s/div
• امپدانس: 1MΩ با کوپلینگ AC/DC/GND
• تحلیل: 20 اندازه‌گیری، Pass/Fail و FFT
• DVM: نمایش لحظه‌ای ولتاژ؛ نه مولتی‌متر کامل
• رابط و تغذیه: USB 2.0
• ابعاد درج‌شده: 200×120×35mm
• وزن درج‌شده: 1kg پس از بسته‌بندی
• اقلام: تصاویر بسته راهنما هستند؛ بسته تحویلی کنترل شود
