تستر عایق و تحمل ولتاژ AC پنج کیلوولت هیوکی مدل HIOKI 3174 تستر ترکیبی اقتصادی با خروجی AC تا 5 کیلوولت، ظرفیت ترانس 100VA، سنجش عایق در 500 و 1000 ولت و قابلیت Contact Check است. نام، تصویر و مشخصات این صفحه با کد دقیق 3174 تطبیق داده شده اند تا تستر AC، تستر DC، اسکنر غیرفعال یا مدل مشابه به اشتباه یک محصول شناخته نشوند.
English name: HIOKI 3174 5 kV AC Automatic Insulation and Withstanding Voltage HiTester.
🔍 معرفی تخصصی تستر عایق و تحمل ولتاژ AC پنج کیلوولت هیوکی مدل HIOKI 3174
تستر عایق و تحمل ولتاژ AC پنج کیلوولت هیوکی مدل HIOKI 3174 برای کنترل ایمنی تجهیزات و قطعات الکتریکی با آزمون پیوسته عایق و تحمل ولتاژ AC در تولید و آزمایشگاه طراحی شده است. خود دستگاه ولتاژ هایپات AC و ولتاژ تست عایق DC را تولید می کند. آزمون تحمل ولتاژ با اعمال انرژی خطرناک انجام می شود؛ بنابراین روش اتصال، حفاظ، Interlock، تخلیه و آموزش اپراتور به اندازه عدد ولتاژ اهمیت دارند.
3174 فقط هایپات AC و تست عایق 500/1000V ارائه می کند و با 3153 دارای خروجی AC/DC و برنامه 32 فایل یکسان نیست. برای Contact Check باید یک ست اضافه لید 9615 تهیه شود. پیش از سفارش باید نوع AC یا DC، بیشینه ولتاژ، جریان Cutoff، تعداد نقاط، زمان آزمون، ظرفیت بار و روش ارتباط با PLC مشخص شوند. شباهت ظاهری پنل های HIOKI به معنی یکسان بودن عملکرد نیست.
⚙️ ویژگی های کلیدی HIOKI 3174
- هایپات AC از 0.2 تا 5.00 کیلوولت
- ظرفیت ترانس 100VA
- جریان True RMS از 0.01 تا 20.0 میلی آمپر
- تست عایق 500 یا 1000 ولت
- اندازه گیری مقاومت تا 2000 مگااهم
- Contact Check با ست دوم 9615
- ذخیره 8 تنظیم برای هر حالت
- تولید ولتاژ پایدار PWM
- کنترل کامل با نرم افزار 9267
توان و ولتاژ نامی باید هم زمان بررسی شوند. دستگاهی که 5kV خروجی می دهد لزوماً نمی تواند بیشترین جریان را در همان ولتاژ و برای هر مدت فراهم کند. محدودیت زمان، توان، بار خازنی و جریان قطع باید در طراحی برنامه آزمون لحاظ شوند.
📊 جدول مشخصات فنی تستر عایق و تحمل ولتاژ AC پنج کیلوولت هیوکی مدل HIOKI 3174
| برند |
HIOKI / هیوکی |
| مدل |
3174 |
| نوع محصول |
تستر خودکار مقاومت عایقی و تحمل ولتاژ AC با Contact Check |
| ولتاژ هایپات AC |
0.2 تا 5.00 کیلوولت با تفکیک 0.01 کیلوولت |
| فرکانس |
50 یا 60 هرتز، موج سینوسی |
| اعوجاج بی بار |
حداکثر 5 درصد |
| جریان اندازه گیری |
0.01 تا 20.0 میلی آمپر True RMS |
| رنج جریان |
10mA با تفکیک 0.01mA و 20mA با تفکیک 0.1mA |
| دقت ولتاژ |
±1.5 درصد reading از 1000V به بالا و ±15V زیر 1000V |
| ولتاژ تست عایق |
500 یا 1000 ولت DC |
| محدوده مقاومت |
0.5 تا 999MΩ در 500V؛ 1 تا 999MΩ در 1000V؛ تا 2000MΩ |
| دقت مقاومت |
±4 درصد reading تا 999MΩ و ±8 درصد reading از 1000 تا 2000MΩ |
| زمان آزمون |
0.3 تا 999 ثانیه |
| Ramp/Delay |
Ramp بالا/پایین و تاخیر عایق 0.1 تا 99.9 ثانیه |
| حافظه |
8 شرط برای هایپات و 8 شرط برای عایق |
| Contact Check |
نیازمند ست دوم لید 9615 |
| توان مصرفی |
حداکثر 200VA |
| تغذیه |
100 تا 240 ولت AC، 50/60Hz |
| ابعاد |
حدود 320×155×395 میلی متر |
| وزن |
حدود 15 کیلوگرم |
مشخصات دقت در شرایط مرجع و ناحیه تضمین شده معتبرند. Full Scale، Reading و Digit مفاهیم متفاوت دارند و نباید یک درصد تبلیغاتی به کل دامنه تعمیم داده شود. برای آزمون استاندارد، نسخه معتبر استاندارد و دفترچه همان کد سفارش ملاک نهایی هستند.
⚡ تفاوت هایپات، مقاومت عایقی و BDV
هایپات بررسی می کند عایق برای زمان و ولتاژ مشخص بدون عبور جریان بیش از حد دوام می آورد. تست مقاومت عایقی جریان نشتی را به مقدار مقاومت تبدیل می کند. آزمون BDV ولتاژ شکست یا استحکام عایقی را با افزایش کنترل شده ولتاژ تعیین می کند و معمولاً آزمونی مخرب یا نزدیک به مرز تخریب است.
یک نتیجه خوب در مقاومت عایقی به تنهایی تحمل ولتاژ گذرا را تضمین نمی کند و عبور از هایپات نیز همه عیوب سطحی را نشان نمی دهد. برنامه کنترل کیفیت باید بر اساس استاندارد محصول و تحلیل خطر، آزمون های لازم و ترتیب آن ها را مشخص کند.
🧪 تنظیم ولتاژ، جریان و زمان
ولتاژ از استاندارد، ولتاژ کاری و کلاس عایق استخراج شود. حد جریان Cutoff باید نشتی طبیعی، جریان شارژ و خطای دستگاه را پوشش دهد، اما آن قدر بالا نباشد که شکست واقعی دیر قطع شود. زمان Rise از شوک ناگهانی و جریان شارژ کنترل نشده جلوگیری می کند و زمان Fall یا تخلیه، انرژی باقی مانده را کاهش می دهد.
نمونه های سالم، مرزی و معیوب واقعی برای اعتبارسنجی استفاده شوند. مقدار ولتاژ، جریان، مقاومت، زمان و نتیجه در چند تکرار ثبت شود. حد PASS/FAIL باید میان توزیع سالم و عیب فاصله کافی داشته باشد؛ انتخاب حد از یک نمونه یا کپی تنظیم دستگاه دیگر قابل اتکا نیست.
🔌 Contact Check و جلوگیری از False PASS
مدار باز یا تماس ضعیف ممکن است جریان بسیار کمی نشان دهد و به اشتباه PASS شود. Contact Check قبل از اعمال ولتاژ، پیوستگی یا ظرفیت دیده شده را بررسی می کند. آستانه باید با فیکسچر و قطعه واقعی تنظیم شود تا تغییر طبیعی قطعه به عنوان قطع اتصال تفسیر نشود.
مدل هایی که برای Contact Check به لید دوم نیاز دارند فقط با یک ست معمولی این قابلیت را کامل نمی کنند. تعداد لید و مسیر High/Low باید مطابق راهنمای همان مدل باشد. فرسودگی نوک، رله و کابل با قطعه مرجع در شروع شیفت پایش شود.
🛡️ Interlock، حفاظ و تخلیه
فیکسچر باید محصور و دارای کلید در باشد. باز شدن حفاظ باید خروجی را قطع و تخلیه را آغاز کند. چراغ هشدار مستقل و توقف اضطراری، وضعیت ولتاژ را برای اپراتور روشن می کنند. نرم افزار یا پیام روی نمایشگر به تنهایی جایگزین حفاظ سخت افزاری نیست.

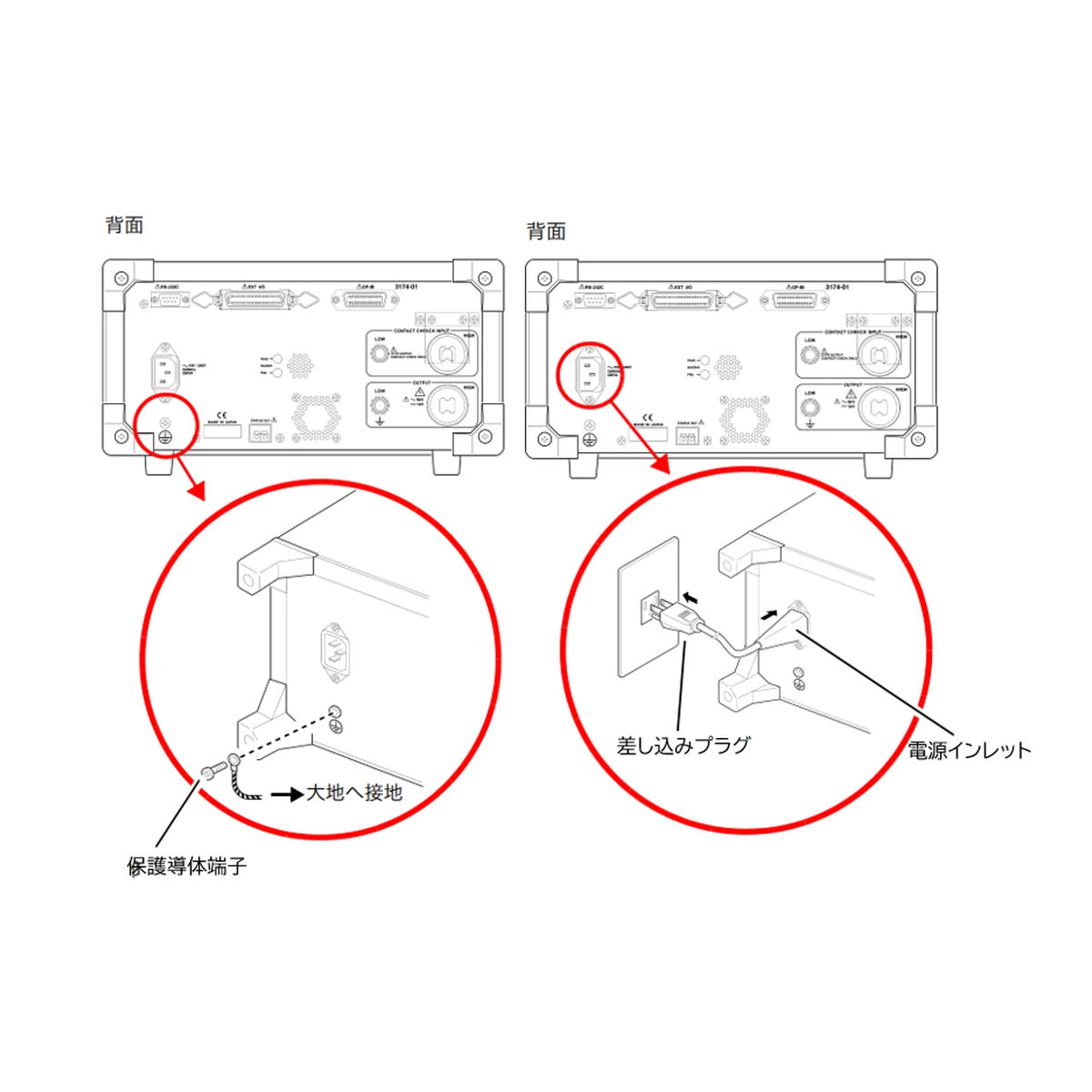

پس از پایان آزمون، بار خازنی ممکن است انرژی نگه دارد. پیش از لمس، ولتاژ با روش ایمن تأیید و زمان تخلیه کافی رعایت شود. ارت حفاظتی دستگاه و فیکسچر باید مستقل از مسیر اندازه گیری و طبق دستور سازنده متصل شوند.
🏭 اتوماسیون و آزمون چندنقطه ای
EXT I/O برای Trigger، وضعیت و نتیجه و رابط سریال یا شبکه برای تنظیم و ثبت داده استفاده می شوند. نوع NPN/PNP، سطح ولتاژ، زمان بندی و رفتار هنگام خطا باید با PLC تطبیق داده شوند. کلید ایمنی نباید فقط از منطق نرم افزاری عبور کند.
در اسکن چندنقطه ای، مسیر قبلی باید پیش از وصل مسیر بعدی قطع و تخلیه شود. ترتیب High و Low، زمان عملکرد رله و ولتاژ مجاز هر کانال بررسی شوند. دستگاه کمکی که فقط مسیر را سوئیچ می کند، منبع ولتاژ یا اندازه گیری مستقل محسوب نمی شود.
📈 ثبت داده و تحلیل خطا
شناسه قطعه، برنامه، ولتاژ واقعی، جریان، مقاومت، زمان، مسیر اسکن و نتیجه Contact Check ذخیره شوند. برای شکست، شکل موج یا نرخ تغییر ولتاژ می تواند تفاوت میان Arc، آلودگی، Burr و تماس نامناسب را روشن کند. داده خام برای تحلیل ریشه ای از PASS/FAIL تنها ارزشمندتر است.
تغییر تنظیمات باید سطح دسترسی و تاریخچه داشته باشد. نسخه برنامه آزمون در کنار نتیجه ثبت شود تا تغییر ناخواسته حدها روی محصول های بعدی پنهان نماند. پشتیبان تنظیمات قبل از به روزرسانی یا تعویض دستگاه تهیه شود.
🌡️ اثر محیط و فیکسچر
رطوبت، گردوغبار، فلاکس و اثر انگشت مسیر نشتی سطحی می سازند. فاصله خزشی، فاصله هوایی و جنس نگهدارنده فیکسچر باید برای بیشینه ولتاژ طراحی شوند. کابل ولتاژ بالا از کابل کنترل و بدنه فلزی دور و در مسیر ثابت نگه داشته شود.
اندازه گیری در دمای متفاوت می تواند مقاومت عایقی را تغییر دهد. شرایط محیط و زمان تثبیت نمونه کنار نتیجه ثبت شوند. قطعه یا فیکسچر مرطوب نباید با افزایش حد یا ولتاژ پنهان شود؛ علت فرایندی باید اصلاح شود.
⚖️ مقایسه HIOKI 3174 با مدل های نزدیک
| مدل |
تفاوت کاربردی |
| HIOKI 3153 |
3153 علاوه بر AC، هایپات DC تا 5kV و برنامه های 50 مرحله ای دارد؛ 3174 راهکار ساده تر ACW+IR است. |
| HIOKI ST5520 |
ST5520 فقط مقاومت عایقی تا 1000V را سریع می سنجد و هایپات 5kV ندارد. |
| HIOKI ST5680A |
ST5680A هایپات DC تا 8kV و تحلیل شکل موج باتری دارد؛ 3174 هایپات AC تا 5kV است. |
برای مرور گروه ها به HIOKI Hipot Testers، HIOKI Electrical Safety Testers و HIOKI Insulation Testers مراجعه کنید. نشانی و متن پیوندهای داخلی انگلیسی نگه داشته شده اند.
📦 اقلام همراه محصول
- یک ست لید ولتاژ بالا 9615 قرمز و مشکی، طول 1.5 متر
- کابل برق
- دفترچه راهنما
- صفحه جلوگیری از جدا شدن کابل
- ست دوم 9615 برای Contact Check جداگانه است
اقلام تصویرشده همیشه داخل بسته پایه نیستند. برای HIOKI 3174 کد لید، تعداد مسیر، رابط ارتباطی، کنترل باکس و نرم افزار باید در پیش فاکتور صریحاً درج شوند.
✅ چک لیست انتخاب
- نوع آزمون: ACW، DCW، IR، BDV یا Scanner مشخص شود.
- حد ولتاژ: کمترین رتبه میان دستگاه، لید و فیکسچر ملاک است.
- بار: ظرفیت و جریان نشتی نمونه با توان دستگاه تطبیق داده شود.
- تعداد نقاط: مسیر و ترتیب سوئیچینگ پیش از خرید طراحی شود.
- ایمنی: حفاظ، Interlock، چراغ و تخلیه در BOM قرار گیرند.
🛒 قیمت و خرید تستر عایق و تحمل ولتاژ AC پنج کیلوولت هیوکی مدل HIOKI 3174
این صفحه مرجع فنی عصرتولز است و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت فرضی باقی می ماند. برای استعلام، نام کامل تستر عایق و تحمل ولتاژ AC پنج کیلوولت هیوکی مدل HIOKI 3174، آزمون، ولتاژ، جریان، زمان، تعداد نقاط و کد لید را اعلام کنید تا پیکربندی اشتباه انتخاب نشود.
❓ سوالات متداول (FAQ)
آیا صفحه دقیقاً مربوط به HIOKI 3174 است؟
بله؛ نام، تصاویر و مشخصات با همین کد کنترل شده اند.
آیا بالاترین ولتاژ همیشه بهتر است؟
خیر؛ ولتاژ باید از استاندارد و تحمل محصول استخراج شود.
چرا Contact Check مهم است؟
چون مدار باز می تواند جریان کم و نتیجه PASS کاذب ایجاد کند.
آیا همه لیدهای HIOKI با هم سازگارند؟
خیر؛ کانکتور، ولتاژ و ساختار Contact Check مدل ها متفاوت است.
آیا پس از PASS می توان فوری قطعه را لمس کرد؟
خیر؛ باید پایان تخلیه و بی ولتاژ بودن تأیید شود.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمی کند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: 3174
- نوع: تستر خودکار مقاومت عایقی و تحمل ولتاژ AC با Contact Check
- ولتاژ هایپات AC: 0.2 تا 5.00 کیلوولت با تفکیک 0.01 کیلوولت
- فرکانس: 50 یا 60 هرتز، موج سینوسی
- اعوجاج بی بار: حداکثر 5 درصد
- جریان اندازه گیری: 0.01 تا 20.0 میلی آمپر True RMS
- رنج جریان: 10mA با تفکیک 0.01mA و 20mA با تفکیک 0.1mA
- دقت ولتاژ: ±1.5 درصد reading از 1000V به بالا و ±15V زیر 1000V
- ولتاژ تست عایق: 500 یا 1000 ولت DC
- محدوده مقاومت: 0.5 تا 999MΩ در 500V؛ 1 تا 999MΩ در 1000V؛ تا 2000MΩ
- دقت مقاومت: ±4 درصد reading تا 999MΩ و ±8 درصد reading از 1000 تا 2000MΩ
- زمان آزمون: 0.3 تا 999 ثانیه
- Ramp/Delay: Ramp بالا/پایین و تاخیر عایق 0.1 تا 99.9 ثانیه
- حافظه: 8 شرط برای هایپات و 8 شرط برای عایق
- Contact Check: نیازمند ست دوم لید 9615
- توان مصرفی: حداکثر 200VA
