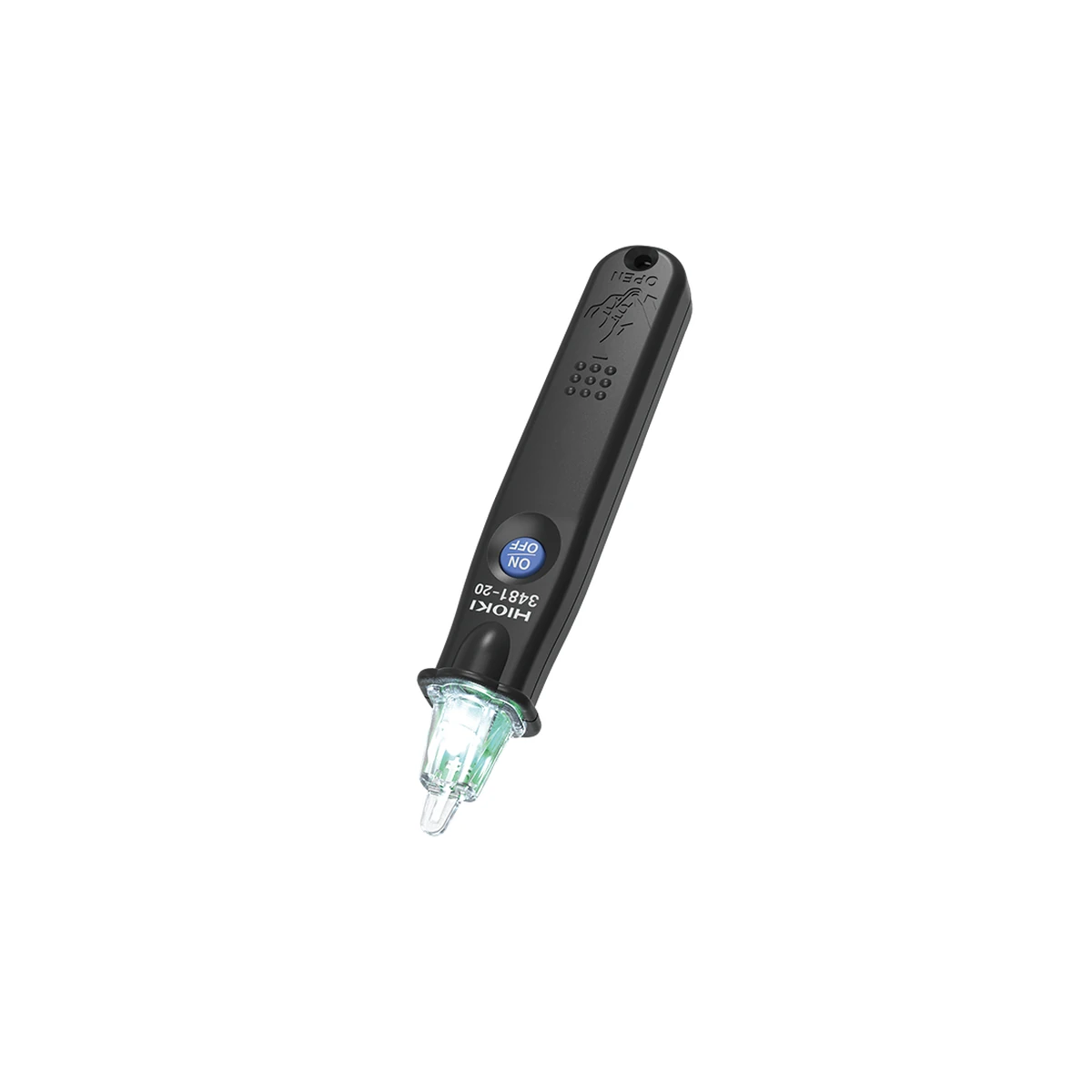

فازمتر القایی 40 تا 600 ولت هیوکی مدل HIOKI 3481-20 فازمتر قلمی و غیرتماسی برای تشخیص ولتاژ AC از 40 تا 600 ولت است که هشدار نوری و صوتی، چراغ سفید و رده CAT IV 600 V دارد. این صفحه با کد کامل 3481-20 تطبیق داده شده است تا مدلهای نزدیک با رنج، قطر کلیپس یا نوع عملکرد متفاوت به اشتباه یکی تلقی نشوند.
English name: HIOKI 3481-20 Pen-Style Non-Contact AC Voltage Detector for 40 to 600 V.
🔍 معرفی و کاربرد فازمتر القایی 40 تا 600 ولت هیوکی مدل HIOKI 3481-20
فازمتر القایی 40 تا 600 ولت هیوکی مدل HIOKI 3481-20 ابزاری برای تشخیص سریع و ایمنتر وضعیت الکتریکی است. کد سفارش فعلی 3481-20 است. این ابزار فقط وجود میدان ولتاژ AC را تشخیص میدهد و مقدار عددی، توالی فاز یا ولتاژ DC را اندازه نمیگیرد؛ نتیجه منفی به تنهایی اثبات بیبرقبودن مدار نیست. این گروه ابزار مکمل روشهای ایزولهسازی و اندازهگیریاند و نباید تنها بر پایه یک چراغ یا بوق درباره بیخطر بودن مدار تصمیم گرفت.
نوک آشکارساز به عایق سیم نزدیک میشود و در حضور ولتاژ، LED قرمز و بوق فعال میشوند. حساسیت بیشینه قابل تنظیم است و مقدار کارخانهای 80 ولت اعلام شده؛ روش آزمون قبل و بعد از کار روی منبع شناختهشده ضروری است. شدت میدان، ضخامت عایق، آرایش کابل، شیلد فلزی و فاصله از هادیهای مجاور میتوانند روی تشخیص غیرتماسی اثر بگذارند. محدوده کاربرد و محدودیت مدل باید قبل از ورود به تابلو مشخص شود.
⚙️ ویژگیهای کلیدی HIOKI 3481-20
- تشخیص غیرتماسی 40 تا 600 ولت AC
- هشدار LED قرمز و بوق
- چراغ سفید برای محیط کم نور
- حساسیت قابل تنظیم 40 تا 80 ولت
- بدنه قلمی با گیره جیبی
- کنترل وضعیت باتری
- خاموشی خودکار سه دقیقهای
- CAT IV 600 V
رنگها و نشانههای دستگاه برای تفسیر سریع طراحی شدهاند، اما کاربر باید معنای دقیق هر الگو را پیش از استفاده بداند. باتری ضعیف، اتصال ناقص کلیپس یا قرارگیری روی کابل نامناسب میتواند نتیجه را مخدوش کند؛ کنترل باتری و آزمون عملکرد روی منبع شناختهشده بخشی از فرایند است.
📊 جدول مشخصات فنی فازمتر القایی 40 تا 600 ولت هیوکی مدل HIOKI 3481-20
| برند |
HIOKI / هیوکی |
| مدل |
3481-20 |
| نوع محصول |
آشکارساز ولتاژ AC غیرتماسی قلمی |
| وظیفه |
تشخیص وجود ولتاژ AC |
| رنج کاری |
40 تا 600 ولت AC |
| شرط مرجع |
تماس با عایق سیم PVC معادل 600 ولت و سطح مقطع 2 میلی متر مربع |
| حساسیت بیشینه |
قابل تنظیم 40 تا 80 ولت؛ تنظیم کارخانه 80 ولت |
| فرکانس |
50/60 هرتز |
| هشدار |
LED قرمز و بوق |
| چراغ کار |
LED سفید |
| خاموشی خودکار |
پس از حدود 3 دقیقه بی فعالیتی |
| ایمنی |
CAT IV 600 V |
| ابعاد |
20×126×15 میلی متر بدون برآمدگی |
| وزن |
30 گرم با باتری |
| تغذیه |
سه باتری دکمه ای LR44؛ حدود 5 ساعت |
رنجهای جدول تنها در شرایط تعریفشده سازنده معتبرند. عبارت غیرتماسی به معنی مصونیت از خطر برق نیست؛ بدنه ابزار، عایق کابل، رده CAT و روش کار باید با محل نصب سازگار باشند. اگر کابل شیلددار یا خارج از قطر مجاز باشد، از روش اندازهگیری جایگزین استفاده شود.
🧭 روش استفاده و تفسیر نتیجه

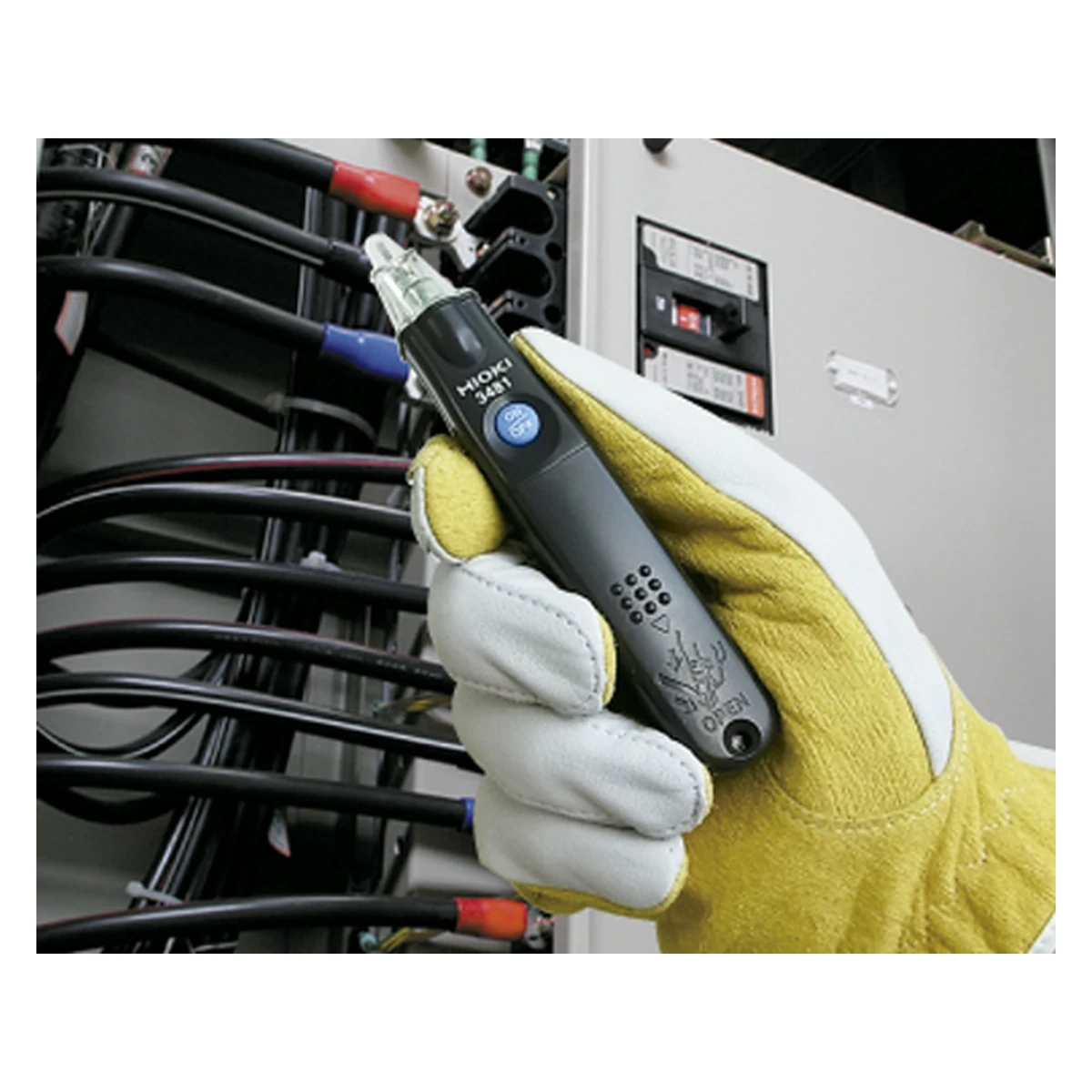

پیش از نزدیکشدن به مدار، تجهیزات حفاظت فردی و مرز ایمنی متناسب با رده نصب انتخاب شوند. ابزار روشن، وضعیت باتری کنترل و عملکرد آن روی منبع شناختهشده آزموده شود. سپس حسگر یا کلیپس فقط طبق ترتیب، رنگ و محل توصیهشده سازنده روی عایق قرار گیرد.
پس از مشاهده نتیجه، ابزار دوباره روی منبع شناختهشده کنترل شود. این آزمون قبل و بعد کمک میکند خاموششدن باتری یا خرابی ناگهانی در طول کار پنهان نماند. برای صدور گزارش، مدل کامل دستگاه، محدوده ولتاژ، آرایش سیمها و نتیجه هر فاز ثبت شوند.
🧱 طراحی ظاهری و نگهداری
بدنه و رابط دستگاه برای استفاده میدانی و مشاهده سریع ساخته شدهاند. چراغ پسزمینه، بوق، نشانگر جهت یا گیره جیبی با توجه به مدل کار را در تابلو آسان میکنند. کابلها و کلیپسها باید بدون کشش، پیچخوردگی یا فشار مکانیکی نگهداری شوند.
سطوح حسگر خشک و تمیز بمانند و هیچ شکستگی در عایق وجود نداشته باشد. در انبارش طولانی باتری خارج شود. پس از سقوط یا ضربه، ظاهر سالم به تنهایی کافی نیست و آزمون عملکرد باید پیش از بازگشت ابزار به سرویس انجام شود.
⚖️ مقایسه HIOKI 3481-20 با مدلهای نزدیک
| مدل مقایسهای |
تفاوت کاربردی |
| HIOKI PD3129 |
جهت توالی سه فاز را با سه کلیپس مشخص میکند؛ 3481-20 تنها حضور ولتاژ AC را نقطهای تشخیص میدهد. |
| HIOKI PD3259-50 |
ولت متر و توالی سنج سه فاز کامل با نمایش عددی است و برای بازرسی دقیقتر استفاده میشود. |
برای مشاهده گروههای مرتبط از HIOKI Voltage Detectors و HIOKI Digital Multimeters استفاده کنید. متن و نشانی پیوندهای داخلی انگلیسی هستند. مقایسه درست باید بر اساس عملکرد واقعی، رنج، قطر کابل، نمایش عددی، محتویات بسته و رده ایمنی انجام شود.
📦 اقلام همراه محصول
- سه باتری دکمه ای LR44 آزمایشی
- دفترچه راهنما
فهرست بالا فقط برای کد همین صفحه است. آداپتور بیسیم، کلیپس یا کیف اضافهای که صریحاً نام برده نشده، جزو بسته پایه نیست. پیش از سفارش لوازم جانبی، کد کامل HIOKI 3481-20 و سازگاری مکانیکی و ایمنی آن بررسی شود.
🛡️ نکات ایمنی و کنترل کیفیت
- آزمون قبل و بعد: پاسخ ابزار روی منبع شناختهشده کنترل شود.
- رده CAT: ابزار و روش کار با محل نصب هماهنگ باشند.
- عایق سالم: روی کابل آسیبدیده، خیس یا خارج از قطر مجاز استفاده نشود.
- تشخیص منفی: نبود هشدار به تنهایی اثبات بیبرقبودن نیست.
- باتری: نشانگر باتری پیش از هر شیفت بررسی شود.
- ثبت نتیجه: مدل، رنج، آرایش فاز و شرایط آزمون در گزارش نوشته شوند.
🛒 قیمت و خرید فازمتر القایی 40 تا 600 ولت هیوکی مدل HIOKI 3481-20
این صفحه برای مرجع فنی عصرتولز آماده شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت حدسی باقی میماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه درج میشود. هنگام استعلام، نام کامل فازمتر القایی 40 تا 600 ولت هیوکی مدل HIOKI 3481-20، کد 3481-20، رنج ولتاژ و قطر کابل را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً مربوط به HIOKI 3481-20 است؟
بله؛ نام، تصاویر، رنج و اقلام همراه با همین کد رسمی تطبیق داده شدهاند.
آیا تشخیص منفی یعنی مدار قطع است؟
خیر؛ نتیجه منفی ابزار غیرتماسی به تنهایی کافی نیست و باید روش تأیید بیبرقی مصوب اجرا شود.
آیا روی کابل شیلددار قابل استفاده است؟
فقط اگر سازنده صریحاً پشتیبانی کرده باشد. شیلد میتواند میدان را مسدود کند و برای PD3259-50 پشتیبانی نشده است.
آیا مدلهای PD3129 و PD3129-10 یکساناند؟
خیر؛ قطر کلیپس، سقف ولتاژ و وزن متفاوت دارند و باید با کد کامل انتخاب شوند.
چرا قیمت نمایش داده نمیشود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای محصول ناموجود قیمت فرضی ثبت نمیکند.
آیا تصاویر رسمی و دقیقاند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نسبت مربع و پسزمینه سفید بهینه شدهاند.
