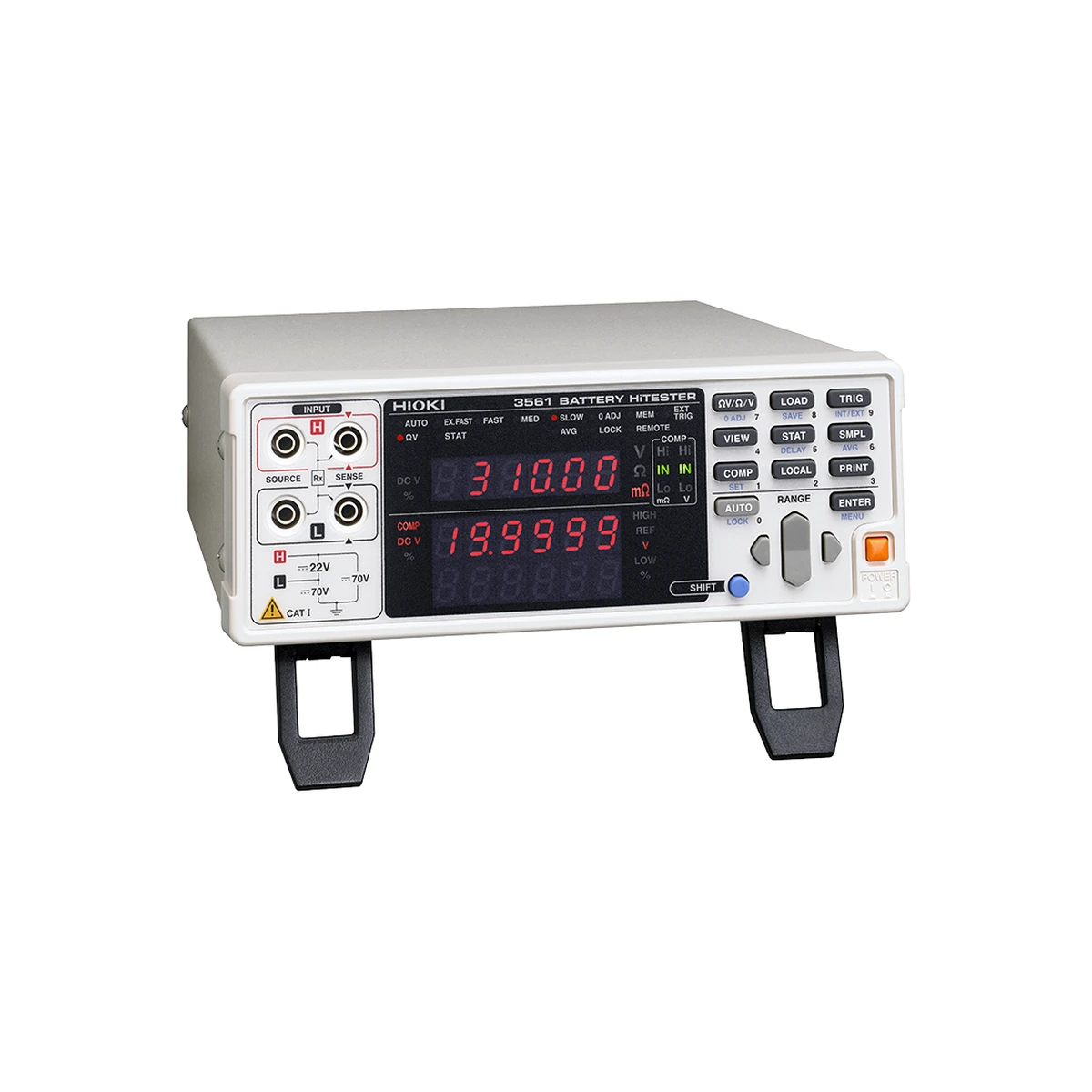

تستر باتری رومیزی 20 ولت هیوکی مدل HIOKI 3561 مقاومت داخلی و ولتاژ باتری‌های کوچک را هم‌زمان با دو رنج مقاومت 300 میلی‌اهم و 3 اهم، ورودی DC تا 20 ولت و نمونه‌برداری از 4 میلی‌ثانیه اندازه می‌گیرد. اطلاعات، نام و تصاویر این صفحه با کد کامل 3561 تطبیق داده شده اند تا مدل های نزدیک یا نسخه های دارای پسوند به اشتباه یک کالا شناخته نشوند.
English name: HIOKI 3561 20 V Bench Battery HiTester with 300 mΩ/3 Ω Resistance Ranges and 4 ms Extra-Fast Sampling.
🔍 معرفی و کاربرد تستر باتری رومیزی 20 ولت هیوکی مدل HIOKI 3561
تستر باتری رومیزی 20 ولت هیوکی مدل HIOKI 3561 برای تست سریع مقاومت داخلی و ولتاژ سلول و پک کوچک در خطوط تولید باتری موبایل، تجهیزات قابل‌حمل و ایستگاه‌های کنترل کیفیت خودکار طراحی شده است. سنجش مقاومت داخلی باتری فقط خواندن یک عدد نیست؛ روش اتصال، وضعیت شارژ، دما، زمان استراحت، محل تماس پراب و رنج انتخابی روی نتیجه اثر دارند. اندازه گیری چهار ترمیناله کمک می کند مقاومت کابل و اتصال از مقدار بسیار کوچک باتری جدا شود، اما این مزیت زمانی حفظ می شود که هر دو تماس جریان و حس ولتاژ روی سطح تمیز و پایدار قرار گیرند.
مدل پایه 3561 است و نسخه 3561-01 رابط GP-IB داخلی دارد. صفحه رسمی آن را «در حال ارتقا» و BT3561A را نسل جایگزین معرفی می‌کند؛ 3561 با BT3561A یا 3561-01 یکسان نیست و این صفحه فقط برای کد پایه 3561 نوشته شده است. بنابراین هنگام سفارش باید کد کامل، رنج ولتاژ، پراب موردنیاز و شیوه ارتباط با خط تولید یا نرم افزار مشخص شود. تفاوت پسوند یا یک حرف در خانواده تسترهای هیوکی می تواند به تغییر ولتاژ مجاز، اقلام همراه یا امکانات ارتباطی منجر شود.
⚙️ ویژگی های کلیدی HIOKI 3561
- اندازه‌گیری هم‌زمان مقاومت داخلی و ولتاژ DC
- دو رنج 300mΩ و 3Ω
- تفکیک مقاومت 10 و 100 میکرو‌اهم
- ولتاژ تا ±19.9999V با تفکیک 0.1mV
- نمونه‌برداری Extra-Fast در 4ms
- روش AC چهار ترمیناله در 1kHz
- Comparator مستقل مقاومت و ولتاژ با نتیجه PASS/FAIL
- رابط EXT I/O و RS-232C؛ GP-IB فقط در 3561-01
مقاومت داخلی برای مقایسه سلول ها، کنترل کیفیت اتصال و مشاهده روند فرسودگی مفید است، اما به تنهایی ظرفیت واقعی یا ایمنی باتری را تضمین نمی کند. ولتاژ، دما، تاریخچه استفاده و آزمون های تخصصی متناسب با شیمی باتری باید کنار آن بررسی شوند. حد PASS یا FAIL نیز باید از داده مرجع سالم، تلرانس فرایند و دستورالعمل سازنده باتری گرفته شود.
📊 جدول مشخصات فنی تستر باتری رومیزی 20 ولت هیوکی مدل HIOKI 3561
| برند |
HIOKI / هیوکی |
| مدل |
3561 |
| نوع محصول |
تستر رومیزی مقاومت داخلی و ولتاژ باتری تا 20 ولت |
| وضعیت مدل |
در حال ارتقا؛ نسل پیشنهادی سازنده BT3561A است |
| حداکثر ولتاژ اعمالی |
±22V DC؛ حداکثر 60V DC نسبت به زمین |
| رنج مقاومت |
300mΩ و 3Ω |
| محدوده نمایش مقاومت |
تا 310.00mΩ و 3.1000Ω |
| تفکیک مقاومت |
10µΩ در رنج 300mΩ و 100µΩ در رنج 3Ω |
| دقت مقاومت |
±0.5% reading ±5 digits؛ با مؤلفه اضافی در سرعت‌های بالاتر |
| فرکانس و جریان تست |
1kHz ±0.2Hz؛ جریان 10mA در 300mΩ و 1mA در 3Ω |
| ولتاژ مدار باز |
7V Peak |
| رنج ولتاژ |
20V DC، محدوده ±19.9999V |
| تفکیک و دقت ولتاژ |
0.1mV؛ دقت ±0.01% reading ±3 digits با مؤلفه سرعت |
| نرخ نمونه‌برداری |
4ms Extra-Fast، 12ms Fast، 35ms Medium و 150ms Slow |
| Comparator |
قضاوت Hi/IN/Lo مستقل برای مقاومت و ولتاژ و خروجی منطقی PASS/FAIL |
| رابط‌ها |
EXT I/O، RS-232C و Printer؛ GP-IB فقط در 3561-01 |
| تغذیه |
100 تا 240VAC، فرکانس 50/60Hz، حداکثر 30VA |
| ابعاد |
215×80×295 میلی‌متر |
| وزن |
حدود 2.4 کیلوگرم |
| تضمین دقت |
یک سال |
دقت های جدول برای شرایط مرجع سازنده بیان شده اند. نزدیک مرز رنج، در حضور نویز یا با تماس ناپایدار باید سهم خطای رقم، تکرارپذیری و مشخصات پراب نیز در نظر گرفته شود. حداکثر نمایش، رزولوشن و دقت سه مفهوم متفاوت اند و نباید به جای یکدیگر استفاده شوند.
🧭 روش اندازه گیری درست مقاومت داخلی باتری
پیش از تست، نوع باتری و بیشترین ولتاژ آن با محدوده مجاز دستگاه تطبیق داده شود. سطح ترمینال تمیز و عاری از اکسید باشد و پراب چهار سیمه بدون لغزش قرار گیرد. تنظیم صفر با همان پراب و آرایش توصیه شده انجام شود. برای مقایسه دوره ای، محل تماس، جهت پراب، دما، میزان شارژ و فاصله زمانی از شارژ یا دشارژ تا حد ممکن ثابت بمانند.
در بانک های باتری فعال، دستورالعمل ایمنی سایت، عایق کاری پراب و جلوگیری از اتصال کوتاه اولویت دارد. برای خط تولید نیز Contact Check، زمان Delay و حدهای Comparator باید با قطعه مرجع اعتبارسنجی شوند. سرعت اسمی دستگاه بخشی از زمان چرخه است؛ حرکت فیکسچر، پایدارشدن سیگنال و ارتباط با کنترلر نیز باید در زمان کل محاسبه شوند.
🏭 کاربرد در نگهداری و کنترل کیفیت
در نگهداری UPS و مخابرات، ثبت روند هر باتری از مقایسه یک عدد با حد عمومی ارزش بیشتری دارد. افزایش تدریجی مقاومت داخلی یا اختلاف غیرعادی میان واحدهای یک رشته می تواند نیاز به بررسی اتصال، دما یا سلامت باتری را نشان دهد. نتیجه غیرعادی باید پس از کنترل تماس و تکرار آزمون تأیید شود.
در کارخانه، داده مقاومت و ولتاژ می تواند برای جداسازی خودکار قطعه، پایش کیفیت جوش و کنترل یکنواختی ماژول استفاده شود. حدها نباید فقط از یک نمونه انتخاب شوند؛ تحلیل چند نمونه سالم، عدم قطعیت سیستم و تغییرات دمایی، مرز عملیاتی مطمئن تری می سازد. ثبت نسخه تنظیمات و قفل پنل نیز از تغییر ناخواسته جلوگیری می کند.
🧱 طراحی، نصب و انتخاب پراب
مدل قابل حمل برای حرکت میان رک ها، حافظه میدانی و کار با باتری نصب شده مناسب است؛ مدل رومیزی برای فیکسچر ثابت، سرعت تکراری و فرمان های خودکار مزیت دارد. پراب باید با شکل ترمینال، جریان تست، فاصله نقاط تماس و ولتاژ سیستم سازگار باشد. هر کابل یا فیکسچر ظاهراً مشابه الزاماً پین بندی و رده ایمنی مناسب ندارد.
در نمونه برداری سریع، کابل ها از منابع نویز و مسیرهای جریان قدرت دور نگه داشته شوند. اتصال زمین و شیلد مطابق دفترچه دستگاه اجرا شود. در کاربرد ولتاژ بالا، فاصله خزشی، عایق فیکسچر و حفاظت اپراتور باید برای بیشترین ولتاژ واقعی پک طراحی شوند.
⚖️ مقایسه HIOKI 3561 با مدل های نزدیک
| مدل مقایسه ای |
تفاوت کاربردی |
| HIOKI BT3561A |
نسل جدید با چهار رنج مقاومت تا 30mΩ، ولتاژ تا 60V و رابط LAN؛ جایگزین مستقیم مشخصاتی برای هر خط قدیمی نیست |
| HIOKI 3561-01 |
همان خانواده پایه با رابط GP-IB داخلی؛ نسخه 3561 استاندارد GP-IB ندارد |
| HIOKI BT3562A |
تستر 100V با رنج‌های مقاومت گسترده‌تر برای ماژول‌های ولتاژ بالاتر |
برای مشاهده دسته های مرتبط از HIOKI Battery Testers، Battery Testers و HIOKI LCR Meters استفاده کنید. نام و نشانی پیوندهای داخلی انگلیسی هستند. انتخاب نهایی باید بر اساس ولتاژ واقعی، حداقل مقاومت، سرعت، پراب، حافظه و نوع ارتباط انجام شود.
📦 اقلام همراه محصول
فقط اقلام بالا جزو بسته پایه این کد در نظر گرفته شده اند. پراب، آداپتور بی سیم، کابل Handler، فیکسچر یا لوازمی که صریحاً ذکر نشده اند باید جدا تهیه شوند. پیش از سفارش، شماره فنی و سازگاری الکتریکی و مکانیکی لوازم با HIOKI 3561 کنترل شود.
🛡️ نکات ایمنی و نگهداری
- حد ورودی: هیچ ترمینالی به ولتاژ بالاتر از محدوده اعلام شده متصل نشود.
- جلوگیری از اتصال کوتاه: نوک های فلزی و گیره ها روی دو قطب آزاد رها نشوند.
- بازرسی پراب: شکستگی، آلودگی و ضعف عایق پیش از هر آزمون بررسی شود.
- شرایط ثابت: دما و وضعیت شارژ کنار نتیجه ثبت شوند.
- تنظیم صفر: با همان کابل و فیکسچر مورد استفاده اجرا شود.
- باتری آسیب دیده: باتری متورم، نشتی دار یا داغ با روش عادی دستکاری نشود.
🛒 قیمت و خرید تستر باتری رومیزی 20 ولت هیوکی مدل HIOKI 3561
این صفحه به عنوان مرجع فنی عصرتولز ایجاد شده و تا تأیید موجودی واقعی، محصول ناموجود و بدون قیمت فرضی باقی می ماند. پس از تأمین معتبر، قیمت و شرایط خرید در همین صفحه درج می شود. هنگام استعلام، نام کامل تستر باتری رومیزی 20 ولت هیوکی مدل HIOKI 3561، کد 3561، ولتاژ باتری، رنج مقاومت، نوع پراب و رابط موردنیاز را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا صفحه دقیقاً برای HIOKI 3561 است؟
بله؛ نام، تصاویر، رنج ها، اقلام همراه و تفاوت نسخه ها با همین کد رسمی تطبیق داده شده اند.
آیا مقاومت داخلی همان ظرفیت باتری است؟
خیر؛ مقاومت داخلی شاخص مهمی از افت ولتاژ و وضعیت اتصال است، اما ظرفیت باید با آزمون و روش متناسب با شیمی باتری سنجیده شود.
چرا اتصال چهار سیمه مهم است؟
دو مسیر جریان و دو مسیر حس ولتاژ باعث می شوند اثر مقاومت کابل و تماس از عدد بسیار کوچک باتری تا حد زیادی جدا شود.
آیا می توان مدل های هم شکل را جایگزین هم دانست؟
خیر؛ سقف ولتاژ، رنج مقاومت، امکانات ارتباطی و اقلام همراه می توانند با تغییر پسوند یا حرف مدل متفاوت باشند.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمی کند.
آیا تصاویر رسمی همین مدل هستند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع و واضح بهینه شده اند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: 3561
- نوع: تستر رومیزی مقاومت داخلی و ولتاژ باتری تا 20 ولت
- وضعیت مدل: در حال ارتقا؛ نسل پیشنهادی سازنده BT3561A است
- حداکثر ولتاژ اعمالی: ±22V DC؛ حداکثر 60V DC نسبت به زمین
- رنج مقاومت: 300mΩ و 3Ω
- محدوده نمایش مقاومت: تا 310.00mΩ و 3.1000Ω
- تفکیک مقاومت: 10µΩ در رنج 300mΩ و 100µΩ در رنج 3Ω
- دقت مقاومت: ±0.5% reading ±5 digits؛ با مؤلفه اضافی در سرعت‌های بالاتر
- فرکانس و جریان تست: 1kHz ±0.2Hz؛ جریان 10mA در 300mΩ و 1mA در 3Ω
- ولتاژ مدار باز: 7V Peak
- رنج ولتاژ: 20V DC، محدوده ±19.9999V
