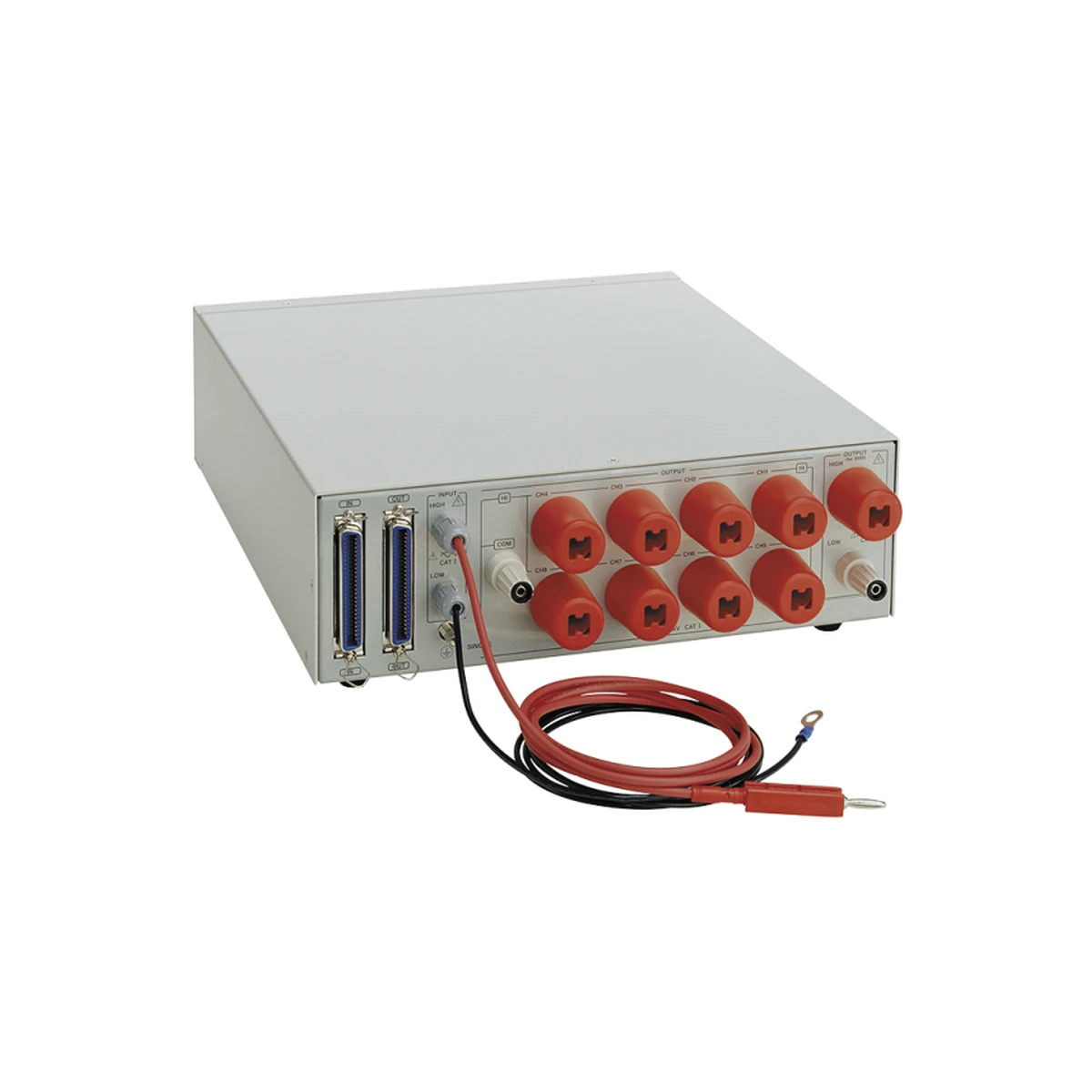

اسکنر ولتاژ بالا 8 کاناله پنج کیلوولت هیوکی مدل HIOKI 3930 واحد کمکی 8 کاناله برای هدایت ولتاژ ورودی تا 5 کیلوولت AC/DC میان نقاط آزمون است و با 3153 یا کنترلر عمومی، تا 32 کانال گسترش می یابد. نام، تصویر و مشخصات این صفحه با کد دقیق 3930 تطبیق داده شده اند تا تستر AC، تستر DC، اسکنر غیرفعال یا مدل مشابه به اشتباه یک محصول شناخته نشوند.

English name: HIOKI 3930 Eight-Channel 5 kV AC/DC High Voltage Scanner.

🔍 معرفی تخصصی اسکنر ولتاژ بالا 8 کاناله پنج کیلوولت هیوکی مدل HIOKI 3930

اسکنر ولتاژ بالا 8 کاناله پنج کیلوولت هیوکی مدل HIOKI 3930 برای اتوماتیک سازی آزمون عایق و تحمل ولتاژ چندنقطه ای با کاهش جابه جایی دستی کابل طراحی شده است. دستگاه فقط مسیرهای ولتاژ بالا را سوئیچ می کند و برای آزمون به منبع/تستر و منطق کنترل نیاز دارد. آزمون تحمل ولتاژ با اعمال انرژی خطرناک انجام می شود؛ بنابراین روش اتصال، حفاظ، Interlock، تخلیه و آموزش اپراتور به اندازه عدد ولتاژ اهمیت دارند.

3930 دستگاه مولد یا اندازه گیر مستقل نیست؛ یک اسکنر غیرفعال است که ولتاژ را از منبعی مانند 3153 می گیرد. تصویر یا مشخصات 3153 نباید به عنوان خود 3930 ثبت شود. پیش از سفارش باید نوع AC یا DC، بیشینه ولتاژ، جریان Cutoff، تعداد نقاط، زمان آزمون، ظرفیت بار و روش ارتباط با PLC مشخص شوند. شباهت ظاهری پنل های HIOKI به معنی یکسان بودن عملکرد نیست.

⚙️ ویژگی های کلیدی HIOKI 3930

• 8 کانال در حالت Single
• گسترش تا 32 کانال با چهار واحد
• تحمل 5kV AC و 5kV DC
• حالت Multi برای High چهار کانال و Low چهار کانال
• ایزولاسیون مسیر ولتاژ، کنترل و تغذیه
• زمان عملکرد و بازیابی حداکثر 6ms
• کنترل با برنامه 3153 یا Sequencer
• تغذیه 24V DC از کانکتور کنترل

توان و ولتاژ نامی باید هم زمان بررسی شوند. دستگاهی که 5kV خروجی می دهد لزوماً نمی تواند بیشترین جریان را در همان ولتاژ و برای هر مدت فراهم کند. محدودیت زمان، توان، بار خازنی و جریان قطع باید در طراحی برنامه آزمون لحاظ شوند.

📊 جدول مشخصات فنی اسکنر ولتاژ بالا 8 کاناله پنج کیلوولت هیوکی مدل HIOKI 3930

مشخصات دقت در شرایط مرجع و ناحیه تضمین شده معتبرند. Full Scale، Reading و Digit مفاهیم متفاوت دارند و نباید یک درصد تبلیغاتی به کل دامنه تعمیم داده شود. برای آزمون استاندارد، نسخه معتبر استاندارد و دفترچه همان کد سفارش ملاک نهایی هستند.

⚡ تفاوت هایپات، مقاومت عایقی و BDV

هایپات بررسی می کند عایق برای زمان و ولتاژ مشخص بدون عبور جریان بیش از حد دوام می آورد. تست مقاومت عایقی جریان نشتی را به مقدار مقاومت تبدیل می کند. آزمون BDV ولتاژ شکست یا استحکام عایقی را با افزایش کنترل شده ولتاژ تعیین می کند و معمولاً آزمونی مخرب یا نزدیک به مرز تخریب است.

یک نتیجه خوب در مقاومت عایقی به تنهایی تحمل ولتاژ گذرا را تضمین نمی کند و عبور از هایپات نیز همه عیوب سطحی را نشان نمی دهد. برنامه کنترل کیفیت باید بر اساس استاندارد محصول و تحلیل خطر، آزمون های لازم و ترتیب آن ها را مشخص کند.

🧪 تنظیم ولتاژ، جریان و زمان

ولتاژ از استاندارد، ولتاژ کاری و کلاس عایق استخراج شود. حد جریان Cutoff باید نشتی طبیعی، جریان شارژ و خطای دستگاه را پوشش دهد، اما آن قدر بالا نباشد که شکست واقعی دیر قطع شود. زمان Rise از شوک ناگهانی و جریان شارژ کنترل نشده جلوگیری می کند و زمان Fall یا تخلیه، انرژی باقی مانده را کاهش می دهد.

نمونه های سالم، مرزی و معیوب واقعی برای اعتبارسنجی استفاده شوند. مقدار ولتاژ، جریان، مقاومت، زمان و نتیجه در چند تکرار ثبت شود. حد PASS/FAIL باید میان توزیع سالم و عیب فاصله کافی داشته باشد؛ انتخاب حد از یک نمونه یا کپی تنظیم دستگاه دیگر قابل اتکا نیست.

🔌 Contact Check و جلوگیری از False PASS

مدار باز یا تماس ضعیف ممکن است جریان بسیار کمی نشان دهد و به اشتباه PASS شود. Contact Check قبل از اعمال ولتاژ، پیوستگی یا ظرفیت دیده شده را بررسی می کند. آستانه باید با فیکسچر و قطعه واقعی تنظیم شود تا تغییر طبیعی قطعه به عنوان قطع اتصال تفسیر نشود.

مدل هایی که برای Contact Check به لید دوم نیاز دارند فقط با یک ست معمولی این قابلیت را کامل نمی کنند. تعداد لید و مسیر High/Low باید مطابق راهنمای همان مدل باشد. فرسودگی نوک، رله و کابل با قطعه مرجع در شروع شیفت پایش شود.

🛡️ Interlock، حفاظ و تخلیه

فیکسچر باید محصور و دارای کلید در باشد. باز شدن حفاظ باید خروجی را قطع و تخلیه را آغاز کند. چراغ هشدار مستقل و توقف اضطراری، وضعیت ولتاژ را برای اپراتور روشن می کنند. نرم افزار یا پیام روی نمایشگر به تنهایی جایگزین حفاظ سخت افزاری نیست.

پس از پایان آزمون، بار خازنی ممکن است انرژی نگه دارد. پیش از لمس، ولتاژ با روش ایمن تأیید و زمان تخلیه کافی رعایت شود. ارت حفاظتی دستگاه و فیکسچر باید مستقل از مسیر اندازه گیری و طبق دستور سازنده متصل شوند.

🏭 اتوماسیون و آزمون چندنقطه ای

EXT I/O برای Trigger، وضعیت و نتیجه و رابط سریال یا شبکه برای تنظیم و ثبت داده استفاده می شوند. نوع NPN/PNP، سطح ولتاژ، زمان بندی و رفتار هنگام خطا باید با PLC تطبیق داده شوند. کلید ایمنی نباید فقط از منطق نرم افزاری عبور کند.

در اسکن چندنقطه ای، مسیر قبلی باید پیش از وصل مسیر بعدی قطع و تخلیه شود. ترتیب High و Low، زمان عملکرد رله و ولتاژ مجاز هر کانال بررسی شوند. دستگاه کمکی که فقط مسیر را سوئیچ می کند، منبع ولتاژ یا اندازه گیری مستقل محسوب نمی شود.

📈 ثبت داده و تحلیل خطا

شناسه قطعه، برنامه، ولتاژ واقعی، جریان، مقاومت، زمان، مسیر اسکن و نتیجه Contact Check ذخیره شوند. برای شکست، شکل موج یا نرخ تغییر ولتاژ می تواند تفاوت میان Arc، آلودگی، Burr و تماس نامناسب را روشن کند. داده خام برای تحلیل ریشه ای از PASS/FAIL تنها ارزشمندتر است.

تغییر تنظیمات باید سطح دسترسی و تاریخچه داشته باشد. نسخه برنامه آزمون در کنار نتیجه ثبت شود تا تغییر ناخواسته حدها روی محصول های بعدی پنهان نماند. پشتیبان تنظیمات قبل از به روزرسانی یا تعویض دستگاه تهیه شود.

🌡️ اثر محیط و فیکسچر

رطوبت، گردوغبار، فلاکس و اثر انگشت مسیر نشتی سطحی می سازند. فاصله خزشی، فاصله هوایی و جنس نگهدارنده فیکسچر باید برای بیشینه ولتاژ طراحی شوند. کابل ولتاژ بالا از کابل کنترل و بدنه فلزی دور و در مسیر ثابت نگه داشته شود.

اندازه گیری در دمای متفاوت می تواند مقاومت عایقی را تغییر دهد. شرایط محیط و زمان تثبیت نمونه کنار نتیجه ثبت شوند. قطعه یا فیکسچر مرطوب نباید با افزایش حد یا ولتاژ پنهان شود؛ علت فرایندی باید اصلاح شود.

⚖️ مقایسه HIOKI 3930 با مدل های نزدیک

برای مرور گروه ها به HIOKI Hipot Testers، HIOKI Electrical Safety Testers و HIOKI Insulation Testers مراجعه کنید. نشانی و متن پیوندهای داخلی انگلیسی نگه داشته شده اند.

📦 اقلام همراه محصول

• کابل اتصال کانکتور ورودی کنترل
• هشت لید قرمز 9615-01
• یک لید مشکی ولتاژ بالا
• کابل ارت
• دفترچه راهنما

اقلام تصویرشده همیشه داخل بسته پایه نیستند. برای HIOKI 3930 کد لید، تعداد مسیر، رابط ارتباطی، کنترل باکس و نرم افزار باید در پیش فاکتور صریحاً درج شوند.

✅ چک لیست انتخاب

• نوع آزمون: ACW، DCW، IR، BDV یا Scanner مشخص شود.
• حد ولتاژ: کمترین رتبه میان دستگاه، لید و فیکسچر ملاک است.
• بار: ظرفیت و جریان نشتی نمونه با توان دستگاه تطبیق داده شود.
• تعداد نقاط: مسیر و ترتیب سوئیچینگ پیش از خرید طراحی شود.
• ایمنی: حفاظ، Interlock، چراغ و تخلیه در BOM قرار گیرند.

🛒 قیمت و خرید اسکنر ولتاژ بالا 8 کاناله پنج کیلوولت هیوکی مدل HIOKI 3930

این صفحه مرجع فنی عصرتولز است و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت فرضی باقی می ماند. برای استعلام، نام کامل اسکنر ولتاژ بالا 8 کاناله پنج کیلوولت هیوکی مدل HIOKI 3930، آزمون، ولتاژ، جریان، زمان، تعداد نقاط و کد لید را اعلام کنید تا پیکربندی اشتباه انتخاب نشود.

❓ سوالات متداول (FAQ)

آیا صفحه دقیقاً مربوط به HIOKI 3930 است؟

بله؛ نام، تصاویر و مشخصات با همین کد کنترل شده اند.

آیا بالاترین ولتاژ همیشه بهتر است؟

خیر؛ ولتاژ باید از استاندارد و تحمل محصول استخراج شود.

چرا Contact Check مهم است؟

چون مدار باز می تواند جریان کم و نتیجه PASS کاذب ایجاد کند.

آیا همه لیدهای HIOKI با هم سازگارند؟

خیر؛ کانکتور، ولتاژ و ساختار Contact Check مدل ها متفاوت است.

آیا پس از PASS می توان فوری قطعه را لمس کرد؟

خیر؛ باید پایان تخلیه و بی ولتاژ بودن تأیید شود.

چرا قیمت نمایش داده نمی شود؟

موجودی معتبر تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمی کند.

📌 مشخصات کوتاه و موردی

• برند: HIOKI / هیوکی
• مدل: 3930
• نوع: اسکنر و مالتی پلکسر غیرفعال ولتاژ بالا برای آزمون چندنقطه ای
• تعداد کانال: 8 کانال در هر واحد؛ حداکثر 32 کانال با 4 واحد
• حالت Multi: اسکن نقاط انتخابی برای High چهار کانال و Low چهار کانال
• حالت Single: اسکن مشترک High هشت کانال به Common
• ولتاژ نامی: 5 کیلوولت AC یا 5 کیلوولت DC
• حداکثر ولتاژ قطع و وصل رله: 5000V AC یا DC
• حداکثر جریان رله: 1 آمپر
• ظرفیت قطع و وصل: 50 وات
• مقاومت تماس: حداکثر 500 میلی اهم در 1mA AC
• زمان عملکرد: حداکثر 6 میلی ثانیه
• زمان بازیابی: حداکثر 6 میلی ثانیه
• تغذیه: 24 ولت DC با تلرانس ±10 درصد از کانکتور کنترل
• مصرف: حداکثر 12VA
• کنترل: برنامه 3153 یا Logic Sequencer عمومی
• ابعاد: حدود 316×100×350 میلی متر
