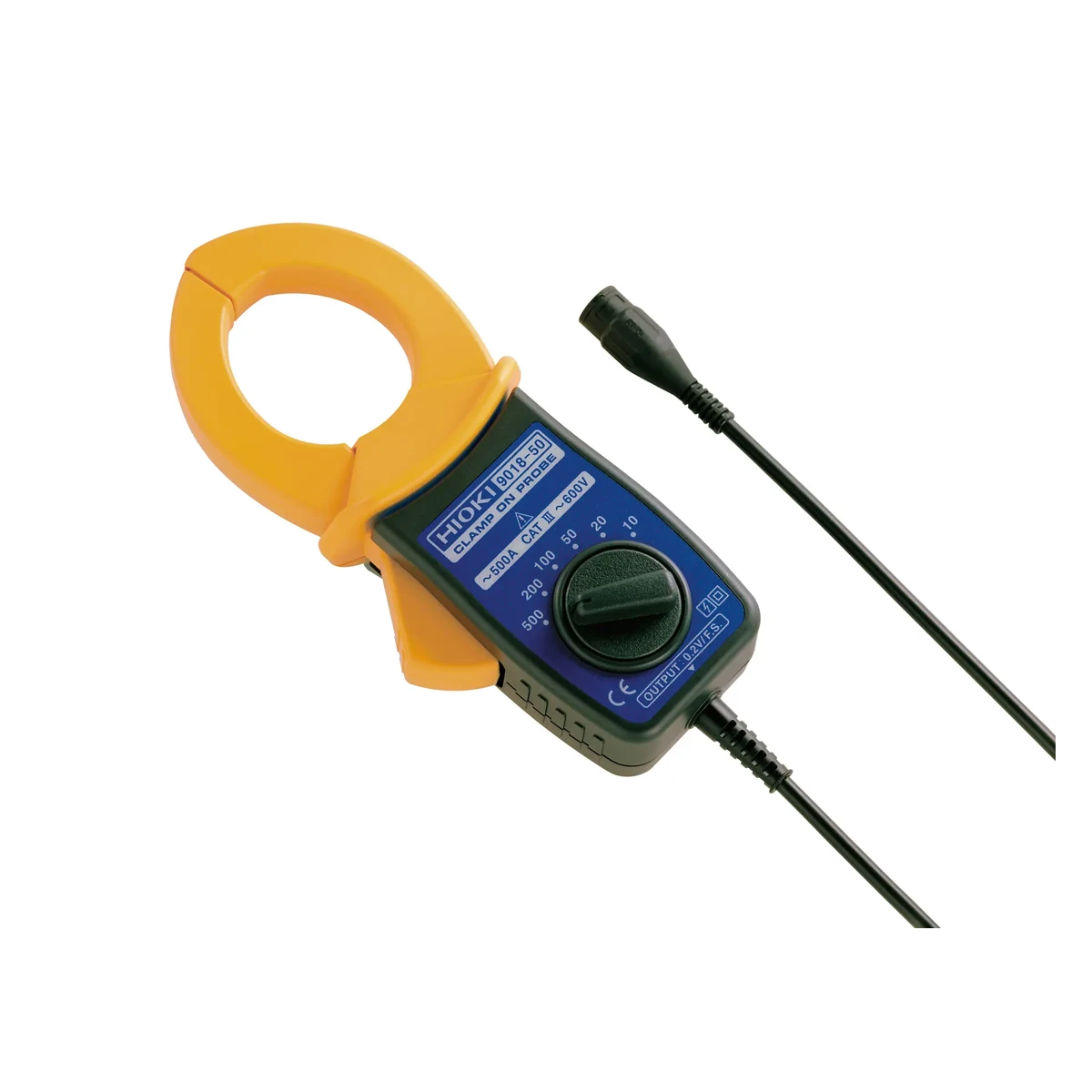

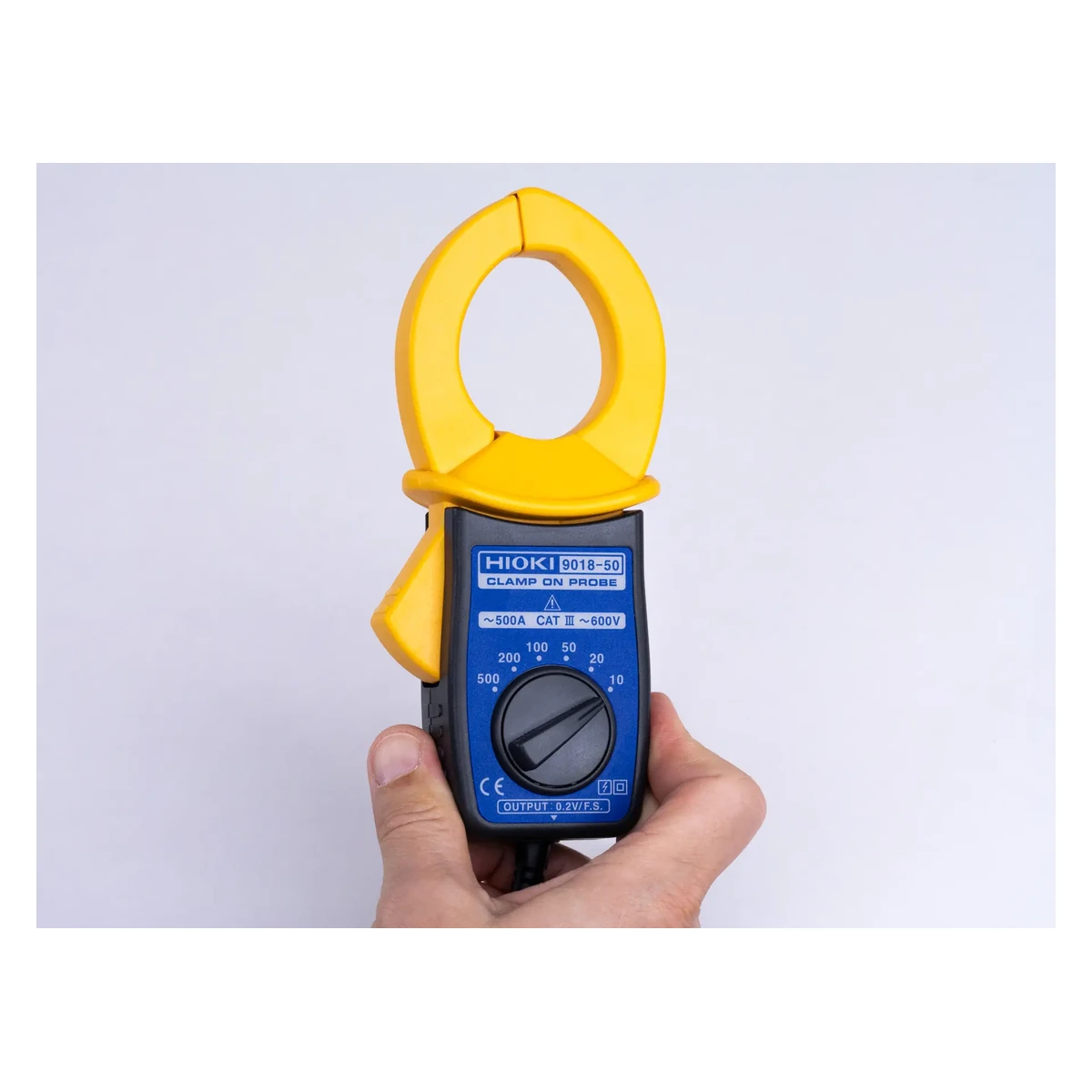

پراب کلمپی جریان AC 500 آمپر هیوکی مدل HIOKI 9018-50 پراب بدون نیاز به منبع تغذیه با شش رنج انتخابی، خروجی موج 0.2V AC در فول اسکیل و پهنای باند 40Hz تا 3kHz است. مشخصات، نوشته روی بدنه و تصاویر این صفحه با کد دقیق 9018-50 تطبیق داده شده‌اند تا مدل هم‌ظاهر یا رنج نزدیک به اشتباه جای آن قرار نگیرد.
English name: HIOKI 9018-50 500 آمپر AC Multi-Range Load Current Clamp Probe with BNC Output.
🔍 معرفی تخصصی پراب کلمپی جریان AC 500 آمپر هیوکی مدل HIOKI 9018-50
پراب کلمپی جریان AC 500 آمپر هیوکی مدل HIOKI 9018-50 برای مشاهده سطح جریان، ثبت شکل موج و تحلیل رفتار بار در تابلو برق، موتور، تجهیزات صنعتی و سامانه‌های آزمایشگاهی ساخته شده است. فک بازشونده اجازه می‌دهد بدون بریدن هادی، پراب دور یک سیم قرار گیرد. خروجی آن عدد دیجیتال نیست؛ جریان عبوری به ولتاژ AC متناسب تبدیل می‌شود و رکوردر، دیتالاگر، اسیلوسکوپ یا مولتی‌متر سازگار آن را دریافت می‌کند.
9018-50 نسخه Wide Band با BNC و پاسخ تا 3kHz است. شباهت بدنه آن با 9010-50 نباید باعث حذف یا ادغام این دو محصول شود. انتخاب مدل فقط با نگاه به رنگ و فرم بدنه قابل اعتماد نیست. رنج کلید گردان، پهنای باند، دقت، دهانه و نوشته مدل باید پیش از سفارش و پیش از ثبت ضریب تبدیل در دستگاه میزبان کنترل شوند.
⚙️ ویژگی‌های کلیدی HIOKI 9018-50
- شش رنج جریان AC تا 500 آمپر
- پهنای باند 40Hz تا 3kHz
- دقت پایه ±1.5% reading ±0.1% full scale در 45 تا 66Hz
- خروجی موج خام 0.2V AC در فول اسکیل
- کابل ثابت 3 متری با کانکتور BNC
- دهانه کلمپ قطر 46mm
- بدون نیاز به باتری یا منبع خارجی
- رده ایمنی CAT III 600V
- قابل اتصال به رکوردر، دیتالاگر و مولتی متر سازگار
- تضمین دقت یک سال
خروجی 0.2 ولت AC در فول‌اسکیل به این معنی است که در هر رنج، رسیدن جریان به مقدار انتهای همان رنج حدود 0.2 ولت خروجی تولید می‌کند. بنابراین حساسیت واقعی با تغییر رنج عوض می‌شود. اگر رنج انتخاب‌شده روی پراب و Scale نرم‌افزار یکسان نباشند، شکل موج درست دیده می‌شود اما مقدار آمپر اشتباه محاسبه خواهد شد.
📊 جدول مشخصات فنی پراب کلمپی جریان AC 500 آمپر هیوکی مدل HIOKI 9018-50
| برند |
HIOKI / هیوکی |
| مدل |
9018-50 |
| نوع |
پراب کلمپی جریان بار AC چندرنج با خروجی ولتاژ BNC تا 500 آمپر |
| جریان نامی |
500 آمپر AC در 6 رنج |
| پهنای باند |
40Hz تا 3kHz |
| دقت پایه |
±1.5% reading ±0.1% full scale در 45 تا 66Hz |
| مشخصه فرکانسی |
در 40Hz تا 3kHz: افزوده شدن ±1% reading دامنه و ±2.5 درجه فاز |
| نرخ خروجی |
0.2V AC full scale؛ موج خام جریان |
| امپدانس ورودی ابزار مقصد |
حداقل 1MΩ |
| حداکثر ورودی مجاز |
150A rms پیوسته در رنج های 10/20/50A؛ 400A در رنج های 100/200A؛ 650A در رنج 500A، با Derating فرکانسی |
| دهانه هادی |
قطر 46mm |
| ولتاژ نامی نسبت به زمین |
600V rms در 50/60Hz، CAT III |
| تغذیه |
نیاز ندارد |
| کابل و کانکتور |
کابل ثابت 3m با BNC |
| ابعاد و وزن |
78×188×35mm، حدود 420g با کابل |
| تضمین دقت |
یک سال |
دقت پایه در بازه مرجع 45 تا 66 هرتز بیان شده است. خارج از این بازه باید مشخصه فرکانسی به خطای پایه افزوده شود. حداکثر ورودی مجاز نیز با جریان قابل اندازه‌گیری در هر رنج یکی نیست و در فرکانس بالاتر تابع منحنی Derating سازنده است.
📈 ثبت شکل موج و جریان راه‌اندازی
پراب‌های این خانواده برای ثبت جریان راه‌اندازی موتور، تغییر بار کمپرسور، هیتر، پمپ و تجهیزات قدرت مناسب‌اند. برای Inrush، رنج باید طوری انتخاب شود که قله موج اشباع نشود. زمان نمونه‌برداری رکوردر نیز باید از رویداد سریع‌تر باشد؛ پراب سریع در کنار رکوردر کند جزئیات گذرا را بازیابی نمی‌کند.
پیش از رویداد اصلی، چند ثانیه داده پایه ثبت کنید تا نویز، اتصال و مقیاس بررسی شود. کابل BNC از کابل قدرت و کنتاکتور فاصله بگیرد و حلقه اضافی بزرگی نسازد. نام کانال، رنج پراب و نسبت تبدیل در فایل پروژه ذخیره شوند تا داده خام بعداً بدون ابهام تفسیر شود.
🎚️ انتخاب رنج و محاسبه Scale
کوچک‌ترین رنجی را انتخاب کنید که قله واقعی جریان از آن عبور نمی‌کند. رنج کوچک‌تر معمولاً استفاده بهتری از دامنه ورودی رکوردر می‌دهد، اما Overrange می‌تواند قله را ببرد و نتیجه انرژی یا Inrush را کمتر نشان دهد. پس از انتخاب رنج، خروجی فول‌اسکیل 0.2V و مقدار آمپر همان رنج برای تنظیم Scale استفاده می‌شوند.
برای مثال، اگر رنج 100A انتخاب شده باشد، 0.2V متناظر با 100A است؛ ولی این نسبت فقط وقتی معتبر است که کلید دقیقاً روی همان رنج باشد. اتصال به ورودی کمتر از 1MΩ می‌تواند نسبت خروجی و دقت را تغییر دهد. ابزار مقصد باید ورودی ولتاژ AC مناسب و زمین‌بندی سازگار داشته باشد.
🧲 نصب صحیح روی هادی
فقط یک هادی از داخل فک عبور داده شود. قرار دادن هم‌زمان فاز و نول میدان‌ها را خنثی می‌کند و مقدار نزدیک صفر به دست می‌آید. سطح تماس هسته باید پاک باشد و فک کاملاً بسته شود؛ فاصله یا ذره فلزی روی محل اتصال، پاسخ و تکرارپذیری را خراب می‌کند.
هادی تا حد امکان در مرکز دهانه قرار گیرد و پراب تحت وزن کابل آویزان نماند. در تابلو متراکم، ابتدا قطر کابل، خم مجاز و فضای باز شدن فک بررسی شود. سیم‌های جریان بالا و باس‌بار مجاور می‌توانند میدان خارجی ایجاد کنند؛ با جابه‌جایی کنترل‌شده پراب می‌توان حساسیت چیدمان به میدان مزاحم را ارزیابی کرد.
🔌 اتصال BNC و آداپتور 9704
کابل سه‌متری ثابت با BNC به رکوردر یا ورودی ولتاژ متصل می‌شود. آداپتور اختیاری HIOKI 9704 سمت BNC مادگی را به فیش‌های موزی تبدیل می‌کند، اما سازگاری مکانیکی به معنی سازگاری اندازه‌گیری نیست. مولتی‌متر باید ورودی و قابلیت Clamp Scale مناسب داشته باشد.
این پراب به باتری یا منبع تغذیه جداگانه نیاز ندارد. این مزیت برای ثبت طولانی‌مدت مفید است، زیرا خاموش‌شدن باتری سنسور مطرح نیست. با این حال، کابل ثابت باید از کشش، له‌شدگی و شعاع خم کم محافظت شود. BNC لق یا شیلد آسیب‌دیده می‌تواند نویز و قطع متناوب ایجاد کند.
🛡️ ایمنی CAT III 600V
رده CAT III 600V به شرایط مشخص اندازه‌گیری روی هادی عایق‌شده مربوط است. پیش از نصب، سالم بودن عایق فک، بدنه و کابل بررسی شود. پراب خیس، ترک‌خورده، آلوده یا دارای کابل آسیب‌دیده نباید استفاده شود. دست و بدن از بخش‌های برقدار و محدوده باز شدن فک دور بمانند.
مقدار 600V نسبت به زمین، مجوز عبور از حدود ایمنی محیط یا ابزار میزبان نیست. کمترین رده میان پراب، آداپتور، کابل و دستگاه ثبت ملاک کل زنجیره است. در تابلو پرانرژی، تجهیزات حفاظت فردی و روش کار ایمن متناسب با ارزیابی خطر الزامی‌اند.
🧪 روال پیشنهادی اندازه‌گیری
- شناسایی: مدل 9018-50 و وضعیت بدنه را کنترل کنید.
- حدود: RMS، قله، فرکانس و قطر هادی را برآورد کنید.
- رنج: رنجی انتخاب کنید که قله اشباع نشود.
- اتصال: BNC را به ورودی ولتاژ حداقل 1MΩ وصل کنید.
- مقیاس: 0.2V full scale و آمپر رنج را در دستگاه تعریف کنید.
- نصب: فقط یک هادی را در مرکز فک قرار دهید و بسته‌شدن کامل را ببینید.
- آزمون: مقدار را با بار شناخته‌شده یا ابزار مرجع کنترل کنید.
- ثبت: مدل، رنج، نرخ نمونه‌برداری و زمان آزمون را ذخیره کنید.
⚖️ مقایسه HIOKI 9018-50 با مدل‌های نزدیک
| مدل |
تفاوت کاربردی |
| HIOKI 9010-50 |
تا 500A، پهنای باند 1kHz و دقت پایه ±2% reading ±1% full scale |
| HIOKI 9018-50 |
تا 500A، پهنای باند 3kHz و مشخصه فاز مناسب تر برای موج و هارمونیک |
| HIOKI 9132-50 |
تا 1000A و دهانه 55mm یا باس بار 80×20mm |
برای مرور گروه‌ها به HIOKI Load Current Probes، Current Sensors و HIOKI Multimeters مراجعه کنید. همه نشانی‌ها و متن پیوندهای داخلی انگلیسی‌اند.
📦 اقلام همراه محصول
آداپتور 9704، مولتی‌متر، رکوردر، کابل تبدیل و سایر تجهیزاتی که در تصویر کاربردی دیده می‌شوند فقط در صورت ذکر صریح در پیش‌فاکتور همراه‌اند. کابل BNC سه‌متری جزء ثابت خود پراب است.
🛒 قیمت و خرید پراب کلمپی جریان AC 500 آمپر هیوکی مدل HIOKI 9018-50
پراب کلمپی جریان AC 500 آمپر هیوکی مدل HIOKI 9018-50 تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی می‌ماند. هنگام استعلام، کد کامل 9018-50، رنج مورد نیاز، بیشینه جریان، فرکانس، قطر هادی و مدل دستگاه ثبت را اعلام کنید.
پس از تأمین معتبر، قیمت و وضعیت فروش در همین نشانی به‌روزرسانی خواهد شد. برای پروژه چندکاناله بهتر است رنج‌ها، کابل‌ها و تنظیم Scale از ابتدا مستند شوند تا داده کانال‌ها قابل مقایسه باشد.
❓ سوالات متداول (FAQ)
آیا HIOKI 9018-50 جریان DC را اندازه می‌گیرد؟
خیر؛ این مدل برای جریان AC و خروجی موج AC طراحی شده است.
آیا پراب نمایشگر مستقل دارد؟
خیر؛ خروجی ولتاژ آن باید توسط رکوردر، دیتالاگر، اسیلوسکوپ یا مولتی‌متر سازگار خوانده شود.
آیا منبع تغذیه لازم است؟
خیر؛ این خانواده بدون باتری و منبع خارجی کار می‌کند.
چرا فقط یک هادی باید داخل فک باشد؟
عبور رفت و برگشت هم‌زمان میدان‌ها را خنثی و نتیجه را بسیار کم می‌کند.
آیا 0.2V همیشه معادل یک جریان ثابت است؟
خیر؛ 0.2V فول‌اسکیل هر رنج است و مقدار آمپر متناظر با کلید رنج تغییر می‌کند.
چرا قیمت درج نشده است؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمی‌کند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: 9018-50
- نوع: پراب کلمپی جریان بار AC چندرنج با خروجی ولتاژ BNC تا 500 آمپر
- جریان نامی: 500 آمپر AC در 6 رنج
- پهنای باند: 40Hz تا 3kHz
- دقت پایه: ±1.5% reading ±0.1% full scale در 45 تا 66Hz
- مشخصه فرکانسی: در 40Hz تا 3kHz: افزوده شدن ±1% reading دامنه و ±2.5 درجه فاز
- نرخ خروجی: 0.2V AC full scale؛ موج خام جریان
- امپدانس ورودی ابزار مقصد: حداقل 1MΩ
- حداکثر ورودی مجاز: 150A rms پیوسته در رنج های 10/20/50A؛ 400A در رنج های 100/200A؛ 650A در رنج 500A، با Derating فرکانسی
- دهانه هادی: قطر 46mm
- ولتاژ نامی نسبت به زمین: 600V rms در 50/60Hz، CAT III
- تغذیه: نیاز ندارد
- کابل و کانکتور: کابل ثابت 3m با BNC
- ابعاد و وزن: 78×188×35mm، حدود 420g با کابل
- تضمین دقت: یک سال
