نرم افزار مدیریت داده تست ایمنی هیوکی مدل HIOKI 9267 نرم افزار اختصاصی ویندوز برای کنترل تسترهای ایمنی سازگار، اجرای توالی عایق، هایپات، اتصال حفاظتی، جریان نشتی و آزمون برق دار و ذخیره نتایج با شناسه نمونه در فایل CSV است. نام، کدهای سفارش، تصاویر رابط و مشخصات این صفحه با مدل دقیق 9267 تطبیق داده شده اند تا با نرم افزارهای عمومی ثبت داده یا تجهیزات سخت افزاری اشتباه نشود.
English name: HIOKI 9267 Safety Test Data Management Software for Windows Electrical Safety Test Automation.
💻 معرفی تخصصی نرم افزار مدیریت داده تست ایمنی هیوکی مدل HIOKI 9267
نرم افزار مدیریت داده تست ایمنی هیوکی مدل HIOKI 9267 برای آزمایشگاه و خط تولیدی که باید چند تستر HIOKI و PLC تعویض اتصال را در یک توالی کنترل و نتیجه قابل ردیابی تولید کند طراحی شده است. در آزمون ایمنی، ثبت فقط یک نتیجه نهایی کافی نیست؛ شناسه نمونه، شرایط، مدل تستر، مقدار اندازه گیری، حد بالا و پایین و زمان اجرا باید کنار هم باقی بمانند.
کد 9267 نسخه CD، کد 9267-01 نسخه دانلودی با License Card و کد 9267-03 نسخه دانلودی با Digital License است. این نرم افزار ابزار اندازه گیری مستقل نیست و فقط مدل های سازگار صریحاً فهرست شده را کنترل می کند. پیش از خرید باید نسخه مجوز، سیستم عامل رایانه، تعداد پورت COM و فهرست تسترها دقیق شود. وجود رابط سریال روی یک دستگاه لزوماً به معنی سازگاری آن با 9267 نیست.
⚙️ قابلیت های کلیدی HIOKI 9267
- کنترل آزمون های ایمنی از رایانه
- ثبت Pass/Fail و مقدارهای اندازه گیری
- ذخیره نتایج CSV با شناسه نمونه
- تست عایق و تحمل ولتاژ
- تست اتصال حفاظتی و جریان نشتی
- آزمون برق دار با پاورمتر سازگار
- کنترل تعویض اتصال با PLC
- آزمون خودکار تا 32 نقطه با اسکنر 3930
- سازگار با Windows 10 و Windows 11 طبق راهنمای 2025
- سه شیوه سفارش CD، License Card و Digital License
این نرم افزار منبع ولتاژ یا سامانه حفاظتی نیست. ایمنی فیزیکی، Interlock، توقف اضطراری، فیکسچر و تخلیه انرژی توسط سخت افزار خط انجام می شوند و رایانه فقط توالی و تبادل فرمان را مدیریت می کند.
📊 جدول مشخصات فنی نرم افزار مدیریت داده تست ایمنی هیوکی مدل HIOKI 9267
| برند |
HIOKI / هیوکی |
| مدل |
9267 |
| نوع محصول |
نرم افزار ویندوزی کنترل و ثبت داده آزمون ایمنی الکتریکی |
| کدهای سفارش |
9267 نسخه CD، 9267-01 دانلودی با کارت مجوز، 9267-03 دانلودی با مجوز دیجیتال |
| سیستم عامل |
Windows 10 نسخه 32/64 بیت و Windows 11 طبق راهنمای رسمی بازبینی فوریه 2025 |
| فضای آزاد دیسک |
حداقل 4MB برای نصب |
| تفکیک نمایشگر |
حداقل 800×600 پیکسل |
| آزمون ها |
Insulation، Withstand Voltage/Hipot، Protective Grounding، Leakage Current و Actual Operation |
| ثبت داده |
ذخیره مقدارها و نتیجه در فایل متنی CSV |
| شناسه نمونه |
ورودی ID و ثبت نتیجه همراه شناسه |

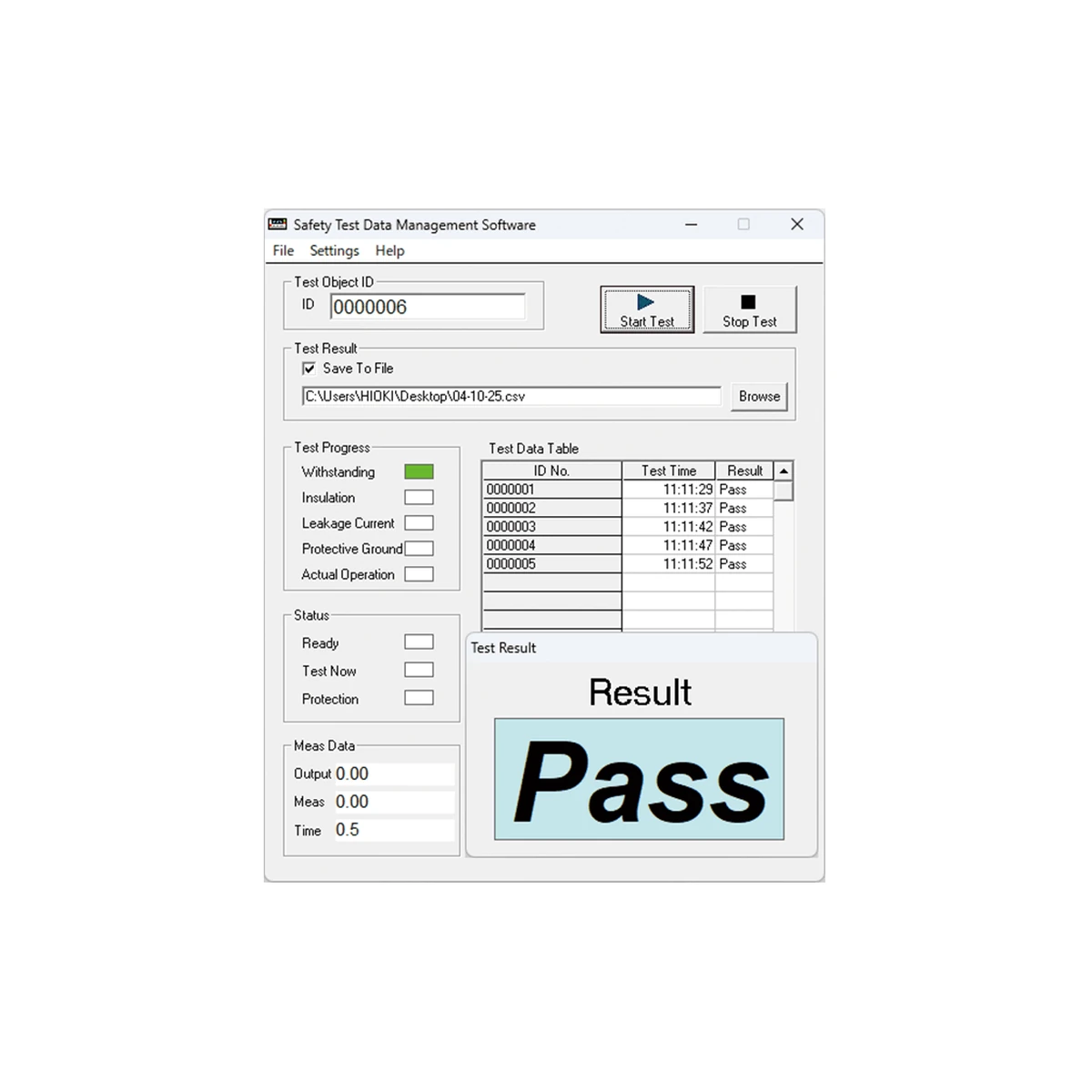

| نمایش نتیجه |

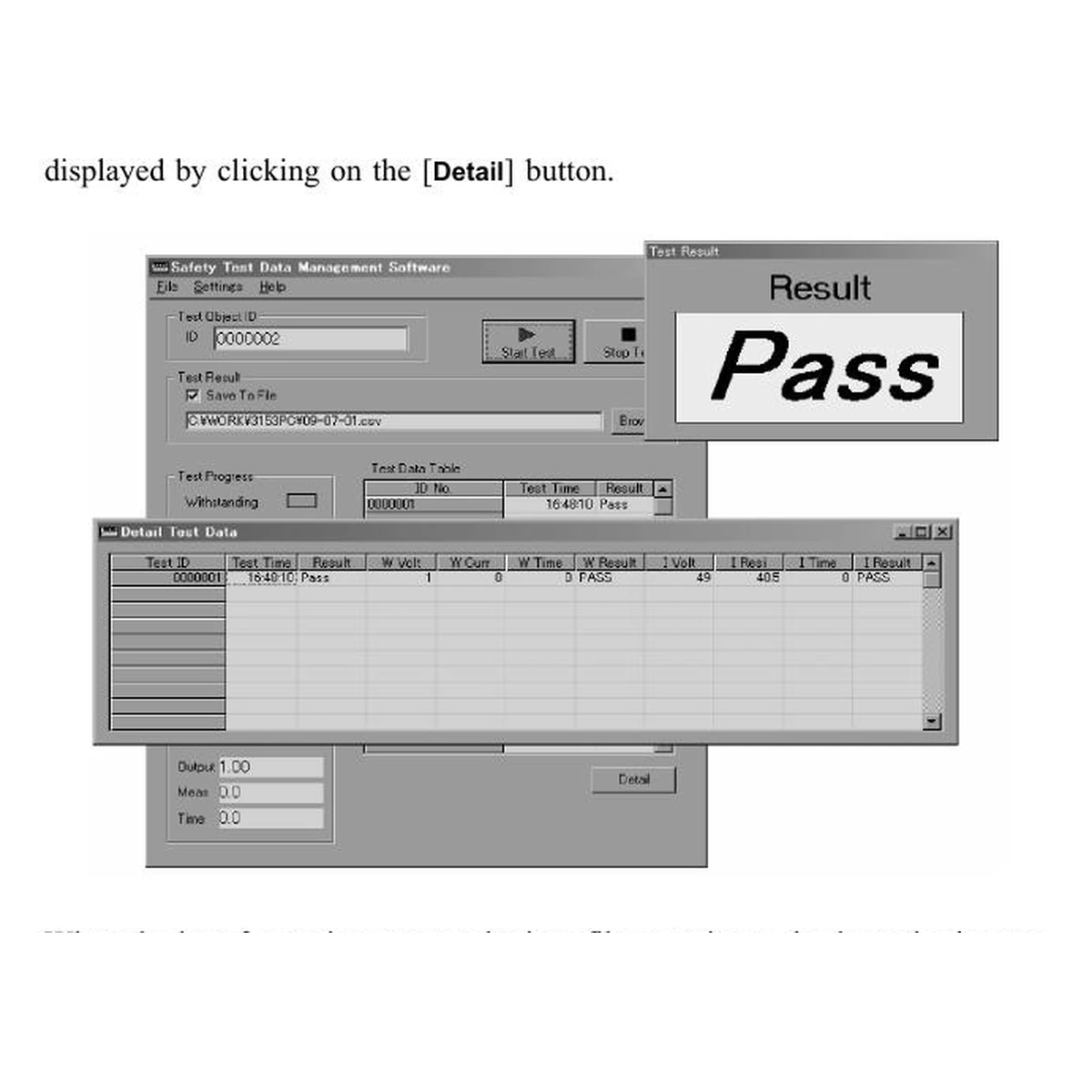

Pass/Fail کلی، فهرست نتایج و جزئیات هر آزمون |
| رابط اصلی |
RS-232C؛ امکان USB برای ST5540/ST5541 و استفاده از مبدل USB-to-Serial در صورت نیاز |
| سرعت ارتباط |
9600bps برای تسترهای فهرست شده |
| تعداد پورت |
برای هر تستر متصل یک COM Port مستقل لازم است |
| اسکن چندنقطه ای |
حداکثر 32 نقطه برای عایق/هایپات با اسکنرهای ولتاژ بالای 3930 و پیکربندی مناسب |
| PLC |
ارسال فرمان به PLC برای تعویض اتصال پیش از هر آزمون |
| تسترهای عایق/هایپات |
3174، 3153، 3159، 3158 و برای عایق 3154 یا ST5520 با محدودیت |
| تسترهای نشتی |
ST5540، ST5541 و 3156 |
| اتصال حفاظتی |
3157 |
| آزمون برق دار |
3332، 3333 و 3334 |
| رسانه نسخه CD |
یک CD-R در کد 9267 |
جدول بر اساس راهنمای رسمی بازبینی فوریه 2025 تنظیم شده است؛ به همین دلیل Windows 10 و Windows 11 مبنا هستند و فهرست قدیمی سیستم عامل در بعضی صفحه های وب ملاک این متن نیست.
🧪 آزمون های قابل مدیریت
در بخش Insulation و Withstand Voltage، نرم افزار شرایط تست را برای مدل سازگار ارسال و نتیجه را دریافت می کند. برای Protective Grounding از مدل 3157، برای Leakage Current از ST5540/ST5541 یا 3156 و برای Actual Operation از خانواده 3332/3333/3334 استفاده می شود.
ST5520 با محدودیت عملکرد کنترل می شود. محدودیت باید پیش از طراحی توالی بررسی شود؛ فرض یکسان بودن همه فرمان ها می تواند باعث شود بخشی از تنظیمات دستی باقی بماند یا برنامه در مرحله شروع متوقف شود.
🔌 ارتباط RS-232C و USB
9267 برای هر تستر یک COM Port مستقل می خواهد. رایانه ای با یک پورت سریال برای چند تستر به مبدل یا کارت سریال چندپورته نیاز دارد. شماره پورت هر دستگاه باید در تنظیمات نرم افزار با مدل واقعی تطبیق داده شود.
سرعت رایج فهرست شده 9600bps است. ST5540 و ST5541 می توانند از USB نیز استفاده کنند، اما در سیستم عامل به صورت ارتباط قابل انتخاب ظاهر می شوند. تغییر شماره COM پس از جابه جایی کابل باید کنترل شود.
🧭 ساخت توالی تست
ابتدا نوع آزمون، تستر، حدها، زمان اعمال و ترتیب مراحل انتخاب می شوند. آزمون پرانرژی باید پیش از اتصال مسیر کم ولتاژ تخلیه شود. نرم افزار می تواند شروع مرحله را کنترل کند، اما توالی ایمن باید در سخت افزار و PLC نیز Fail-safe باشد.
در زمان اجرای واقعی، گزینه Command Start دستگاه فعال و شروع دستی غیرفعال می شود. اگر تنظیم داخلی تستر با برنامه هماهنگ نباشد فرمان رایانه خطا می دهد؛ بنابراین نسخه تنظیمات دستگاه بخشی از مستندات خط است.
🔀 کنترل PLC و اسکن تا 32 نقطه
برای تعویض سیم بندی، 9267 پیش از هر آزمون فرمان مربوط را به PLC می فرستد. PLC باید اتصال را انجام دهد و فقط پس از تأیید وضعیت ایمن اجازه اعمال ولتاژ بدهد. پاسخ صرفاً نرم افزاری جایگزین کنتاکت مانیتور و Interlock نیست.
اسکنر 3930 هشت کانال دارد و با ساختار چنداسکنری می توان تا 32 نقطه را در آزمون عایق یا هایپات خودکار کرد. شماره کانال، مسیر سیم و نام نقطه باید در نقشه فیکسچر و فایل برنامه یکسان باشند.
🗂️ فایل CSV و قابلیت ردیابی
نتیجه ها در فایل متنی CSV ذخیره می شوند و می توان آن ها را در نرم افزارهای صفحه گسترده یا سامانه کیفیت وارد کرد. برای Leakage Current چند خط جزئیات شرایط، مقدار و Judgment ثبت می شود؛ بنابراین پارسر واردکننده نباید فرض کند هر قطعه دقیقاً یک خط دارد.
نام فایل، پوشه شبکه، سطح دسترسی و سیاست پشتیبان گیری قبل از تولید تعریف شوند. اگر ذخیره فایل غیرفعال باشد یا مسیر در دسترس نباشد، مشاهده Pass روی صفحه به تنهایی سابقه قابل ممیزی ایجاد نمی کند.
🪪 شناسه نمونه و کنترل اپراتور
ID هر نمونه باید پیش از Start وارد یا از اسکنر بارکد به رایانه منتقل شود. فرمت شناسه، تکراری نبودن و ارتباط آن با سفارش تولید در لایه بالادستی کنترل شوند؛ 9267 نتیجه را با ID ثبت می کند اما سامانه MES کامل نیست.
برای جلوگیری از اجرای برنامه اشتباه، نام محصول، نسخه برنامه و مدل فیکسچر کنار صفحه اپراتور نمایش داده شوند. تغییر تنظیمات فقط برای نقش مجاز باشد و نمونه مرزی بعد از هر تغییر اجرا شود.
🖥️ سازگاری Windows 10 و Windows 11
راهنمای جدید، Windows 10 نسخه 32 یا 64 بیت و Windows 11 را پشتیبانی شده اعلام می کند. نرم افزار با فناوری Visual Basic 6.0 توسعه یافته و هنگام نصب فایل های مشترک ویندوز را بررسی می کند؛ نصب باید با مجوز کافی و پس از بستن برنامه های دیگر انجام شود.
پیش از مهاجرت رایانه تولید، درایور مبدل سریال، شماره COM، دسترسی پوشه CSV و اجرای کامل توالی در محیط کنترل شده آزمایش شوند. سازگاری سیستم عامل به تنهایی تضمین کننده عملکرد مبدل یا تجهیزات قدیمی نیست.
🛡️ ایمنی و Fail-safe
قطع ارتباط، هنگ رایانه یا بسته شدن برنامه باید خروجی تسترها را ایمن کند. PLC و Interlock سخت افزاری نباید برای توقف ولتاژ خطرناک به فرمان نرم افزار وابسته باشند. ارت رایانه و تسترها نیز باید هم پتانسیل باشد تا اختلاف زمین به رابط ارتباطی آسیب نزند.
کابل ارتباطی هنگام ارسال داده جدا نشود و پیچ کانکتور RS-232C محکم باشد. پیش از وصل یا قطع کابل، وضعیت برق دستگاه و رایانه طبق دستورالعمل سازنده کنترل شود.
✅ کنترل کیفیت راه اندازی
توالی با نمونه سالم، نمونه Fail واقعی و قطع عمدی ارتباط آزمایش شود. همه مسیرهای اسکن، حدها و شناسه ها در گزارش مقایسه شوند. فایل CSV باید بعد از تست باز، شمارش رکوردها و مقدارهای کلیدی آن با صفحه دستگاه تطبیق داده شود.
برای هر تغییر نرم افزار، سیستم عامل یا مبدل ارتباطی یک آزمون رگرسیون کوتاه انجام شود. نسخه فایل برنامه و نسخه راهنمای مورد استفاده در سوابق نگهداری ثبت شوند.
⚖️ مقایسه HIOKI 9267 با اجزای مرتبط
| محصول |
تفاوت کاربردی |
| HIOKI 3930 |
3930 سخت افزار اسکن 8 کاناله است؛ 9267 نرم افزار کنترل توالی است و با پیکربندی اسکنر می تواند تا 32 نقطه را مدیریت کند. |
| HIOKI ST5540/ST5541 |
این دو دستگاه جریان نشتی را اندازه می گیرند؛ 9267 برنامه، شروع آزمون، ثبت ID و ذخیره CSV را مدیریت می کند. |
| HIOKI 3153/3174 |
این تسترها ولتاژ آزمون را تولید می کنند؛ 9267 آن ها را از رایانه کنترل و نتایج را تجمیع می کند. |
برای مرور گروه ها به HIOKI Safety Test Data Management Software، HIOKI Hipot Testers و HIOKI Leak Current Testers مراجعه کنید. متن و نشانی پیوندهای داخلی انگلیسی هستند.
📦 اقلام همراه و موارد جداگانه
- نسخه 9267: یک CD-R نرم افزار
- راهنمای کاربری
- مجوز دانلودی در کدهای 9267-01 یا 9267-03 طبق نوع سفارش
- کابل RS-232C، مبدل USB، اسکنر 3930، تسترها و PLC جداگانه انتخاب می شوند
نوع تحویل به کد سفارش وابسته است. پیش فاکتور باید دقیقاً مشخص کند مجوز CD، کارت دانلود یا Digital License ارائه می شود و تعداد ایستگاه مجاز و روش فعال سازی قبل از خرید تأیید گردد.
🛒 قیمت و خرید نرم افزار مدیریت داده تست ایمنی هیوکی مدل HIOKI 9267
نرم افزار مدیریت داده تست ایمنی هیوکی مدل HIOKI 9267 تا تأیید موجودی و نوع مجوز در عصرتولز ناموجود و بدون قیمت فرضی ثبت شده است. برای استعلام، کد 9267، 9267-01 یا 9267-03، سیستم عامل، فهرست تسترها، تعداد پورت و نیاز به اسکنر 3930 را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا 9267 یک دستگاه اندازه گیری است؟
خیر؛ نرم افزار کنترل و ثبت داده است و به تستر سازگار نیاز دارد.
آیا روی Windows 11 کار می کند؟
بله؛ راهنمای رسمی بازبینی 2025، Windows 11 و Windows 10 را ذکر می کند.
آیا همه تسترهای HIOKI پشتیبانی می شوند؟
خیر؛ فقط مدل های فهرست شده در مشخصات نرم افزار قابل استفاده اند.
آیا خروجی Excel است؟
نتیجه در CSV ذخیره می شود و می توان آن را با Excel یا سامانه دیگر باز کرد.
آیا کابل و اسکنر همراه‌اند؟
خیر؛ کابل ارتباطی، مبدل، تستر، PLC و اسکنر جداگانه انتخاب می شوند.
چرا قیمت نمایش داده نمی شود؟
نوع مجوز و موجودی معتبر باید تأیید شود و عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمی کند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: 9267
- نوع: نرم افزار ویندوزی کنترل و ثبت داده آزمون ایمنی الکتریکی
- کدهای سفارش: 9267 نسخه CD، 9267-01 دانلودی با کارت مجوز، 9267-03 دانلودی با مجوز دیجیتال
- سیستم عامل: Windows 10 نسخه 32/64 بیت و Windows 11 طبق راهنمای رسمی بازبینی فوریه 2025
- فضای آزاد دیسک: حداقل 4MB برای نصب
- تفکیک نمایشگر: حداقل 800×600 پیکسل
- آزمون ها: Insulation، Withstand Voltage/Hipot، Protective Grounding، Leakage Current و Actual Operation
- ثبت داده: ذخیره مقدارها و نتیجه در فایل متنی CSV
- شناسه نمونه: ورودی ID و ثبت نتیجه همراه شناسه
- نمایش نتیجه: Pass/Fail کلی، فهرست نتایج و جزئیات هر آزمون
- رابط اصلی: RS-232C؛ امکان USB برای ST5540/ST5541 و استفاده از مبدل USB-to-Serial در صورت نیاز
- سرعت ارتباط: 9600bps برای تسترهای فهرست شده
- تعداد پورت: برای هر تستر متصل یک COM Port مستقل لازم است
- اسکن چندنقطه ای: حداکثر 32 نقطه برای عایق/هایپات با اسکنرهای ولتاژ بالای 3930 و پیکربندی مناسب
- PLC: ارسال فرمان به PLC برای تعویض اتصال پیش از هر آزمون
- تسترهای عایق/هایپات: 3174، 3153، 3159، 3158 و برای عایق 3154 یا ST5520 با محدودیت
