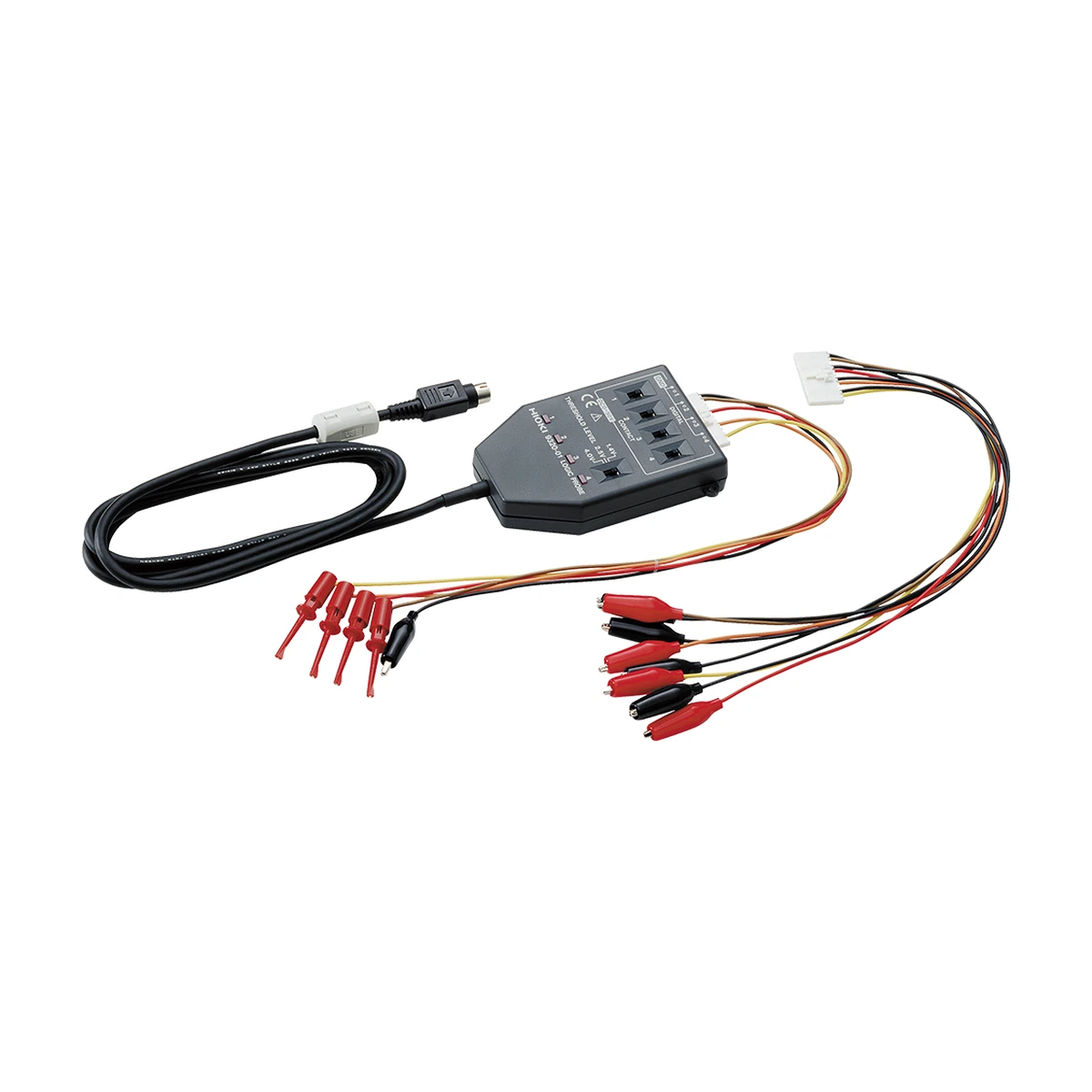

پراب منطقی چهار کاناله هیوکی مدل HIOKI 9320-01 پراب چهار کاناله با زمین مشترک برای ثبت وضعیت High/Low ولتاژ دیجیتال، رله و خروجی Open Collector است. این صفحه فقط به مدل دقیق 9320-01 مربوط است و تصویر، کانکتور، سرعت پاسخ و نوع ایزولاسیون آن با مدل نزدیک جابه جا نشده اند.
English name: HIOKI 9320-01 Four-Channel Logic Probe for Digital Voltage and Relay Contact Detection with Miniature Memory HiCorder Terminal.
🧠 معرفی و کاربرد پراب منطقی چهار کاناله هیوکی مدل HIOKI 9320-01
پراب منطقی چهار کاناله هیوکی مدل HIOKI 9320-01 برای تبدیل وضعیت الکتریکی به داده منطقی High/Low در رکوردر حافظه دار طراحی شده است. به جای ثبت دامنه پیوسته شکل موج، پراب عبور سیگنال از آستانه را ثبت می کند؛ بنابراین برای تحلیل ترتیب فرمان، زمان عملکرد رله، پالس دیجیتال یا وقوع قطعی مناسب است.
9320-01 دارای کانکتور کوچک برای Memory HiCorderهای سازگار است و با مدل قدیمی 9320 که کانکتور متفاوت دارد یکی نیست. کانال ها از یکدیگر و از دستگاه ایزوله نیستند. در انتخاب پراب منطقی، تعداد کانال تنها معیار نیست. زمین مشترک یا ایزوله، دامنه مجاز، نوع کانکتور، آستانه و کوتاه ترین پالس قابل تشخیص باید با مدار و Memory HiCorder تطبیق داده شوند.
⚙️ ویژگی های کلیدی HIOKI 9320-01
- مدل دقیق: 9320-01
- نوع: پراب منطقی دیجیتال و کنتاکت با ترمینال کوچک
- ثبت: وضعیت High/Low در محور زمان
- کاربرد: عیب یابی توالی کنترل و هم بستگی فرمان با سیگنال آنالوگ
- سازگاری: نیازمند ترمینال کوچک سازگار Memory HiCorder
- کنترل ایمنی: رعایت دامنه و آرایش زمین هر کانال
مزیت ثبت منطقی در کنار ولتاژ، جریان یا ارتعاش این است که مهندس می تواند زمان صدور فرمان را با پاسخ فیزیکی دستگاه مقایسه کند. این روش برای یافتن تأخیر کنتاکتور، خطای PLC یا افت کوتاه تغذیه بسیار کاربردی است.
📊 جدول مشخصات فنی پراب منطقی چهار کاناله هیوکی مدل HIOKI 9320-01
| برند |
HIOKI / هیوکی |
| مدل |
9320-01 |
| نوع محصول |
پراب منطقی دیجیتال و کنتاکت با ترمینال کوچک |
| تعداد کانال |
4 کانال با زمین مشترک |
| نوع ورودی |
Digital یا Contact قابل انتخاب برای هر کانال |
| ورودی Open Collector |
در حالت Contact قابل تشخیص |
| مقاومت ورودی |
1MΩ برای 0 تا +5V؛ حداقل 500kΩ برای +5 تا +50V |
| مقاومت Pull-up |
2kΩ با Pull-up داخلی +5V در حالت Contact |
| آستانه دیجیتال |
1.4V، 2.5V یا 4.0V |
| تشخیص Contact در 1.4V |
Open حداقل 1.5kΩ؛ Short حداکثر 500Ω |
| تشخیص Contact در 2.5V |
Open حداقل 3.5kΩ؛ Short حداکثر 1.5kΩ |
| تشخیص Contact در 4.0V |
Open حداقل 25kΩ؛ Short حداکثر 8kΩ |
| حداقل عرض پالس |
500ns |
| حداکثر ورودی |
0 تا +50V DC |
| ابعاد |
62×94×20mm |
| جرم |
150g |
| طول کابل |
کابل دستگاه 1.5m؛ کابل ورودی 300mm |
حداکثر ورودی مرز جلوگیری از آسیب است و نباید به عنوان محدوده عادی هدف استفاده شود. آستانه تشخیص نیز با مقدار نمایش داده شده یک مولتی متر یکسان نیست؛ پراب خروجی دودویی ایجاد می کند و دامنه واقعی شکل موج را گزارش نمی دهد.
🔌 دیجیتال، کنتاکت و Open Collector
در حالت Digital، سطح ولتاژ با آستانه انتخابی مقایسه می شود. آستانه باید به اندازه کافی بالاتر از نویز و پایین تر از سطح High معتبر باشد. انتخاب نامناسب می تواند سوئیچ کاذب یا از دست رفتن پالس ایجاد کند.
در حالت Contact، مقاومت مسیر باز و بسته ملاک تشخیص است و Pull-up داخلی پراب به کار می رود. خروجی Open Collector نیز در همین حالت قابل بررسی است. اتصال یک منبع ولتاژ خارجی به ورودیی که برای کنتاکت تنظیم شده باید فقط مطابق راهنمای مدل انجام شود.
⏱️ زمان پاسخ و ثبت پالس
حداقل عرض پالس تعیین می کند کوتاه ترین رویدادی که پراب می تواند مطمئن تشخیص دهد چقدر است. نرخ نمونه برداری و تنظیم رکوردر نیز باید با آن هماهنگ باشد؛ پراب سریع در کنار ثبت کند، رویداد کوتاه را در فایل نهایی تضمین نمی کند.
برای تحلیل ترتیب ماشین، یک کانال فرمان PLC، یک کانال بازخورد رله و سیگنال آنالوگ موتور را هم زمان ثبت کنید. پیش تریگر کمک می کند شرایط قبل از خطا نیز حفظ شود. نام کانال، آستانه و حالت ورودی باید کنار فایل پروژه ثبت شوند.
🛡️ ایزولاسیون و زمین مشترک
در پراب زمین مشترک، نقاط مرجع کانال ها به یکدیگر متصلاند. اتصال آن ها به مدارهایی با پتانسیل مرجع متفاوت می تواند خطا، جریان ناخواسته یا آسیب ایجاد کند. پیش از اتصال چند کانال، هم پتانسیل بودن زمین ها با روش ایمن تأیید شود.
در مدل ایزوله نیز حدود ولتاژ ورودی و شرایط عایقی باید رعایت شوند. ایزولاسیون مجوز عبور از دامنه یا کار بدون تجهیزات حفاظتی نیست. بدنه، کابل و سرهای اتصال پیش از هر آزمون بررسی و اتصال روی مدار بی برق آماده شود.
🧭 کانکتور و سازگاری Memory HiCorder
مدل های ظاهراً مشابه هیوکی می توانند کانکتور بزرگ یا کوچک داشته باشند. کد کامل 9320-01 و شکل ترمینال رکوردر باید پیش از خرید کنترل شوند. استفاده از تبدیل تنها زمانی مجاز است که سازنده آن را برای هر دو مدل مشخص کرده باشد.
برای رکوردرهای ماژولار، وجود ماژول یا ورودی Logic سازگار نیز لازم است. تعداد پورت فیزیکی، تعداد کانال در هر پراب و ظرفیت ثبت هم زمان باید در نقشه کانال پروژه لحاظ شوند.
🧪 روال پیشنهادی استفاده
- تعریف رویداد: ولتاژ، کنتاکت، پالس یا قطعی مشخص شود.
- تطبیق مدل: کد 9320-01 و ترمینال رکوردر کنترل شوند.
- بررسی زمین: مشترک یا ایزوله بودن مدارها تعیین شود.
- انتخاب حالت: Digital، Contact یا رنج مناسب تنظیم شود.
- تنظیم آستانه: با سطح High/Low واقعی مدار هماهنگ شود.
- بازرسی کابل: شکستگی، آلودگی و شلی اتصال بررسی شود.
- آزمون مرجع: حالت باز و بسته یا سطح معلوم ثبت شود.
- تریگر: پیش تریگر و طول ثبت متناسب با خطا انتخاب شوند.
- مستندسازی: حالت، آستانه و نقشه کانال ذخیره شوند.
⚖️ مقایسه با مدل های مشابه
| مدل |
تفاوت کاربردی |
| HIOKI 9327 |
مشخصات پایه مشابه اما حداقل عرض پالس سریع تر 100ns دارد. |
| HIOKI MR9321-01 |
چهار کانال ایزوله برای تشخیص AC/DC ولتاژ بالاتر و قطع برق دارد. |
| HIOKI 9320 |
کانکتور سمت دستگاه متفاوت دارد و نباید با 9320-01 جابه جا شود. |
برای مشاهده گزینه های مرتبط عصرتولز از HIOKI Logic Probes، HIOKI Data Loggers and Recorders و HIOKI Differential Probes استفاده کنید. تمام پیوندهای داخلی با نشانی انگلیسی درج شده اند.
📦 اقلام همراه
- لیدهای IC Clip
- لیدهای گیره سوسماری
- کیف حمل
- دفترچه راهنما
Memory HiCorder، ماژول ورودی، تبدیل کانکتور و لوازمی که صریحاً در فهرست بالا نیامده اند جداگانه محسوب می شوند. محتویات پیش فاکتور نهایی ملاک تحویل است.
🛒 قیمت و خرید پراب منطقی چهار کاناله هیوکی مدل HIOKI 9320-01
پراب منطقی چهار کاناله هیوکی مدل HIOKI 9320-01 تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی ثبت می شود. برای استعلام، مدل رکوردر، شکل ترمینال، تعداد کانال، نوع سیگنال، دامنه و کوتاه ترین پالس را اعلام کنید.
پس از تأمین معتبر، قیمت در همین نشانی انگلیسی به روز می شود. تفاوت پسوند و کانکتور مهم است و عصرتولز مدل نزدیک را بدون تأیید سازگاری جایگزین نمی کند.
❓ سوالات متداول (FAQ)
آیا HIOKI 9320-01 دامنه کامل موج را نشان می دهد؟
خیر؛ این پراب وضعیت High/Low را ثبت می کند. برای شکل موج آنالوگ باید ورودی یا پراب مناسب دیگری استفاده شود.
آیا همه کانال ها ایزولهاند؟
فقط اگر در جدول همین مدل صریحاً ذکر شده باشد؛ برخی پراب ها زمین مشترک دارند.
آیا کانکتور همه مدل ها یکسان است؟
خیر؛ حتی پسوند -01 می تواند نوع کانکتور سمت رکوردر را تغییر دهد.
چرا حداقل عرض پالس مهم است؟
پالس کوتاه تر از پاسخ پراب ممکن است تشخیص داده نشود.
آیا لوازم رکوردر همراهاند؟
خیر، فقط اقلام فهرست شده همراه پراب هستند.
چرا قیمت درج نشده است؟
موجودی تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی نمایش نمی دهد.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: 9320-01
- نوع: پراب منطقی دیجیتال و کنتاکت با ترمینال کوچک
- تعداد کانال: 4 کانال با زمین مشترک
- نوع ورودی: Digital یا Contact قابل انتخاب برای هر کانال
- ورودی Open Collector: در حالت Contact قابل تشخیص
- مقاومت ورودی: 1MΩ برای 0 تا +5V؛ حداقل 500kΩ برای +5 تا +50V
- مقاومت Pull-up: 2kΩ با Pull-up داخلی +5V در حالت Contact
- آستانه دیجیتال: 1.4V، 2.5V یا 4.0V
- تشخیص Contact در 1.4V: Open حداقل 1.5kΩ؛ Short حداکثر 500Ω
- تشخیص Contact در 2.5V: Open حداقل 3.5kΩ؛ Short حداکثر 1.5kΩ
- تشخیص Contact در 4.0V: Open حداقل 25kΩ؛ Short حداکثر 8kΩ
- حداقل عرض پالس: 500ns
- حداکثر ورودی: 0 تا +50V DC
- ابعاد: 62×94×20mm
- جرم: 150g
- طول کابل: کابل دستگاه 1.5m؛ کابل ورودی 300mm
