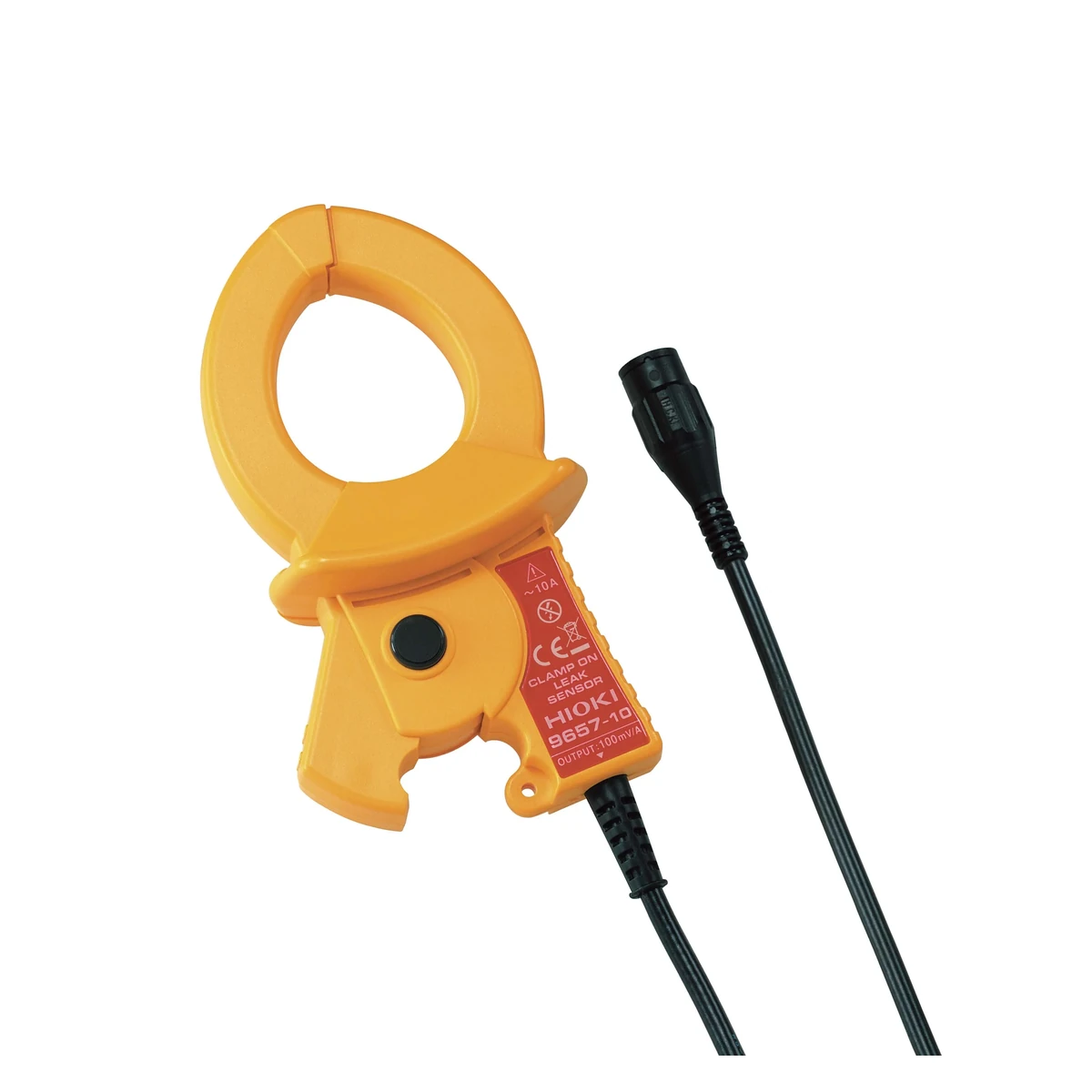

سنسور جریان نشتی کلمپی AC 10 آمپر هیوکی مدل HIOKI 9657-10 یک سنسور ولتاژخروجی برای اندازهگیری جریان نشتی و تشخیص ضعف عایقی با دهانه 40mm و نرخ خروجی 100 میلیولت به ازای هر آمپر است. نام، مشخصات و تصاویر این صفحه با کد دقیق 9657-10 تطبیق داده شدهاند تا با HIOKI 9675 یا سنسورهای بار اشتباه نشود.
English name: HIOKI 9657-10 10 A AC Clamp-on Leak Current Sensor, 100 mV/A Output, 40mm Jaw.
🔍 معرفی تخصصی سنسور جریان نشتی کلمپی AC 10 آمپر هیوکی مدل HIOKI 9657-10
سنسور جریان نشتی کلمپی AC 10 آمپر هیوکی مدل HIOKI 9657-10 برای مشاهده جریانهای ناخواستهای ساخته شده که از مسیر عایق، بدنه یا هادی حفاظتی عبور میکنند. هسته با نفوذپذیری بالا و شیلد مغناطیسی به سنسور کمک میکنند جریانهای کوچک را در حضور میدانهای محیطی اندازه بگیرد. کاربرد شاخص این مدل اندازهگیری عمومی نشتی و همچنین جریان بار است.
این محصول نمایشگر مستقل ندارد و خروجی ولتاژی آن باید به پاورلاگر، پاورکوالیتی آنالایزر یا رکوردر دارای ورودی سازگار وصل شود. نرخ 100mV/A یعنی جریان 1 آمپر تقریباً 100 میلیولت خروجی ایجاد میکند؛ مقیاس ورودی دستگاه باید دقیقاً بر همین اساس تنظیم شود.
⚙️ ویژگیهای کلیدی HIOKI 9657-10
- نوع اندازهگیری: جریان نشتی AC و کنترل عایق
- جریان نامی: 10A AC
- دهانه فک: 40mm
- خروجی: 100mV/A
- دقت: ±1.0% reading ±0.05% full scale
- پاسخ فرکانسی: 40Hz تا 5kHz؛ انحراف دامنه ±3%
- کابل: 3 متر
- هادی مجاز: فقط عایقشده
تفکیک «جریان نامی» از «حداکثر ورودی» مهم است. این سنسور برای اندازهگیری دقیق نشتی طراحی شده و قرار نیست جای سنسور بار با رنج صدها آمپر را بگیرد. در 9657-10 حد پیوسته در 45 تا 66 هرتز برابر 30A است و عبور از آن میتواند هسته را اشباع یا سنسور را گرم کند.
📊 جدول مشخصات فنی سنسور جریان نشتی کلمپی AC 10 آمپر هیوکی مدل HIOKI 9657-10
| برند |
HIOKI / هیوکی |
| مدل دقیق |
9657-10 |
| نوع |
سنسور کلمپی جریان نشتی AC با خروجی ولتاژ |
| جریان نامی |
10A AC برای اندازهگیری نشتی در 50/60Hz |
| حداکثر ورودی پیوسته |
30A در 45 تا 66Hz |
| نرخ خروجی |
100mV AC/A |
| دقت دامنه |
±1.0% reading ±0.05% full scale در 45 تا 66Hz |
| دقت فاز |
±3° در 50/60Hz |
| پاسخ فرکانسی |
40Hz تا 5kHz؛ انحراف دامنه ±3% |
| نوع هادی |
فقط هادی عایقشده |
| قطر دهانه فک |
40mm |
| طول کابل |
3m |
| ابعاد |
74×145×42mm |
| وزن |
380g |
| تضمین دقت |
یک سال |
دقت دامنه در فرکانس 45 تا 66 هرتز تعریف شده و پاسخ 40 هرتز تا 5 کیلوهرتز باید بهصورت انحراف افزوده به دقت پایه تفسیر شود. بنابراین عدد دقت شبکه 50/60 هرتز را نباید بدون محاسبه برای تمام پهنای باند تعمیم داد.
🧭 روش اندازهگیری جریان نشتی
برای اندازهگیری نشتی یک مدار، همه هادیهای فعال رفت و برگشت از داخل فک عبور میکنند تا جریان بار یکدیگر را خنثی کند و فقط مؤلفه باقیمانده دیده شود. برای سنجش هادی حفاظتی، فقط سیم ارت از فک عبور داده میشود. فک باید کامل بسته و سطوح اتصال هسته تمیز باشند.
جریان نشتی معمولاً بسیار کوچک است؛ میدان کابلهای قدرت، ترانس و رادیوفرکانس میتواند روی نتیجه اثر بگذارد. سنسور از هادیهای پرجریان مجاور دور نگه داشته و جهت و موقعیت آن ثابت شود. پس از صفرکردن ابزار میزبان، قرائت چند بار تکرار و مقدار پایدار ثبت شود.
📐 انتخاب میان HIOKI 9675 و 9657-10
HIOKI 9675 دهانه 30 میلیمتر، بدنه کوچکتر و جزء خطای full scale کمتری دارد و برای نشتیهای کوچک شاخه مناسبتر است. HIOKI 9657-10 دهانه 40 میلیمتر و حداکثر پیوسته 30 آمپر دارد و برای استفاده عمومی و برخی اندازهگیریهای بار انعطاف بیشتری ارائه میدهد.
دهانه بزرگتر همیشه به معنی انتخاب بهتر نیست. برای نشتی کم، حساسیت مؤثر، نویز محیط و قرارگیری مرکزی اهمیت دارند. قطر مجموعه هادیها، مقدار مورد انتظار، دستگاه ثبت و فضای تابلو باید پیش از خرید مشخص شوند.
📈 اتصال به لاگر و پاورکوالیتی آنالایزر
کابل سهمتری و خروجی ولتاژ این سری برای تجهیزات هیوکی مانند برخی PW3360، PW3365، PW3198، مدلهای قدیمی 3197 و رکوردر LR8513 در پیکربندی سازگار استفاده میشود. وجود نام دستگاه در یک فهرست عمومی بهتنهایی کافی نیست؛ نوع کانکتور و دامنه ورودی باید کنترل شوند.
اگر ورودی ابزار بر حسب ولت نمایش میدهد، ضریب 100mV/A اعمال شود. اشباع ورودی، فیلتر نامناسب یا اتصال زمین نادرست میتواند عدد را تحریف کند. برای ثبت طولانی، نرخ نمونهبرداری و فاصله ذخیره متناسب با تغییرات بار انتخاب شوند.
🛡️ ایمنی و محدودیت هادی
این سنسور فقط برای هادی عایقشده معرفی شده است. پیش از بازکردن تابلو، روش کار ایمن، تجهیزات حفاظت فردی و محدودیت ولتاژ کل سامانه بررسی شوند. دسته و کابل نباید آسیب، ترک یا بریدگی داشته باشند و فک روی هادی بدون عایق بسته نشود.
کمترین رده ایمنی میان سنسور، کابل، مبدل و دستگاه ثبت، رده کل زنجیره را تعیین میکند. سطح فک با حلال قوی تمیز نشود و پس از انتقال از محیط سرد تا رفع میعان استفاده متوقف بماند. نزدیکی به میدان مغناطیسی قوی نیز در گزارش ثبت شود.
🧪 روال پیشنهادی آزمون
- مدل: کد 9657-10 و دهانه 40mm کنترل شود.
- بازرسی: بدنه، فک، کابل و عایق بررسی شوند.
- اتصال: ورودی ولتاژ سازگار انتخاب شود.
- مقیاس: ضریب 100mV/A در دستگاه ثبت گردد.
- چیدمان: همه هادیهای فعال یا فقط ارت طبق هدف داخل فک قرار گیرند.
- بستن فک: سطوح هسته کامل روی هم بنشینند.
- کنترل نویز: فاصله از هادی پرجریان و ثبات موقعیت حفظ شود.
- ثبت: RMS، فرکانس، محل، دما و شرایط بار ذخیره شوند.
⚖️ مقایسه با سنسورهای جریان بار
| گروه |
کاربرد |
| HIOKI 9657-10 |
جریان نشتی، کنترل عایق و خروجی 100mV/A |
| HIOKI 9675 |
همخانواده با تفاوت دهانه، ابعاد و جزء خطای full scale |
| HIOKI 9695-02/03 |
سنسور بار 50 یا 100 آمپر؛ جایگزین مستقیم سنسور نشتی نیست |
| HIOKI CT9667 |
جریان بزرگ 500/5000 آمپر با حلقه روگوفسکی |
برای مشاهده گروهها به HIOKI Current Probe Sensors، Power Analyzers and Power Quality و HIOKI Multimeters مراجعه کنید.
📦 اقلام همراه محصول

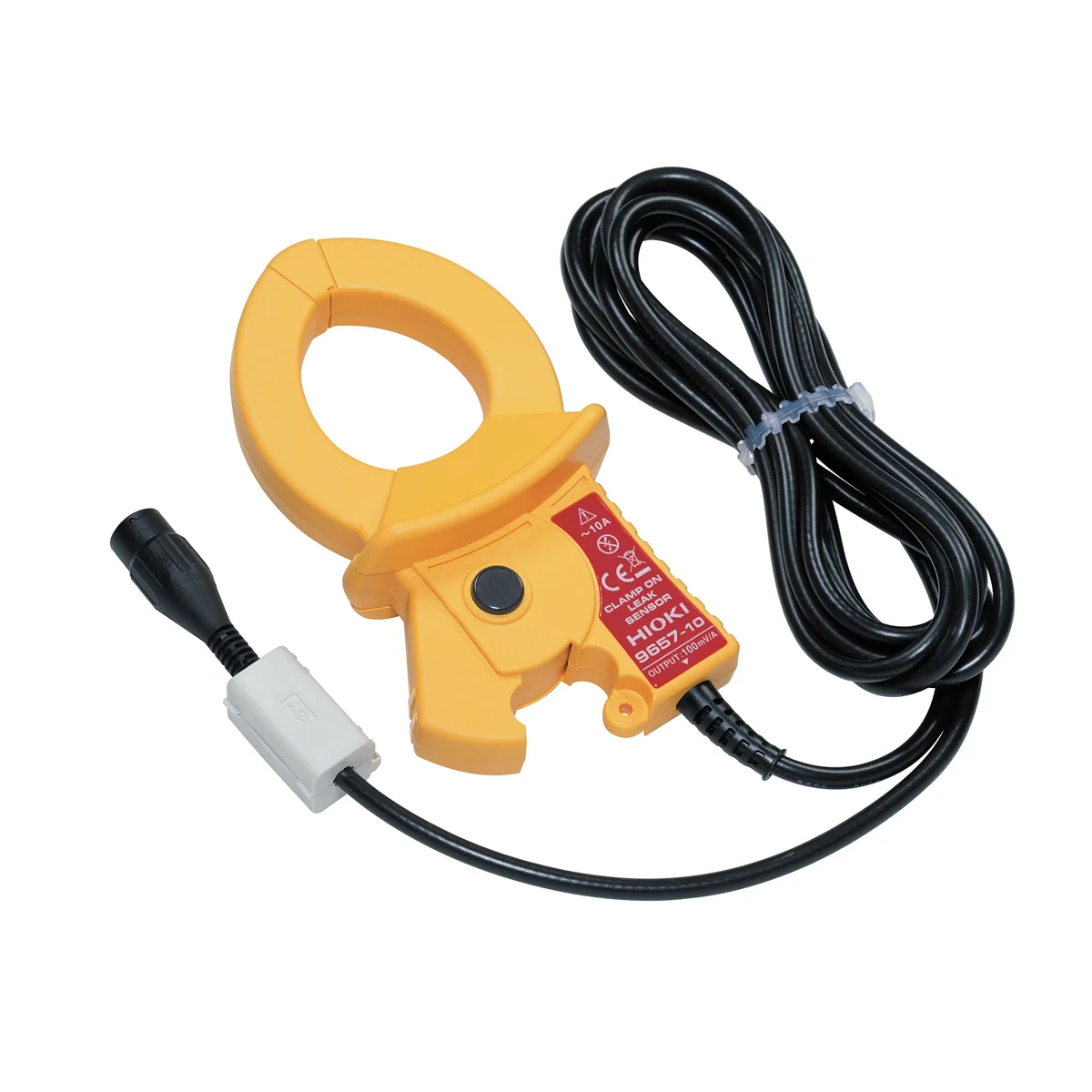

- سنسور کلمپی HIOKI 9657-10
- کابل خروجی متصل 3 متری
- دفترچه راهنما
لاگر، پاورکوالیتی آنالایزر، مبدل و کیف فقط در صورت ذکر صریح در پیشفاکتور همراهاند.
🛒 قیمت و خرید سنسور جریان نشتی کلمپی AC 10 آمپر هیوکی مدل HIOKI 9657-10
سنسور جریان نشتی کلمپی AC 10 آمپر هیوکی مدل HIOKI 9657-10 تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی ثبت میشود. برای استعلام، کد کامل، قطر مجموعه هادیها، بازه تقریبی نشتی، فرکانس، ولتاژ مدار و مدل دستگاه ثبت را اعلام کنید.
پس از تأمین معتبر، قیمت در همین نشانی بهروزرسانی میشود. این صفحه برای جلوگیری از سفارش اشتباه میان دو مدل ظاهراً مشابه، تفاوت دهانه و دقت را صریح نگه میدارد.
❓ سوالات متداول (FAQ)
آیا 9657-10 جریان DC را اندازه میگیرد؟
خیر؛ مشخصات این مدل برای AC اعلام شده است.
برای نشتی کل مدار فک دور کدام سیمها بسته میشود؟
همه هادیهای فعال رفت و برگشت با هم از فک عبور میکنند تا جریان بار خنثی شود.
آیا روی هادی بدون عایق مجاز است؟
خیر؛ سازنده هادی عایقشده را شرط کرده است.
آیا خروجی مستقیماً آمپر است؟
خیر؛ خروجی ولتاژ با نرخ 100mV/A است و ابزار میزبان باید مقیاس را اعمال کند.
چرا سنسور بار جایگزین مناسبی نیست؟
سنسور بار برای دامنه بزرگ طراحی شده و حساسیت لازم برای نشتی کوچک را ندارد.
چرا قیمت ثبت نشده است؟
موجودی معتبر تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی نمایش نمیدهد.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: 9657-10
- نوع: سنسور کلمپی جریان نشتی AC
- جریان نامی: 10A AC برای اندازهگیری نشتی در 50/60Hz
- حداکثر ورودی پیوسته: 30A در 45 تا 66Hz
- نرخ خروجی: 100mV AC/A
- دقت دامنه: ±1.0% reading ±0.05% full scale در 45 تا 66Hz
- دقت فاز: ±3° در 50/60Hz
- پاسخ فرکانسی: 40Hz تا 5kHz؛ انحراف دامنه ±3%
- نوع هادی: فقط هادی عایقشده
- قطر دهانه فک: 40mm
- طول کابل: 3m
- ابعاد: 74×145×42mm
- وزن: 380g
- تضمین دقت: یک سال
