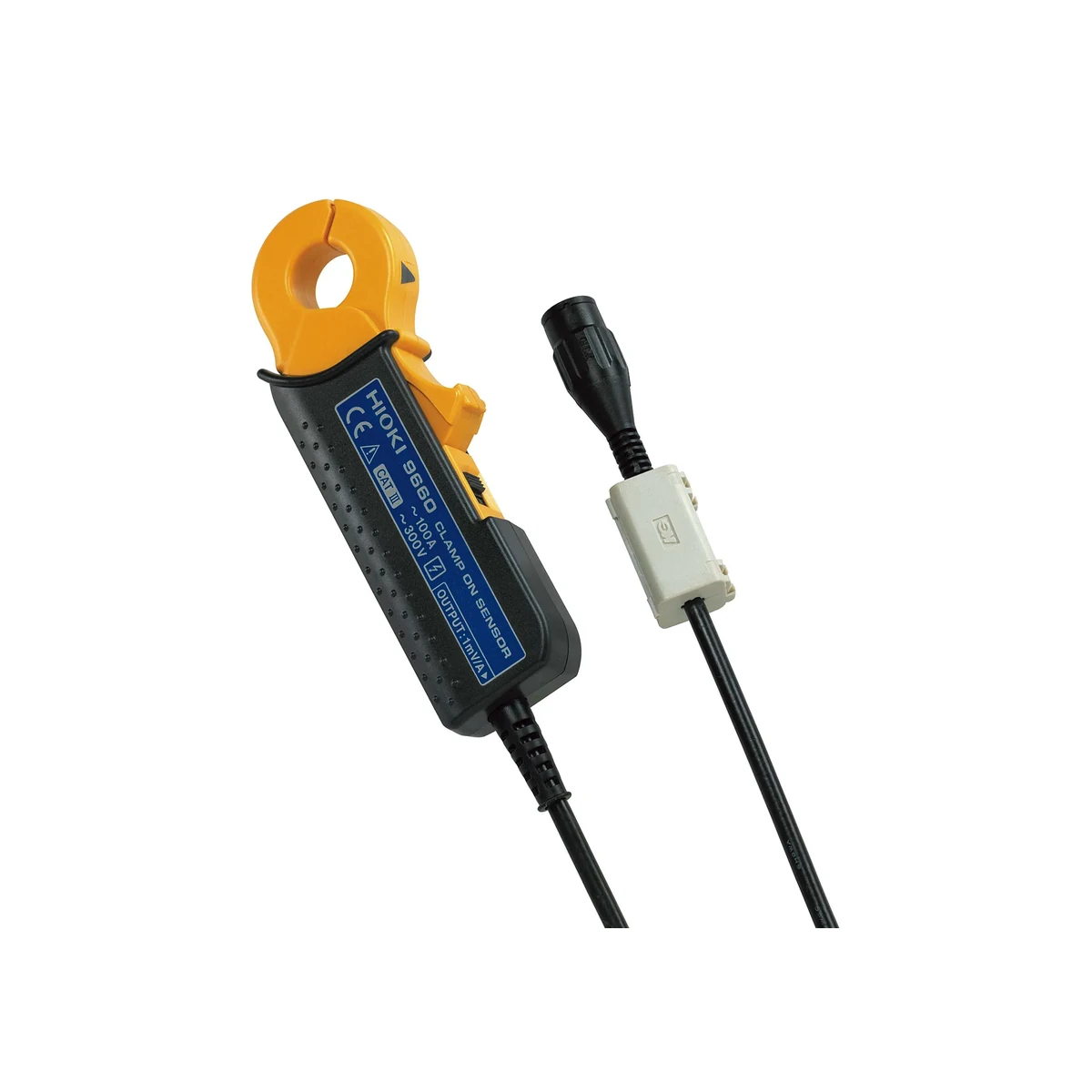

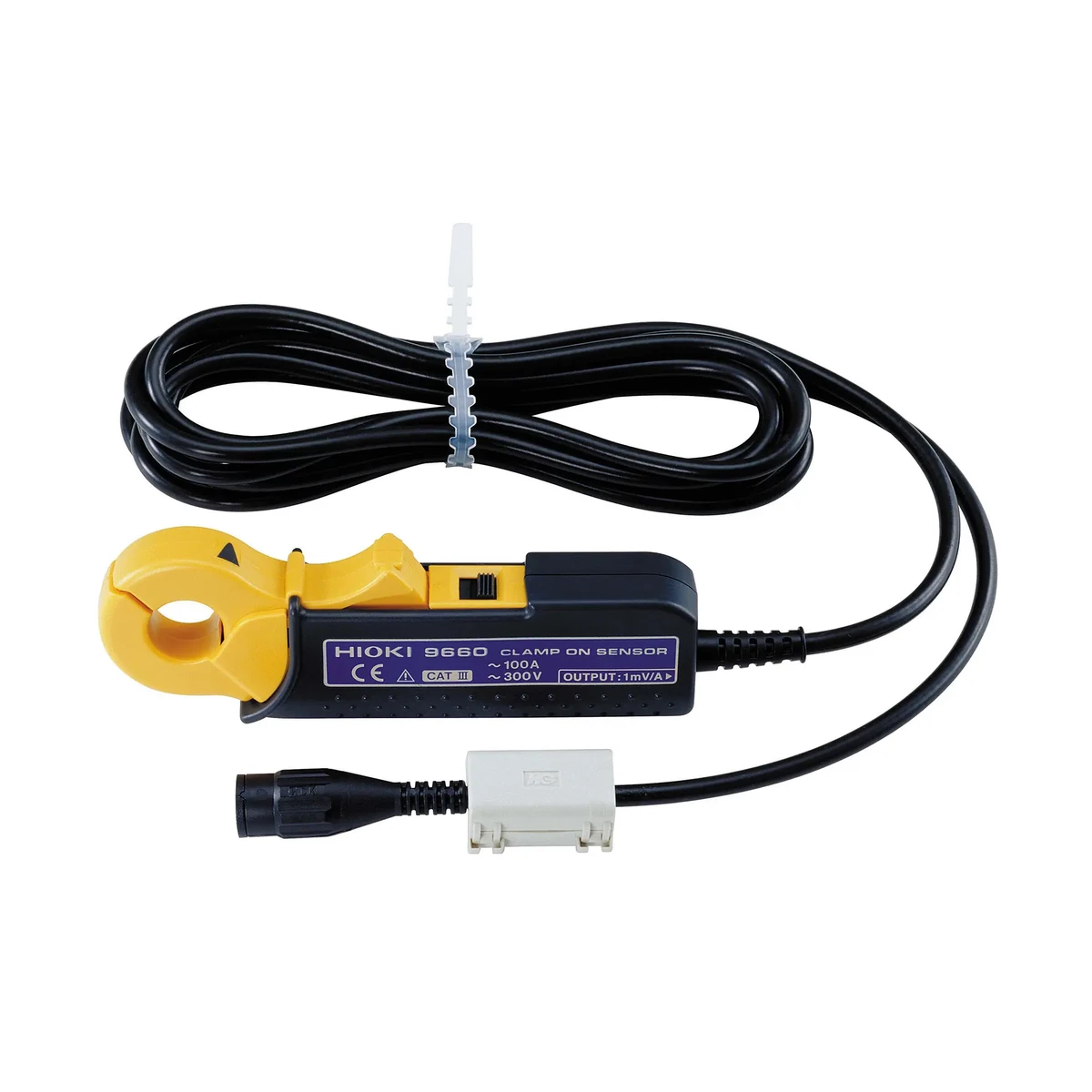

سنسور جریان کلمپی AC 100 آمپر هیوکی مدل HIOKI 9660 یک سنسور جریان بار با خروجی ولتاژ، کابل BNC سهمتری، رنج نامی 100A و دهانه 15mm است. نام، تصاویر و مشخصات این صفحه با مدل دقیق 9660 تطبیق داده شدهاند تا با مدلهای 9694، 9660، 9661 و 9669 که ظاهر یا کاربرد نزدیک دارند اشتباه نشود.
English name: HIOKI 9660 100A AC Clamp-on Current Sensor, 1mV/A Output, 40 Hz to 5 kHz, CAT III 300V.
🔍 معرفی تخصصی سنسور جریان کلمپی AC 100 آمپر هیوکی مدل HIOKI 9660
سنسور جریان کلمپی AC 100 آمپر هیوکی مدل HIOKI 9660 برای اتصال به پاورمتر، پاورلاگر، پاورکوالیتی آنالایزر و رکوردر دارای ورودی ولتاژ طراحی شده است. فک سنسور بدون قطع مدار دور هادی بسته میشود و خروجی متناسب با جریان را از طریق BNC به ابزار میزبان میفرستد. این ساختار برای ثبت بار، ارزیابی توان و پایش شبکه صنعتی کاربرد دارد.
این محصول نمایشگر مستقل ندارد و مقدار آمپر را مستقیماً نشان نمیدهد. دستگاه میزبان باید ضریب 1mV/A را اعمال کند. اگر نسبت مدل دیگری وارد شود، دامنه گزارششده نادرست خواهد بود؛ بنابراین مدل روی لیبل، رنج انتخابی و تنظیم کانال پیش از آزمون با هم کنترل شوند.
⚙️ ویژگیهای کلیدی HIOKI 9660
- جریان نامی: 100A AC
- حد پیوسته: 130A در 45 تا 66Hz
- خروجی: 1mV/A
- دقت دامنه: ±0.3% reading ±0.02% full scale
- دقت فاز: ±1°
- پهنای کاربردی: 40Hz تا 5kHz
- دهانه: 15mm
- ایمنی: CAT III 300V
بیشینه جریان پیوسته تنها برای 45 تا 66 هرتز اعلام شده است. در فرکانسهای دیگر باید محدودیت ورودی و گرمایش طبق دفترچه بررسی شود. جزء full scale دقت نیز در جریانهای کوچک سهم بیشتری دارد و انتخاب سنسور بیشازحد بزرگ میتواند عدم قطعیت نسبی را افزایش دهد.
📊 جدول مشخصات فنی سنسور جریان کلمپی AC 100 آمپر هیوکی مدل HIOKI 9660
| برند |
HIOKI / هیوکی |
| مدل دقیق |
9660 |
| نوع |
سنسور جریان بار AC با خروجی ولتاژ |
| جریان نامی |
100A AC |
| حداکثر جریان پیوسته |
130A در 45 تا 66Hz |
| نرخ خروجی |
1mV/A AC |
| دقت دامنه |
±0.3% reading ±0.02% full scale در 45 تا 66Hz و مرکز فک |
| دقت فاز |
±1° در 45Hz تا 5kHz |
| پاسخ فرکانسی |
40Hz تا 5kHz با انحراف ±1% از دقت دامنه |
| ایمنی |
CAT III 300V |
| دهانه هادی |
15mm |
| دمای کار |
0 تا 50°C، رطوبت حداکثر 80% بدون میعان |
| کابل و خروجی |
کابل ثابت 3m با BNC |
| ابعاد |
46×135×21mm |
| وزن |
230g |
| تضمین دقت |
یک سال |
مشخصه فرکانسی بهصورت انحراف افزوده به دقت دامنه بیان میشود. بنابراین دقت پایه شبکه 50/60 هرتز برای کل بازه 5 کیلوهرتز ثابت نیست. برای اندازهگیری توان، خطای دامنه و فاز سنسور با خطای دستگاه و کانال ولتاژ ترکیب میشوند.
📐 انتخاب رنج مناسب
HIOKI 9694 برای سمت ثانویه CTهای 5 آمپری و جریان کوچک مناسب است. HIOKI 9660 رنج 100 آمپر و بدنه باریک دارد. HIOKI 9661 با دهانه 46 میلیمتر جریان 500 آمپر را پوشش میدهد و HIOKI 9669 برای 1000 آمپر و باسبار تا 80×20 میلیمتر ساخته شده است.
بهترین انتخاب کوچکترین رنجی است که RMS و پیک واقعی را با حاشیه امن پوشش دهد. سنسور بزرگتر الزاماً بهتر نیست؛ خروجی کوچکتر و جزء full scale میتوانند دقت مؤثر جریان کم را محدود کنند. قطر کابل، اندازه باسبار، CAT محل و فضای بازشدن فک نیز همزمان بررسی شوند.
🧲 نصب صحیح و جهت جریان
فک دور یک هادی بسته شود و سطوح هسته کاملاً روی هم بنشینند. آلودگی، تراشه فلزی یا نیمهبازماندن فک روی دامنه و فاز اثر میگذارد. هادی تا حد امکان در مرکز قرار گیرد و سنسور از ترانس یا هادی پرجریان مجاور فاصله داشته باشد.
علامت جهت جریان از منبع به بار رعایت شود. در اندازهگیری توان، نصب معکوس میتواند علامت توان و زاویه فاز را تغییر دهد. برای سهفاز، مدل سنسورها، جهت، شماره کانال و کابلها برچسبگذاری و پیش از ثبت اصلی با یک بار شناختهشده کنترل شوند.
📈 پاورمتر، اینورتر و کیفیت توان
در بار مقاومتی ساده، دامنه نقش اصلی را دارد؛ در موتور، منبع تغذیه سوئیچینگ و اینورتر، فاز و پاسخ فرکانسی نیز تعیینکنندهاند. نرخ نمونهبرداری، فیلتر و پهنای باند ابزار میزبان باید با هدف آزمون هماهنگ باشند. سنسور 5kHz همه جزئیات کلیدزنی پرسرعت را حفظ نمیکند.
برای محاسبه توان، همزمانی ولتاژ و جریان ضروری است. ضرب ساده RMSها فقط توان ظاهری را میدهد و در بار غیرخطی جای محاسبه نمونهبهنمونه را نمیگیرد. مدل سنسور و ضریب خروجی باید همراه فایل اندازهگیری ذخیره شوند تا نتیجه قابل ردیابی بماند.
🔌 کابل BNC و سازگاری
کابل ثابت سهمتری و BNC اتصال سریع به ورودی ولتاژ سازگار را فراهم میکنند. وجود BNC بهتنهایی سازگاری کامل را تضمین نمیکند؛ دامنه ورودی، امپدانس، ضریب تبدیل و رده ایمنی ابزار باید مناسب باشند. تبدیل BNC به رابط دیگر فقط با مبدل تأییدشده انجام شود.
کابل از خطوط قدرت دور نگه داشته و حلقه اضافه آن کوچک شود. کشیدن کابل برای جابهجایی سنسور یا خم تند کنار بدنه مجاز نیست. در ثبت طولانی، اتصال BNC قفل و مسیر کابل مهار شود تا حرکت مکانیکی نویز یا قطع متناوب ایجاد نکند.
🛡️ ایمنی و نگهداری
رده اعلامشده CAT III 300V است، اما کمترین CAT میان سنسور، کابل، ابزار و مبدل، رده کل زنجیره را تعیین میکند. قبل از کار روی تابلو، روش کار ایمن و تجهیزات حفاظت فردی اعمال شوند. از جریان، ولتاژ نسبت به زمین و فرکانس مجاز عبور نشود.
بدنه، فک، کابل و BNC پیش از استفاده بازبینی شوند. سنسور خیس یا دارای ترک نباید استفاده شود. برای تمیزکردن از پارچه نرم و مقدار کمی شوینده خنثی استفاده شود؛ حلال قوی میتواند عایق و بدنه را آسیب بزند.
🧪 روال پیشنهادی
- مدل: HIOKI 9660 و رنج 100A کنترل شود.
- بازرسی: فک، هسته، کابل و BNC دیده شوند.
- تنظیم: ضریب 1mV/A در دستگاه وارد شود.
- نصب: فک دور یک هادی و در جهت درست بسته شود.
- مرکزکردن: هادی از لبه و محل اتصال فک دور بماند.
- ایمنی: CAT و حدود RMS/پیک بررسی شوند.
- تأیید: سیگنال بدون کلیپ با بار شناختهشده کنترل شود.
- ثبت: مدل، ضریب، جهت، فرکانس و دما ذخیره شوند.
⚖️ مقایسه مدلهای نزدیک
| مدل |
کاربرد و رنج |
| HIOKI 9694 |
5A، خروجی 10mV/A؛ سمت ثانویه CT |
| HIOKI 9660 |
100A، خروجی 1mV/A؛ فضای محدود |
| HIOKI 9661 |
500A، دهانه 46mm و دقت فاز ±0.5° |
| HIOKI 9669 |
1000A، دهانه 55mm یا باسبار 80×20mm |
برای مشاهده گروهها به HIOKI Current Probe Sensors، Power Analyzers and Power Quality و HIOKI Multimeters مراجعه کنید.
📦 اقلام همراه محصول
- سنسور HIOKI 9660
- کابل ثابت 3 متری با BNC
- دفترچه راهنما
پاورلاگر، پاورمتر، مبدل و کیف فقط در صورت ذکر صریح در پیشفاکتور همراهاند.
🛒 قیمت و خرید سنسور جریان کلمپی AC 100 آمپر هیوکی مدل HIOKI 9660
سنسور جریان کلمپی AC 100 آمپر هیوکی مدل HIOKI 9660 تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی ثبت میشود. هنگام استعلام، مدل کامل، جریان RMS و پیک، فرکانس، قطر هادی یا باسبار، CAT محل و دستگاه میزبان را اعلام کنید.
پس از تأمین معتبر، قیمت در همین نشانی بهروزرسانی میشود. تطبیق کد روی لیبل با رنج و ضریب خروجی ضروری است تا اندازهگیری با ضریب اشتباه انجام نشود.
❓ سوالات متداول (FAQ)
آیا 9660 جریان DC را اندازه میگیرد؟
خیر؛ مشخصات این مدل برای AC است.
آیا نمایشگر دارد؟
خیر؛ خروجی ولتاژ باید به ابزار سازگار وصل شود.
آیا برای نشتی مناسب است؟
برای جریان بار طراحی شده است؛ سنسور نشتی اختصاصی انتخاب بهتری است.
چرا ضریب خروجی مهم است؟
ابزار میزبان ولتاژ را با همین ضریب به آمپر تبدیل میکند.
آیا بیشینه پیوسته در همه فرکانسها یکسان است؟
خیر؛ مقدار اعلامی مربوط به 45 تا 66Hz است.
چرا قیمت ندارد؟
موجودی معتبر تأیید نشده و عصرتولز قیمت حدسی درج نمیکند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: 9660
- نوع: سنسور جریان بار AC با خروجی ولتاژ
- جریان نامی: 100A AC
- حداکثر جریان پیوسته: 130A در 45 تا 66Hz
- نرخ خروجی: 1mV/A AC
- دقت دامنه: ±0.3% reading ±0.02% full scale در 45 تا 66Hz و مرکز فک
- دقت فاز: ±1° در 45Hz تا 5kHz
- پاسخ فرکانسی: 40Hz تا 5kHz با انحراف ±1% از دقت دامنه
- ایمنی: CAT III 300V
- دهانه هادی: 15mm
- دمای کار: 0 تا 50°C، رطوبت حداکثر 80% بدون میعان
- کابل و خروجی: کابل ثابت 3m با BNC
- ابعاد: 46×135×21mm
- وزن: 230g
- تضمین دقت: یک سال
