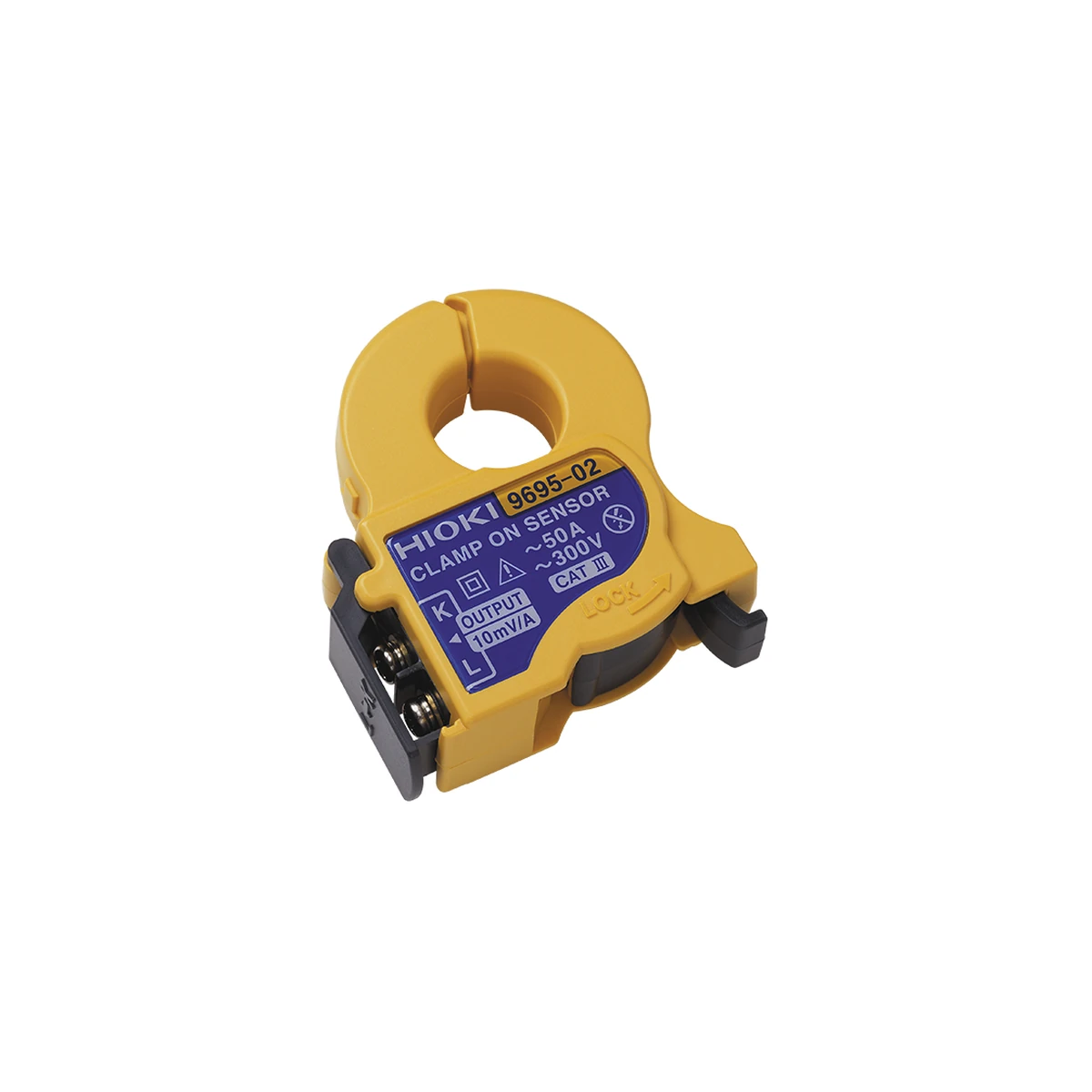

سنسور جریان کلمپی AC هیوکی مدل HIOKI 9695-02 یک سنسور کلمپی ولتاژخروجی برای اندازهگیری جریان بار تا 50A با دهانه 15 میلیمتر، دقت دامنه ±0.3 درصد و خروجی 10mV/A است. نام، تصویر و مشخصات این صفحه با کد دقیق 9695-02 تطبیق داده شدهاند تا با HIOKI 9695-03 که ظاهر تقریباً یکسان ولی رنج و نرخ خروجی متفاوت دارد اشتباه نشود.
English name: HIOKI 9695-02 50A AC Clamp-on Current Sensor, 10mV/A Output, 15mm Jaw, CAT III 300V.
🔍 معرفی تخصصی سنسور جریان کلمپی AC هیوکی مدل HIOKI 9695-02
سنسور جریان کلمپی AC هیوکی مدل HIOKI 9695-02 برای اندازهگیری جریان AC در خطوط تجاری، تابلوهای توزیع، اینورتر و سامانههای ثبت توان طراحی شده است. بدنه کوچک اجازه میدهد فک دور هادی عایقشده در فضای محدود بسته شود. خروجی ولتاژی به پاورمتر، پاورلاگر یا پاورکوالیتی آنالایزر منتقل میشود.
این مدل نمایشگر و کابل BNC ثابت ندارد. ترمینال M3 روی بدنه قرار دارد و برای اتصال متعارف به تجهیزات ثبت، کابل 9219 سهمتری توصیه میشود. کابل 9238 نیز برای کاربردهای خاص خانواده 9695 ارائه شده است. سازگاری کانکتور و مقیاس ورودی باید قبل از خرید کنترل شود.
⚙️ ویژگیهای کلیدی HIOKI 9695-02
- جریان نامی: 50A AC
- حد پیوسته: 60A در 45 تا 66Hz
- خروجی: 10mV/A
- دقت دامنه: ±0.3% reading ±0.02% full scale
- دقت فاز: ±2° در 45Hz تا 5kHz
- باند کاربردی: 40Hz تا 5kHz
- دهانه: 15mm
- ایمنی: CAT III 300V روی هادی عایقشده

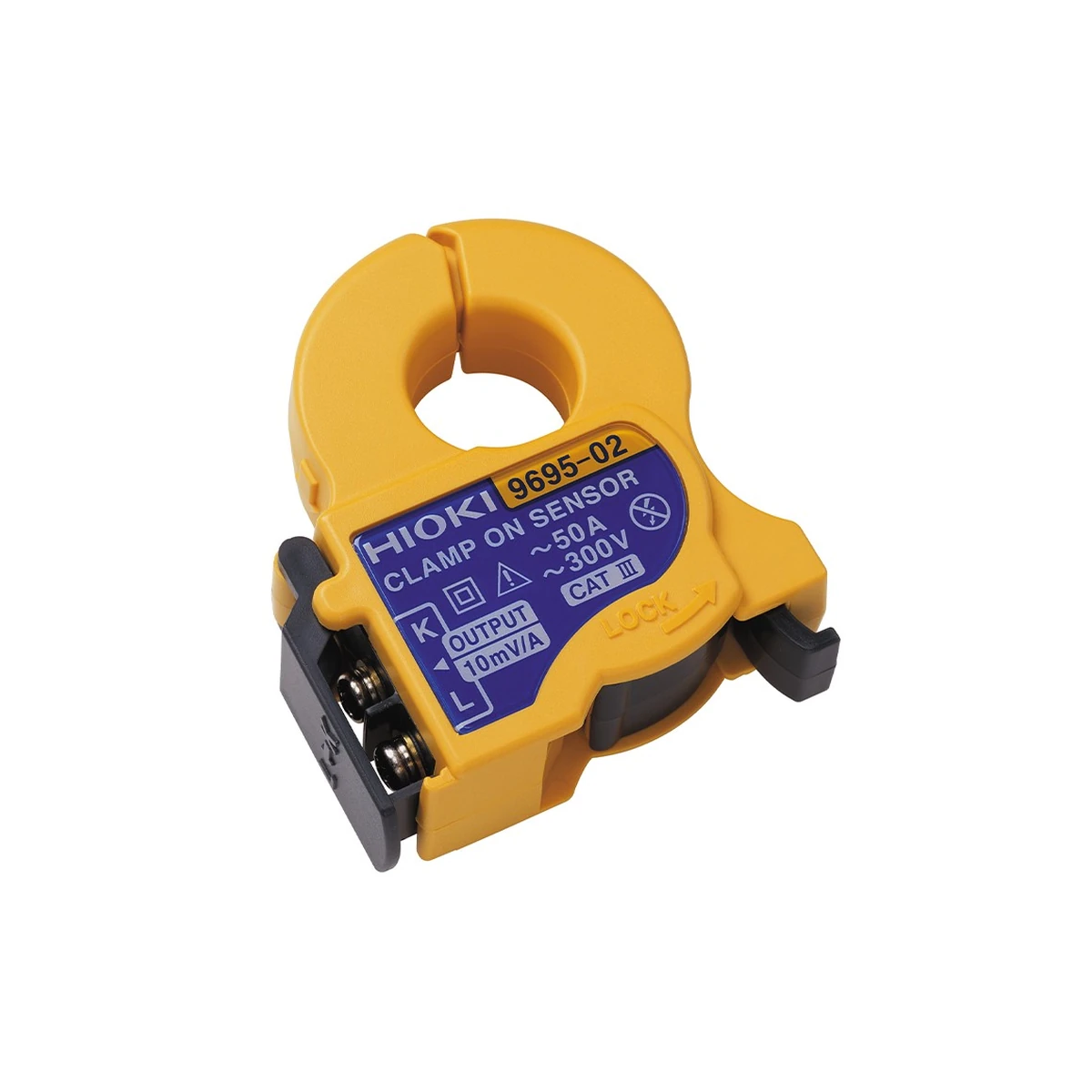

تنظیم نسبت خروجی مهمترین تفاوت دو پسوند است. 9695-02 خروجی 10mV/A دارد؛ واردکردن ضریب مدل دیگر در دستگاه ثبت، عدد جریان را ده برابر جابهجا میکند. کد مدل روی لیبل تصویر اصلی قابل مشاهده است تا این خطا در سفارش و نصب کاهش یابد.
📊 جدول مشخصات فنی سنسور جریان کلمپی AC هیوکی مدل HIOKI 9695-02
| برند |
HIOKI / هیوکی |
| مدل دقیق |
9695-02 |
| نوع |
سنسور جریان بار AC با خروجی ولتاژ |
| جریان نامی |
50A AC |
| حداکثر جریان پیوسته |
60A در 45 تا 66Hz |
| نرخ خروجی |
10mV/A AC |
| دقت دامنه |
±0.3% reading ±0.02% full scale در 45 تا 66Hz |
| دقت فاز |
±2° در 45Hz تا 5kHz |
| پاسخ فرکانسی |
40Hz تا 5kHz با انحراف حداکثر ±1% از دقت دامنه |
| حداکثر ولتاژ نسبت به زمین |
300V AC rms؛ CAT III برای هادی عایقشده |
| قطر هادی |
حداکثر 15mm |
| دمای کار |
0 تا 50°C، رطوبت حداکثر 80% بدون میعان |
| ابعاد |
50.5×58×18.7mm |
| وزن |
50g |
| ترمینال خروجی |
ترمینال M3؛ کابل 9219 برای خروجی BNC اختیاری |
| تضمین دقت |
یک سال |
جزء full scale مستقل از مقدار خواندهشده است و در جریانهای کوچک سهم بیشتری از خطای نسبی پیدا میکند. پاسخ 40 هرتز تا 5 کیلوهرتز نیز بهصورت انحراف افزوده از دقت مرجع تعریف شده است؛ نباید دقت پایه 50/60 هرتز را بدون محاسبه به کل باند تعمیم داد.
🧭 تفاوت 9695-02 و 9695-03
HIOKI 9695-02 برای 50 آمپر نامی، 60 آمپر پیوسته و خروجی 10mV/A ساخته شده است. HIOKI 9695-03 رنج 100 آمپر، حد پیوسته 130 آمپر و خروجی 1mV/A دارد. هر دو دهانه، ابعاد، وزن و دقت دامنه مشابه دارند، اما دقت فاز و ضریب خروجی یکسان نیست.
برای جریانهای پایینتر، خروجی بزرگتر 9695-02 میتواند استفاده بهتری از دامنه ورودی دستگاه ثبت ایجاد کند. اگر جریان واقعی به 100 آمپر نزدیک است، 9695-03 از اضافهبار جلوگیری میکند. انتخاب بر اساس حداکثر RMS، پیک، فرکانس و دامنه ورودی ابزار انجام شود.
🧲 نصب و جهت جریان
فک باید دور یک هادی عایقشده بسته شود و سطوح هسته کاملاً روی هم بنشینند. آلودگی، تراشه فلزی یا نیمهبازماندن فک روی دامنه و فاز اثر میگذارد. سنسور از هادیهای پرجریان مجاور و ترانس فاصله داشته باشد و کابل خروجی کنار مسیر قدرت حلقه بزرگ نسازد.
جهت سنسور مطابق علامت منبع به بار تنظیم و در گزارش ثبت شود. برعکس نصبکردن در اندازهگیری توان میتواند علامت توان یا زاویه فاز را تغییر دهد. در آزمون سهفاز، کد هر سنسور، کانال و جهت بهصورت یکسان برچسبگذاری شوند.
📈 اندازهگیری توان و اینورتر
برای محاسبه توان، دقت فاز بهاندازه دقت دامنه اهمیت دارد. در بار با ضریب توان پایین، حتی خطای زاویه کوچک روی وات اثر محسوس میگذارد. پهنای باند سنسور، ورودی ولتاژ، نرخ نمونهبرداری و فیلتر دستگاه میزبان باید با فرکانس هدف هماهنگ باشند.
خروجی اینورتر شامل مؤلفههای سوئیچینگ است. باند 5 کیلوهرتز همه فرکانسهای کلیدزنی را پوشش نمیدهد و برای مشاهده جزئیات سریع باید سنسور پهنباند مناسب انتخاب شود. این مدل برای پایش توان و جریان بار در محدوده تعریفشده، نه اسیلوسکوپ پرسرعت، طراحی شده است.
🔌 کابل 9219 و 9238
کابل 9219 ترمینال سنسور را به BNC تبدیل میکند و سه متر طول دارد. اگر ابزار میزبان BNC میپذیرد، این کابل معمولاً همراه سنسور لازم است ولی جزو بسته پایه نیست. کابل 9238 زوجتابیده با ترمینال حلقوی است و باید فقط در پیکربندی تأییدشده استفاده شود.
استفاده از کابل دستساز میتواند نسبت، شیلد، نویز و رده ایمنی را تحت تأثیر قرار دهد. قبل از خرید تعداد کانالها مشخص شود؛ اندازهگیری سهفاز معمولاً به چند سنسور و کابل همسان نیاز دارد. طول اضافه کابل نیز از مسیر قدرت دور نگه داشته شود.
🛡️ ایمنی و محدودیتها
حداکثر ولتاژ نسبت به زمین 300 ولت AC rms در CAT III و فقط برای هادی عایقشده اعلام شده است. فک روی هادی بدون عایق بسته نشود. کمترین CAT میان سنسور، کابل و ابزار، رده کل سامانه است و شرایط تابلو باید با روش کار ایمن و تجهیزات حفاظت فردی کنترل شود.
دمای کار صفر تا 50 درجه و رطوبت تا 80 درصد بدون میعان است. پس از انتقال از محیط سرد، تا خشکشدن کامل استفاده متوقف شود. ترک بدنه، خرابی فک، شلشدن ترمینال یا آسیب کابل دلیل توقف آزمون است.
🧪 روال پیشنهادی
- مدل: کد 9695-02 و رنج 50A کنترل شود.
- کابل: 9219 یا رابط سازگار انتخاب شود.
- مقیاس: نرخ 10mV/A در ابزار ثبت گردد.
- بازرسی: فک، هسته، ترمینال و عایق بررسی شوند.
- نصب: سنسور دور یک هادی و در جهت درست بسته شود.
- رنج: RMS و پیک پایینتر از حدود مدل بمانند.
- تأیید: خروجی بدون کلیپ با بار شناختهشده کنترل شود.
- ثبت: مدل، کانال، جهت، فرکانس و دما ذخیره شوند.
⚖️ مقایسه محصولات مشابه
| مدل |
تفاوت کاربردی |
| HIOKI 9695-02 |
50A، خروجی 10mV/A، فاز ±2° |
| HIOKI 9695-03 |
100A، خروجی 1mV/A، فاز ±1° |
| HIOKI 9675 |
سنسور نشتی 10A با خروجی 100mV/A؛ جایگزین مستقیم سنسور بار نیست |
| HIOKI CT9667 |
حلقه انعطافپذیر 500/5000A برای هادی بزرگ |
برای مرور گروهها به HIOKI Current Probe Sensors، Power Analyzers and Power Quality و HIOKI Multimeters مراجعه کنید.
📦 اقلام همراه محصول
- سنسور HIOKI 9695-02
- دفترچه راهنما
کابل 9219، کابل 9238، پاورلاگر و پاورکوالیتی آنالایزر فقط در صورت ذکر صریح در پیشفاکتور همراهاند.
🛒 قیمت و خرید سنسور جریان کلمپی AC هیوکی مدل HIOKI 9695-02
سنسور جریان کلمپی AC هیوکی مدل HIOKI 9695-02 تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی ثبت میشود. هنگام استعلام، کد کامل، جریان RMS و پیک، فرکانس، قطر هادی، CAT محل، تعداد فاز و دستگاه میزبان را اعلام کنید.
پس از تأمین معتبر، قیمت در همین نشانی بهروزرسانی میشود. بررسی کد روی لیبل ضروری است، زیرا جابهجایی 9695-02 و 9695-03 خطای دهبرابری در مقیاس خروجی ایجاد میکند.
❓ سوالات متداول (FAQ)
آیا 9695-02 جریان DC را اندازه میگیرد؟
خیر؛ مشخصات این سنسور برای AC است.
آیا کابل 9219 همراه است؟
خیر، مگر در پیشفاکتور صریحاً ذکر شود.
آیا برای جریان نشتی مناسب است؟
برای بار طراحی شده است؛ برای نشتی از 9675 یا 9657-10 استفاده شود.
چرا نرخ خروجی اهمیت دارد؟
ضریب تبدیل ولتاژ به آمپر است و تنظیم اشتباه عدد را ده برابر تغییر میدهد.
آیا روی هادی بدون عایق مجاز است؟
خیر؛ مشخصات ایمنی برای هادی عایقشده است.
چرا قیمت ندارد؟
موجودی معتبر تأیید نشده و عصرتولز قیمت حدسی درج نمیکند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: 9695-02
- نوع: سنسور جریان بار AC با خروجی ولتاژ
- جریان نامی: 50A AC
- حداکثر جریان پیوسته: 60A در 45 تا 66Hz
- نرخ خروجی: 10mV/A AC
- دقت دامنه: ±0.3% reading ±0.02% full scale در 45 تا 66Hz
- دقت فاز: ±2° در 45Hz تا 5kHz
- پاسخ فرکانسی: 40Hz تا 5kHz با انحراف حداکثر ±1% از دقت دامنه
- حداکثر ولتاژ نسبت به زمین: 300V AC rms؛ CAT III برای هادی عایقشده
- قطر هادی: حداکثر 15mm
- دمای کار: 0 تا 50°C، رطوبت حداکثر 80% بدون میعان
- ابعاد: 50.5×58×18.7mm
- وزن: 50g
- ترمینال خروجی: ترمینال M3؛ کابل 9219 برای خروجی BNC اختیاری
- تضمین دقت: یک سال
