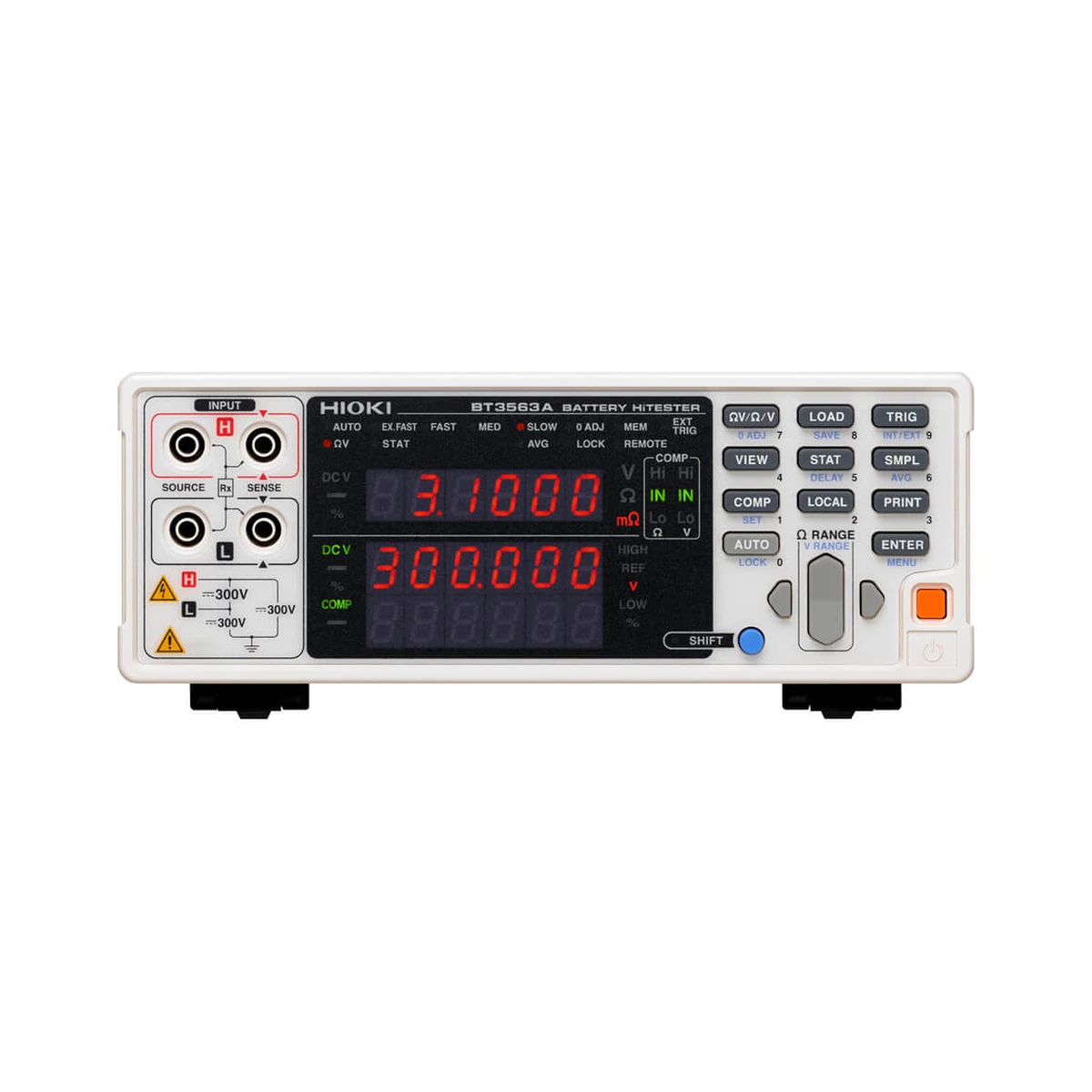

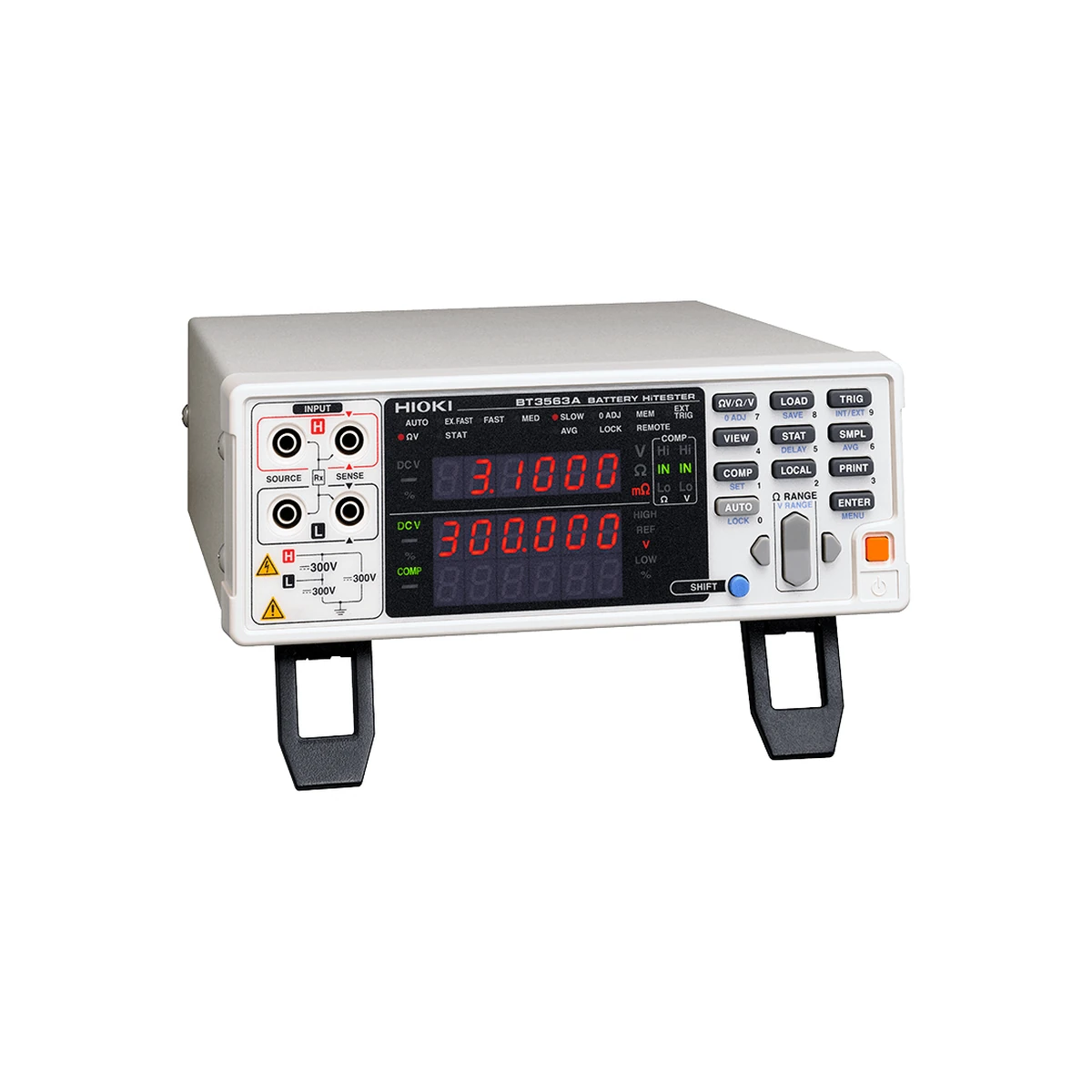

تستر باتری رومیزی 300 ولت هیوکی مدل HIOKI BT3563A تستر باتری 300 ولت برای پک های بزرگ با مقاومت 3 میلی اهم تا 3 کیلو اهم، تفکیک 0.1 میکرو اهم و نمونه برداری سریع از 4 میلی ثانیه است. اطلاعات، نام و تصاویر این صفحه با کد کامل BT3563A تطبیق داده شده اند تا مدل های نزدیک یا نسخه های دارای پسوند به اشتباه یک کالا شناخته نشوند.
English name: HIOKI BT3563A 300 V High-Speed Bench Battery HiTester with 0.1 Microohm Resolution.
🔍 معرفی و کاربرد تستر باتری رومیزی 300 ولت هیوکی مدل HIOKI BT3563A
تستر باتری رومیزی 300 ولت هیوکی مدل HIOKI BT3563A برای آزمون مقاومت داخلی و ولتاژ پک های صنعتی و خودرویی ولتاژ بالا، کنترل اتصال و دسته بندی خودکار در تولید طراحی شده است. سنجش مقاومت داخلی باتری فقط خواندن یک عدد نیست؛ روش اتصال، وضعیت شارژ، دما، زمان استراحت، محل تماس پراب و رنج انتخابی روی نتیجه اثر دارند. اندازه گیری چهار ترمیناله کمک می کند مقاومت کابل و اتصال از مقدار بسیار کوچک باتری جدا شود، اما این مزیت زمانی حفظ می شود که هر دو تماس جریان و حس ولتاژ روی سطح تمیز و پایدار قرار گیرند.
BT3563A نسخه A و مدل 300 ولت این خانواده است. شباهت پنل آن با BT3562A نباید باعث یکسان سازی شود؛ رنج بالای ولتاژ 300 ولت و علامت های ورودی متفاوت هویت آن را مشخص می کنند. بنابراین هنگام سفارش باید کد کامل، رنج ولتاژ، پراب موردنیاز و شیوه ارتباط با خط تولید یا نرم افزار مشخص شود. تفاوت پسوند یا یک حرف در خانواده تسترهای هیوکی می تواند به تغییر ولتاژ مجاز، اقلام همراه یا امکانات ارتباطی منجر شود.
⚙️ ویژگی های کلیدی HIOKI BT3563A
- اندازه گیری ولتاژ تا 300 ولت
- مقاومت 3 میلی اهم تا 3 کیلو اهم
- تفکیک تا 0.1 میکرو اهم
- دقت پایه ولتاژ ±0.01%
- نمونه برداری از 4 میلی ثانیه
- Contact Check و Comparator
- آمار تا 30000 داده
- LAN، RS-232C، EXT I/O و خروجی آنالوگ
مقاومت داخلی برای مقایسه سلول ها، کنترل کیفیت اتصال و مشاهده روند فرسودگی مفید است، اما به تنهایی ظرفیت واقعی یا ایمنی باتری را تضمین نمی کند. ولتاژ، دما، تاریخچه استفاده و آزمون های تخصصی متناسب با شیمی باتری باید کنار آن بررسی شوند. حد PASS یا FAIL نیز باید از داده مرجع سالم، تلرانس فرایند و دستورالعمل سازنده باتری گرفته شود.
📊 جدول مشخصات فنی تستر باتری رومیزی 300 ولت هیوکی مدل HIOKI BT3563A
| برند |
HIOKI / هیوکی |
| مدل |
BT3563A |
| نوع محصول |
تستر باتری رومیزی پرسرعت برای پک های ولتاژ بالا تا 300 ولت |
| رنج مقاومت |
3 میلی اهم تا 3 کیلو اهم در 7 رنج |
| تفکیک مقاومت |
0.1 میکرو اهم تا 100 میلی اهم بسته به رنج |
| دقت پایه مقاومت |
±0.5% مقدار خوانده شده ±10 رقم در 3 میلی اهم؛ ±0.5% مقدار خوانده شده ±5 رقم از 30 میلی اهم به بالا |
| فرکانس و روش تست |
1 کیلوهرتز ±0.2 هرتز؛ روش AC چهار ترمیناله |
| رنج ولتاژ |
6 ولت، 60 ولت و 300 ولت |
| تفکیک ولتاژ |
10 میکروولت، 100 میکروولت و 1 میلی ولت بسته به رنج |
| دقت پایه ولتاژ |
±0.01% مقدار خوانده شده ±3 رقم |
| زمان پاسخ |
10 میلی ثانیه |
| دوره نمونه برداری |
از 4 میلی ثانیه در حالت EX.FAST برای Ω یا V |
| توابع |
Contact Check، تنظیم صفر، Pulse، Comparator، آمار، Delay، Average، حافظه پنل و ذخیره داده |
| رابط ها |
LAN، RS-232C، EXT I/O و خروجی آنالوگ 0 تا 3.1 ولت DC |
| تغذیه |
100 تا 240 ولت AC، حداکثر 35VA |
| ابعاد |
215×80×295 میلی متر |
| وزن |
2.4 کیلوگرم |
دقت های جدول برای شرایط مرجع سازنده بیان شده اند. نزدیک مرز رنج، در حضور نویز یا با تماس ناپایدار باید سهم خطای رقم، تکرارپذیری و مشخصات پراب نیز در نظر گرفته شود. حداکثر نمایش، رزولوشن و دقت سه مفهوم متفاوت اند و نباید به جای یکدیگر استفاده شوند.
🧭 روش اندازه گیری درست مقاومت داخلی باتری
پیش از تست، نوع باتری و بیشترین ولتاژ آن با محدوده مجاز دستگاه تطبیق داده شود. سطح ترمینال تمیز و عاری از اکسید باشد و پراب چهار سیمه بدون لغزش قرار گیرد. تنظیم صفر با همان پراب و آرایش توصیه شده انجام شود. برای مقایسه دوره ای، محل تماس، جهت پراب، دما، میزان شارژ و فاصله زمانی از شارژ یا دشارژ تا حد ممکن ثابت بمانند.
در بانک های باتری فعال، دستورالعمل ایمنی سایت، عایق کاری پراب و جلوگیری از اتصال کوتاه اولویت دارد. برای خط تولید نیز Contact Check، زمان Delay و حدهای Comparator باید با قطعه مرجع اعتبارسنجی شوند. سرعت اسمی دستگاه بخشی از زمان چرخه است؛ حرکت فیکسچر، پایدارشدن سیگنال و ارتباط با کنترلر نیز باید در زمان کل محاسبه شوند.
🏭 کاربرد در نگهداری و کنترل کیفیت
در نگهداری UPS و مخابرات، ثبت روند هر باتری از مقایسه یک عدد با حد عمومی ارزش بیشتری دارد. افزایش تدریجی مقاومت داخلی یا اختلاف غیرعادی میان واحدهای یک رشته می تواند نیاز به بررسی اتصال، دما یا سلامت باتری را نشان دهد. نتیجه غیرعادی باید پس از کنترل تماس و تکرار آزمون تأیید شود.
در کارخانه، داده مقاومت و ولتاژ می تواند برای جداسازی خودکار قطعه، پایش کیفیت جوش و کنترل یکنواختی ماژول استفاده شود. حدها نباید فقط از یک نمونه انتخاب شوند؛ تحلیل چند نمونه سالم، عدم قطعیت سیستم و تغییرات دمایی، مرز عملیاتی مطمئن تری می سازد. ثبت نسخه تنظیمات و قفل پنل نیز از تغییر ناخواسته جلوگیری می کند.
🧱 طراحی، نصب و انتخاب پراب
مدل قابل حمل برای حرکت میان رک ها، حافظه میدانی و کار با باتری نصب شده مناسب است؛ مدل رومیزی برای فیکسچر ثابت، سرعت تکراری و فرمان های خودکار مزیت دارد. پراب باید با شکل ترمینال، جریان تست، فاصله نقاط تماس و ولتاژ سیستم سازگار باشد. هر کابل یا فیکسچر ظاهراً مشابه الزاماً پین بندی و رده ایمنی مناسب ندارد.
در نمونه برداری سریع، کابل ها از منابع نویز و مسیرهای جریان قدرت دور نگه داشته شوند. اتصال زمین و شیلد مطابق دفترچه دستگاه اجرا شود. در کاربرد ولتاژ بالا، فاصله خزشی، عایق فیکسچر و حفاظت اپراتور باید برای بیشترین ولتاژ واقعی پک طراحی شوند.
⚖️ مقایسه HIOKI BT3563A با مدل های نزدیک
| مدل مقایسه ای |
تفاوت کاربردی |
| HIOKI BT3562A |
تا 100 ولت کار می کند و برای ماژول های متوسط است؛ BT3563A سقف 300 ولت دارد. |
| HIOKI BT3554-50 |
قابل حمل و محدود به 60 ولت DC است؛ BT3563A ابزار رومیزی خط تولید و پک ولتاژ بالا است. |
برای مشاهده دسته های مرتبط از HIOKI Battery Testers، Battery Testers و HIOKI LCR Meters استفاده کنید. نام و نشانی پیوندهای داخلی انگلیسی هستند. انتخاب نهایی باید بر اساس ولتاژ واقعی، حداقل مقاومت، سرعت، پراب، حافظه و نوع ارتباط انجام شود.
📦 اقلام همراه محصول
- کابل برق
- دفترچه راهنما
- برگه نکات عملیاتی
فقط اقلام بالا جزو بسته پایه این کد در نظر گرفته شده اند. پراب، آداپتور بی سیم، کابل Handler، فیکسچر یا لوازمی که صریحاً ذکر نشده اند باید جدا تهیه شوند. پیش از سفارش، شماره فنی و سازگاری الکتریکی و مکانیکی لوازم با HIOKI BT3563A کنترل شود.
🛡️ نکات ایمنی و نگهداری
- حد ورودی: هیچ ترمینالی به ولتاژ بالاتر از محدوده اعلام شده متصل نشود.
- جلوگیری از اتصال کوتاه: نوک های فلزی و گیره ها روی دو قطب آزاد رها نشوند.
- بازرسی پراب: شکستگی، آلودگی و ضعف عایق پیش از هر آزمون بررسی شود.
- شرایط ثابت: دما و وضعیت شارژ کنار نتیجه ثبت شوند.
- تنظیم صفر: با همان کابل و فیکسچر مورد استفاده اجرا شود.
- باتری آسیب دیده: باتری متورم، نشتی دار یا داغ با روش عادی دستکاری نشود.
🛒 قیمت و خرید تستر باتری رومیزی 300 ولت هیوکی مدل HIOKI BT3563A
این صفحه به عنوان مرجع فنی عصرتولز ایجاد شده و تا تأیید موجودی واقعی، محصول ناموجود و بدون قیمت فرضی باقی می ماند. پس از تأمین معتبر، قیمت و شرایط خرید در همین صفحه درج می شود. هنگام استعلام، نام کامل تستر باتری رومیزی 300 ولت هیوکی مدل HIOKI BT3563A، کد BT3563A، ولتاژ باتری، رنج مقاومت، نوع پراب و رابط موردنیاز را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا صفحه دقیقاً برای HIOKI BT3563A است؟
بله؛ نام، تصاویر، رنج ها، اقلام همراه و تفاوت نسخه ها با همین کد رسمی تطبیق داده شده اند.
آیا مقاومت داخلی همان ظرفیت باتری است؟
خیر؛ مقاومت داخلی شاخص مهمی از افت ولتاژ و وضعیت اتصال است، اما ظرفیت باید با آزمون و روش متناسب با شیمی باتری سنجیده شود.
چرا اتصال چهار سیمه مهم است؟
دو مسیر جریان و دو مسیر حس ولتاژ باعث می شوند اثر مقاومت کابل و تماس از عدد بسیار کوچک باتری تا حد زیادی جدا شود.
آیا می توان مدل های هم شکل را جایگزین هم دانست؟
خیر؛ سقف ولتاژ، رنج مقاومت، امکانات ارتباطی و اقلام همراه می توانند با تغییر پسوند یا حرف مدل متفاوت باشند.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمی کند.
آیا تصاویر رسمی همین مدل هستند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع و واضح بهینه شده اند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: BT3563A
- نوع: تستر باتری رومیزی پرسرعت برای پک های ولتاژ بالا تا 300 ولت
- رنج مقاومت: 3 میلی اهم تا 3 کیلو اهم در 7 رنج
- تفکیک مقاومت: 0.1 میکرو اهم تا 100 میلی اهم بسته به رنج
- دقت پایه مقاومت: ±0.5% مقدار خوانده شده ±10 رقم در 3 میلی اهم؛ ±0.5% مقدار خوانده شده ±5 رقم از 30 میلی اهم به بالا
- فرکانس و روش تست: 1 کیلوهرتز ±0.2 هرتز؛ روش AC چهار ترمیناله
- رنج ولتاژ: 6 ولت، 60 ولت و 300 ولت
- تفکیک ولتاژ: 10 میکروولت، 100 میکروولت و 1 میلی ولت بسته به رنج
- دقت پایه ولتاژ: ±0.01% مقدار خوانده شده ±3 رقم
- زمان پاسخ: 10 میلی ثانیه
- دوره نمونه برداری: از 4 میلی ثانیه در حالت EX.FAST برای Ω یا V
