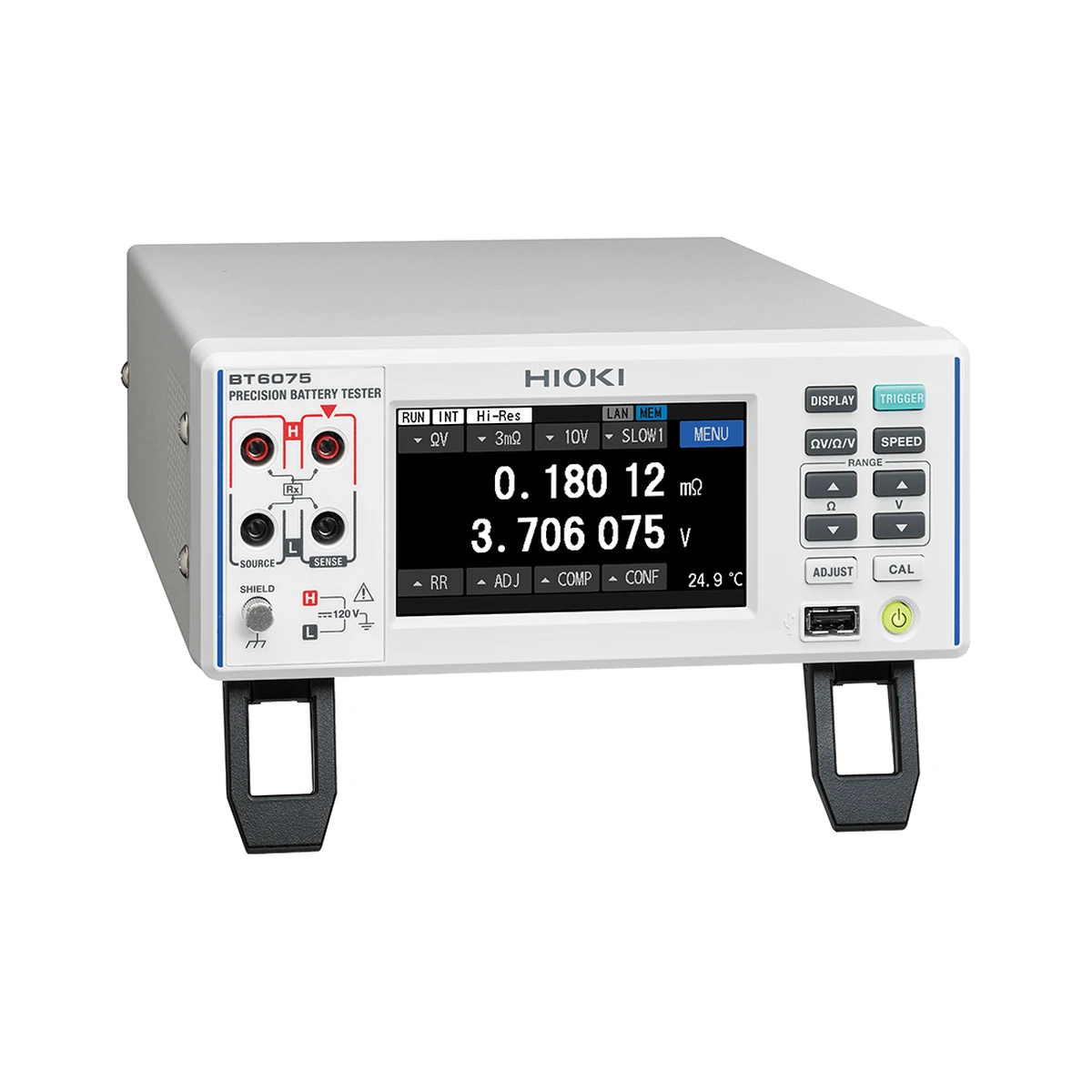

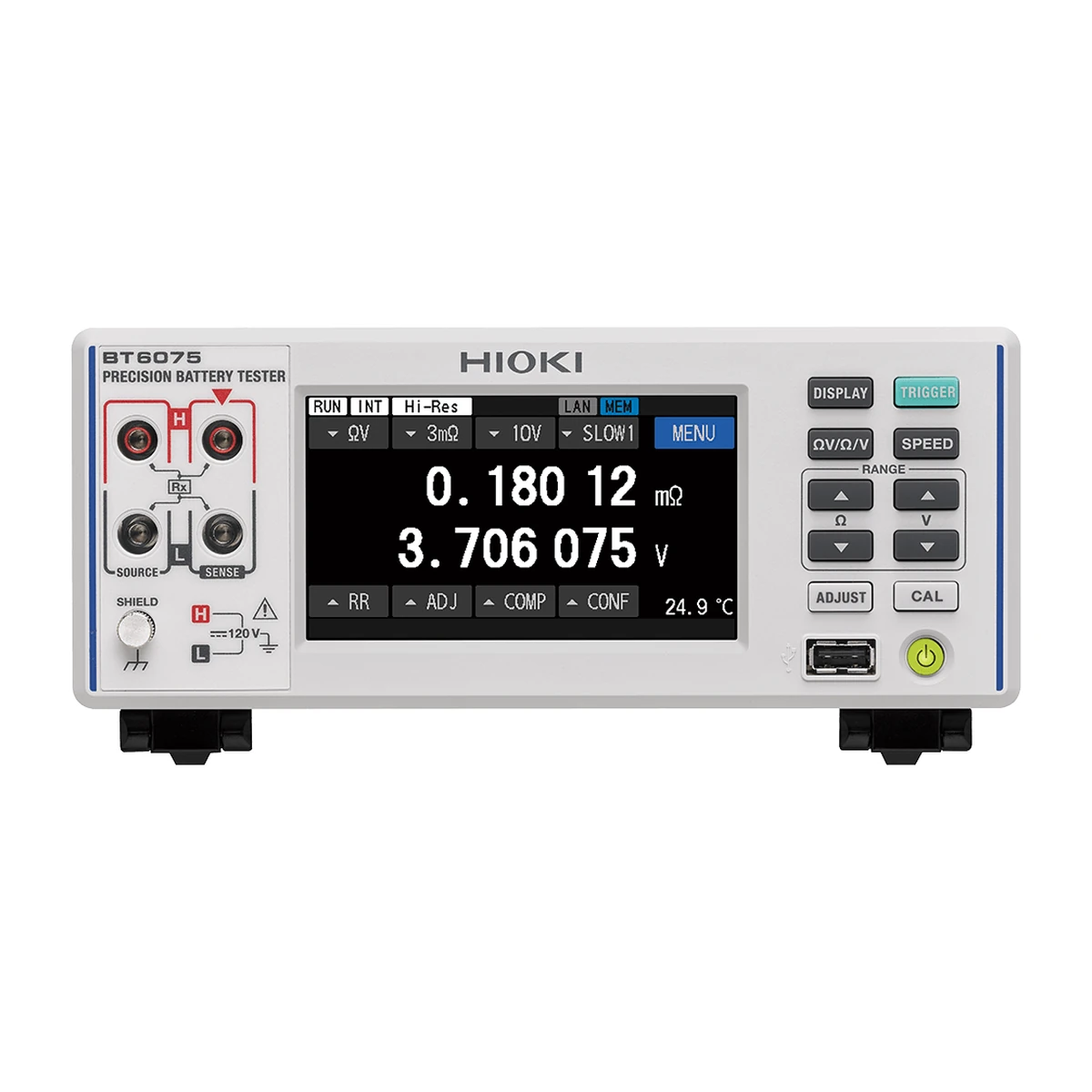

تستر فوق دقیق باتری 100 ولت هیوکی مدل HIOKI BT6075 تستر فوق دقیق سلول با تفکیک AC-IR تا 0.01 میکرو اهم، تفکیک ولتاژ 1 میکروولت در رنج 10 ولت و نمونه برداری از 4 میلی ثانیه است. اطلاعات، نام و تصاویر این صفحه با کد کامل BT6075 تطبیق داده شده اند تا مدل های نزدیک یا نسخه های دارای پسوند به اشتباه یک کالا شناخته نشوند.
English name: HIOKI BT6075 100 V Ultra-Precision Battery Tester with 1 Microvolt DC Resolution.
🔍 معرفی و کاربرد تستر فوق دقیق باتری 100 ولت هیوکی مدل HIOKI BT6075
تستر فوق دقیق باتری 100 ولت هیوکی مدل HIOKI BT6075 برای درجه بندی بسیار دقیق سلول، کنترل یکنواختی ولتاژ و مقاومت داخلی در تولید انبوه و سامانه های چندکاناله طراحی شده است. سنجش مقاومت داخلی باتری فقط خواندن یک عدد نیست؛ روش اتصال، وضعیت شارژ، دما، زمان استراحت، محل تماس پراب و رنج انتخابی روی نتیجه اثر دارند. اندازه گیری چهار ترمیناله کمک می کند مقاومت کابل و اتصال از مقدار بسیار کوچک باتری جدا شود، اما این مزیت زمانی حفظ می شود که هر دو تماس جریان و حس ولتاژ روی سطح تمیز و پایدار قرار گیرند.
BT6075 مدل دقیق تر ولتاژ در این خانواده است و با BT6065 یکی نیست. برچسب جلوی دستگاه، تفکیک 1 میکروولت و دقت ±0.0012 درصد در رنج 10 ولت برای تشخیص این مدل اهمیت دارند. بنابراین هنگام سفارش باید کد کامل، رنج ولتاژ، پراب موردنیاز و شیوه ارتباط با خط تولید یا نرم افزار مشخص شود. تفاوت پسوند یا یک حرف در خانواده تسترهای هیوکی می تواند به تغییر ولتاژ مجاز، اقلام همراه یا امکانات ارتباطی منجر شود.
⚙️ ویژگی های کلیدی HIOKI BT6075
- تفکیک AC-IR تا 0.01 میکرو اهم
- تفکیک DCV تا 1 میکروولت
- ولتاژ تا 100 ولت
- دقت 10V برابر ±0.0012 درصد
- نمونه برداری از 4 میلی ثانیه
- زمان پاسخ حدود 8 میلی ثانیه
- تنظیم صفر و مرجع تا 528 کانال
- LAN، USB، RS-232C و EXT I/O
مقاومت داخلی برای مقایسه سلول ها، کنترل کیفیت اتصال و مشاهده روند فرسودگی مفید است، اما به تنهایی ظرفیت واقعی یا ایمنی باتری را تضمین نمی کند. ولتاژ، دما، تاریخچه استفاده و آزمون های تخصصی متناسب با شیمی باتری باید کنار آن بررسی شوند. حد PASS یا FAIL نیز باید از داده مرجع سالم، تلرانس فرایند و دستورالعمل سازنده باتری گرفته شود.
📊 جدول مشخصات فنی تستر فوق دقیق باتری 100 ولت هیوکی مدل HIOKI BT6075
| برند |
HIOKI / هیوکی |
| مدل |
BT6075 |
| نوع محصول |
تستر فوق دقیق سلول با تفکیک ولتاژ 1 میکروولت |
| رنج مقاومت |
3 میلی اهم، 30 میلی اهم، 300 میلی اهم، 3 اهم و 30 اهم |
| تفکیک مقاومت |
از 0.01 میکرو اهم در رنج 3 میلی اهم تا 100 میکرو اهم در رنج 30 اهم |
| فرکانس تست |
1 کیلوهرتز ±0.2 هرتز |
| جریان تست |
300 یا 100 میلی آمپر در 3 میلی اهم تا 100 میکروآمپر در 30 اهم |
| دقت مقاومت |
از ±0.08% مقدار خوانده شده ±0.08 میکرو اهم در 3 میلی اهم و جریان 300mA |
| رنج ولتاژ |
±12.000000 ولت و ±120.00000 ولت |
| تفکیک ولتاژ |
1 میکروولت در رنج 10V و 10 میکروولت در رنج 100V |
| دقت ولتاژ |
10V: ±0.0012% rdg ±11µV؛ 100V: ±0.003% rdg ±0.60mV |
| رنج دما |
10- تا 60 درجه سانتی گراد؛ دقت ترکیبی با Z2005 تا ±0.5 درجه در 10 تا 40 درجه |
| نمونه برداری |
4، 10، 17/20، 33/40، 100 و 200 میلی ثانیه بسته به حالت و فرکانس برق |
| زمان پاسخ |
حدود 8 میلی ثانیه برای مقاومت و ولتاژ باتری 4 ولت |
| تنظیم کانال |
تنظیم صفر و مرجع تا 528 کانال |
| رابط ها |
LAN، USB-C در حالت COM، USB-A در حالت حافظه، RS-232C و EXT I/O |
| تغذیه |
100 تا 240 ولت AC، حداکثر 40VA |
| ابعاد |
حدود 215×88×313 میلی متر |
| وزن |
حدود 3.1 کیلوگرم |
دقت های جدول برای شرایط مرجع سازنده بیان شده اند. نزدیک مرز رنج، در حضور نویز یا با تماس ناپایدار باید سهم خطای رقم، تکرارپذیری و مشخصات پراب نیز در نظر گرفته شود. حداکثر نمایش، رزولوشن و دقت سه مفهوم متفاوت اند و نباید به جای یکدیگر استفاده شوند.
🧭 روش اندازه گیری درست مقاومت داخلی باتری
پیش از تست، نوع باتری و بیشترین ولتاژ آن با محدوده مجاز دستگاه تطبیق داده شود. سطح ترمینال تمیز و عاری از اکسید باشد و پراب چهار سیمه بدون لغزش قرار گیرد. تنظیم صفر با همان پراب و آرایش توصیه شده انجام شود. برای مقایسه دوره ای، محل تماس، جهت پراب، دما، میزان شارژ و فاصله زمانی از شارژ یا دشارژ تا حد ممکن ثابت بمانند.
در بانک های باتری فعال، دستورالعمل ایمنی سایت، عایق کاری پراب و جلوگیری از اتصال کوتاه اولویت دارد. برای خط تولید نیز Contact Check، زمان Delay و حدهای Comparator باید با قطعه مرجع اعتبارسنجی شوند. سرعت اسمی دستگاه بخشی از زمان چرخه است؛ حرکت فیکسچر، پایدارشدن سیگنال و ارتباط با کنترلر نیز باید در زمان کل محاسبه شوند.
🏭 کاربرد در نگهداری و کنترل کیفیت
در نگهداری UPS و مخابرات، ثبت روند هر باتری از مقایسه یک عدد با حد عمومی ارزش بیشتری دارد. افزایش تدریجی مقاومت داخلی یا اختلاف غیرعادی میان واحدهای یک رشته می تواند نیاز به بررسی اتصال، دما یا سلامت باتری را نشان دهد. نتیجه غیرعادی باید پس از کنترل تماس و تکرار آزمون تأیید شود.
در کارخانه، داده مقاومت و ولتاژ می تواند برای جداسازی خودکار قطعه، پایش کیفیت جوش و کنترل یکنواختی ماژول استفاده شود. حدها نباید فقط از یک نمونه انتخاب شوند؛ تحلیل چند نمونه سالم، عدم قطعیت سیستم و تغییرات دمایی، مرز عملیاتی مطمئن تری می سازد. ثبت نسخه تنظیمات و قفل پنل نیز از تغییر ناخواسته جلوگیری می کند.
🧱 طراحی، نصب و انتخاب پراب
مدل قابل حمل برای حرکت میان رک ها، حافظه میدانی و کار با باتری نصب شده مناسب است؛ مدل رومیزی برای فیکسچر ثابت، سرعت تکراری و فرمان های خودکار مزیت دارد. پراب باید با شکل ترمینال، جریان تست، فاصله نقاط تماس و ولتاژ سیستم سازگار باشد. هر کابل یا فیکسچر ظاهراً مشابه الزاماً پین بندی و رده ایمنی مناسب ندارد.
در نمونه برداری سریع، کابل ها از منابع نویز و مسیرهای جریان قدرت دور نگه داشته شوند. اتصال زمین و شیلد مطابق دفترچه دستگاه اجرا شود. در کاربرد ولتاژ بالا، فاصله خزشی، عایق فیکسچر و حفاظت اپراتور باید برای بیشترین ولتاژ واقعی پک طراحی شوند.
⚖️ مقایسه HIOKI BT6075 با مدل های نزدیک
| مدل مقایسه ای |
تفاوت کاربردی |
| HIOKI BT6065 |
تفکیک ولتاژ آن در رنج 10 ولت 10 میکروولت است؛ BT6075 به 1 میکروولت می رسد. |
| HIOKI BT3563A |
تا 300 ولت پوشش می دهد اما برای درجه بندی فوق دقیق سلول با تفکیک 1 میکروولت طراحی نشده است. |
برای مشاهده دسته های مرتبط از HIOKI Battery Testers، Battery Testers و HIOKI LCR Meters استفاده کنید. نام و نشانی پیوندهای داخلی انگلیسی هستند. انتخاب نهایی باید بر اساس ولتاژ واقعی، حداقل مقاومت، سرعت، پراب، حافظه و نوع ارتباط انجام شود.
📦 اقلام همراه محصول
- کابل برق
- راهنمای شروع
- برگه نکات عملیاتی
فقط اقلام بالا جزو بسته پایه این کد در نظر گرفته شده اند. پراب، آداپتور بی سیم، کابل Handler، فیکسچر یا لوازمی که صریحاً ذکر نشده اند باید جدا تهیه شوند. پیش از سفارش، شماره فنی و سازگاری الکتریکی و مکانیکی لوازم با HIOKI BT6075 کنترل شود.
🛡️ نکات ایمنی و نگهداری
- حد ورودی: هیچ ترمینالی به ولتاژ بالاتر از محدوده اعلام شده متصل نشود.
- جلوگیری از اتصال کوتاه: نوک های فلزی و گیره ها روی دو قطب آزاد رها نشوند.
- بازرسی پراب: شکستگی، آلودگی و ضعف عایق پیش از هر آزمون بررسی شود.
- شرایط ثابت: دما و وضعیت شارژ کنار نتیجه ثبت شوند.
- تنظیم صفر: با همان کابل و فیکسچر مورد استفاده اجرا شود.
- باتری آسیب دیده: باتری متورم، نشتی دار یا داغ با روش عادی دستکاری نشود.
🛒 قیمت و خرید تستر فوق دقیق باتری 100 ولت هیوکی مدل HIOKI BT6075
این صفحه به عنوان مرجع فنی عصرتولز ایجاد شده و تا تأیید موجودی واقعی، محصول ناموجود و بدون قیمت فرضی باقی می ماند. پس از تأمین معتبر، قیمت و شرایط خرید در همین صفحه درج می شود. هنگام استعلام، نام کامل تستر فوق دقیق باتری 100 ولت هیوکی مدل HIOKI BT6075، کد BT6075، ولتاژ باتری، رنج مقاومت، نوع پراب و رابط موردنیاز را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا صفحه دقیقاً برای HIOKI BT6075 است؟
بله؛ نام، تصاویر، رنج ها، اقلام همراه و تفاوت نسخه ها با همین کد رسمی تطبیق داده شده اند.
آیا مقاومت داخلی همان ظرفیت باتری است؟
خیر؛ مقاومت داخلی شاخص مهمی از افت ولتاژ و وضعیت اتصال است، اما ظرفیت باید با آزمون و روش متناسب با شیمی باتری سنجیده شود.
چرا اتصال چهار سیمه مهم است؟
دو مسیر جریان و دو مسیر حس ولتاژ باعث می شوند اثر مقاومت کابل و تماس از عدد بسیار کوچک باتری تا حد زیادی جدا شود.
آیا می توان مدل های هم شکل را جایگزین هم دانست؟
خیر؛ سقف ولتاژ، رنج مقاومت، امکانات ارتباطی و اقلام همراه می توانند با تغییر پسوند یا حرف مدل متفاوت باشند.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمی کند.
آیا تصاویر رسمی همین مدل هستند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع و واضح بهینه شده اند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: BT6075
- نوع: تستر فوق دقیق سلول با تفکیک ولتاژ 1 میکروولت
- رنج مقاومت: 3 میلی اهم، 30 میلی اهم، 300 میلی اهم، 3 اهم و 30 اهم
- تفکیک مقاومت: از 0.01 میکرو اهم در رنج 3 میلی اهم تا 100 میکرو اهم در رنج 30 اهم
- فرکانس تست: 1 کیلوهرتز ±0.2 هرتز
- جریان تست: 300 یا 100 میلی آمپر در 3 میلی اهم تا 100 میکروآمپر در 30 اهم
- دقت مقاومت: از ±0.08% مقدار خوانده شده ±0.08 میکرو اهم در 3 میلی اهم و جریان 300mA
- رنج ولتاژ: ±12.000000 ولت و ±120.00000 ولت
- تفکیک ولتاژ: 1 میکروولت در رنج 10V و 10 میکروولت در رنج 100V
- دقت ولتاژ: 10V: ±0.0012% rdg ±11µV؛ 100V: ±0.003% rdg ±0.60mV
- رنج دما: 10- تا 60 درجه سانتی گراد؛ دقت ترکیبی با Z2005 تا ±0.5 درجه در 10 تا 40 درجه
