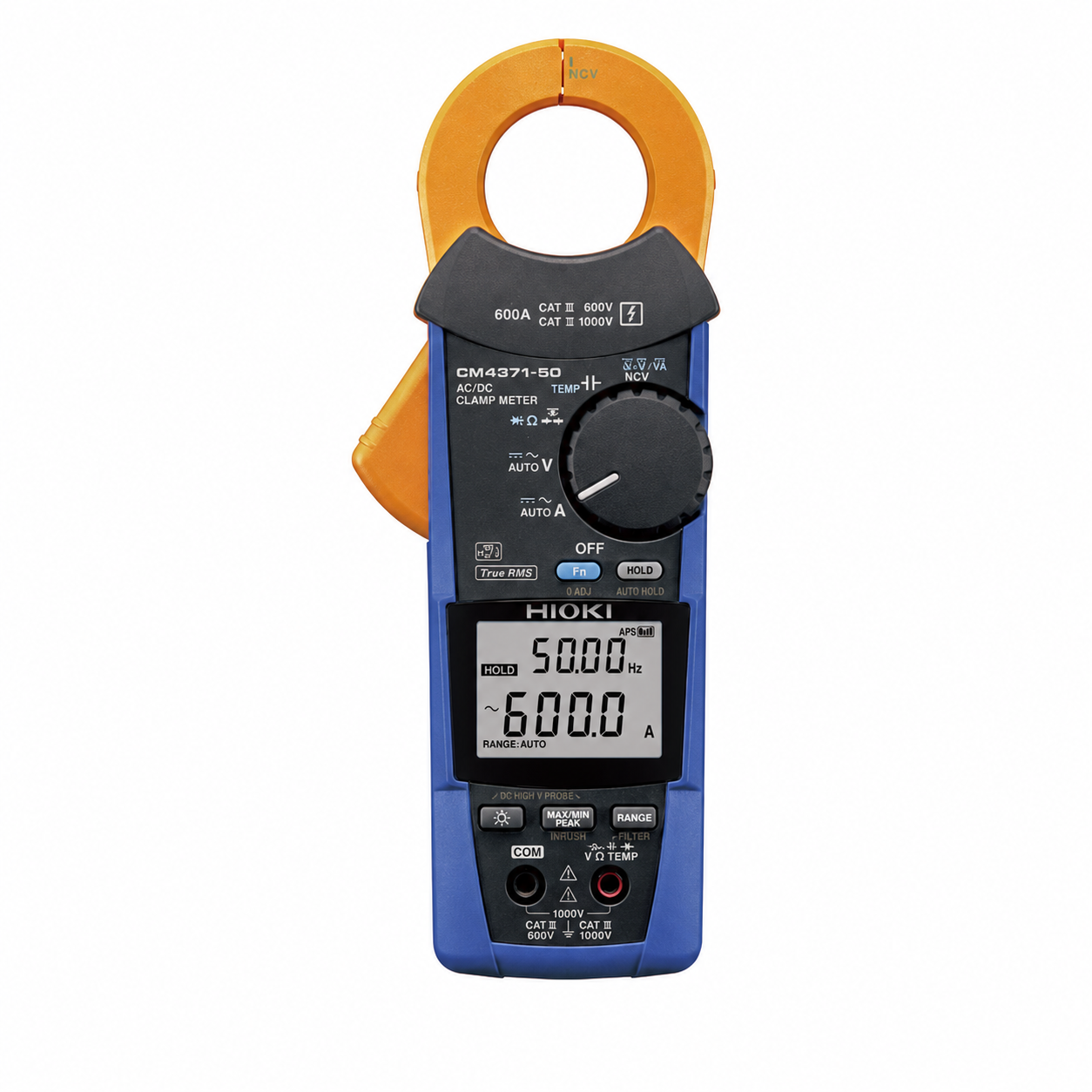

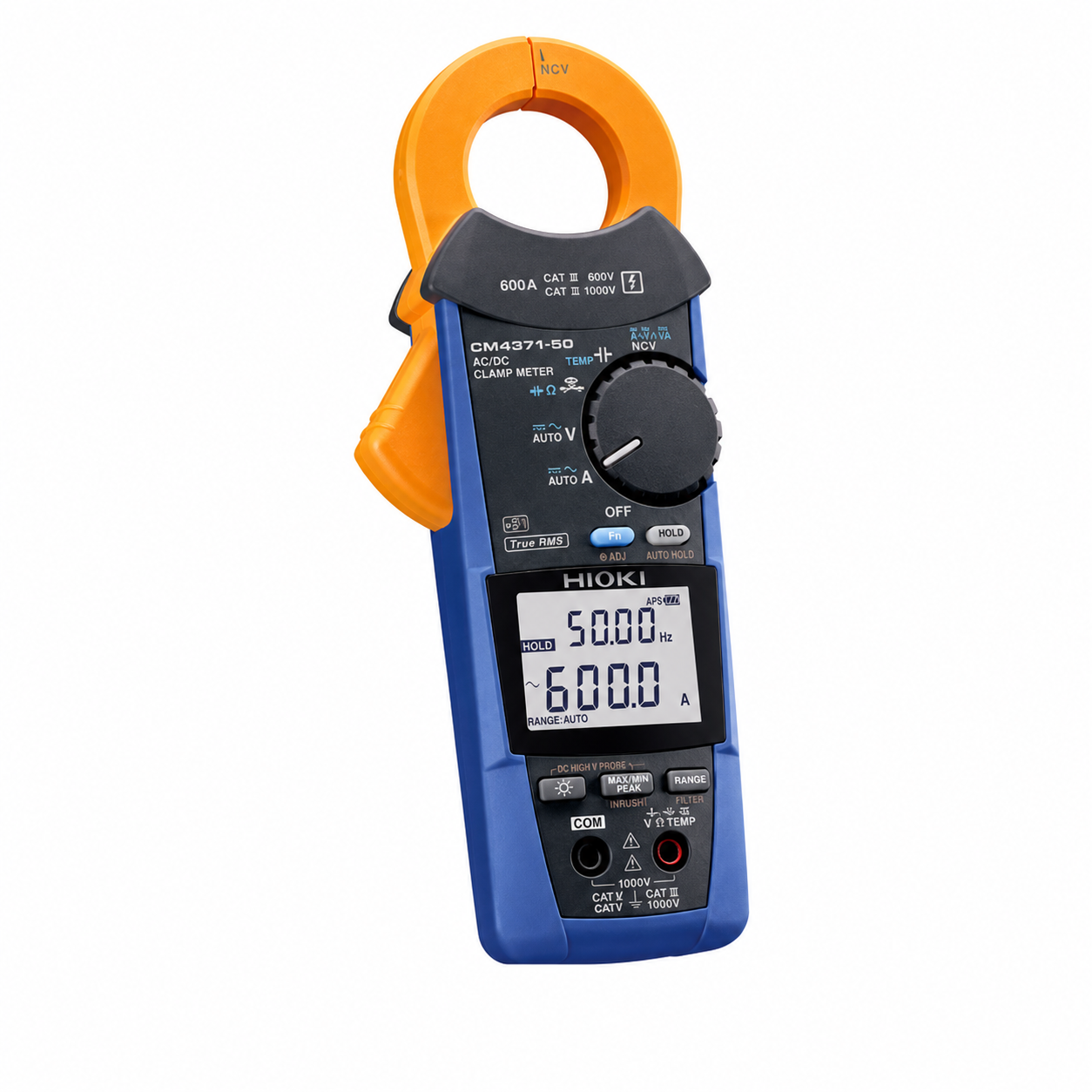

کلمپ متر هیوکی مدل CM4371-50 یک مولتی متر کلمپی حرفه‌ای برای اندازه‌گیری جریان مستقیم و متناوب تا ۶۰۰ آمپر است. نام کامل انگلیسی این محصول HIOKI CM4371-50 600 A AC/DC Clamp Meter است. این مدل برای تکنسین برق، تعمیرکار تجهیزات صنعتی، سرویس‌کار سیستم‌های قدرت و کاربری‌هایی طراحی شده که علاوه بر جریان AC، اندازه‌گیری جریان DC، ولتاژ، مقاومت، ظرفیت خازنی، فرکانس و دما را نیز لازم دارند. عبارت CM4371-50 باید کامل خوانده شود؛ تصویر یا کالایی که فقط CM4371 را نشان می‌دهد شاهد کافی برای همین نسخه نیست.

معرفی کلمپ متر هیوکی CM4371-50

مزیت اصلی یک کلمپ متر این است که جریان عبوری از یک هادی را بدون بازکردن مدار اندازه می‌گیرد. فک دستگاه پیرامون یک سیم قرار می‌گیرد و میدان مغناطیسی ناشی از جریان را دریافت می‌کند. در CM4371-50 دهانه فک تا قطر ۳۳ میلی‌متر را می‌پذیرد. بدنه ۶۵ میلی‌متر عرض، ۲۱۵ میلی‌متر ارتفاع و ۳۵ میلی‌متر ضخامت دارد و جرم آن با باتری حدود ۳۴۰ گرم است. این اندازه برای استفاده دستی در تابلو برق و فضای صنعتی مناسب است، اما انتخاب نهایی باید با قطر کابل و فضای آزاد محل کار سنجیده شود.

این دستگاه True RMS است؛ بنابراین برای بسیاری از بارهای غیرخطی، درایوها و شکل موج‌هایی که سینوسی کامل نیستند، مقدار مؤثر را دقیق‌تر از کلمپ مترهای میانگین‌گیر محاسبه می‌کند. تشخیص خودکار AC و DC، ثبت جریان هجومی، فیلتر پایین‌گذر، نگهداری مقدار روی نمایشگر، ثبت بیشینه و کمینه و هشدار اضافه‌ولتاژ از قابلیت‌هایی هستند که در عیب‌یابی روزمره سرعت کار را بالا می‌برند.

بازه اندازه‌گیری جریان و ولتاژ

بازه جریان مستقیم این مدل ۲۰٫۰۰ و ۶۰۰٫۰ آمپر است. جریان متناوب نیز در بازه‌های ۲۰٫۰۰ و ۶۰۰٫۰ آمپر و در محدوده فرکانسی ۱۰ هرتز تا ۱ کیلوهرتز اندازه‌گیری می‌شود. دستگاه برای جریان AC و ترکیبی DC+AC از محاسبه True RMS استفاده می‌کند. انتخاب بازه مناسب و بستن کامل فک برای کاهش خطای اندازه‌گیری مهم است و هادی رفت و برگشت نباید هم‌زمان داخل فک قرار گیرند، زیرا میدان‌های مخالف می‌توانند یکدیگر را خنثی کنند.

خود CM4371-50 ولتاژ DC را از ۶۰۰ میلی‌ولت تا ۱۰۰۰ ولت و ولتاژ AC را تا ۱۰۰۰ ولت می‌سنجد. عدد ۲۰۰۰ ولت DC فقط در حالت استفاده از پراب ولتاژ بالای اختیاری HIOKI P2010 مطرح است و نباید توان مستقل دستگاه یا جزء اقلام استاندارد بسته تلقی شود. رده ایمنی پایه دستگاه CAT IV 600V و CAT III 1000V است. انتخاب پراب، محل اتصال و روش کار باید با رده اندازه‌گیری محیط سازگار باشد.

اندازه‌گیری مقاومت، خازن، فرکانس و دما

برای آزمون الکتریکی عمومی، CM4371-50 مقاومت را در چند بازه تا ۶ مگااهم، ظرفیت خازنی را تا ۱۰۰۰ میکروفاراد و فرکانس را تا ۹۹۹٫۹ هرتز اندازه می‌گیرد. تست پیوستگی و دیود نیز برای بررسی کابل، فیوز، مسیر رسانا و برخی قطعات در دسترس است. پیش از اندازه‌گیری مقاومت، ظرفیت یا تست دیود باید مدار بی‌برق و خازن‌ها تخلیه شوند؛ اتصال این حالت‌ها به مدار زنده می‌تواند هم خطرناک باشد و هم به ابزار آسیب بزند.

اندازه‌گیری دما با ترموکوپل نوع K و پراب سازگار انجام می‌شود و بازه اعلام‌شده منفی ۴۰ تا مثبت ۴۰۰ درجه سانتی‌گراد است. دقت نهایی دما به دقت خود پراب نیز وابسته است. بنابراین اگر اندازه‌گیری دما بخش اصلی کار است، نوع، کلاس و محدوده مجاز پراب جداگانه بررسی شود و صرف وجود حالت دما به معنای یکسان‌بودن دقت در تمام بازه نیست.

کاربرد در تأسیسات صنعتی و سامانه خورشیدی

ترکیب اندازه‌گیری AC و DC تا ۶۰۰ آمپر، سنجش ولتاژ تا ۱۰۰۰ ولت و رده ایمنی بالا، این مدل را برای بررسی تابلو برق، موتور، تجهیزات قدرت، منابع تغذیه و مسیرهای DC مناسب می‌کند. حالت جریان هجومی می‌تواند مقدار اولیه راه‌اندازی موتور یا بار را ثبت کند. فیلتر پایین‌گذر نیز هنگام اندازه‌گیری خروجی درایو یا محیط دارای نویز فرکانس بالا مفید است، زیرا مؤلفه‌های ناخواسته را محدود می‌کند و قرائت پایدارتر می‌شود.

برای سامانه خورشیدی، پراب اختیاری P2010 امکان اندازه‌گیری DC تا ۲۰۰۰ ولت را در شرایط و رده ایمنی مشخص فراهم می‌کند. این قابلیت وابسته به پراب است و کار با ولتاژ بالا به آموزش، تجهیزات حفاظت فردی و رعایت دستورالعمل سازنده نیاز دارد. اتصال مستقیم پراب معمولی به ولتاژی بالاتر از محدوده مجاز ممنوع است. برای مقایسه مدل‌های دیگر می‌توانید صفحه مولتی متر کلمپی عصرتولز را ببینید. یک گزینه مرتبط و موجود برای مقایسه قابلیت‌ها نیز کلمپ متر و پاور متر مستک MS2205 است.

ارتباط بی‌سیم و آداپتور اختیاری Z3210

CM4371-50 از آداپتور بی‌سیم اختیاری HIOKI Z3210 پشتیبانی می‌کند. با نصب این آداپتور می‌توان داده‌ها را به برنامه GENNECT Cross روی تلفن یا تبلت منتقل کرد و قابلیت‌هایی مانند نمایش، ثبت و تحلیل هارمونیک را به کار گرفت. نسخه CM4371-50 طبق کد سفارش سازنده بدون Z3210 عرضه می‌شود؛ بنابراین وجود جای نصب یا پشتیبانی نرم‌افزاری نباید به معنای حضور آداپتور داخل بسته در نظر گرفته شود. مدل بسته‌شده با آداپتور کد سفارش جداگانه CM4371-90 دارد.

عمر تقریبی باتری بدون Z3210 و با شرایط مرجع سازنده حدود ۴۰ ساعت است. هنگام استفاده از ارتباط بی‌سیم این زمان می‌تواند به حدود ۲۰ ساعت کاهش یابد. نور پس‌زمینه، دمای محیط، کیفیت باتری و شیوه استفاده نیز بر زمان واقعی اثر دارند. قابلیت خاموشی خودکار برای کاهش مصرف در نظر گرفته شده است.

بدنه، حفاظت و شرایط استفاده

سازنده برای دستگاه در حالت نگهداری درجه IP54 و هنگام اندازه‌گیری ولتاژ در شرایط کاملاً خشک با فک بسته IP20 را ذکر کرده است. این تفاوت مهم است: IP54 نباید به‌صورت مقاومت کامل در برابر آب هنگام اندازه‌گیری تفسیر شود. محیط کار، خشکی دست و ابزار، سلامت روکش پراب، بسته‌شدن کامل فک و نبود ترک یا آلودگی روی بدنه باید پیش از کار بررسی شوند.

دمای کار گسترده و طراحی فک مستحکم برای محیط صنعتی مفید است، اما ضربه، آلودگی رسانا، میدان قوی خارجی و نگهداری نامناسب می‌توانند نتیجه را تحت تأثیر قرار دهند. برای صفرکردن جریان DC، دستگاه باید دور از هادی جریان‌دار قرار گیرد و سپس عملیات تنظیم صفر انجام شود. جهت قرارگیری هادی نیز برای علامت جریان DC اهمیت دارد.

اقلام همراه استاندارد

• یک دستگاه کلمپ متر HIOKI CM4371-50
• یک جفت پراب اندازه‌گیری L9300
• کیف حمل C0203
• دو باتری آلکالاین LR03
• دفترچه‌های راهنما و برگه احتیاط‌های کاربری

در بسته فیزیکی مشاهده‌شده، برچسب سالم و خط‌نخورده 1pc روی کارتن دقیق CM4371-50 وجود دارد؛ بنابراین مقدار بسته یک دستگاه است. این شاهد به معنی موجودی یک‌عددی انبار عصرتولز یا اجازه ساخت تنوع تعداد خرید نیست. موجودی فروش باید مستقل از شاهد بسته مدیریت شود. هنگام تحویل، مدل روی کارتن و دستگاه، سلامت فک، نمایشگر، پراب‌ها، کیف و باتری‌ها کنترل شود.

جدول مشخصات فنی HIOKI CM4371-50

قیمت و خرید کلمپ متر هیوکی CM4371-50

قیمت این ابزار به موجودی، نرخ تأمین و شرایط واردات وابسته است و مبلغ معتبر همان قیمت نمایش‌داده‌شده در صفحه محصول عصرتولز خواهد بود. در انتخاب، فقط سقف ۶۰۰ آمپر را نبینید؛ نوع جریان AC یا DC، رده ایمنی، قطر کابل، نیاز به ثبت جریان هجومی، امکان افزودن Z3210 و نیاز احتمالی به P2010 را کنار هم بررسی کنید. این محصول یک دستگاه مستقل است و تنوع تعداد خرید برای آن تعریف نمی‌شود؛ تنها تنوع واقعی فروش، گزینه گارانتی مصوب فروشگاه است.

پرسش‌های متداول

آیا آداپتور Z3210 داخل بسته CM4371-50 است؟

خیر. کد CM4371-50 بدون آداپتور بی‌سیم Z3210 عرضه می‌شود. بسته دارای Z3210 کد سفارش جداگانه CM4371-90 دارد.

آیا دستگاه به‌تنهایی ۲۰۰۰ ولت DC را اندازه می‌گیرد؟

خیر. محدوده مستقل دستگاه تا ۱۰۰۰ ولت DC است. اندازه‌گیری تا ۲۰۰۰ ولت فقط با پراب ولتاژ بالای اختیاری P2010 و رعایت شرایط ایمنی آن مجاز است.

آیا می‌توان دو سیم رفت و برگشت را هم‌زمان داخل فک گذاشت؟

برای اندازه‌گیری جریان یک مسیر، تنها یک هادی باید داخل فک باشد. قرارگرفتن رفت و برگشت با هم می‌تواند میدان‌ها را خنثی و مقدار نمایش‌داده‌شده را نادرست کند.

آیا IP54 هنگام اندازه‌گیری ولتاژ هم برقرار است؟

خیر. طبق مشخصات سازنده IP54 برای حالت نگهداری ذکر شده و هنگام اندازه‌گیری ولتاژ در شرایط کاملاً خشک با فک بسته، درجه IP20 مطرح است.

مشخصات کوتاه و کلیدی

• جریان AC/DC تا ۶۰۰ آمپر True RMS
• ولتاژ AC/DC تا ۱۰۰۰ ولت
• رده ایمنی CAT IV 600V و CAT III 1000V
• دهانه فک ۳۳ میلی‌متر
• اندازه‌گیری مقاومت، خازن، فرکانس و دما
• ثبت جریان هجومی و فیلتر پایین‌گذر
• پشتیبانی از Z3210 و P2010 به‌صورت اختیاری
• همراه با L9300، کیف C0203 و دو باتری LR03
