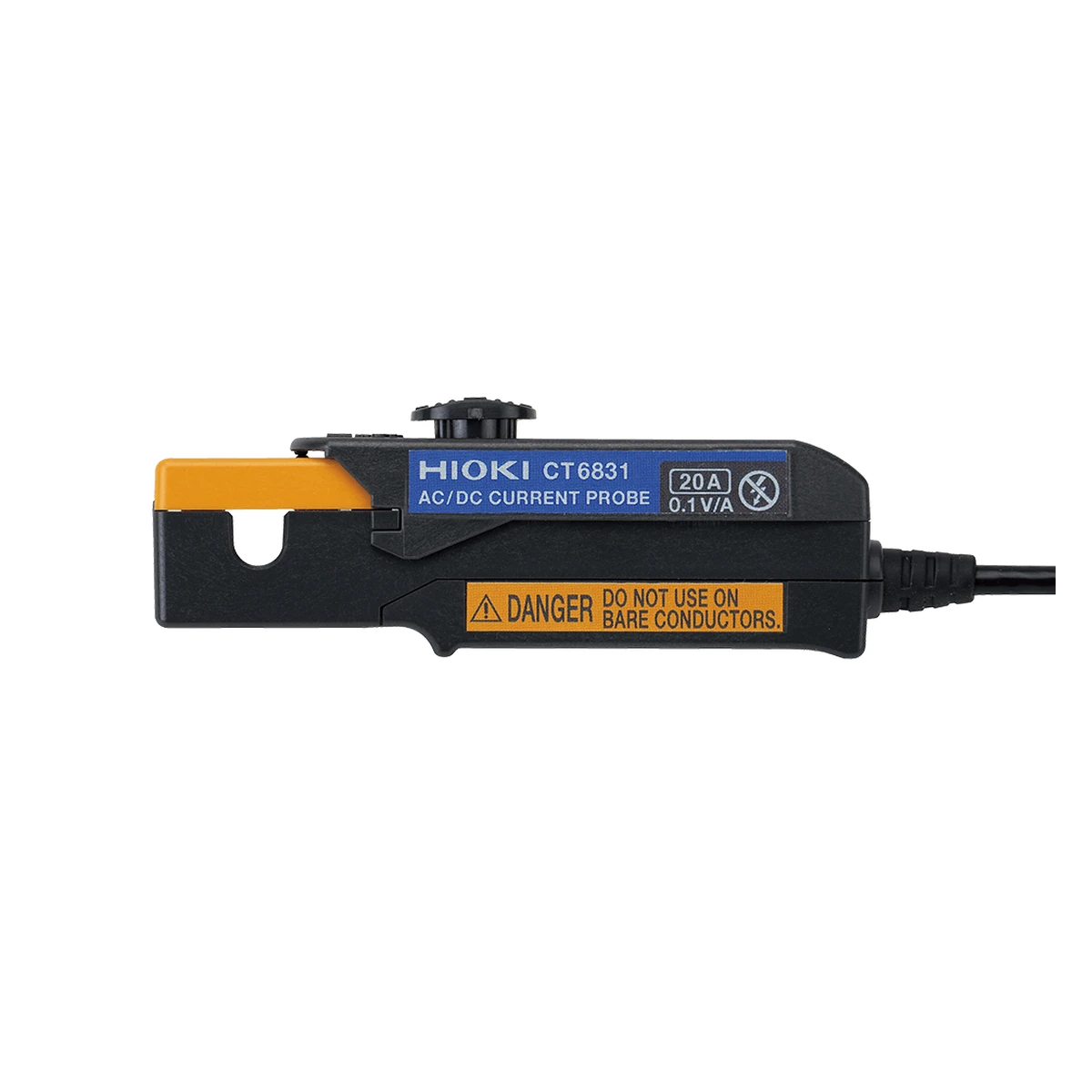

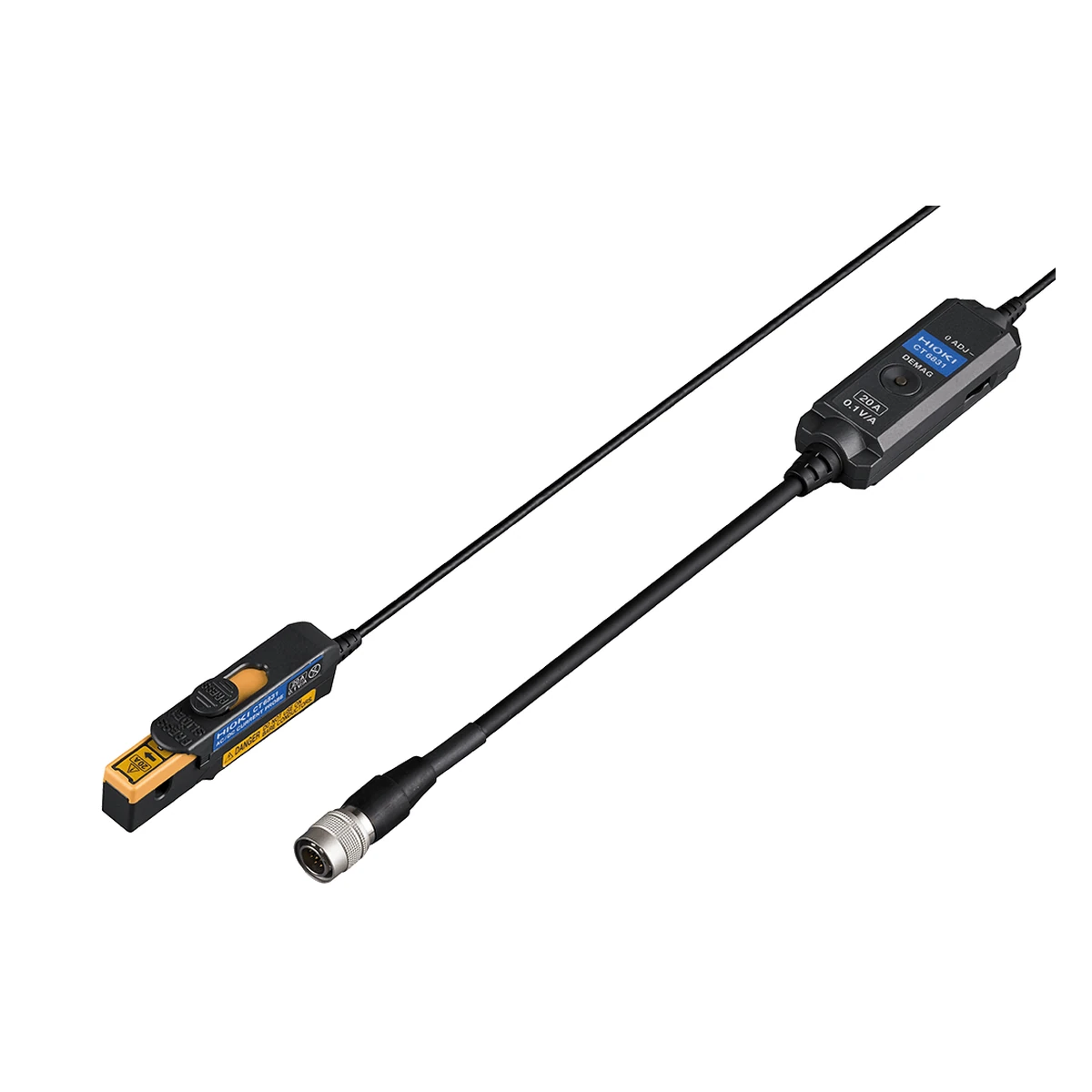

پراب جریان AC/DC 20A هیوکی مدل HIOKI CT6831 جریان AC و DC تا 20A نامی را بدون قطع مدار روی هادی عایق با قطر حداکثر 5mm اندازه می گیرد، پهنای باند DC تا 100kHz دارد و از طریق کانکتور ME15W به پاور آنالایزر، U8977 یا واحد CT955x متصل می شود. تمام داده ها و تصاویر این صفحه با کد دقیق CT6831 کنترل شده اند تا تعداد کانال، نوع خروجی و خانواده کانکتور به محصول دیگری نسبت داده نشود.
English name: HIOKI CT6831 20A AC/DC Compact Current Probe with 100 kHz Bandwidth and 5 mm Core.
🔍 معرفی تخصصی پراب جریان AC/DC 20A هیوکی مدل HIOKI CT6831
پراب جریان AC/DC 20A هیوکی مدل HIOKI CT6831 برای ثبت جریان کم در خودرو، آزمون WLTP، اندازه گیری مصرف ECU و تجهیزات جانبی، تحلیل مبدل قدرت و نصب چند سنسور در دسته سیم متراکم طراحی شده است. سنسور جریان دقیق برای کار مستقل به تغذیه کم نویز و مسیر خروجی تعریف شده نیاز دارد؛ اتصال مستقیم به منبع عمومی یا اسیلوسکوپ بدون واحد سازگار می تواند دقت، پهنای باند یا ایمنی را مختل کند.
CT6831 مدل 20A با کانکتور ME15W است. مدل های CT6830/CT6831 خروجی ME15W برای پاور آنالایزر یا U8977 دارند؛ CT7812/CT7822 خروجی PL14 مخصوص ماژول دیتالاگر U8556/LR8536 دارند. شباهت بدنه اجازه جابه جایی کانکتور یا رنج را نمی دهد. قبل از خرید باید کد کانکتور سنسور، جریان مصرفی، تعداد کانال و مقصد سیگنال بررسی شوند. شباهت بدنه یا ولتاژ نامی به معنی سازگاری الکتریکی و مکانیکی نیست.
⚙️ ویژگی های کلیدی HIOKI CT6831
- جریان نامی 20A AC/DC
- حداکثر ورودی 30A rms پیوسته و ±43A peak
- کانکتور خروجی HIOKI ME15W
- پهنای باند DC تا 100kHz
- دهانه بسیار کوچک φ5mm
- دقت پایه DC برابر ±0.3% reading ±0.1% full scale
- دمای کار سنسور -40 تا 85°C
- کابل 4m میان سنسور و Relay Box
- قابل نصب روی هادی عایق در فضای فشرده
- کیف حمل و برچسب رنگی همراه
- تضمین دقت یک سال
این مشخصات باید به صورت سامانه دیده شوند. منبع تغذیه، سنسور، کابل خروجی، امپدانس ورودی ابزار ثبت و پهنای باند هر جزء یک زنجیره می سازند و ضعیف ترین جزء محدودیت نتیجه نهایی است.
📊 جدول مشخصات فنی پراب جریان AC/DC 20A هیوکی مدل HIOKI CT6831
| برند |
HIOKI / هیوکی |
| مدل |
CT6831 |
| نوع محصول |
پراب دقیق کلمپی کوچک 20A با پهنای باند 100kHz و کانکتور ME15W |
| جریان نامی |
20A AC/DC |
| حداکثر ورودی |
30A rms پیوسته و ±43A peak |
| پهنای باند |
DC تا 100kHz |
| دقت پایه DC |
±0.3% reading ±0.1% full scale |
| قطر دهانه |
حداکثر φ5mm |
| کانکتور خروجی |
HIOKI ME15W |
| ابزار مقصد |
پاور آنالایزر، U8977 یا واحد CT955x |
| دمای کار سنسور |
-40 تا 85°C، حداکثر 80%RH بدون میعان |
| دمای Relay Box |
-25 تا 50°C، حداکثر 80%RH بدون میعان |
| ابعاد سنسور |
76.5×23.4×14.2 میلی متر بدون برجستگی و کابل |
| ابعاد Relay Box |
80×20×26.5 میلی متر بدون برجستگی و کابل |
| وزن |
حدود 160 گرم |
| کابل سنسور تا Relay Box |
4 متر |
| کابل Relay Box تا کانکتور |
0.2 متر |
| تضمین دقت |
یک سال |
ظرفیت کانال تنها با شمارش سوکت تعیین نمی شود. هر پراب جریان راه اندازی و مصرف خاصی دارد و در پیک جریان ممکن است توان بیشتری بخواهد. مجموع مصرف نباید از حد واحد عبور کند.
🔌 انتخاب سنسور و کانکتور سازگار
پیش از سفارش، پسوند کامل سنسور و شکل کانکتور ثبت شود. مدل های ME15W با خانواده CT955x ارتباط مستقیم دارند، در حالی که مدل قدیمی PL23 برای این واحدها به CT9900 نیاز دارد. منابع 3269 و 3272 برای خانواده پراب پهن باند تعریف شده اند و جای این تبدیل را نمی گیرند.
استفاده از مبدل ناشناس، سیم بندی دستی یا کشیدن برق از منبع عمومی ریسک جابه جایی پین، نویز، افت ولتاژ و آسیب سنسور را بالا می برد. کد کابل باید در فهرست قطعات آزمون ذخیره و پس از هر تغییر دوباره تأیید شود.
📈 خروجی Waveform و RMS
Waveform Output تغییرات لحظه ای جریان را به ولتاژ متناسب تبدیل می کند و برای اسیلوسکوپ یا رکوردر مناسب است. RMS Output مقدار مؤثر را به ولتاژ DC تبدیل می کند تا حتی لاگر فاقد محاسبه RMS بتواند روند جریان AC را ثبت کند. وجود هر خروجی برای هر مدل جداگانه در جدول آمده است.
سطح 2V full scale باید با رنج انتخابی سنسور تفسیر شود. تبدیل ولتاژ ثبت شده به آمپر بر اساس نسبت همان سنسور انجام می شود؛ وارد کردن Ratio مدل نزدیک می تواند تمام داده ها را با ضریب اشتباه ذخیره کند.
➕ خروجی مجموع و مدارهای چندشاخه
در CT9557 چهار سیگنال ورودی می توانند به Total Waveform و Total RMS تبدیل شوند. این قابلیت برای کابل های موازی یا شاخه هایی مفید است که قرار است روی یک کانال پاورمتر به عنوان جریان کل دیده شوند. جهت نصب همه سنسورها باید هماهنگ باشد؛ سنسور معکوس بخشی از جمع را کم می کند.
قبل از اعتماد به Total، خروجی هر کانال جداگانه بررسی و سپس با مجموع عددی مقایسه شود. اختلاف نسبت سنسورها، Offset، اشباع یا زمان بندی می تواند جمع را منحرف کند. برای مدل فاقد Total، جمع باید در ابزار ثبت یا نرم افزار با زمان بندی همگام انجام شود.
📡 اتصال به اسیلوسکوپ، لاگر و پاورمتر
ورودی ابزار مقصد باید امپدانس، دامنه و پهنای باند مناسب داشته باشد. در خروجی 50 اهم، انتخاب حالت 50Ω یا High-Z اسیلوسکوپ دامنه دیده شده را تغییر می دهد؛ دستورالعمل هر دو دستگاه ملاک است. کابل BNC کوتاه و سالم و زمین بندی کنترل شده نویز و Ringing را کاهش می دهند.
برای پاورمتر چندکاناله، نسبت CT، Delay Compensation و جهت جریان تنظیم شود. برای رکوردر، Sample Rate باید چند برابر بالاترین مولفه مورد نیاز باشد. نمایش یک موج نرم با نمونه برداری کم لزوماً نشانه نبودن سوئیچینگ سریع نیست.
⚡ بودجه توان و جلوگیری از اضافه بار
جمع جریان مصرفی سنسورها با ظرفیت واحد مقایسه شود. 3272 در اندازه گیری حداکثر Peak با CT6700/CT6701 فقط یک پراب را پشتیبانی می کند و CT6710/CT6711 اساساً مجاز نیستند. 3269 ظرفیت بالاتری دارد، اما CT6710/CT6711 در آن نیز حداکثر دو عدد هستند.
اضافه بار منبع ممکن است افت ریل، اعوجاج موج یا خاموشی ایجاد کند؛ این خطا می تواند شبیه اشباع سنسور دیده شود. چراغ وضعیت، ولتاژ ریل در حالت بی بار و زیر بار و دمای بدنه در آزمون طولانی پایش شوند.
🧪 کنترل صحت قبل از اندازه گیری
- مدل سنسور، پسوند و کانکتور را با جدول سازگاری تطبیق دهید.
- ظرفیت منبع را با تعداد و مصرف پراب ها محاسبه کنید.
- بدون عبور جریان، Offset هر کانال را ثبت و صفر کنید.
- جهت فلش سنسور و قطبیت کابل خروجی را یکسان قرار دهید.
- با یک جریان مرجع، Ratio و دامنه کانال را کنترل کنید.
- در پایان، فایل تنظیمات و سریال اجزای زنجیره را ذخیره کنید.
گرم شدن، میدان مغناطیسی مجاور و کابل قدرت می توانند Offset را تغییر دهند. Zero Adjustment پس از رسیدن تجهیزات به دمای پایدار و در همان چیدمان مکانیکی انجام شود.
🛡️ ایمنی و محدودیت کاربرد
این واحدها خودشان جریان را اندازه نمی گیرند و رده ایمنی اندازه گیری را افزایش نمی دهند. کمترین رده میان سنسور، کابل و ابزار مقصد ملاک است. سنسور حلقه بسته نباید روی هادی خارج از محدوده ولتاژ یا قطر مجاز نصب شود.
در مدار قدرت، خاموش کردن منبع، تخلیه خازن و استفاده از تجهیزات حفاظت فردی الزامی است. کانکتور پراب هنگام روشن بودن واحد جدا نشود مگر دستورالعمل همان مدل اجازه دهد. تهویه بدنه مسدود و کابل برق آسیب دیده استفاده نشود.
⚖️ مقایسه HIOKI CT6831 با گزینه های نزدیک
| گزینه |
تفاوت کاربردی |
| HIOKI CT6830 |
2A و ME15W؛ مناسب جریان کم و پاورآنالایزر |
| HIOKI CT6831 |
20A و ME15W؛ مناسب جریان بالاتر و پاورآنالایزر |
| HIOKI CT7812 |
2A و PL14؛ مناسب ماژول دیتالاگر |
| HIOKI CT7822 |
20A و PL14؛ مناسب ماژول دیتالاگر |
برای مرور گروه ها به HIOKI Current Sensor Power Supplies، Current Sensors و Oscilloscopes مراجعه کنید. متن و نشانی لینک های داخلی انگلیسی هستند.
📦 اقلام همراه و ملزومات
- برچسب های رنگی شناسایی کانال
- کیف حمل
- دفترچه راهنما
- Operating Precautions
- کابل تمدید CT9902 فقط برای نسخه های ME15W و به صورت جداگانه
سنسور جریان، کابل BNC، تبدیل CT9900 یا ابزار ثبت فقط وقتی همراه است که در کد سفارش و پیش فاکتور ذکر شود. تصویر کاربردی به معنی همراه بودن اجزای متصل نیست.
🛒 قیمت و خرید پراب جریان AC/DC 20A هیوکی مدل HIOKI CT6831
پراب جریان AC/DC 20A هیوکی مدل HIOKI CT6831 تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی است. هنگام استعلام، مدل کامل سنسور، تعداد، کانکتور، بیشترین جریان Peak، ابزار مقصد و برق ورودی را اعلام کنید.
انتخاب صحیح معمولاً با یک جدول سازگاری ساده شروع می شود اما باید با بودجه توان، نوع خروجی و پهنای باند تکمیل گردد. پس از تأمین معتبر، قیمت و وضعیت فروش در همین نشانی به روز می شوند.
❓ سوالات متداول (FAQ)
آیا HIOKI CT6831 به تنهایی جریان را اندازه می گیرد؟
خیر؛ سنسور جریان سازگار و ابزار نمایش یا ثبت لازم است.
آیا هر سنسور HIOKI به آن وصل می شود؟
خیر؛ خانواده کانکتور، مصرف و فهرست مدل های سازگار باید کنترل شوند.
آیا تعداد سوکت برابر تعداد پراب مجاز است؟
همیشه نه؛ توان مصرفی پراب می تواند تعداد واقعی را کاهش دهد.
آیا منبع تغذیه آزمایشگاهی جایگزین است؟
به طور عمومی خیر؛ پین بندی، نویز، حفاظت و جریان لحظه ای باید دقیقاً تأیید شوند.
چرا دامنه خروجی با جریان فرق دارد؟
سنسور جریان را با Ratio مشخص به ولتاژ تبدیل می کند؛ نرم افزار باید نسبت همان مدل و رنج را اعمال کند.
چرا قیمت ثبت نشده است؟
موجودی معتبر تأیید نشده و عصرتولز برای کالای ناموجود عدد فرضی نمایش نمی دهد.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: CT6831
- نوع: پراب دقیق کلمپی کوچک 20A با پهنای باند 100kHz و کانکتور ME15W
- جریان نامی: 20A AC/DC
- حداکثر ورودی: 30A rms پیوسته و ±43A peak
- پهنای باند: DC تا 100kHz
- دقت پایه DC: ±0.3% reading ±0.1% full scale
- قطر دهانه: حداکثر φ5mm
- کانکتور خروجی: HIOKI ME15W
- ابزار مقصد: پاور آنالایزر، U8977 یا واحد CT955x
- دمای کار سنسور: -40 تا 85°C، حداکثر 80%RH بدون میعان
- دمای Relay Box: -25 تا 50°C، حداکثر 80%RH بدون میعان
- ابعاد سنسور: 76.5×23.4×14.2 میلی متر بدون برجستگی و کابل
- ابعاد Relay Box: 80×20×26.5 میلی متر بدون برجستگی و کابل
- وزن: حدود 160 گرم
- کابل سنسور تا Relay Box: 4 متر
- کابل Relay Box تا کانکتور: 0.2 متر
- تضمین دقت: یک سال
