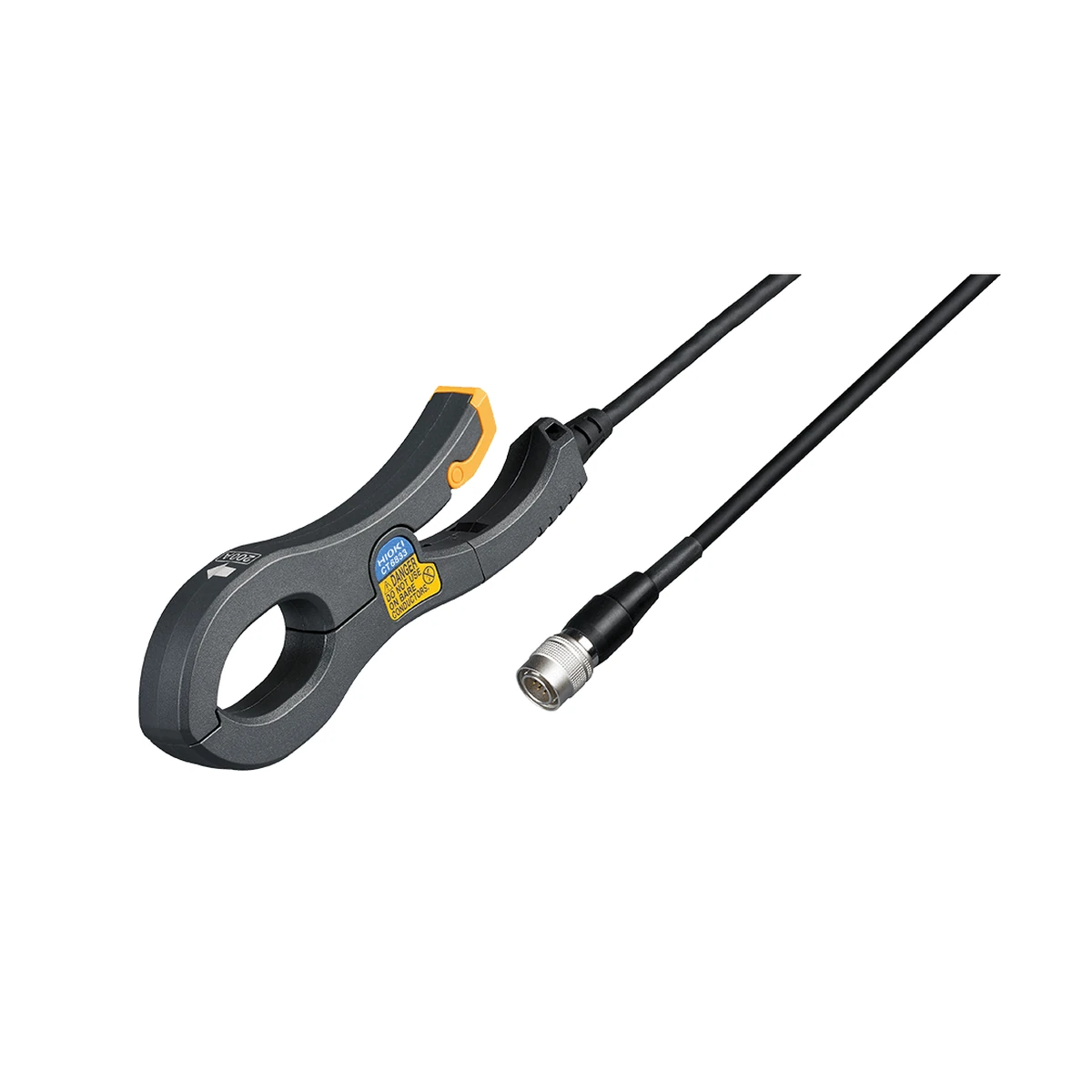

پراب جریان AC/DC 200 آمپر هیوکی مدل HIOKI CT6833 و CT6833-01 یک پراب کلمپی باریک برای اندازه گیری دقیق جریان نامی 200A AC/DC، با پهنای باند DC تا 50kHz، دهانه φ20mm و دقت پایه DC برابر ±0.07% reading ±0.01% full scale است. این صفحه هر دو کد سفارش رسمی CT6833 و CT6833-01 را پوشش می دهد و تفاوت طول کابل آن ها را شفاف بیان می کند.
English name: HIOKI CT6833 and CT6833-01 200 A AC/DC Current Probe with 50 kHz Bandwidth and 20 mm Core.
🔍 معرفی تخصصی پراب جریان AC/DC 200 آمپر هیوکی مدل HIOKI CT6833 و CT6833-01
پراب جریان AC/DC 200 آمپر هیوکی مدل HIOKI CT6833 و CT6833-01 برای آزمون مصرف سوخت و بازده انرژی خودرو، توسعه خودرو برقی و هیبریدی، تحلیل اینورتر و موتور، اندازه گیری توان و ثبت جریان در فضای متراکم طراحی شده است. ساختار باریک کلمپ اجازه می دهد چند پراب کنار یکدیگر یا میان کابل های متراکم خودرو نصب شوند، بدون آنکه برای جا دادن حسگر فشار غیرعادی به بدنه یا هادی وارد شود. این موضوع در آزمون چندکاناله خودرو، که مسیرهای قدرت و کنترل نزدیک هم هستند، زمان آماده سازی را کم می کند.
کد CT6833 کابل خروجی 5 متری و کد CT6833-01 کابل 10 متری دارد؛ حسگر، رنج 200A، پهنای باند و کانکتور هر دو یکسان است. این دو کد در یک خانواده رسمی عرضه می شوند و ایجاد دو صفحه جدا برای آن ها باعث تکرار کاذب می شود. ظاهر مشابه CT6833 و CT6834 نباید باعث انتخاب اشتباه شود؛ رنج نامی، جریان پیک مجاز و حساسیت خروجی آن ها متفاوت است. پیش از سفارش، جریان پیوسته، گذرای پیک، قطر واقعی کابل، فاصله تا پاور آنالایزر و طول کابل مورد نیاز ثبت شوند.
⚙️ ویژگی های کلیدی HIOKI CT6833
- جریان نامی 200A AC/DC
- حداکثر پیک طراحی ±600A peak
- پهنای باند DC تا 50kHz
- دقت پایه DC برابر ±0.07% reading ±0.01% full scale
- دهانه کلمپ حداکثر φ20mm
- خروجی 10mV/A
- دمای کار سنسور و کابل -40 تا 85°C
- کابل 5m در نسخه پایه و 10m در نسخه -01
- کانکتور HIOKI ME15W
- سازگار با استانداردهای آزمون خودروی WLTP و SAE J1634
این پراب برای اندازه گیری دقیق توان به صورت یک زنجیره با پاور آنالایزر یا ماژول ورودی سازگار استفاده می شود. دقت کل فقط عدد روی سنسور نیست؛ خطای دامنه و فاز پراب، خطای ابزار، تنظیم Ratio، جبران فاز و شرایط محیطی همگی در نتیجه دخالت دارند. برای گزارش حرفه ای باید دقت ترکیبی پراب و ابزار محاسبه شود.
📊 جدول مشخصات فنی پراب جریان AC/DC 200 آمپر هیوکی مدل HIOKI CT6833 و CT6833-01
| برند |
HIOKI / هیوکی |
| مدل |
CT6833 و CT6833-01 |
| نوع محصول |
پراب جریان کلمپی دقیق 200 آمپر با پهنای باند 50kHz و دهانه 20mm |
| جریان نامی |
200A AC/DC |
| حداکثر جریان پیک |
تا ±600A peak در دمای 40°C یا کمتر و برای یک دوره موج تناوبی 10ms یا بیشتر؛ مقدار طراحی خارج از تضمین دقت |
| حساسیت خروجی |
10mV/A |
| پهنای باند |
DC تا 50kHz |
| دقت پایه DC |
±0.07% reading ±0.01% full scale |
| دقت 16 تا 66Hz |
±0.07% reading ±0.007% full scale |
| قطر هادی قابل اندازه گیری |
حداکثر φ20mm |
| کانکتور خروجی |
HIOKI ME15W |
| دمای کار سنسور و کابل |
-40 تا 85°C، حداکثر 80%RH بدون میعان |
| دمای کار Relay Box |
-25 تا 50°C، حداکثر 80%RH بدون میعان |
| ابعاد سنسور |
تقریباً 149×46×16.5 میلی متر، بدون برجستگی و کابل |
| ابعاد Relay Box |
تقریباً 126×57×20.5 میلی متر، بدون برجستگی و کابل |
| طول کابل CT683x |
تقریباً 5 متر با احتساب Relay Box |
| طول کابل CT683x-01 |
تقریباً 10 متر با احتساب Relay Box |
| وزن نسخه 5 متری |
تقریباً 500 گرم |
| وزن نسخه 10 متری |
تقریباً 710 گرم |
| تضمین دقت |
یک سال |
جریان پیک جدول یک مقدار طراحی با شرط دما و مدت موج است و خارج از محدوده تضمین دقت قرار دارد؛ بنابراین نباید به جای رنج نامی برای کار پیوسته استفاده شود. اگر شکل موج دارای Crest Factor بالا یا پالس های تکراری است، مقدار RMS، پیک، Duty Cycle و منحنی کاهش ظرفیت هم زمان بررسی شوند.
🔢 تفاوت CT683x با CT683x-01 چیست؟
پسوند -01 در این خانواده به کابل خروجی بلندتر اشاره دارد. CT6833 تقریباً 5 متر کابل با احتساب Relay Box و CT6833-01 تقریباً 10 متر کابل دارد. رنج جریان، قطر دهانه، پهنای باند، دقت پایه و کانکتور ME15W یکسان هستند. نسخه 10 متری به علت کابل بلندتر حدود 710 گرم و نسخه 5 متری حدود 500 گرم است.
کابل بلندتر همیشه انتخاب بهتر نیست. طول اضافه می تواند مدیریت کابل، خطر گیرکردن و وزن مهارشدنی را افزایش دهد. نسخه 10 متری زمانی منطقی است که محفظه آزمون یا خودرو از رک ابزار فاصله دارد؛ در میز آزمایش نزدیک، نسخه 5 متری جمع وجورتر و کنترل آن ساده تر است.
📈 دقت، پهنای باند و حساسیت خروجی
پهنای باند DC تا 50kHz امکان مشاهده مؤلفه DC، ریپل، رفتار گذرا و بسیاری از هارمونیک های سیستم قدرت خودرو را فراهم می کند. دقت پایه DC برابر ±0.07 درصد مقدار خوانده شده به اضافه ±0.01 درصد فول اسکیل است. در بازه 16 تا 66Hz جزء فول اسکیل به ±0.007 درصد کاهش می یابد. مشخصات کامل فرکانسی باید با دامنه همان نقطه خوانده شود.
حساسیت خروجی HIOKI CT6833 در جدول آمده و باید دقیقاً در پاور آنالایزر تعریف شود. اگر Ratio مدل دیگر وارد شود، مقدار جریان و توان با ضریب نادرست ثبت خواهد شد. پهنای باند زیاد نیز جای نمونه برداری کافی را نمی گیرد؛ نرخ نمونه برداری، Anti-aliasing و هم زمانی کانال ولتاژ باید با آزمون تنظیم شوند.
🚗 کاربرد در آزمون WLTP و SAE J1634
دقت DC، بازه دمایی وسیع و ابعاد باریک این خانواده برای اندازه گیری انرژی ورودی و خروجی باتری، جریان اینورتر، DC/DC، شارژر و تجهیزات جانبی خودرو مناسب است. در آزمون WLTP یا SAE J1634، تغییر دمای محیط و محفظه می تواند Offset حسگر و مقاومت هادی را تغییر دهد؛ ثبت دما و صفرکردن در شرایط واقعی آزمون ضروری است.
برای محاسبه بازده، کانال های ورودی و خروجی باید زمان بندی مشترک داشته باشند. تأخیر فاز کوچک در فرکانس سوئیچینگ می تواند توان محاسبه شده را منحرف کند. استفاده از ترکیب تأییدشده پراب و پاور آنالایزر هیوکی، تنظیم Auto Phase Correction در صورت پشتیبانی و ذخیره فایل تنظیمات، تکرارپذیری را بهتر می کند.
🧲 نصب صحیح و کنترل خطای موقعیت هادی
فک کلمپ باید کاملاً بسته و سطح تماس آن تمیز باشد. هادی را تا حد ممکن در موقعیت تکرارپذیر قرار دهید و کابل های حامل جریان زیاد را از بدنه حسگر و Relay Box دور نگه دارید. میدان خارجی یا نصب چند حسگر بسیار نزدیک می تواند Offset و خطای دامنه ایجاد کند؛ نتیجه با جابه جایی کنترل شده هادی و آزمون جریان مرجع بررسی شود.
جهت فلش روی پراب باید با جهت تعریف شده جریان هماهنگ باشد. نصب معکوس علامت توان را تغییر می دهد و در جمع چند شاخه ممکن است بخشی از جریان از مجموع کم شود. پس از نصب، در حالت بدون جریان Zero Adjustment انجام و پیش از آزمون اصلی با یک نقطه مرجع مثبت و منفی، قطبیت و Ratio کنترل شوند.
🔌 اتصال ME15W و ابزارهای سازگار
این خانواده از کانکتور HIOKI ME15W استفاده می کند و به تنهایی نمایشگر ندارد. اتصال آن به ورودی سازگار پاور آنالایزر یا ماژول مخصوص، تغذیه حسگر و انتقال سیگنال را فراهم می کند. تبدیل مکانیکی ناشناس یا سیم بندی دستی می تواند پین ها، تغذیه، شیلد یا داده شناسایی را جابه جا و به پراب آسیب وارد کند.
قبل از روشن کردن، کانکتور تا انتها و بدون فشار جانبی جا زده شود. کابل نزدیک موتور، اینورتر و باس بار حلقه نشود و با کابل ولتاژ بالا مسیر طولانی مشترک نداشته باشد. Relay Box باید ثابت و دارای تهویه باشد و وزن کابل نباید روی سوکت ابزار آویزان بماند.
🧪 روال پیشنهادی برای اندازه گیری قابل اتکا
- شناسه: کد CT6833 یا CT6833-01 و طول کابل را ثبت کنید.
- محدوده: RMS، پیک، فرکانس و قطر هادی را با حدود پراب تطبیق دهید.
- گرم شدن: ابزار و سنسور را در شرایط آزمون پایدار کنید.
- صفر: با فک بسته و بدون عبور جریان Zero Adjustment انجام دهید.
- نصب: جهت فلش، بسته شدن فک و فاصله از میدان مزاحم را کنترل کنید.
- Ratio: حساسیت خروجی همین مدل را در ابزار تعریف کنید.
- اعتبارسنجی: یک جریان مرجع و علامت توان را پیش از ثبت طولانی بررسی کنید.
- مستندسازی: سریال، تاریخ کالیبراسیون، دما و فایل تنظیمات را ذخیره کنید.
🌡️ کار در بازه دمایی وسیع

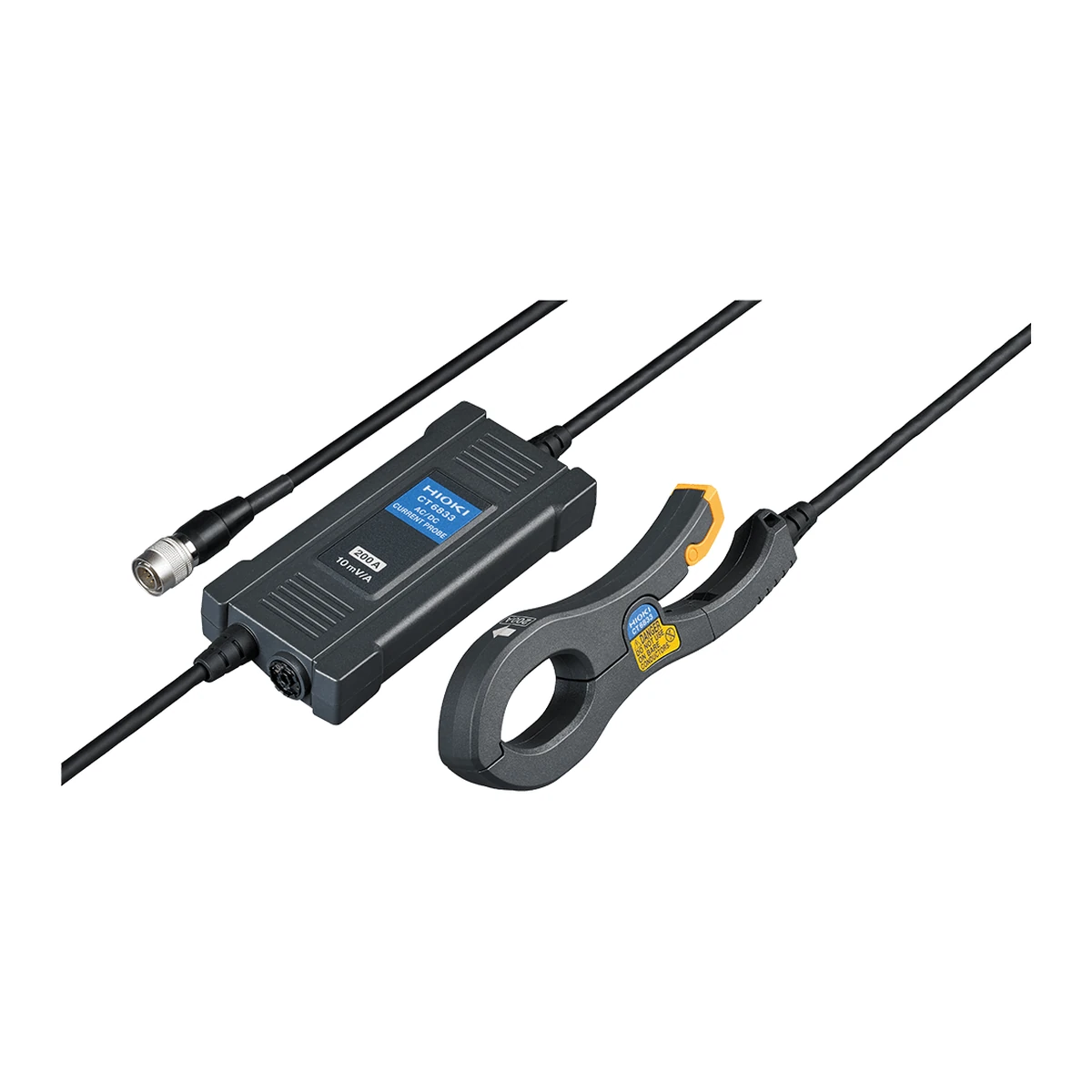

سنسور و کابل برای دمای -40 تا 85°C تعریف شده اند، اما Relay Box بازه -25 تا 50°C دارد. بنابراین قرار گرفتن سر کلمپ در محفظه داغ یا سرد به معنی مجاز بودن قرار دادن تمام مجموعه در همان دما نیست. Relay Box باید بیرون از ناحیه ای بماند که از حد خودش عبور می کند.
وقتی دما بیرون بازه تضمین دقت مرجع 23±5°C است، ضریب دمایی به خطای پایه افزوده می شود. در آزمون مقایسه ای، مسیر کابل، محل Relay Box، زمان پایدارسازی و ترتیب صفرکردن برای همه نمونه ها یکسان نگه داشته شود تا تغییرات محیط با تغییر DUT اشتباه نشود.
🛡️ ایمنی و محدودیت استفاده
دهانه 20 میلی متری فقط محدودیت مکانیکی است و مجوز اندازه گیری روی هر سطح ولتاژ نیست. رده اندازه گیری، ولتاژ هادی عایق، آلودگی محیط و فاصله خزشی باید مطابق دستورالعمل کامل دستگاه بررسی شوند. روی هادی آسیب دیده، بدون عایق یا مدار فراتر از رده مجاز استفاده نشود.
پیش از نصب یا جابه جایی، در صورت امکان مدار بی برق و خازن ها تخلیه شوند. از PPE مناسب محیط قدرت استفاده و کابل پراب از لبه تیز، سطح داغ و قسمت متحرک دور نگه داشته شود. بدنه ترک خورده، فک ناقص یا کابل له شده نشانه توقف استفاده و ارزیابی فنی است.
⚖️ مقایسه HIOKI CT6833 با مدل های نزدیک
| گزینه |
تفاوت کاربردی |
| HIOKI CT6833 |
200A، کابل 5 متری؛ انتخاب استاندارد همین خانواده |
| HIOKI CT6833-01 |
200A، کابل 10 متری؛ برای فاصله بیشتر تا ابزار ثبت |
| HIOKI CT6834 |
رنج 500A؛ بدنه و پهنای باند نزدیک ولی حساسیت خروجی و محدوده جریان متفاوت |
| HIOKI CT6830 / CT6831 |
دهانه کوچک φ5mm و رنج 2A یا 20A؛ مناسب جریان کم و دسته سیم فشرده |
برای مرور گزینه های مرتبط به HIOKI Current Probes and Sensors، Current Sensors و HIOKI Power Analyzers مراجعه کنید. متن و نشانی همه پیوندهای داخلی انگلیسی هستند.
📦 اقلام همراه محصول
- برچسب رنگی شناسایی کانال
- کیف حمل
- دفترچه راهنما
- راهنمای احتیاط های کار با سنسور جریان
پاور آنالایزر، منبع تغذیه خارجی، کابل تمدید و سایر پراب ها فقط در صورت ذکر صریح در پیش فاکتور همراه هستند. تصویر کاربردی ممکن است ابزارهای جانبی را برای نمایش روش استفاده نشان دهد و به معنی وجود آن ها داخل بسته نیست.
🛒 قیمت و خرید پراب جریان AC/DC 200 آمپر هیوکی مدل HIOKI CT6833 و CT6833-01
پراب جریان AC/DC 200 آمپر هیوکی مدل HIOKI CT6833 و CT6833-01 تا زمان تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی باقی می ماند. هنگام استعلام، کد 5 متری یا 10 متری، تعداد کانال، بیشترین جریان RMS و پیک، قطر کابل، ابزار مقصد و شرایط دمایی را اعلام کنید تا انتخاب به نسخه نادرست منجر نشود.
پس از تأمین معتبر، قیمت و وضعیت فروش در همین نشانی به روز می شود. برای پروژه چندکاناله بهتر است همه پراب ها از نظر طول کابل، تاریخ کالیبراسیون و تأخیر فاز همسان انتخاب شوند تا مدیریت نصب و محاسبه عدم قطعیت ساده تر باشد.
❓ سوالات متداول (FAQ)
آیا CT6833 و CT6833-01 دو محصول کاملاً متفاوت هستند؟
خیر؛ مشخصات اندازه گیری یکسان است و تفاوت اصلی طول کابل خروجی 5 متر در نسخه پایه و 10 متر در نسخه -01 است.
آیا این پراب مستقل کار می کند؟
خیر؛ خروجی ME15W باید به ابزار یا واحد سازگار هیوکی متصل شود.
آیا جریان پیک جدول برای کار پیوسته مجاز است؟
خیر؛ مقدار پیک با شرط دما و مدت محدود، مقدار طراحی خارج از تضمین دقت است و جای رنج نامی را نمی گیرد.
چرا پیش از اندازه گیری باید Zero Adjustment انجام شود؟
Offset ناشی از دما و میدان محیط را کم می کند و به ویژه در اندازه گیری DC و توان کم اهمیت دارد.
آیا کابل 10 متری دقیق تر است؟
خیر؛ مزیت آن دسترسی بیشتر است. برای فاصله کوتاه، نسخه 5 متری سبک تر و مدیریت آن ساده تر است.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمی کند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: CT6833 و CT6833-01
- نوع: پراب جریان کلمپی دقیق 200 آمپر با پهنای باند 50kHz و دهانه 20mm
- جریان نامی: 200A AC/DC
- حداکثر جریان پیک: تا ±600A peak در دمای 40°C یا کمتر و برای یک دوره موج تناوبی 10ms یا بیشتر؛ مقدار طراحی خارج از تضمین دقت
- حساسیت خروجی: 10mV/A
- پهنای باند: DC تا 50kHz
- دقت پایه DC: ±0.07% reading ±0.01% full scale
- دقت 16 تا 66Hz: ±0.07% reading ±0.007% full scale
- قطر هادی قابل اندازه گیری: حداکثر φ20mm
- کانکتور خروجی: HIOKI ME15W
- دمای کار سنسور و کابل: -40 تا 85°C، حداکثر 80%RH بدون میعان
- دمای کار Relay Box: -25 تا 50°C، حداکثر 80%RH بدون میعان
- ابعاد سنسور: تقریباً 149×46×16.5 میلی متر، بدون برجستگی و کابل
- ابعاد Relay Box: تقریباً 126×57×20.5 میلی متر، بدون برجستگی و کابل
- طول کابل CT683x: تقریباً 5 متر با احتساب Relay Box
- طول کابل CT683x-01: تقریباً 10 متر با احتساب Relay Box
- وزن نسخه 5 متری: تقریباً 500 گرم
- وزن نسخه 10 متری: تقریباً 710 گرم
- تضمین دقت: یک سال
