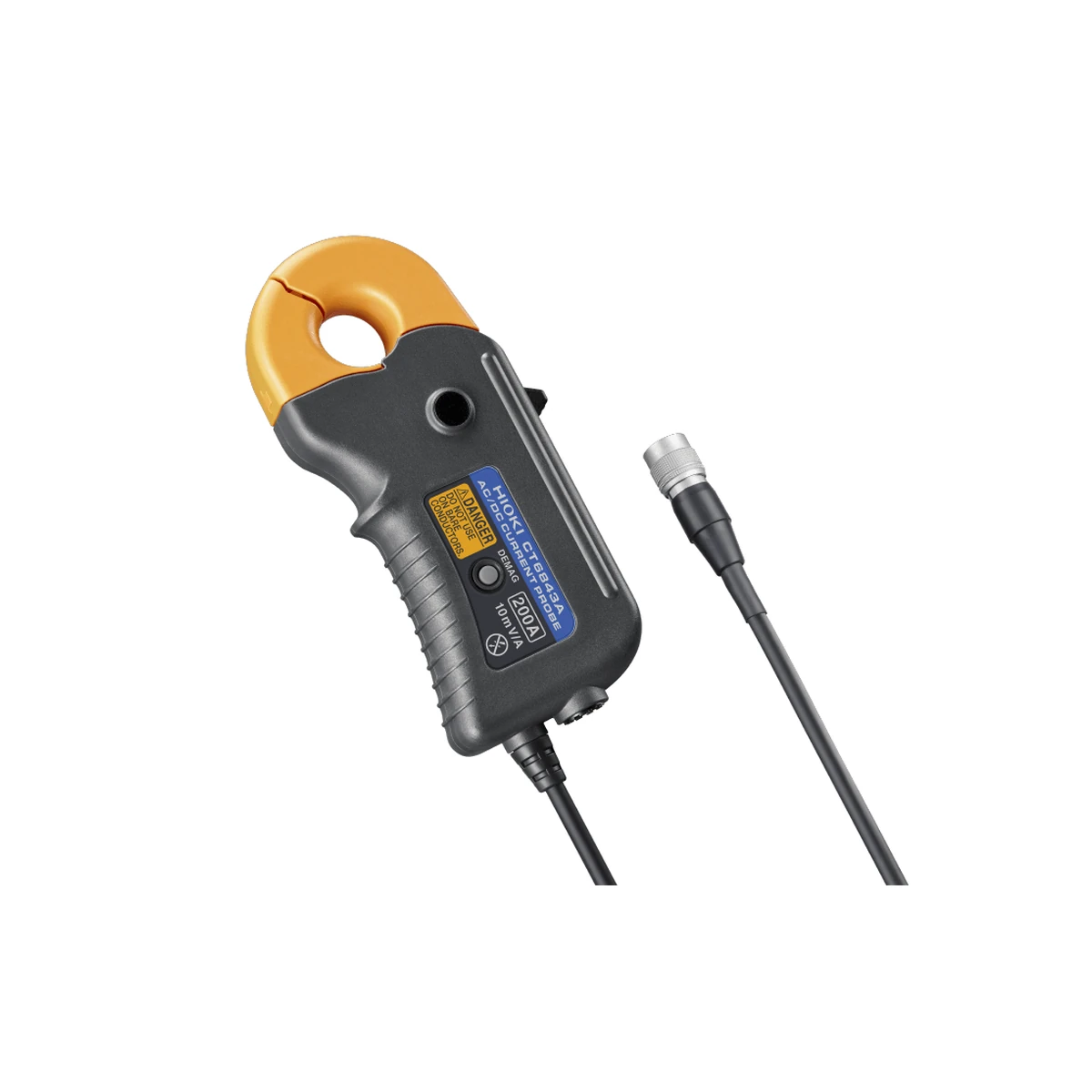

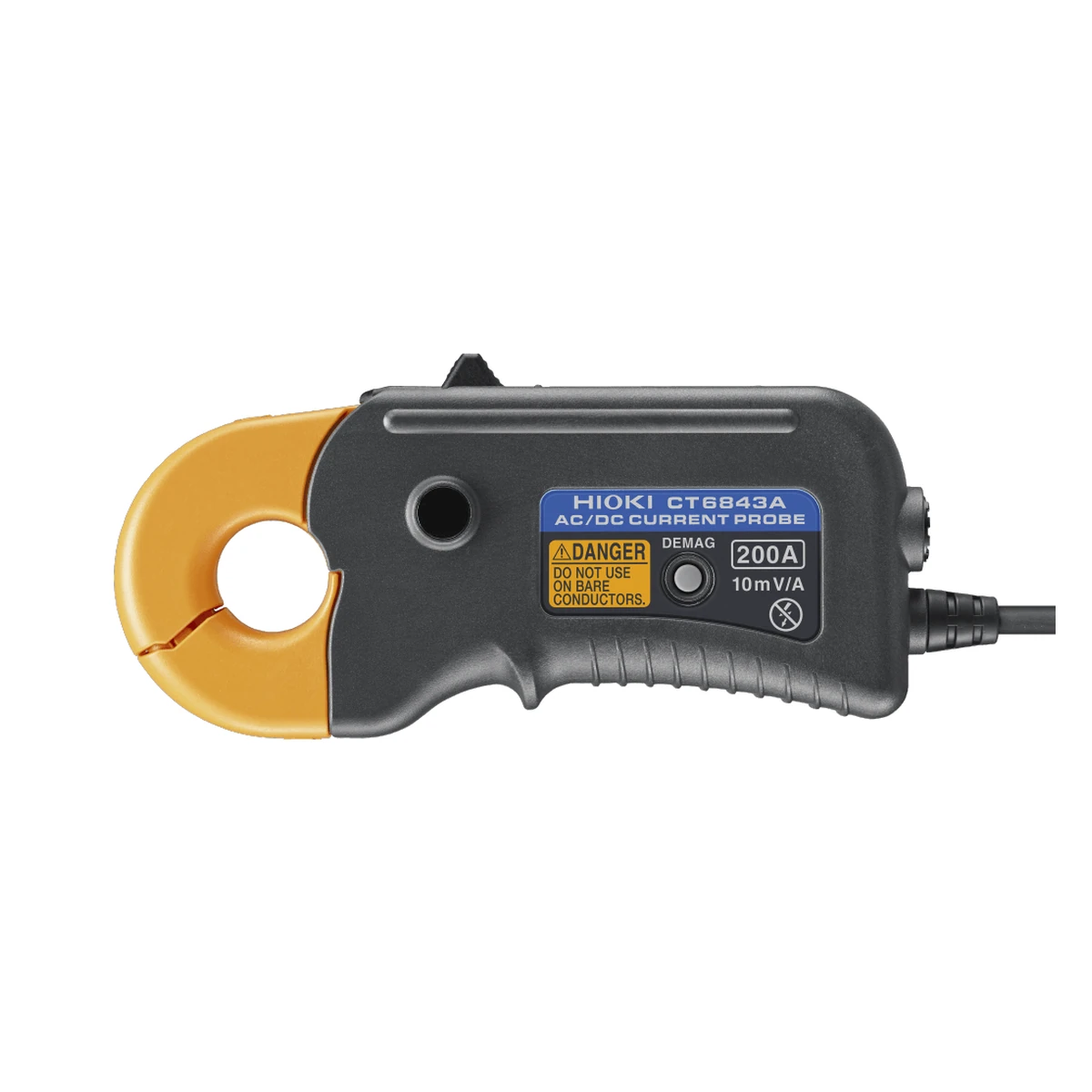

پراب جریان AC/DC 200 آمپر هیوکی مدل HIOKI CT6843A یک پراب کلمپی فلکس گیت برای اندازه گیری غیرتهاجمی 200A AC/DC با پهنای باند DC تا 700kHz، دهانه حداکثر φ20mm و خروجی 10mV/A است. مشخصات، نام و تصاویر این صفحه با کد دقیق CT6843A تطبیق داده شده اند تا مدل قدیمی بدون پسوند A یا پراب هم ظاهر با رنج دیگر به اشتباه جایگزین آن نشود.
English name: HIOKI CT6843A 200A AC/DC High-Accuracy AC/DC Current Probe with DC تا 700kHz Bandwidth.
🔍 معرفی تخصصی پراب جریان AC/DC 200 آمپر هیوکی مدل HIOKI CT6843A
پراب جریان AC/DC 200 آمپر هیوکی مدل HIOKI CT6843A برای اندازه گیری بازده اینورتر و موتور، آزمون باتری و خودرو برقی، ارزیابی شارژر و UPS، تحلیل PCS خورشیدی و ثبت توان در محیط های دشوار طراحی شده است. کلمپ بازشو بدون بریدن مسیر قدرت دور هادی عایق قرار می گیرد؛ در نتیجه اندازه گیری روی خودرو، رک UPS یا سامانه خورشیدی با تغییر کمتر در سیم بندی اصلی انجام می شود. این مزیت فقط راحتی نیست، زیرا مقاومت اتصال اضافی و تغییر آرایش کابل می تواند نتیجه آزمون بازده را منحرف کند.
مدل CT6843A با رنج 200A AC/DC، دهانه حداکثر φ20mm و پهنای باند DC تا 700kHz شناخته می شود. پسوند A بخشی از مدل جاری است و مدل های قدیمی CT684x یا CT684x-05 جایگزین هم نام این محصول نیستند. انتخاب حرفه ای باید با چهار عدد آغاز شود: جریان RMS، بیشترین پیک، پهنای باند مورد نیاز و قطر هادی. شباهت ظاهری اعضای CT6840A به معنی یکسان بودن دهانه، حساسیت خروجی یا پاسخ فرکانسی آن ها نیست.
⚙️ ویژگی های کلیدی HIOKI CT6843A
- جریان نامی 200A AC/DC
- پهنای باند DC تا 700kHz
- دهانه کلمپ حداکثر φ20mm
- حداکثر ورودی ±600A peak برای حداکثر 20ms در 40°C یا کمتر
- حساسیت خروجی 10mV/A
- دقت دامنه DC برابر ±0.2% reading ±0.02% full scale
- روش آشکارسازی Flux Gate و مدار Zero Flux
- عملکرد از -40 تا 85°C و حداکثر 80%RH
- Automatic Phase Correction با پاور آنالایزر سازگار
- کانکتور ME15W و کابل تقریباً 3 متری
- مقاومت خروجی 50Ω ±10Ω
- تحمل عایقی AC 4260V و استانداردهای IEC 61010 / IEC 61326
فناوری Flux Gate در ساختار Zero Flux برای اندازه گیری DC پایدار و کاهش اثر تغییر دما به کار می رود. مزیت این فناوری وقتی حفظ می شود که فک کاملاً بسته، صفرکردن در شرایط واقعی انجام و سنسور از میدان های مغناطیسی شدید مجاور دور نگه داشته شود.
📊 جدول مشخصات فنی پراب جریان AC/DC 200 آمپر هیوکی مدل HIOKI CT6843A
| برند |
HIOKI / هیوکی |
| مدل |
CT6843A |
| نوع محصول |
پراب جریان کلمپی دقیق 200 آمپر با پهنای باند DC تا 700kHz |
| جریان نامی |
200A AC/DC |
| پهنای باند فرکانسی |
DC تا 700kHz |
| قطر هادی قابل اندازه گیری |
حداکثر φ20mm |
| حداکثر ورودی |
±600A peak برای حداکثر 20ms در 40°C یا کمتر؛ مطابق شرط زمانی و دمایی سازنده و خارج از تضمین دقت پیوسته |
| حساسیت خروجی |
10mV/A |
| مقاومت خروجی |
50Ω ±10Ω |
| دقت دامنه DC |
±0.2% reading ±0.02% full scale |
| خطی بودن |
±20ppm Typical |
| اصلاح فاز |
Automatic Phase Correction با ابزار سازگار هیوکی |
| روش آشکارسازی |
Zero Flux با Flux Gate |
| کانکتور |
HIOKI ME15W |
| تغذیه |
از پاور آنالایزر، Sensor Unit یا Current Unit سازگار هیوکی |
| حداکثر توان نامی |
6VA یا کمتر در 200A/55Hz با تغذیه ±12V |
| دمای و رطوبت کار |
-40 تا 85°C، حداکثر 80%RH بدون میعان |
| تحمل عایقی |
AC 4260V |
| استاندارد |
ایمنی IEC 61010 و EMC IEC 61326 |
| ابعاد |
تقریباً 153×67×25 میلی متر |
| وزن |
تقریباً 380 گرم |
| طول کابل |
تقریباً 3 متر |
| تضمین دقت |
یک سال |
حداکثر ورودی پیک یک مقدار کوتاه مدت با شرط مشخص دما و زمان است و نباید برای کار پیوسته استفاده شود. رنج نامی و منحنی Derating ملاک اندازه گیری ممتد هستند. همچنین پهنای باند اعلام شده به معنی ثابت ماندن دقت پایه تا انتهای باند نیست؛ خطای دامنه و فاز با فرکانس تغییر می کند.
📈 دقت دامنه، فاز و پهنای باند
در اندازه گیری توان، اختلاف فاز کوچک میان کانال ولتاژ و جریان می تواند به ویژه در ضریب توان پایین خطای مهمی بسازد. HIOKI CT6843A با پاور آنالایزرهای سازگار قابلیت Automatic Phase Correction دارد تا داده اصلاح کارخانه ای سنسور به شکل درست اعمال شود. مدل، شماره سریال و پشتیبانی ابزار مقصد باید پیش از اتکا به این قابلیت تأیید شوند.
خروجی آنالوگ بر اساس حساسیت درج شده در جدول به جریان تبدیل می شود. وارد کردن Ratio مربوط به عضو دیگر خانواده، نتیجه را با ضریب اشتباه نمایش می دهد. نرخ نمونه برداری و فیلتر ابزار نیز باید با مؤلفه سریع مورد نیاز هماهنگ باشند؛ یک موج صاف روی نمایشگر کم سرعت لزوماً به معنی نبودن ریپل یا پالس سریع نیست.
🚗 اندازه گیری خودرو برقی، WLTP و باتری
در آزمون انرژی خودرو، شارژ و دشارژ باتری، توان DC لینک، ورودی اینورتر و مصرف تجهیزات جانبی باید هم زمان و با مرجع زمانی مشترک ثبت شوند. کلمپ غیرتهاجمی اجازه می دهد سیم اصلی خودرو حفظ شود و آزمون روی شاسی دینامومتر یا محیط دمایی با کمترین تغییر در مدار انجام گیرد.
دمای محیط، گرم شدن هادی و موقعیت سنسور در طول آزمون ثابت نیستند. Zero Adjustment پس از پایدار شدن دمایی و قبل از سیکل اصلی انجام شود. برای آزمون رفت و برگشت، علامت جریان و جهت فلش کلمپ از ابتدا مستند شوند تا انرژی شارژ و دشارژ برعکس تفسیر نشود.
☀️ اینورتر، موتور و سامانه خورشیدی
اندازه گیری بازده اینورتر یا PCS به کانال ولتاژ و جریان هم زمان، پهنای باند کافی و جبران فاز نیاز دارد. مسیر کابل های سه فاز و باس DC باید طوری چیده شود که میدان یک هادی روی پراب هادی دیگر حداقل باشد. در آزمون موتور، فرکانس سوئیچینگ و هارمونیک های آن تعیین می کنند کدام عضو خانواده انتخاب بهتری است.
برای UPS و شارژر سریع، علاوه بر جریان پایدار، Inrush و تغییر بار هم بررسی شوند. اگر پیک از حد مجاز یا مدت تعیین شده عبور کند، حتی وقتی RMS پایین است نتیجه معتبر نیست. ثبت هم زمان شکل موج، وضعیت حفاظتی دستگاه و دمای پراب در عیب یابی رخدادهای کوتاه مفید است.
🧲 نصب مکانیکی و اثر موقعیت هادی
سطح هسته و محل بسته شدن فک باید تمیز و بدون ذره فلزی باشد. بسته نشدن کامل فک مسیر مغناطیسی را تغییر می دهد و می تواند دامنه و فاز را خراب کند. هادی در موقعیتی تکرارپذیر قرار گیرد و کابل خروجی بدون کشش مهار شود؛ وزن کابل نباید روی کانکتور ابزار یا لولای کلمپ قرار گیرد.
کابل های قدرت مجاور، باس بار و میدان موتور می توانند Offset ایجاد کنند. پس از نصب، خروجی در نبود جریان کنترل و با یک جریان مرجع شناخته شده اعتبارسنجی شود. اگر پراب جابه جا می شود، وضعیت صفر دوباره بررسی گردد. استفاده از برچسب های رنگی همراه، خطای جابه جایی کانال ها را در نصب چندپرابی کاهش می دهد.
🔌 اتصال ME15W و منبع تغذیه سازگار
HIOKI CT6843A نمایشگر مستقل ندارد و انرژی و سیگنال را از کانکتور ME15W به پاور آنالایزر، Current Unit یا Sensor Unit سازگار منتقل می کند. واحدهای CT9555، CT9556 و CT9557 می توانند برای اتصال به ابزارهای دیگر به کار روند، اما تعداد پراب قابل تغذیه تابع توان مصرفی هر مدل است و صرف تعداد سوکت تعیین نمی شود.
کابل تمدید CT9902 حداکثر طبق محدودیت سازنده استفاده می شود و خطای افزوده آن باید در بودجه عدم قطعیت لحاظ گردد. تبدیل ناشناس، سیم بندی دستی یا کانکتور نیمه جا زده می تواند تغذیه و شیلد را مختل کند. اتصال و جداسازی فقط در وضعیت ایمن و طبق دستورالعمل ابزار میزبان انجام شود.
🧪 روال پیشنهادی کنترل کیفیت
- تطبیق مدل: برچسب CT6843A، سریال و تاریخ کالیبراسیون را ثبت کنید.
- بررسی حدود: RMS، پیک، فرکانس، Duty Cycle و قطر هادی را کنترل کنید.
- پایداری: سنسور و ابزار را در دمای آزمون پایدار کنید.
- Zero: با فک بسته و بدون جریان صفرکردن را انجام دهید.
- جهت: فلش پراب و علامت کانال را با مسیر انرژی هماهنگ کنید.
- Ratio: حساسیت خروجی و نام مدل را در ابزار مقصد بررسی کنید.
- مرجع: پیش از ثبت طولانی یک نقطه جریان مرجع مثبت و منفی بسنجید.
- ثبت: دما، نرخ نمونه برداری، فیلتر و تنظیم اصلاح فاز را ذخیره کنید.
🌡️ بازه دمایی و پایداری اندازه گیری
بازه کار -40 تا 85°C برای آزمون محیطی خودرو و انرژی مزیت مهمی است، ولی دقت مرجع، ضریب دما و Derating باید جداگانه دیده شوند. رسیدن سر کلمپ به دمای محفظه زمان می برد؛ خواندن بلافاصله پس از تغییر دما ممکن است Offset گذرا را به عنوان تغییر جریان نشان دهد.
رطوبت بالا، میعان و آلودگی روی کابل یا کانکتور مجاز نیستند. کابل را از سطح بسیار داغ، لبه تیز و قسمت متحرک دور کنید. در مقایسه چند نمونه، محل پراب، زمان پایدارسازی و ترتیب صفرکردن ثابت بماند تا تغییر شرایط محیط با تغییر DUT اشتباه نشود.
🛡️ ایمنی و محدودیت کاربرد
قطر دهانه فقط محدودیت مکانیکی است و مجوز اندازه گیری روی هر ولتاژی نیست. رده اندازه گیری، وضعیت عایق هادی، فاصله ایمن، آلودگی محیط و الزامات PPE باید مطابق دستورالعمل کامل پراب و میزبان بررسی شوند. روی هادی بدون عایق، آسیب دیده یا فراتر از رده مجاز استفاده نشود.
پیش از نصب یا جابه جایی، مدار تا حد امکان بی برق و خازن ها تخلیه شوند. ترک بدنه، کابل له شده، کانکتور شل یا فک ناقص نشانه توقف استفاده است. تحمل عایقی عدد آزمون ساخت است و نباید با ولتاژ کاری مجاز یا رده اندازه گیری اشتباه شود.
⚖️ مقایسه HIOKI CT6843A با مدل های نزدیک
| مدل |
تفاوت کاربردی |
| HIOKI CT6841A |
20A، دهانه 20mm و پهنای باند 2MHz؛ مناسب جریان کم و مولفه سریع |
| HIOKI CT6843A |
200A، دهانه 20mm و پهنای باند 700kHz |
| HIOKI CT6844A |
500A، دهانه 20mm و پهنای باند 500kHz؛ بدنه کوچک تر |
| HIOKI CT6845A |
500A، دهانه 50mm و پهنای باند 200kHz؛ مناسب کابل ضخیم |
| HIOKI CT6846A |
1000A، دهانه 50mm و پهنای باند 100kHz |
| HIOKI CT6847A |
2000A DC و 1400A AC، دهانه 50mm و پهنای باند 70kHz |
برای مرور گروه های مرتبط به HIOKI Current Probes and Sensors، Current Sensors و HIOKI Power Analyzers مراجعه کنید. متن و نشانی پیوندهای داخلی انگلیسی هستند.
📦 اقلام همراه محصول
- شش عدد نوار نشانه گذاری کانال
- کیف حمل
- دفترچه راهنما
پاور آنالایزر، Sensor Unit، کابل BNC و کابل تمدید تنها در صورت ذکر صریح در کد سفارش یا پیش فاکتور همراه هستند. نمایش آن ها در تصویر کاربردی به معنی وجودشان داخل بسته HIOKI CT6843A نیست.
🛒 قیمت و خرید پراب جریان AC/DC 200 آمپر هیوکی مدل HIOKI CT6843A
پراب جریان AC/DC 200 آمپر هیوکی مدل HIOKI CT6843A تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی می ماند. هنگام استعلام، نام کامل مدل، تعداد، جریان RMS و پیک، قطر کابل، بالاترین فرکانس مورد نیاز، ابزار مقصد و شرایط محیطی را اعلام کنید.
پس از تأمین معتبر، قیمت و وضعیت فروش در همین نشانی به روز می شود. برای سامانه چندکاناله بهتر است طول کابل، نسل پراب، تاریخ کالیبراسیون و فایل اصلاح فاز هماهنگ باشند تا نصب و محاسبه عدم قطعیت ساده تر شود.
❓ سوالات متداول (FAQ)
آیا HIOKI CT6843A به تنهایی مقدار جریان را نمایش می دهد؟
خیر؛ این پراب به ورودی یا واحد تغذیه و ابزار نمایش سازگار نیاز دارد.
آیا مدل قدیمی بدون A همان محصول است؟
خیر؛ نسخه A نسل جاری با مشخصات و قابلیت شناسایی متفاوت است و صفحه بر اساس کد کامل ساخته شده است.
آیا پهنای باند کامل با دقت پایه یکسان است؟
خیر؛ دقت دامنه و فاز تابع فرکانس است و باید جدول کامل خطا برای نقطه کاری خوانده شود.
آیا مقدار پیک برای اندازه گیری پیوسته قابل استفاده است؟
خیر؛ پیک فقط با محدودیت زمانی و دمایی مشخص مجاز است.
چرا Zero Adjustment مهم است؟
Offset ناشی از دما و میدان محیط را کم می کند و در اندازه گیری DC و توان کم اثر مستقیم دارد.
چرا قیمت درج نشده است؟
موجودی معتبر تأیید نشده و عصرتولز برای محصول ناموجود قیمت حدسی نمایش نمی دهد.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: CT6843A
- نوع: پراب جریان کلمپی دقیق 200 آمپر با پهنای باند DC تا 700kHz
- جریان نامی: 200A AC/DC
- پهنای باند فرکانسی: DC تا 700kHz
- قطر هادی قابل اندازه گیری: حداکثر φ20mm
- حداکثر ورودی: ±600A peak برای حداکثر 20ms در 40°C یا کمتر؛ مطابق شرط زمانی و دمایی سازنده و خارج از تضمین دقت پیوسته
- حساسیت خروجی: 10mV/A
- مقاومت خروجی: 50Ω ±10Ω
- دقت دامنه DC: ±0.2% reading ±0.02% full scale
- خطی بودن: ±20ppm Typical
- اصلاح فاز: Automatic Phase Correction با ابزار سازگار هیوکی
- روش آشکارسازی: Zero Flux با Flux Gate
- کانکتور: HIOKI ME15W
- تغذیه: از پاور آنالایزر، Sensor Unit یا Current Unit سازگار هیوکی
- حداکثر توان نامی: 6VA یا کمتر در 200A/55Hz با تغذیه ±12V
- دمای و رطوبت کار: -40 تا 85°C، حداکثر 80%RH بدون میعان
- تحمل عایقی: AC 4260V
- استاندارد: ایمنی IEC 61010 و EMC IEC 61326
- ابعاد: تقریباً 153×67×25 میلی متر
- وزن: تقریباً 380 گرم
- طول کابل: تقریباً 3 متر
- تضمین دقت: یک سال
