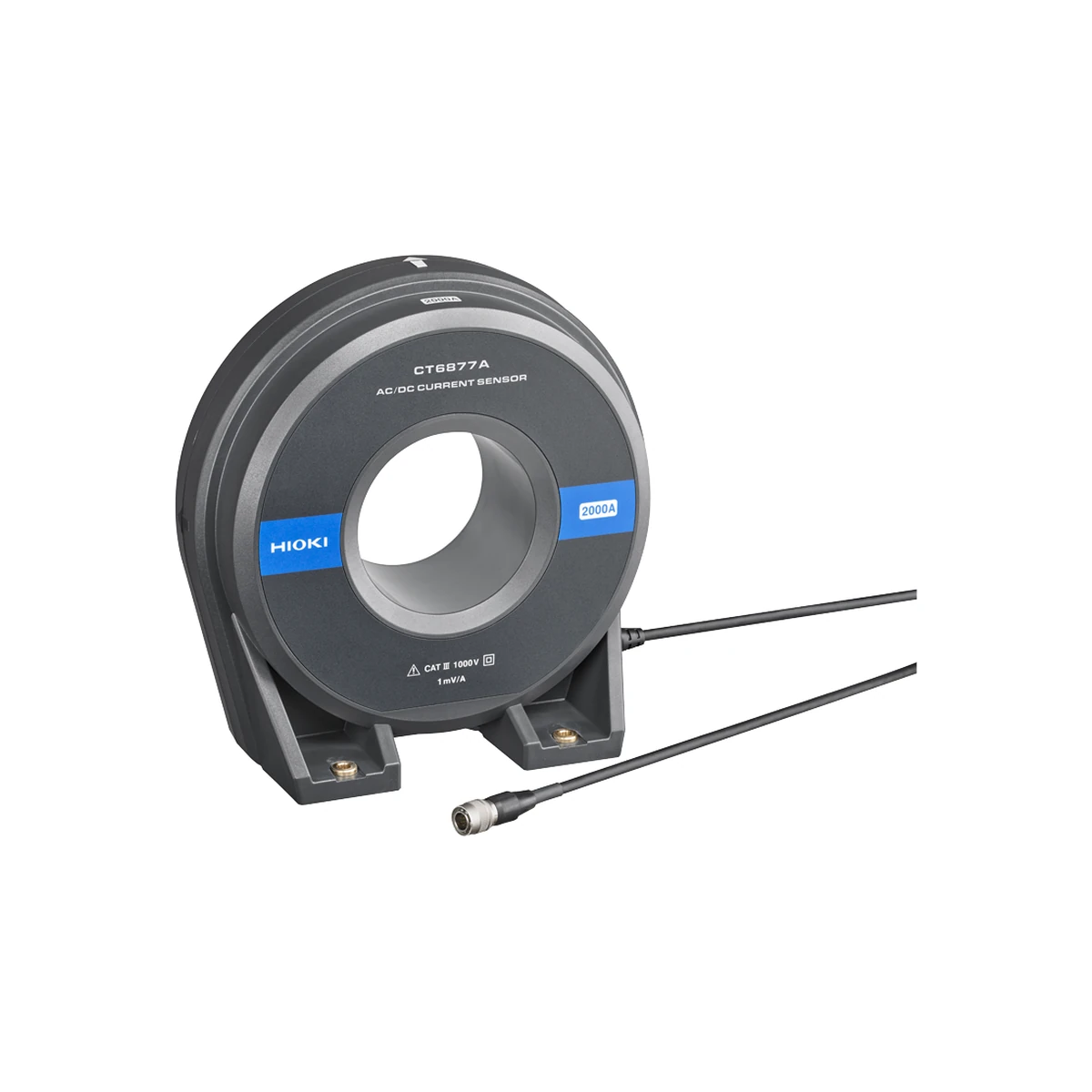

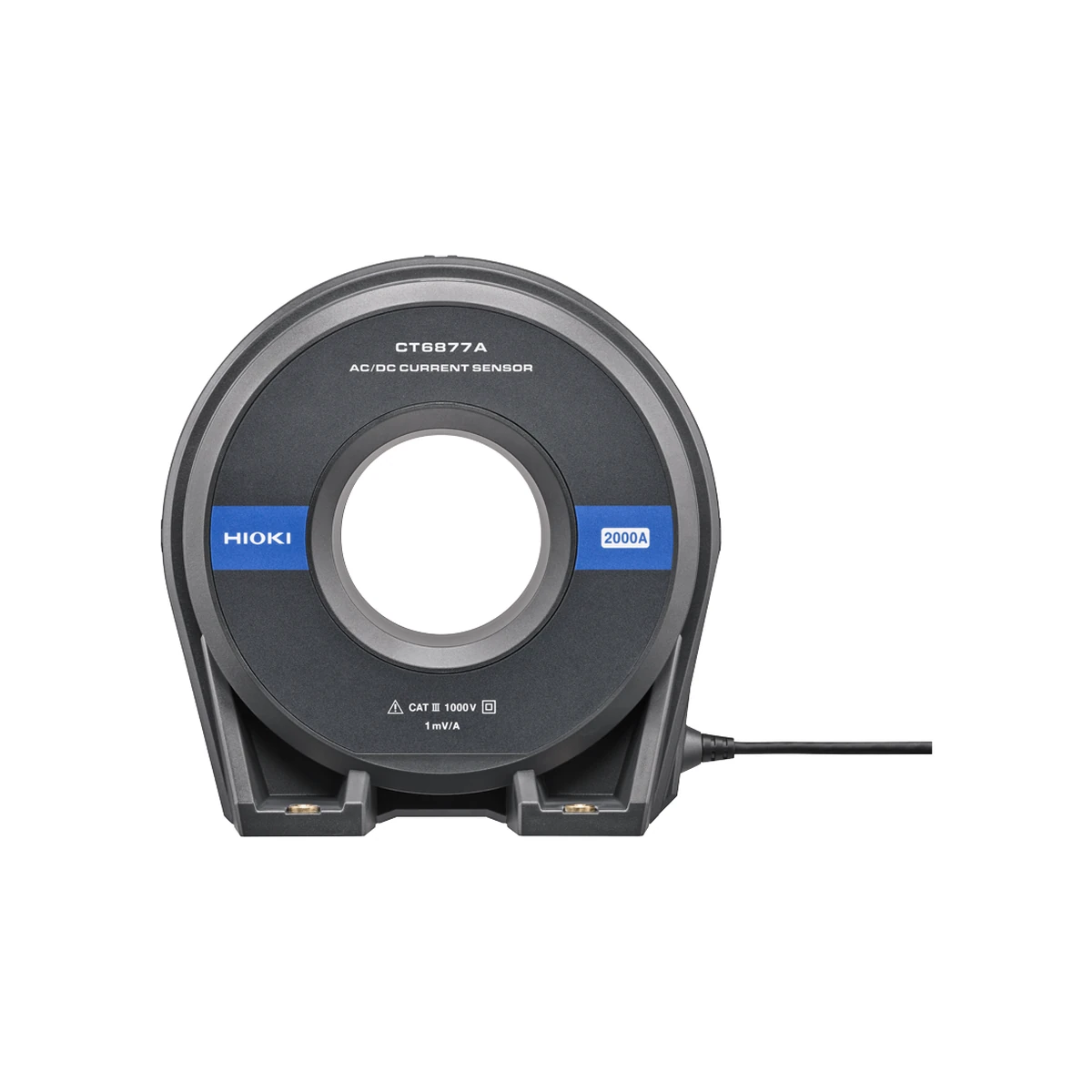

سنسور جریان عبوری AC/DC 2000 آمپر هیوکی مدل HIOKI CT6877A و CT6877A-1 یک سنسور Zero Flux عبوری برای اندازه گیری دقیق جریان نامی 2000A AC/DC با پهنای باند دامنه DC تا 1MHz و فاز DC تا 700kHz، دهانه φ80mm و خروجی 1mV/A است. نام کامل کدهای سفارش، تصاویر و مشخصات این صفحه با خانواده رسمی CT6877A تطبیق داده شده اند تا نسخه کابل بلند یا رنج نزدیک، محصول مستقل تکراری تلقی نشود.

English name: HIOKI CT6877A و CT6877A-1 2000A AC/DC High-Accuracy Pass-Through AC/DC Current Sensor.

🔍 معرفی تخصصی سنسور جریان عبوری AC/DC 2000 آمپر هیوکی مدل HIOKI CT6877A و CT6877A-1

سنسور جریان عبوری AC/DC 2000 آمپر هیوکی مدل HIOKI CT6877A و CT6877A-1 برای تحقیق و توسعه اینورتر و موتور، آزمون توان خودرو برقی و شارژر، ارزیابی باتری، PCS خورشیدی، انتقال توان بی سیم و اندازه گیری بازده در خط تولید طراحی شده است. ساختار Pass-Through هادی را از مرکز هسته یکپارچه عبور می دهد و به دلیل نداشتن شکاف بازشونده، امکان دستیابی به دقت دامنه و فاز بسیار بالا را فراهم می کند. در مقابل، نصب آن نیازمند بازکردن مسیر و عبور کابل از دهانه است؛ بنابراین برای سیم کشی ثابت آزمایشگاهی و توسعه محصول مناسب تر از تعمیر سریع میدانی است.

CT6877A کابل 3m و CT6877A-1 کابل 10m دارد؛ هر دو رنج 2000A و دهانه 80mm دارند و در یک صفحه خانواده پوشش داده می شوند. پیش از سفارش باید کد کامل، طول کابل، پهنای باند همان کد، جریان نامی و قطر دهانه تأیید شوند. ظاهر یکسان یا ریشه مشترک نام به معنی یکسان بودن Ratio و پاسخ فرکانسی نیست.

⚙️ ویژگی های کلیدی HIOKI CT6877A

• جریان نامی 2000A AC/DC
• پهنای باند دامنه DC تا 1MHz و فاز DC تا 700kHz
• دهانه عبوری φ80mm
• حداکثر ورودی تا ±3200A peak در محدوده مشخص Derating
• نرخ خروجی 1mV/A
• دقت پایه DC و 45 تا 66Hz: ±0.04% reading ±0.008% full scale؛ فاز ±0.08°
• روش Zero Flux با آشکارسازی Flux Gate
• Automatic Phase Correction با پاور آنالایزر سازگار
• دمای کار ‎-40 تا 85°C و حداکثر 80%RH بدون میعان
• ولتاژ نامی نسبت به زمین 1000V CAT III
• خروجی ME15W و کابل 3m یا 10m بر اساس کد سفارش
• تضمین دقت یک سال

روش Zero Flux با Flux Gate برای اندازه گیری DC و AC با Offset کم و پایداری دمایی بالا به کار می رود. هسته عبوری می تواند اثر موقعیت هادی را کاهش دهد، اما مرکزکردن کابل و ثابت نگه داشتن آرایش مکانیکی همچنان برای تکرارپذیری و کنترل میدان های مجاور توصیه می شود.

📊 جدول مشخصات فنی سنسور جریان عبوری AC/DC 2000 آمپر هیوکی مدل HIOKI CT6877A و CT6877A-1

جریان پیک تنها در محدوده Derating و شرط زمانی سازنده قابل استفاده است و جای رنج پیوسته را نمی گیرد. پهنای باند نیز حد پاسخ است، نه تضمین دقت پایه در تمام فرکانس ها؛ برای هر نقطه باید خطای دامنه، فاز و ابزار میزبان ترکیب شود.

🔢 شناخت کدهای سفارش و جلوگیری از انتخاب اشتباه

CT6877A کابل 3m و CT6877A-1 کابل 10m دارد؛ هر دو رنج 2000A و دهانه 80mm دارند و در یک صفحه خانواده پوشش داده می شوند. در پروژه چندکاناله، همه کدها باید دقیقاً در لیست تجهیزات ثبت شوند. طول کابل بیشتر می تواند وزن و مدیریت مسیر را تغییر دهد و در بعضی خانواده ها با پهنای باند متفاوت همراه است؛ بنابراین حذف پسوند از پیش فاکتور قابل قبول نیست.

مدل های CT6872/CT6873 برای دهانه 24mm، خانواده CT6904A برای دهانه 32mm، CT6875A/CT6876A برای 36mm و CT6877A برای 80mm ساخته شده اند. انتخاب فقط بر اساس آمپراژ ممکن است باعث شود هادی از دهانه عبور نکند یا سنسور بزرگ تر از فضای نصب باشد.

📈 دقت دامنه، فاز و توان

در اندازه گیری بازده بالا، خطای چند صدم درصد اهمیت دارد. عدم تطبیق زمانی کانال جریان و ولتاژ، حتی اگر دامنه هر دو صحیح باشد، توان اکتیو را منحرف می کند. Automatic Phase Correction با پاور آنالایزر سازگار، داده اصلاح کارخانه ای سنسور را به کار می گیرد و خطای ورود دستی را کم می کند.

Ratio خروجی همین مدل باید در ابزار تعریف شود. استفاده از Ratio عضو نزدیک می تواند کل جریان و توان را چند برابر یا کسری از مقدار واقعی نمایش دهد. برای محاسبه عدم قطعیت، خطای reading، full scale، فاز، فرکانس، دما و خطای پاور آنالایزر جداگانه ثبت شوند.

🚗 کاربرد در خودرو برقی و آزمون WLTP

سنسور عبوری دقیق برای میز توسعه اینورتر، موتور، DC/DC، شارژر و باتری مناسب است؛ جایی که کابل می تواند پیش از اتصال از هسته عبور داده شود. ثبت هم زمان ورودی و خروجی امکان محاسبه بازده، انرژی شارژ و دشارژ و تحلیل تلفات در سیکل رانندگی را فراهم می کند.

جهت عبور هادی و علامت کانال باید مستند شوند. نصب معکوس علامت توان را تغییر می دهد و در جمع چند مسیر می تواند نتیجه را خنثی کند. پیش از سیکل اصلی، یک جریان مرجع مثبت و منفی اعمال و جهت، Ratio و صفر هر کانال کنترل شود.

☀️ اینورتر، PCS خورشیدی و انتقال توان بی سیم

پهنای باند زیاد برای مشاهده مؤلفه های سوئیچینگ و ارزیابی تلفات فرکانس بالا مفید است. کابل ولتاژ و جریان، نرخ نمونه برداری و فیلتر باید با هدف آزمون هماهنگ باشند. اگر ابزار ثبت پهنای باند پایین تری دارد، عملکرد نهایی زنجیره به همان جزء محدود می شود.

در انتقال توان بی سیم و بار با ضریب توان پایین، خطای فاز اهمیت بیشتری پیدا می کند. مسیر هادی از مرکز هسته و دور از حلقه های جریان مجاور عبور کند. کابل سنسور نیز از باس بار و خروجی اینورتر فاصله داشته باشد تا Common-Mode و میدان خارجی نتیجه را آلوده نکند.

🔌 اتصال ME15W و ابزارهای سازگار

این سنسورها نمایشگر مستقل ندارند و از طریق ME15W به پاور آنالایزر، U8977 یا واحدهای CT9555/CT9556/CT9557 متصل می شوند. تعداد سنسور قابل اتصال فقط با تعداد سوکت تعیین نمی شود؛ مجموع توان مصرفی هر مدل باید با ظرفیت ابزار میزبان مقایسه شود.

برای خروجی به اسیلوسکوپ یا رکوردر عمومی می توان از Sensor Unit و کابل BNC مناسب استفاده کرد. امپدانس ورودی، Ratio و پهنای باند ابزار باید تأیید شوند. تبدیل ناشناس یا سیم بندی دستی احتمال خطای پین، تغذیه، شیلد و آسیب دائمی را افزایش می دهد.

🧪 روال پیشنهادی اندازه گیری

1. مدل: کد کامل و طول کابل را ثبت کنید.
2. حدود: RMS، پیک، فرکانس و قطر هادی را کنترل کنید.
3. نصب: مدار را ایمن، کابل را باز و از مرکز هسته عبور دهید.
4. پایداری: سنسور و میزبان را در دمای آزمون پایدار کنید.
5. Zero: بدون جریان، Offset هر کانال را تنظیم کنید.
6. Ratio: نرخ خروجی همین کد را در ابزار وارد کنید.
7. فاز: اصلاح فاز و مرجع زمانی کانال ولتاژ را بررسی کنید.
8. مرجع: با جریان شناخته شده صحت و علامت را کنترل کنید.
9. ثبت: سریال، کالیبراسیون، دما، فیلتر و نرخ نمونه برداری را ذخیره کنید.

🌡️ دما، Derating و میدان های مزاحم

بازه دمایی جدول برای خود محصول است، ولی دقت مرجع و ضریب دما شرایط جداگانه دارند. بعد از انتقال بین محیط سرد و گرم، زمان کافی برای پایدار شدن بدهید. میعان، رطوبت خارج از حد و آلودگی کانکتور می توانند ایمنی و اندازه گیری را مختل کنند.

کابل های حامل جریان زیاد و ترانس مجاور میدان مغناطیسی ایجاد می کنند. یک آزمون ساده با جابه جایی کنترل شده کابل و سنسور می تواند حساسیت به میدان خارجی را آشکار کند. Zero Adjustment باید پس از تثبیت چیدمان نهایی انجام شود، نه روی میز و پیش از نصب.

🛡️ ایمنی نصب عبوری

نصب Pass-Through معمولاً نیازمند بازکردن اتصال قدرت است. مدار باید بی برق، خازن ها تخلیه، قفل و برچسب گذاری اجرا و نبود ولتاژ تأیید شود. بستن کابل بدون گشتاور مناسب یا آسیب رساندن به عایق برای عبور از هسته قابل قبول نیست.

1000V CAT III فقط در شرایط تعریف شده و با رعایت آلودگی، عایق و فاصله ها معتبر است. هسته نباید نقش تکیه گاه کابل را داشته باشد؛ کابل سنگین با مهار مستقل نصب شود. بدنه ترک خورده، کابل سنسور آسیب دیده یا کانکتور شل نشانه توقف استفاده است.

⚖️ مقایسه HIOKI CT6877A با مدل های نزدیک

برای مرور گروه ها به HIOKI High-Accuracy Pass-Through Current Sensors، Current Sensors و HIOKI Power Analyzers مراجعه کنید. متن و نشانی لینک های داخلی انگلیسی هستند.

📦 اقلام همراه محصول

• دفترچه راهنما
• شش عدد نوار یا برچسب رنگی شناسایی کانال
• راهنمای احتیاط های کار با سنسور جریان

پاور آنالایزر، Sensor Unit، کابل BNC، کابل تمدید و سایر ابزارهای دیده شده در تصاویر کاربردی فقط با ذکر صریح در پیش فاکتور همراه هستند. ملزومات نصب و تعداد کابل ها باید جداگانه شمارش شوند.

🛒 قیمت و خرید سنسور جریان عبوری AC/DC 2000 آمپر هیوکی مدل HIOKI CT6877A و CT6877A-1

سنسور جریان عبوری AC/DC 2000 آمپر هیوکی مدل HIOKI CT6877A و CT6877A-1 تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی می ماند. هنگام استعلام، کد کامل، طول کابل، تعداد کانال، جریان RMS و پیک، قطر هادی، پهنای باند و مدل ابزار مقصد را اعلام کنید.

پس از تأمین معتبر، قیمت و وضعیت فروش در همین نشانی به روز خواهد شد. برای پروژه دقیق بهتر است سنسورها از نظر نسل، کابل، تاریخ کالیبراسیون و فایل اصلاح فاز هماهنگ انتخاب شوند.

❓ سوالات متداول (FAQ)

آیا سنسور عبوری بدون بازکردن کابل نصب می شود؟

خیر؛ هادی باید از داخل دهانه یکپارچه عبور کند و نصب طبق روش ایمن انجام شود.

آیا همه پسوندها فقط طول کابل را تغییر می دهند؟

خیر؛ در برخی خانواده ها پسوند علاوه بر کابل 10 متری، پهنای باند متفاوت دارد.

آیا محصول مستقل جریان را نمایش می دهد؟

خیر؛ به پاور آنالایزر یا واحد تغذیه و ثبت سازگار نیاز دارد.

آیا پیک مجاز برای کار پیوسته است؟

خیر؛ پیک با محدودیت زمان، دما و Derating تعریف شده است.

چرا اصلاح فاز مهم است؟

خطای فاز میان ولتاژ و جریان مستقیماً روی توان و بازده اثر می گذارد.

چرا قیمت درج نشده است؟

موجودی معتبر تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی نمایش نمی دهد.

📌 مشخصات کوتاه و موردی

• برند: HIOKI / هیوکی
• مدل: CT6877A و CT6877A-1 2000A AC/DC
• نوع: سنسور جریان حلقه بسته عبوری 2000A AC/DC با پهنای باند دامنه DC تا 1MHz و فاز DC تا 700kHz
• جریان نامی: 2000A AC/DC
• پهنای باند: دامنه DC تا 1MHz و فاز DC تا 700kHz
• حداکثر ورودی: تا ±3200A peak در محدوده مشخص Derating
• نرخ خروجی: 1mV/A
• دقت پایه: DC و 45 تا 66Hz: ±0.04% reading ±0.008% full scale؛ فاز ±0.08°
• قطر هادی: φ80mm
• ولتاژ نامی نسبت به زمین: 1000V CAT III
• روش آشکارسازی: Zero Flux با Flux Gate
• اصلاح فاز: Automatic Phase Correction با ابزار سازگار
• دمای و رطوبت کار: ‎-40 تا 85°C و حداکثر 80%RH بدون میعان
• تغذیه: از پاور آنالایزر، Sensor Unit یا Current Unit سازگار هیوکی
• حداکثر توان نامی: حداکثر 9.5VA در 2000A/55Hz با تغذیه ±12V
• ابعاد: 229×232×112 میلی متر
• وزن و کابل: CT6877A حدود 5kg با کابل 3m؛ CT6877A-1 حدود 5.3kg با کابل 10m
• کانکتور: HIOKI ME15W
• تضمین دقت: یک سال
