سنسور جریان انعطاف پذیر AC 6000 آمپر هیوکی مدل HIOKI CT7044 یک سنسور روگوفسکی انعطاف‌پذیر برای اندازه‌گیری جریان متناوب تا 6000 آمپر با پهنای باند 10 هرتز تا 50 کیلوهرتز و دهانه 100mm است. تصاویر و مشخصات این صفحه با کد دقیق CT7044 تطبیق داده شده‌اند تا با CT7044، CT7045 یا CT7046 دارای قطر حلقه متفاوت اشتباه نشود.
English name: HIOKI CT7044 6000 A AC Flexible Current Sensor, 10 Hz to 50 kHz, 100mm Loop.
🔍 معرفی تخصصی سنسور جریان انعطاف پذیر AC 6000 آمپر هیوکی مدل HIOKI CT7044
سنسور جریان انعطاف پذیر AC 6000 آمپر هیوکی مدل HIOKI CT7044 برای عبور دور کابل ضخیم، دسته کابل یا باس‌بار در تابلوهای متراکم ساخته شده است. حلقه نازک از مسیرهایی عبور می‌کند که فک سخت باز نمی‌شود. کاربردهای اصلی شامل پایش شبکه، تحلیل کیفیت توان، ثبت بار صنعتی، اینورتر، UPS و تجهیزات پرجریان است.
این مدل برای جریان نشتی یا جریان بسیار کوچک مناسب نیست. ساختار روگوفسکی فقط AC را اندازه می‌گیرد و به ابزار میزبان سازگار نیاز دارد. CM7290 یا CM7291 امکان نمایش و خروجی WAVE، RMS، PEAK و Hz را فراهم می‌کند؛ پاورکوالیتی آنالایزرهای سازگار نیز رنج را کنترل می‌کنند.
⚙️ ویژگی‌های کلیدی HIOKI CT7044
- حلقه انعطاف‌پذیر با دهانه 100mm
- دو رنج 600A و 6000A
- پهنای باند 10Hz تا 50kHz
- دقت دامنه ±1.5% و فاز ±1°
- کابل نازک 7.4mm
- IP54 با ابزار سازگار
- CAT IV 600V / CAT III 1000V
- خروجی PL14
- دمای کار منفی 25 تا مثبت 65 درجه
دو رنج داخلی 600 و 6000 آمپر اجازه می‌دهد ابزار میزبان حساسیت مناسب را انتخاب کند. خروجی در رنج 600A برابر 1mV/A و در رنج 6000A برابر 0.1mV/A است. ثبت Ratio اشتباه می‌تواند مقدار را ده برابر جابه‌جا کند.
📊 جدول مشخصات فنی سنسور جریان انعطاف پذیر AC 6000 آمپر هیوکی مدل HIOKI CT7044
| برند |
HIOKI / هیوکی |
| مدل |
CT7044 |
| نوع |
سنسور جریان AC انعطاف‌پذیر روگوفسکی |
| جریان نامی |
6000A AC |
| رنج داخلی |
600A و 6000A؛ انتخاب توسط ابزار سازگار |
| حداکثر ورودی |
10000A پیوسته در رنج 6000A و 45 تا 66Hz با رعایت Derating |
| پهنای باند |
10Hz تا 50kHz در سطح ±3dB |
| پهنای باند با CM7290/CM7291 |
10Hz تا 1kHz |
| دقت دامنه |
±1.5% reading ±0.25% full scale در 45 تا 66Hz |
| دقت فاز |
±1° در 45 تا 66Hz |
| نرخ خروجی |
1mV/A در رنج 600A و 0.1mV/A در رنج 6000A |
| قطر کابل انعطاف‌پذیر |
7.4mm |
| دهانه حلقه |
100mm |
| ایمنی |
CAT IV 600V / CAT III 1000V |
| مقاومت محیطی |
IP54 هنگام اتصال به ابزار پشتیبانی‌شده؛ اندازه‌گیری در حالت خیس ممنوع |
| کانکتور |
HIOKI PL14 |
| دمای کار |
-25 تا 65°C |
| کابل |
2.3m میان حلقه و جعبه، 20cm کابل خروجی |
| ابعاد جعبه |
25×72×20mm |
| وزن |
160g |
| تضمین دقت |
یک سال |
حداکثر 10000A تنها در شرایط فرکانس و Derating مشخص معتبر است. پهنای باند 50kHz حد پاسخ خود سنسور است؛ اتصال به CM7290 یا CM7291 باند خروجی را به 1kHz محدود می‌کند. زنجیره اندازه‌گیری با کندترین جزء تعریف می‌شود.
📐 انتخاب دهانه مناسب

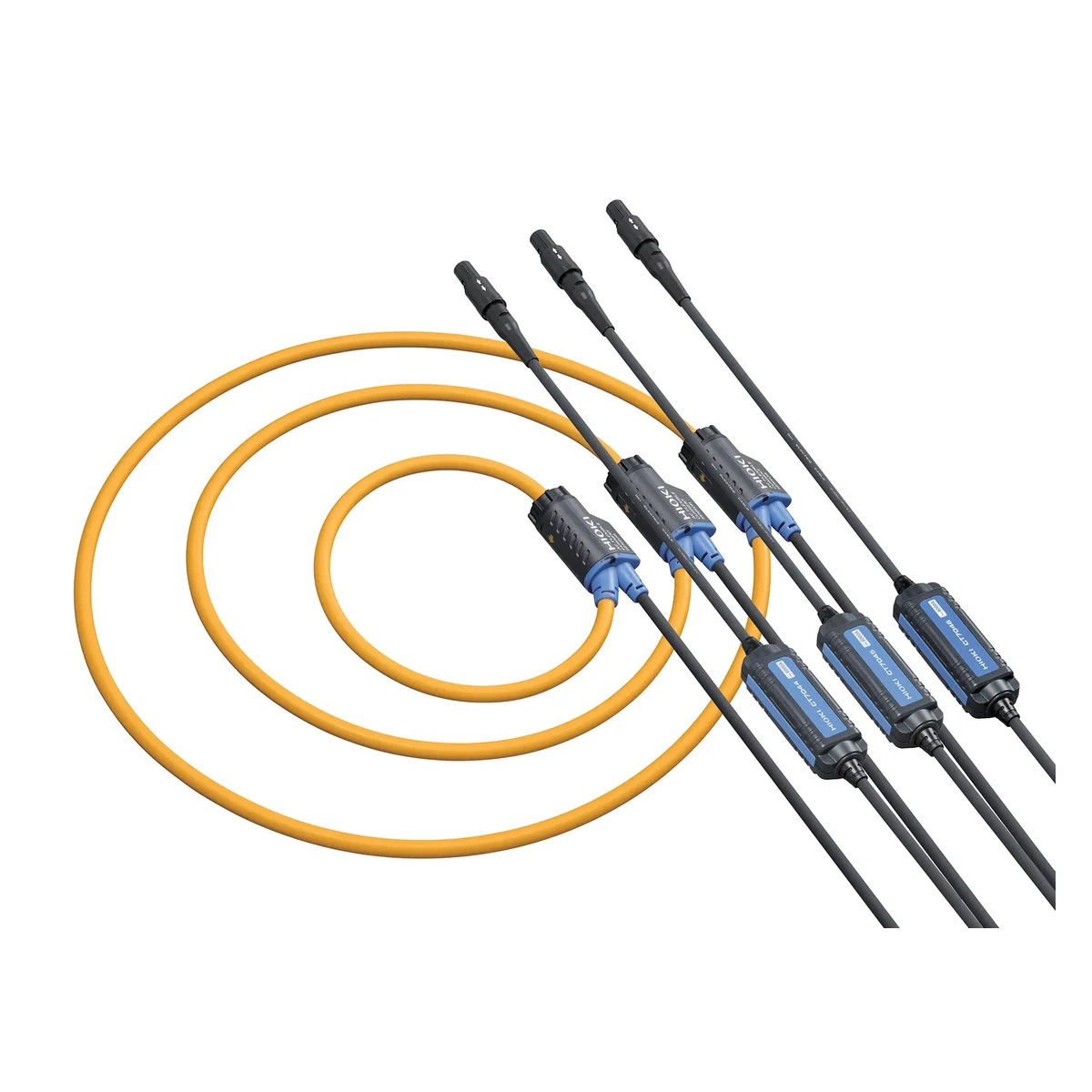

تفاوت اصلی اعضای خانواده طول حلقه و وزن است. CT7044 دهانه 100mm، CT7045 دهانه 180mm و CT7046 دهانه 254mm دارد. حلقه بزرگ‌تر برای چند کابل یا باس‌بار مناسب‌تر است، اما در فضای کوچک مدیریت آن دشوارتر و اثر میدان‌های مجاور بیشتر می‌شود.
پیش از سفارش، محیط واقعی دور هادی و فضای لازم برای قفل حلقه اندازه‌گیری شود. قطر نامی، محیط کابل نیست؛ مسیر بسته‌شدن، خم کابل، عایق و موانع تابلو نیز اهمیت دارند. کوچک‌ترین مدلی که بدون فشار دور هادی بسته می‌شود معمولاً کنترل مکانیکی بهتری دارد.
🧲 نصب و مرکزکردن هادی
دو سر حلقه باید کامل قفل شوند و ناحیه اتصال از آلودگی و رطوبت پاک باشد. هادی تا حد امکان در مرکز حلقه قرار گیرد. نزدیک‌کردن محل اتصال حلقه به باس‌بار یا عبور نامتقارن می‌تواند خطا را افزایش دهد؛ دقت اعلامی سازنده برای هادی در مرکز بیان شده است.
برای اندازه‌گیری جریان یک مدار، فقط هادی یا مجموعه هادی‌های هم‌جهت از حلقه عبور کنند. عبور هم‌زمان رفت و برگشت میدان را خنثی می‌کند. کابل حلقه روی لبه تیز، سطح داغ یا قطعه متحرک قرار نگیرد و با بست غیررسانای مناسب مهار شود.
📈 کیفیت توان و ثبت شکل موج
باند 10Hz تا 50kHz برای مشاهده هارمونیک‌های شبکه و مؤلفه‌های ناشی از بارهای سوئیچینگ مفید است. نرخ نمونه‌برداری و فیلتر دستگاه ثبت باید با فرکانس هدف هماهنگ باشند. سنسور سریع در کنار رکوردر کم‌باند جزئیات فرکانس بالا را بازسازی نمی‌کند.
برای توان و ضریب توان، دقت فاز اهمیت دارد. خطای فاز سنسور و کانال ولتاژ با هم روی وات اثر می‌گذارند. جهت حلقه و نام کانال ثبت شود و قبل از آزمون اصلی، توان مثبت با بار شناخته‌شده کنترل گردد.
🔌 اتصال PL14 و تجهیزات میزبان
PL14 تغذیه و شناسایی رنج را با ابزار سازگار فراهم می‌کند. سنسور به‌تنهایی نمایشگر ندارد. CM7290/CM7291، PQ3100، PQ3198 و برخی واحدهای ثبت هیوکی کاربردهای رایج‌اند؛ سازگاری دقیق مدل و تعداد کانال باید پیش از خرید تأیید شود.
کابل خروجی L9095 برای BNC و L9096 برای ترمینال از Display Unit استفاده می‌شوند. این کابل‌ها و خود Display Unit جزو بسته سنسور نیستند مگر در پیش‌فاکتور ذکر شوند. تبدیل دست‌ساز PL14 می‌تواند تغذیه یا سیگنال را آسیب بزند.
🌦️ IP54 و شرایط محیطی
IP54 فقط هنگام اتصال به ابزار پشتیبانی‌شده و در شرایط تعریف‌شده معتبر است. سازنده صریحاً اندازه‌گیری بخش برقدار با سنسور خیس را ممنوع می‌کند. پس از انتقال از محیط سرد، احتمال میعان بررسی و تا خشک‌شدن کامل استفاده متوقف شود.
دمای کار منفی 25 تا مثبت 65 درجه دامنه وسیعی فراهم می‌کند، ولی دقت مرجع در شرایط مشخص است. کابل در دمای پایین انعطاف کم‌تری دارد و نباید با زور خم شود. سطح حلقه با مواد خورنده یا حلال قوی تمیز نشود.
🛡️ ایمنی اندازه‌گیری
کمترین رده ایمنی میان سنسور، ابزار، کابل خروجی و پراب ولتاژ ملاک کل سامانه است. قبل از کار، بریدگی حلقه، خرابی عایق، شل‌شدن قفل و آسیب کابل بررسی شوند. از حدود ولتاژ نسبت به زمین و جریان عبور نکنید.
در تابلو پرانرژی، تجهیزات حفاظت فردی و روش کار ایمن بر اساس ارزیابی خطر لازم‌اند. IP54 جای رعایت فاصله، عایق و شرایط خشک را نمی‌گیرد. حلقه نباید روی هادی بدون عایق یا قطعه داغ قرار گیرد.
🧪 روال پیشنهادی
- مدل: کد CT7044 و دهانه 100mm را کنترل کنید.
- بازرسی: حلقه، قفل، کابل و PL14 را ببینید.
- رنج: 600A یا 6000A را با توجه به پیک انتخاب کنید.
- اتصال: سنسور را به ابزار سازگار وصل کنید.
- نصب: حلقه را دور هادی هم‌جهت و در مرکز ببندید.
- مقیاس: Ratio و نوع خروجی را کنترل کنید.
- ثبت: نرخ نمونه‌برداری، فیلتر، جهت و دما را ذخیره کنید.
- تأیید: نتیجه را با بار شناخته‌شده بسنجید.
⚖️ مقایسه مدل‌ها
| مدل |
دهانه و وزن |
| HIOKI CT7044 |
100mm، حدود 160g؛ مناسب فضای محدود |
| HIOKI CT7045 |
180mm، حدود 174g؛ انتخاب میانی |
| HIOKI CT7046 |
254mm، حدود 186g؛ مناسب دسته کابل و باس‌بار بزرگ |
برای مرور گروه‌ها به HIOKI Current Probe Sensors، Power Quality Analyzers و HIOKI Multimeters مراجعه کنید.
📦 اقلام همراه
Display Unit، کابل خروجی، پاورکوالیتی آنالایزر و کیف تنها با ذکر صریح در پیش‌فاکتور همراه‌اند.
🛒 قیمت و خرید سنسور جریان انعطاف پذیر AC 6000 آمپر هیوکی مدل HIOKI CT7044
سنسور جریان انعطاف پذیر AC 6000 آمپر هیوکی مدل HIOKI CT7044 تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی می‌ماند. هنگام استعلام، مدل دقیق، محیط هادی، جریان RMS و پیک، فرکانس و دستگاه میزبان را اعلام کنید.
پس از تأمین معتبر، قیمت در همین نشانی به‌روزرسانی خواهد شد. انتخاب دقیق کد از سفارش حلقه کوتاه یا بلند نامناسب جلوگیری می‌کند.
❓ سوالات متداول (FAQ)
آیا CT7044 جریان DC را اندازه می‌گیرد؟
خیر؛ ساختار روگوفسکی برای AC است.
آیا سنسور مستقل کار می‌کند؟
خیر؛ به Display Unit یا ابزار سازگار نیاز دارد.
آیا برای نشتی مناسب است؟
خیر؛ برای جریان‌های بزرگ و نه جریان بسیار کوچک طراحی شده است.
چرا سه کد جدا تعریف شده‌اند؟
قطر حلقه و وزن آن‌ها متفاوت است و در انتخاب واقعی اثر دارد.
آیا در حالت خیس قابل استفاده است؟
خیر؛ با وجود IP54، اندازه‌گیری بخش برقدار در حالت خیس ممنوع است.
چرا قیمت ندارد؟
موجودی معتبر تأیید نشده و قیمت حدسی برای کالای ناموجود ثبت نمی‌شود.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: CT7044
- دهانه: 100mm
- وزن: 160g
- جریان نامی: 6000A AC
- رنج داخلی: 600A و 6000A؛ انتخاب توسط ابزار سازگار
- حداکثر ورودی: 10000A پیوسته در رنج 6000A و 45 تا 66Hz با رعایت Derating
- پهنای باند: 10Hz تا 50kHz در سطح ±3dB
- پهنای باند با CM7290/CM7291: 10Hz تا 1kHz
- دقت دامنه: ±1.5% reading ±0.25% full scale در 45 تا 66Hz
- دقت فاز: ±1° در 45 تا 66Hz
- نرخ خروجی: 1mV/A در رنج 600A و 0.1mV/A در رنج 6000A
- قطر کابل انعطاف‌پذیر: 7.4mm
- دهانه حلقه: 100mm
- ایمنی: CAT IV 600V / CAT III 1000V
- مقاومت محیطی: IP54 هنگام اتصال به ابزار پشتیبانی‌شده؛ اندازه‌گیری در حالت خیس ممنوع
- کانکتور: HIOKI PL14
- دمای کار: -25 تا 65°C
- کابل: 2.3m میان حلقه و جعبه، 20cm کابل خروجی
- ابعاد جعبه: 25×72×20mm
- وزن: 160g
- تضمین دقت: یک سال
