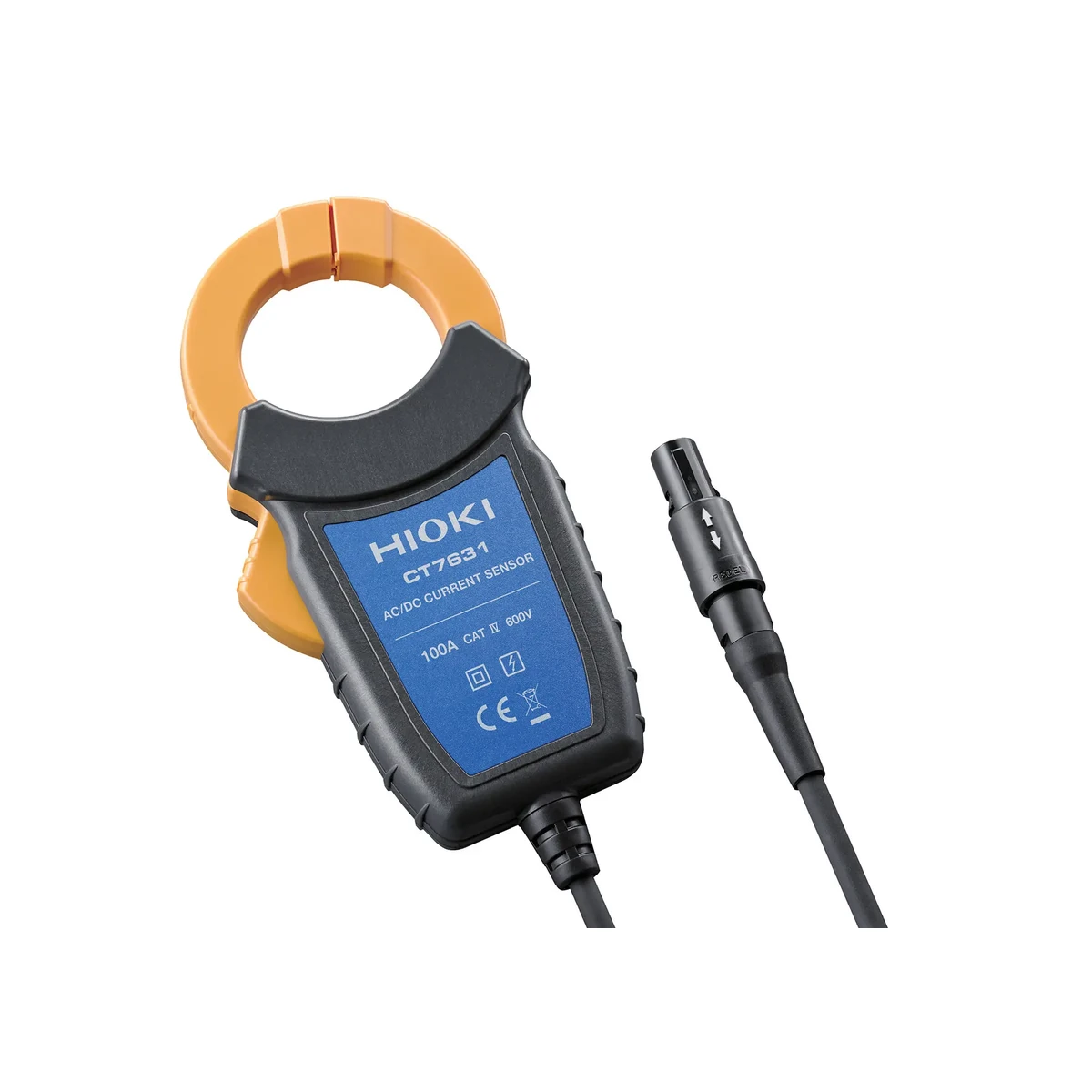

سنسور جریان کلمپی AC/DC 100 آمپر هیوکی مدل HIOKI CT7631 سنسور جداشونده برای اندازه‌گیری جریان AC و DC تا 100 آمپر با پهنای باند DC تا 10kHz، خروجی 1mV/A و دهانه قطر 33mm است. نام، نوشته روی بدنه و تصاویر این صفحه با مدل دقیق CT7631 کنترل شده‌اند تا سنسور هم‌ظاهر یا نسخه Auto-Zero به اشتباه جای آن قرار نگیرد.
English name: HIOKI CT7631 100 آمپر AC/DC Current Clamp Sensor with PL14 Output.
🔍 معرفی تخصصی سنسور جریان کلمپی AC/DC 100 آمپر هیوکی مدل HIOKI CT7631
سنسور جریان کلمپی AC/DC 100 آمپر هیوکی مدل HIOKI CT7631 عضو سری CT7600 برای مشاهده لحظه‌ای شکل موج جریان و بازرسی میدانی است. ساختار کلمپی اجازه می‌دهد بدون قطع هادی، جریان AC، DC و مؤلفه ترکیبی اندازه‌گیری شود. خود سنسور نمایشگر مستقل ندارد و از طریق کانکتور PL14 به واحد نمایش CM7290 یا CM7291، واحد جریان سازگار یا سامانه ثبت متصل می‌شود.
این سری برای آزمایشگاه و محیطی با کنترل دمای مناسب طراحی شده است. در ثبت بسیار طولانی یا محیطی که دما تغییر زیادی می‌کند، سری CT7700 Auto-Zero انتخاب تخصصی‌تری است. شباهت آمپراژ و بدنه میان دو سری به معنی یکسان بودن مدار جبران صفر نیست.
⚙️ ویژگی‌های کلیدی HIOKI CT7631
- جریان نامی 100 آمپر AC/DC
- پهنای باند DC تا 10kHz در خود سنسور
- حداکثر پیک 150A peak
- نرخ خروجی 1mV/A
- دهانه قطر 33mm
- رده ایمنی CAT IV 600V
- دمای کار منفی 25 تا مثبت 65 درجه
- کابل 2.5 متری با کانکتور اختصاصی PL14
- چهار خروجی WAVE، RMS، PEAK و Hz با Display Unit
- سازگار با CM7290 و CM7291
- تضمین دقت سه سال
پهنای باند DC تا 10kHz مشخصه خود سنسور است. هنگام اتصال به CM7290 یا CM7291، پهنای باند نمایش جریان و خروجی موج به DC و 3Hz تا 1kHz محدود می‌شود. بنابراین عملکرد کل زنجیره را کندترین جزء تعیین می‌کند و عدد 10kHz نباید برای هر ترکیب تجهیزات فرض شود.
📊 جدول مشخصات فنی سنسور جریان کلمپی AC/DC 100 آمپر هیوکی مدل HIOKI CT7631
| برند |
HIOKI / هیوکی |
| مدل |
CT7631 |
| نوع |
سنسور جریان کلمپی AC/DC سری CT7600 با رنج 100 آمپر |
| جریان نامی |
100 آمپر AC/DC |
| حداکثر جریان اندازه‌گیری |
100 آمپر با رعایت Derating فرکانسی |
| حداکثر ورودی پیک |
150A peak |
| پهنای باند سنسور |
DC تا 10kHz در سطح -3dB |
| پهنای باند با CM7290/CM7291 |
DC و 3Hz تا 1kHz |
| دقت دامنه |
±1.0% reading ±0.5% full scale |
| دقت فاز تیپیک |
±1.8° تا 66Hz |
| نرخ خروجی |
1mV/A |
| دهانه هادی |
قطر 33mm |
| ولتاژ نامی نسبت به زمین |
CAT IV 600V |
| کانکتور خروجی |
HIOKI PL14 |
| دمای کار |
-25 تا 65°C |
| کابل |
2.5m |
| ابعاد و وزن |
58×132×18mm، حدود 250g با کابل |
| اقلام همراه |
ندارد |
| تضمین دقت |
سه سال |
حداکثر ورودی پیک برای رویداد کوتاه است و جای جریان پیوسته را نمی‌گیرد. در فرکانس بالاتر، جریان قابل اندازه‌گیری طبق منحنی Derating کاهش می‌یابد. دقت نهایی ترکیب سنسور و Display Unit نیز از جمع خطای هر دو به دست می‌آید، نه فقط عدد سنسور.
🎛️ چهار حالت خروجی با Display Unit
در حالت WAVE، شکل موج جریان برای رکوردر یا دیتالاگر ارسال می‌شود. RMS مقدار مؤثر متغیر با زمان، PEAK قله موج و FREQ فرکانس را به خروجی آنالوگ تبدیل می‌کنند. انتخاب حالت باید با هدف آزمون هماهنگ باشد؛ خروجی RMS برای روند بار مناسب است، ولی جزئیات گذرای موج را مانند WAVE نگه نمی‌دارد.
CM7291 علاوه بر عملکرد اندازه‌گیری، امکان ارسال بی‌سیم داده به GENNECT Cross را فراهم می‌کند. بلوتوث جای خروجی پرسرعت رکوردر را نمی‌گیرد و برای پایش، ثبت و بررسی میدانی مناسب است. مدل دستگاه میزبان، کابل خروجی و نرخ نمونه‌برداری پیش از خرید تعیین شوند.
🧲 نصب صحیح و تنظیم صفر
تنها یک هادی از داخل فک عبور کند؛ قرار دادن فاز و نول هم‌زمان میدان‌ها را خنثی می‌کند. فک باید کاملاً بسته و سطح اتصال هسته تمیز باشد. کابل در مرکز دهانه و دور از هادی‌های پرجریان مجاور قرار گیرد تا اثر موقعیت و میدان خارجی کاهش یابد.
برای جریان DC، جهت فلش روی سنسور و تنظیم صفر اهمیت دارد. پیش از بستن فک، ورودی را بدون جریان Zero کنید و پس از نصب نیز Offset را بررسی کنید. جابه‌جایی دما، میدان مغناطیسی باقی‌مانده و آلودگی محل اتصال می‌توانند صفر را تغییر دهند. در آزمون طولانی، صفر دوره‌ای با روش پروژه کنترل شود.
📈 اندازه‌گیری موتور، اینورتر و باتری
اندازه‌گیری AC/DC امکان بررسی باس DC، جریان شارژ و دشارژ باتری، خروجی یکسوساز، بار موتور و جریان لحظه‌ای اینورتر را فراهم می‌کند. برای موج PWM، پهنای باند، نرخ نمونه‌برداری و فیلتر رکوردر باید همراه سنسور بررسی شوند. مشاهده یک شکل موج ظاهراً نرم ممکن است نتیجه محدودیت باند ابزار باشد.
برای توان یا بازده، تأخیر و خطای فاز میان کانال ولتاژ و جریان بر نتیجه اثر دارد. این سری ابزار جریان عمومی و میدانی است؛ برای دقت چندصدم درصد و تحلیل توان پهن‌باند، سنسورهای High Accuracy هیوکی مناسب‌ترند. انتخاب باید بر اساس عدم قطعیت هدف انجام شود.
🔌 اتصال PL14 و لوازم لازم
CT7600 به‌تنهایی قابل استفاده نیست. برای کاربرد مستقل، CM7290 یا CM7291 لازم است. کابل L9095 خروجی BNC و L9096 خروجی ترمینال را از Display Unit به ابزار ثبت می‌رسانند. کابل‌های توسعه L0220 با طول‌های مختلف نیز گزینه‌اند، ولی طول زیاد و محیط نویزی باید در طرح سیم‌کشی لحاظ شوند.
اقلام اختیاری، کیف C0220/C0221، آداپتور AC و کابل خروجی فقط با ذکر صریح در پیش‌فاکتور همراه‌اند. این صفحه خود سنسور CT7631 را معرفی می‌کند و عکس تجهیزات جانبی به معنی وجود آن‌ها در بسته نیست.
🌡️ دما، کابل و نگهداری
بازه کاری منفی 25 تا مثبت 65 درجه برای استفاده صنعتی گسترده مناسب است، اما دقت مرجع در شرایط مشخص سنجیده می‌شود. پس از انتقال از محیط سرد یا گرم، اجازه دهید سنسور پایدار شود. میعان، رطوبت و آلودگی می‌توانند ایمنی و Offset را مختل کنند.
کابل 2.5 متری نباید از محل اتصال کشیده، زیر در تابلو له یا با شعاع کم خم شود. کانکتور PL14 اختصاصی است و تبدیل دست‌ساز می‌تواند تغذیه، شیلد یا سیگنال را آسیب بزند. هنگام انبارش، فک بسته، کابل بدون پیچش و بدنه دور از میدان مغناطیسی قوی باشد.
🛡️ ایمنی و کنترل پیش از کار
کمترین رده ایمنی میان سنسور، واحد نمایش، کابل خروجی و رکوردر ملاک کل سامانه است. قبل از قرار دادن پراب در تابلو، ترک بدنه، آلودگی فک، پارگی کابل و لق‌بودن کانکتور بررسی شوند. از حدود جریان، ولتاژ نسبت به زمین و گروه CAT تجاوز نکنید.
در مدار پرانرژی، تجهیزات حفاظت فردی و روش کار ایمن بر اساس ارزیابی خطر لازم‌اند. سنسور را روی هادی بدون عایق یا در شرایطی خارج از دستورالعمل استفاده نکنید. در صورت مقدار غیرعادی، ابتدا رنج، صفر، بسته‌شدن فک و جهت را بررسی کنید.
🧪 روال پیشنهادی اندازه‌گیری
- مدل: کد CT7631 و رنج را کنترل کنید.
- بازرسی: بدنه، فک، کابل و PL14 را ببینید.
- اتصال: سنسور را به CM7290/CM7291 یا واحد سازگار وصل کنید.
- Zero: دور از هادی و بدون جریان، صفر را تنظیم کنید.
- نصب: یک هادی را در مرکز فک و مطابق جهت قرار دهید.
- حالت: WAVE، RMS، PEAK یا Hz را انتخاب کنید.
- ثبت: رنج، فیلتر، نرخ نمونه‌برداری، دما و جهت را ذخیره کنید.
- تأیید: مقدار را با بار یا مرجع شناخته‌شده کنترل کنید.
⚖️ مقایسه HIOKI CT7631 با مدل‌های نزدیک
| مدل |
تفاوت کاربردی |
| HIOKI CT7631 |
100A، خروجی 1mV/A و دهانه 33mm |
| HIOKI CT7636 |
600A، خروجی 1mV/A و دهانه 33mm |
| HIOKI CT7642 |
2000A، خروجی 0.1mV/A و دهانه 55mm |
برای مرور گروه‌ها به HIOKI Current Probe Sensors، Current Sensors و HIOKI Multimeters مراجعه کنید. متن و نشانی پیوندهای داخلی انگلیسی‌اند.
📦 اقلام همراه محصول
- این محصول طبق فهرست رسمی اقلام همراه جداگانه ندارد
CM7290، CM7291، کابل خروجی، کابل توسعه، آداپتور و کیف باید متناسب با پروژه جداگانه انتخاب شوند. برای جلوگیری از کسری تجهیزات، مدل رکوردر و نوع ورودی آن را هنگام استعلام اعلام کنید.
🛒 قیمت و خرید سنسور جریان کلمپی AC/DC 100 آمپر هیوکی مدل HIOKI CT7631
سنسور جریان کلمپی AC/DC 100 آمپر هیوکی مدل HIOKI CT7631 تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی می‌ماند. هنگام استعلام، مدل دقیق CT7631، جریان RMS و پیک، قطر هادی، مدت ثبت، دمای محیط و مدل Display Unit یا رکوردر را اعلام کنید.
پس از تأمین معتبر، قیمت و وضعیت فروش در همین نشانی به‌روزرسانی می‌شود. این روش از نمایش قیمت نامعتبر و سفارش اشتباه مدل هم‌ظاهر جلوگیری می‌کند.
❓ سوالات متداول (FAQ)
آیا HIOKI CT7631 به‌تنهایی کار می‌کند؟
خیر؛ برای کاربرد مستقل به CM7290 یا CM7291 و در صورت ثبت به کابل خروجی مناسب نیاز دارد.
آیا AC و DC را اندازه می‌گیرد؟
بله؛ سنسور برای AC، DC و موج ترکیبی طراحی شده است.
چرا پهنای باند با CM7290 کمتر است؟
پهنای باند نهایی تابع کل زنجیره است و Display Unit بازه نمایش و خروجی را محدود می‌کند.
تفاوت CT7600 با CT7700 چیست؟
CT7700 Auto-Zero برای ثبت طولانی و تغییر دمای محیط بهینه‌تر است؛ CT7600 برای مشاهده موج و بازرسی در شرایط کنترل‌شده مناسب است.
آیا لوازم جانبی همراه‌اند؟
خیر؛ فهرست رسمی برای خود سنسور اقلام همراه اعلام نکرده و تجهیزات جانبی جدا سفارش داده می‌شوند.
چرا قیمت درج نشده است؟
موجودی معتبر تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمی‌کند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: CT7631
- نوع: سنسور جریان کلمپی AC/DC سری CT7600 با رنج 100 آمپر
- جریان نامی: 100 آمپر AC/DC
- حداکثر جریان اندازه‌گیری: 100 آمپر با رعایت Derating فرکانسی
- حداکثر ورودی پیک: 150A peak
- پهنای باند سنسور: DC تا 10kHz در سطح -3dB
- پهنای باند با CM7290/CM7291: DC و 3Hz تا 1kHz
- دقت دامنه: ±1.0% reading ±0.5% full scale
- دقت فاز تیپیک: ±1.8° تا 66Hz
- نرخ خروجی: 1mV/A
- دهانه هادی: قطر 33mm
- ولتاژ نامی نسبت به زمین: CAT IV 600V
- کانکتور خروجی: HIOKI PL14
- دمای کار: -25 تا 65°C
- کابل: 2.5m
- ابعاد و وزن: 58×132×18mm، حدود 250g با کابل
- اقلام همراه: ندارد
- تضمین دقت: سه سال
