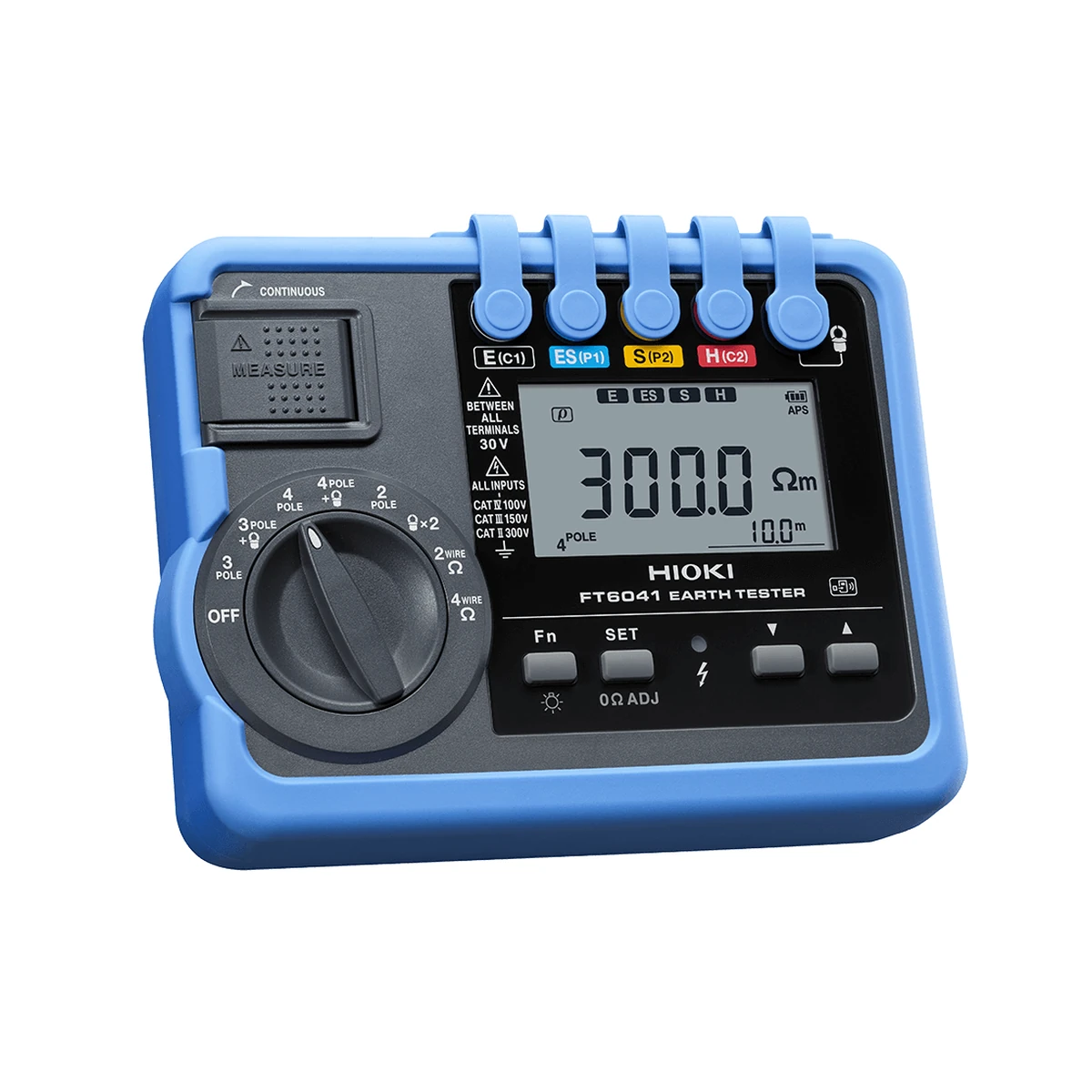

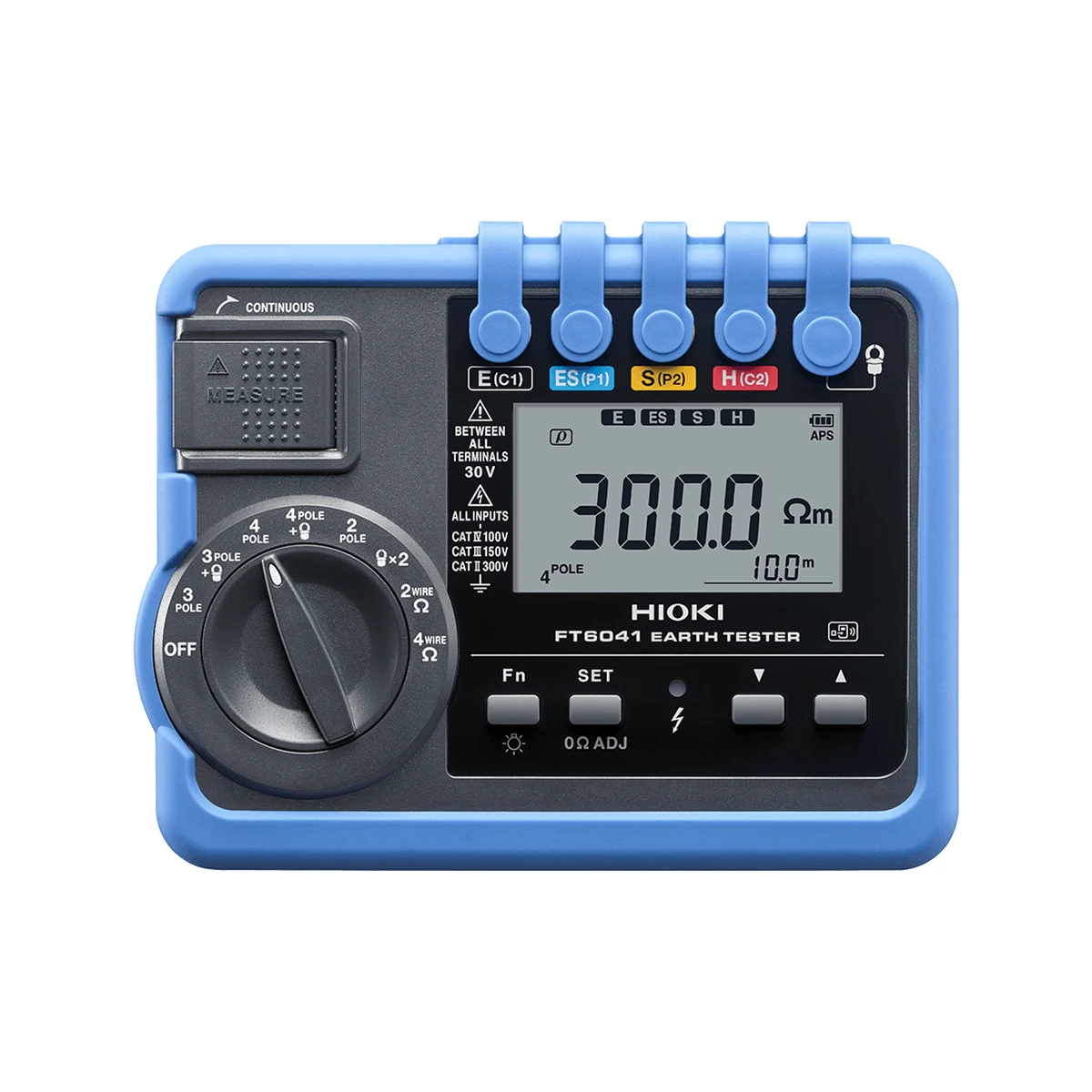

ارت تستر دیجیتال چهار سیمه هیوکی مدل HIOKI FT6041 ارتتستر حرفهای چندروشه برای اندازهگیری چهار پل، سه پل، دو پل، مقاومت ویژه خاک و مقاومت پایین است و با تجهیزات اختیاری امکان آزمون بدون جداسازی الکترود زمین را فراهم میکند. نام، مشخصات و تصاویر این صفحه با کد کامل FT6041 تطبیق داده شدهاند تا روش اندازهگیری یا اقلام نسخه نزدیک به اشتباه منتقل نشوند.
English name: HIOKI FT6041 Four-Pole Digital Earth Tester with MEC, Soil Resistivity and Low-Resistance Measurement.
🔍 معرفی و کاربرد ارت تستر دیجیتال چهار سیمه هیوکی مدل HIOKI FT6041
ارت تستر دیجیتال چهار سیمه هیوکی مدل HIOKI FT6041 برای متخصصان نصب و بازرسی شبکه زمین، پست برق، کارخانه، ساختمانهای حساس، دیتاسنتر و پروژههای طراحی مقاومت ویژه خاک ساخته شده است. اندازهگیری مقاومت زمین باید با ساختار واقعی شبکه هماهنگ باشد؛ روش میلهای، دوپل، سهپل، چهارپل و روش کلمپی پیششرطهای یکسانی ندارند و نتیجه آنها همیشه مستقیماً قابل جایگزینی نیست.
FT6041 نام واحد اصلی است و چند کد بسته دارد: FT6041-90 با Z3210، FT6041-91 با دو سنسور کلمپی و FT6041-92 KIT با سنسورها و Z3210. این صفحه مشخصات خود FT6041 و اقلام استاندارد اعلامشده را پوشش میدهد و گزینههای بسته جداگانه را همراه پایه فرض نمیکند. پیش از انتخاب، باید تعداد مسیرهای زمین موازی، امکان جداسازی الکترود، فضای کوبیدن میله، سطح نویز، بازه مقاومت مورد انتظار و نیاز به ثبت داده بررسی شود. انتخاب روش نامناسب ممکن است عددی پایدار اما از نظر مهندسی بیمعنا تولید کند.
⚙️ ویژگیهای کلیدی HIOKI FT6041
- اندازه گیری چهار پل، سه پل و دو پل
- MEC و اندازه گیری دوکلمپی با سنسورهای اختیاری
- مقاومت ویژه خاک با روش چهار پل
- مقاومت پایین چهار سیمه و دو سیمه
- کار روی بتن با Earth Nets Module
- IP65 و IP67
- دمای کاری 25- تا 65 درجه
- ارتباط بی سیم با Z3210 اختیاری
هشدار ولتاژ زمین یا سیم برقدار یک لایه حفاظتی مهم است، ولی جای ایزولهسازی و ارزیابی خطر را نمیگیرد. در شبکههای صنعتی، جریان نشتی و ولتاژ مزاحم میتوانند اندازهگیری را تحت تأثیر قرار دهند؛ اتصالها، مسیر کابل و وضعیت الکترودهای کمکی باید پیش از پذیرش نتیجه کنترل شوند.
📊 جدول مشخصات فنی ارت تستر دیجیتال چهار سیمه هیوکی مدل HIOKI FT6041
| برند |
HIOKI / هیوکی |
| مدل |
FT6041 |
| نوع محصول |
ارت تستر دیجیتال چهار پل و سه پل با قابلیت اندازه گیری بدون جداسازی الکترود |
| روش های مقاومت زمین |
4 پل، 3 پل، 2 پل و MEC؛ دوکلمپی با حسگرهای اختیاری |
| رنج سه و چهار پل |
3 اهم تا 300 کیلو اهم در 6 رنج |
| دقت اصلی سه و چهار پل |
در رنج های تعریف شده تا ±1.5% مقدار خوانده شده ±4 یا ±6 رقم |
| رنج دو پل |
30 اهم تا 30 کیلو اهم در 4 رنج |
| رنج دو کلمپی |
20، 200 و 500 اهم |
| پتانسیل زمین |
0 تا 30.0 ولت RMS؛ AC و DC |
| اندازه گیری مقاومت پایین |
0 تا 3000 اهم؛ جریان تست حداقل 200 میلی آمپر در شرایط تعیین شده |
| قابلیت مقاومت ویژه خاک |
روش چهار پل |
| حفاظت |
IP65 و IP67 |
| دمای کاری |
25- تا 65 درجه سانتی گراد بدون میعان |
| ابعاد |
حدود 189×148×48 میلی متر |
| وزن |
حدود 765 گرم با باتری و محافظ |
| تغذیه |
4 باتری NiMH سایز AA یا باتری آلکالاین |
| تعداد آزمون |
حدود 500 بار بدون Z3210 و 400 بار با ارتباط بی سیم |
دقتهای جدول در شرایط تعریفشده سازنده معنی دارند. مقاومت تماس بالا، خاک خشک، فاصله نامناسب میلهها، هادیهای موازی و نویز شبکه میتوانند خطای عملی ایجاد کنند. اگر نتیجه نزدیک حد پذیرش است، اندازهگیری در چند آرایش و با کنترل کیفیت اتصال تکرار شود.
🧭 انتخاب روش مناسب اندازه گیری زمین
در روش سهپل، الکترود تحت آزمون و دو الکترود کمکی با فاصله مناسب قرار میگیرند. روش چهارپل اثر مقاومت لید را بهتر کنترل میکند و برای مقاومت ویژه خاک یا آزمون دقیقتر مفید است. روش دوپل بیشتر برای شرایط محدود به کار میرود و نتیجه میتواند مقاومت مسیر مرجع را نیز شامل شود.
ارتتستر کلمپی فقط زمانی نتیجه معتبر میدهد که شبکه چندزمینشده مسیر برگشت موازی داشته باشد. در زمین منفرد، حلقه اندازهگیری تشکیل نمیشود. مقدار بهدستآمده مقاومت کل حلقه است و باید با ساختار واقعی سایت تفسیر شود. به همین دلیل تطبیق مدل با سناریوی کار مهمتر از سرعت ظاهری آزمون است.
🧱 طراحی میدانی و نگهداری
بدنه مقاوم، کابلهای رنگی و کیف حمل برای استفاده در سایت طراحی شدهاند. درجه IP فقط در وضعیت اعلامشده معتبر است؛ درپوشها، فک و اتصالات باید طبق دستورالعمل بسته باشند. رطوبت روی کانکتور یا گل و آلودگی رسانا پیش از اتصال پاک شود.
میلهها و کابلها پس از کار تمیز و خشک شوند و بدون پیچخوردگی در کیف قرار گیرند. باتری در انبارش طولانی خارج شود. حلقه کنترل یا آزمون مرجع پیش از کار حساس کمک میکند خرابی دستگاه یا آلودگی فک از مشکل واقعی سیستم زمین تفکیک شود.
⚖️ مقایسه HIOKI FT6041 با مدلهای نزدیک
| مدل مقایسهای |
تفاوت کاربردی |
| HIOKI FT6031-50 |
مدل سبکتر سهپل و دوپل تا 2000 اهم است؛ FT6041 روش چهارپل، مقاومت ویژه خاک، مقاومت پایین و توسعه دوکلمپی را اضافه میکند. |
| HIOKI FT6380-50 |
ارتتستر کلمپی برای سیستمهای چندزمینشده است و بدون کوبیدن میله اندازه میگیرد، اما کاربرد و پیششرط آن با روش چهارپل FT6041 متفاوت است. |
برای مشاهده گروههای مرتبط از HIOKI Earth Testers و HIOKI Insulation Testers استفاده کنید. متن و نشانی این پیوندهای داخلی انگلیسی هستند. مقایسه باید بر اساس روش آزمون، رنج، اقلام کامل بسته، نیاز به Z3210 و حفاظت محیطی انجام شود.
📦 اقلام همراه محصول
- دو مجموعه دو عددی میله کمکی L9840
- کابل L9845-31
- کابل L9845-33
- کابل L9845-52
- کابل L9841
- لید L9787
- دو Earth Nets Module مدل L9846
- کیف C0208
- کیف C0209
- محافظ
- چهار باتری AA
- دفترچه و برگه احتیاط
این فهرست مخصوص کد همین صفحه است. سنسور کلمپی، آداپتور بیسیم، میله یا کابل اضافهای که صریحاً ذکر نشده، جزو بسته پایه نیست. برای جلوگیری از ناسازگاری، کد فنی لوازم جانبی قبل از سفارش با HIOKI FT6041 تطبیق داده شود.
🛡️ نکات ایمنی و کنترل کیفیت
- بررسی ولتاژ مزاحم: پیش از شروع، پتانسیل زمین و هشدار مدار فعال کنترل شود.
- روش صحیح: ساختار شبکه تعیین کند که روش کلمپی یا میلهای مناسب است.
- اتصال تمیز: گیره، هادی و میلهها عاری از زنگ و آلودگی رسانا باشند.
- فاصله گذاری: الکترودهای کمکی در ناحیهای قرار گیرند که میدانها همپوشانی نامطلوب نداشته باشند.
- تکرار آزمون: نتیجه مرزی با جابهجایی کنترلشده میله و تکرار سنجش تأیید شود.
- ثبت شرایط: رطوبت خاک، آرایش کابل، زمان و روش کنار نتیجه ثبت شوند.
🛒 قیمت و خرید ارت تستر دیجیتال چهار سیمه هیوکی مدل HIOKI FT6041
این صفحه برای مرجع فنی عصرتولز ایجاد شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت فرضی میماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه ثبت میشود. هنگام استعلام، نام کامل ارت تستر دیجیتال چهار سیمه هیوکی مدل HIOKI FT6041، کد FT6041، روش موردنیاز و اقلام همراه را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً مربوط به HIOKI FT6041 است؟
بله؛ نام، تصاویر، مشخصات و محتویات بسته با کد کامل همین مدل تطبیق داده شدهاند.
آیا روش کلمپی برای هر چاه ارت مناسب است؟
خیر؛ روش کلمپی به شبکه چندزمینشده و مسیر برگشت موازی نیاز دارد. برای زمین منفرد باید از روش میلهای مناسب استفاده شود.
چرا نتایج دو روش متفاوتاند؟
هر روش مسیر الکتریکی و مقاومتهای متفاوتی را میسنجد. مقاومت کابل، الکترود مرجع و شاخههای موازی در تفسیر اثر دارند.
آیا آداپتور Z3210 داخل بسته است؟
FT6041 نام واحد اصلی است و چند کد بسته دارد: FT6041-90 با Z3210، FT6041-91 با دو سنسور کلمپی و FT6041-92 KIT با سنسورها و Z3210. این صفحه مشخصات خود FT6041 و اقلام استاندارد اعلامشده را پوشش میدهد و گزینههای بسته جداگانه را همراه پایه فرض نمیکند.
چرا قیمت محصول نمایش داده نمیشود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمیکند.
آیا تصاویر دقیق و رسمی هستند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع با پسزمینه سفید بهینه شدهاند.
