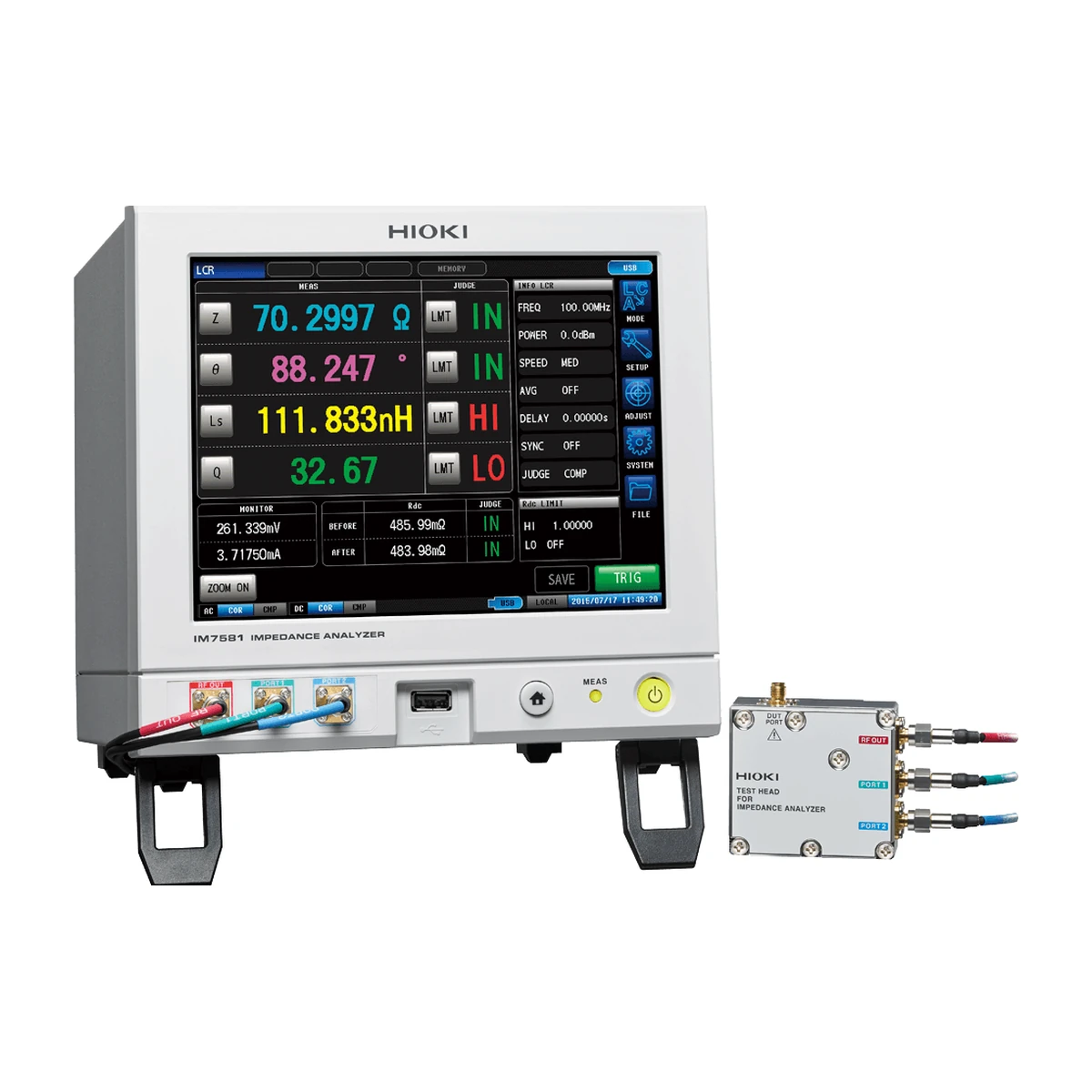

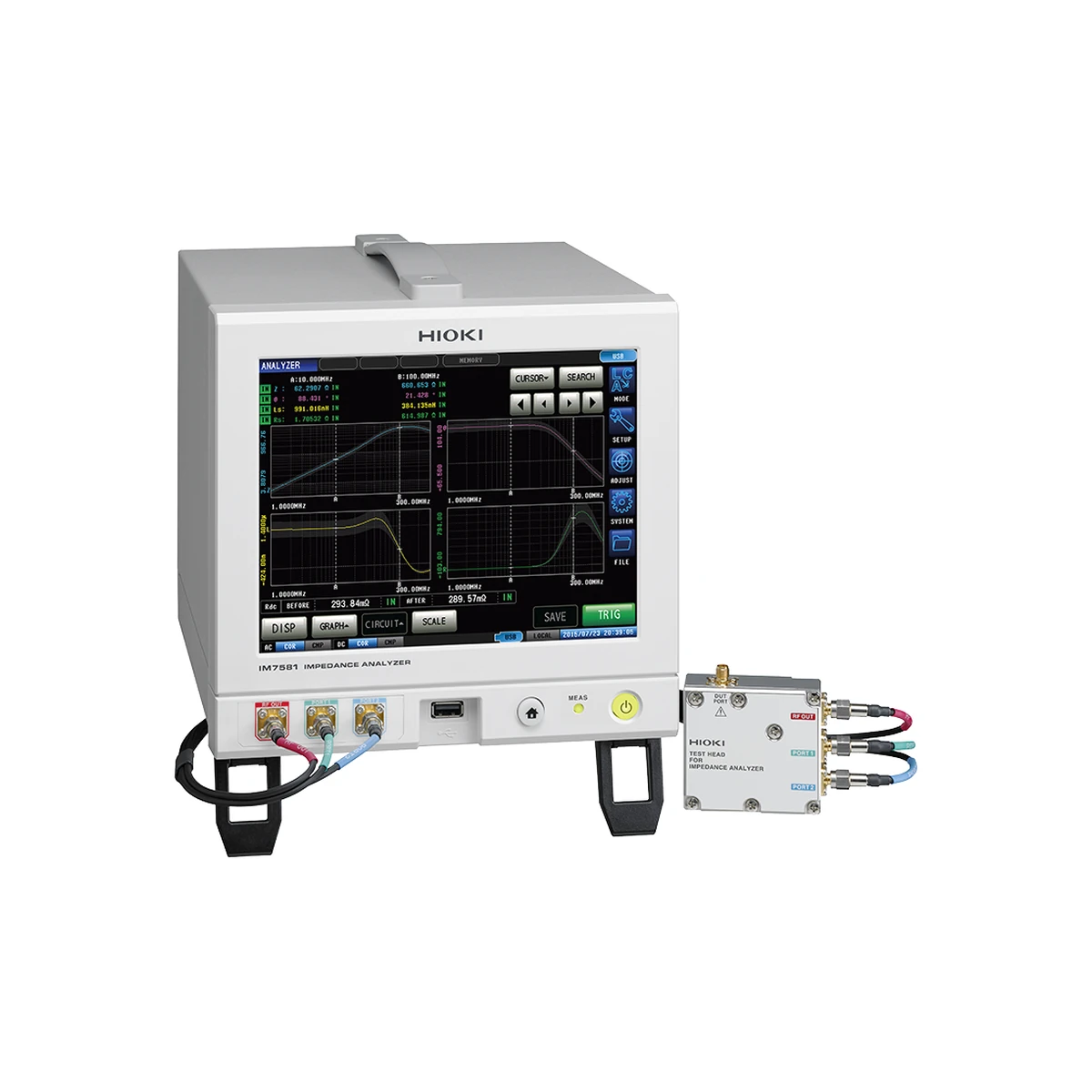

آنالایزر امپدانس 100 کیلوهرتز تا 300 مگاهرتز هیوکی مدل HIOKI IM7581 آنالایزر RF با پوشش 100 کیلوهرتز تا 300 مگاهرتز، هد تست کوچک و حالت Sweep برای بررسی قطعات در بازه گسترده است. نام، تصاویر و دادههای این صفحه با کد دقیق IM7581 تطبیق داده شدهاند تا نسخه پایه، مدل پیشرفته یا دستگاه نزدیک به اشتباه یکی در نظر گرفته نشود.
English name: HIOKI IM7581 100 kHz to 300 MHz RF I-V Impedance Analyzer with Separate Test Head.
🔍 معرفی و کاربرد آنالایزر امپدانس 100 کیلوهرتز تا 300 مگاهرتز هیوکی مدل HIOKI IM7581
آنالایزر امپدانس 100 کیلوهرتز تا 300 مگاهرتز هیوکی مدل HIOKI IM7581 برای تحلیل پهنباند قطعات RF از 100 کیلوهرتز، Sweep فرکانس و سطح، ارزیابی مدار معادل و تست سریع تولید طراحی شده است. در انتخاب LCR متر فقط بیشترین فرکانس مهم نیست؛ پارامتر قابل اندازهگیری، سطح سیگنال، امپدانس خروجی، حالت CV یا CC، دقت در امپدانس واقعی قطعه و روش اتصال فیکسچر تعیینکنندهاند.
کد IM7581-01 کابل 1 متری و IM7581-02 کابل 2 متری را شامل میشود. خود واحد اندازهگیری IM7581 در هر دو مشترک است؛ طول کابل بخشی از کد سفارش و اقلام بسته است. برای مقایسه صحیح باید شرایط آزمون قطعه با شرایط کار واقعی یا استاندارد تولید هماهنگ باشد. ظرفیت، اندوکتانس و ESR ممکن است با فرکانس، ولتاژ بایاس، دامنه سیگنال و دما تغییر کنند؛ بنابراین عدد بدون ثبت شرایط کامل برای کنترل کیفیت کافی نیست.
⚙️ ویژگیهای کلیدی HIOKI IM7581
- فرکانس 100 کیلوهرتز تا 300 مگاهرتز
- روش RF I-V
- سرعت FAST برابر 0.5 میلی ثانیه
- چهار سرعت اندازه گیری
- دقت Z برابر ±0.72%
- Analyzer Mode
- کنترل تماس جامع
- تحلیل مدار معادل و جبران همبستگی
سرعت بالا زمانی ارزشمند است که تکرارپذیری اتصال حفظ شود. فیکسچر چهارترمیناله، جبران Open/Short و کنترل تماس باید متناسب با شکل قطعه انتخاب شوند. در خطوط خودکار، تأخیر مکانیکی، زمان پایدارشدن و ارتباط Handler کنار زمان داخلی اندازهگیری محاسبه میشوند.
📊 جدول مشخصات فنی آنالایزر امپدانس 100 کیلوهرتز تا 300 مگاهرتز هیوکی مدل HIOKI IM7581
| برند |
HIOKI / هیوکی |
| مدل |
IM7581 |
| نوع محصول |
آنالایزر امپدانس RF پهن باند با هد تست جداگانه |
| پارامترها |
Z، Y، θ، Rs/ESR، Rp، X، G، B، Cs، Cp، Ls، Lp، D و Q |
| رنج امپدانس |
100 میلی اهم تا 5 کیلو اهم |
| دقت پایه |
Z: ±0.72% مقدار خوانده شده؛ θ: ±0.41 درجه |
| فرکانس |
100.00 کیلوهرتز تا 300.00 مگاهرتز |
| توان سیگنال |
40- تا 7+ dBm |
| ولتاژ سیگنال |
4 تا 1001 میلی ولت RMS |
| جریان سیگنال |
0.09 تا 20.02 میلی آمپر RMS |
| امپدانس خروجی |
50 اهم |
| سرعت ها |
FAST: 0.5، MED: 0.9، SLOW: 2.1 و SLOW2: 3.7 میلی ثانیه، زمان آنالوگ |
| نمایشگر |
TFT رنگی لمسی 8.4 اینچ |
| رابط ها |
Handler، USB و LAN؛ GP-IB و RS-232C اختیاری |
| ابعاد واحد |
215×200×268 میلی متر |
| وزن واحد |
6.5 کیلوگرم |
| ابعاد و وزن هد |
61×55×24 میلی متر؛ 175 گرم |
دقت پایه معمولاً در شرایط مرجع و محدوده مشخص امپدانس تعریف میشود. فاز، فرکانس، سطح سیگنال و کابل میتوانند دامنه معتبر را تغییر دهند. پیش از تصمیم خرید، نمودار دقت دقیق در نقطه کاری قطعه و سازگاری فیکسچر بررسی شود.
🧭 تنظیم شرایط اندازه گیری
ابتدا پارامتر معادل سری یا موازی بر اساس ماهیت قطعه و استاندارد انتخاب شود. فرکانس و سطح تحریک مطابق دیتاشیت قطعه تنظیم و سپس جبران Open/Short با همان کابل و فیکسچر اجرا شود. تغییر طول کابل یا فیکسچر پس از جبران میتواند نتیجه را جابهجا کند.
برای قطعات کمامپدانس، مقاومت تماس و القای کابل اهمیت زیادی دارد. اتصال چهارترمیناله و حالت کمامپدانس در مدلهای سازگار تکرارپذیری را بهتر میکنند. برای ظرفیتهای کوچک، محافظت Guard، کاهش نویز و ثابتبودن موقعیت قطعه ضروری است.
🏭 استفاده در خط تولید و آزمایشگاه
Comparator و BIN برای دستهبندی سریع قطعات و ارسال نتیجه به کنترلر استفاده میشوند. حد بالا و پایین باید از تلرانس قطعه و عدم قطعیت سیستم گرفته شود، نه فقط یک نمونه مرجع. قبل از شروع شیفت، قطعه مرجع و فیکسچر بررسی و نتایج کنترلی ثبت شوند.
در آزمایشگاه، ذخیره شرایط و نامگذاری پنلها از خطای اپراتور میکاهد. در تولید، قفل تنظیمات و کنترل دسترسی مانع تغییر ناخواسته میشود. کابل ارتباطی و فرمانهای نرمافزاری باید برای همین مدل و نسخه دستورها انتخاب شوند.
⚖️ مقایسه HIOKI IM7581 با مدلهای نزدیک
| مدل مقایسهای |
تفاوت کاربردی |
| HIOKI IM7580A |
از 1 مگاهرتز شروع میشود و سطح سیگنال مشابهی دارد؛ IM7581 یک دهه فرکانس پایینتر را نیز پوشش میدهد. |
| HIOKI IM7583 |
سقف 600 مگاهرتز و دقت پایه ±0.65 درصد دارد، اما کف فرکانس آن 1 مگاهرتز است. |
برای مشاهده گروههای مرتبط از HIOKI LCR Meters و HIOKI Digital Multimeters استفاده کنید. متن و نشانی این پیوندهای داخلی انگلیسی هستند. انتخاب باید با قطعه هدف، فرکانس واقعی، سرعت خط، رابط موردنیاز و بودجه انجام شود؛ عدد بزرگتر فرکانس همیشه به معنی انتخاب بهتر نیست.
📦 اقلام همراه محصول
- هد تست
- کابل اتصال 1 یا 2 متری مطابق کد سفارش
- کابل برق
- دفترچه راهنما
فیکسچر، پراب، کابل Handler یا رابط اختیاری که در فهرست بالا نیست، جزو بسته پایه محسوب نمیشود. این لوازم بخش مهمی از زنجیره دقت هستند و باید با کانکتور، فرکانس و ابعاد قطعه و مدل HIOKI IM7581 سازگار باشند.
🛡️ کنترل کیفیت و نگهداری
- گرم شدن اولیه: زمان توصیهشده پیش از آزمون دقیق رعایت شود.
- جبران فیکسچر: Open/Short با همان کابل و چیدمان اجرا شود.
- قطعه مرجع: صحت سیستم در آغاز شیفت با مرجع مناسب کنترل شود.
- شرایط ثابت: فرکانس، سطح سیگنال، بایاس و دما کنار نتیجه ثبت شوند.
- اتصال تمیز: کانکتورها و سطوح تماس بدون اکسید و آلودگی باشند.
- نسخه تنظیمات: پنل تولید قفل و تغییرها مستندسازی شوند.
🛒 قیمت و خرید آنالایزر امپدانس 100 کیلوهرتز تا 300 مگاهرتز هیوکی مدل HIOKI IM7581
این صفحه بهعنوان مرجع فنی عصرتولز ساخته شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت فرضی باقی میماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه درج میشود. هنگام استعلام، نام کامل آنالایزر امپدانس 100 کیلوهرتز تا 300 مگاهرتز هیوکی مدل HIOKI IM7581، کد IM7581، فرکانس، پارامترها و فیکسچر موردنیاز را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً برای HIOKI IM7581 است؟
بله؛ نام، تصاویر، مشخصات و تفاوت نسخهها با همین مدل رسمی تطبیق داده شدهاند.
آیا فیکسچر همراه دستگاه است؟
خیر، مگر آنکه در بخش اقلام همراه صریحاً نوشته شده باشد. فیکسچر باید جدا و متناسب با قطعه انتخاب شود.
چرا جبران Open و Short مهم است؟
چون امپدانس کابل و فیکسچر به نتیجه افزوده میشود و جبران، اثر آن را در شرایط همان چیدمان کاهش میدهد.
آیا بیشترین فرکانس همیشه بهتر است؟
خیر؛ فرکانس باید با استاندارد قطعه و شرایط کاربرد هماهنگ باشد و دقت در امپدانس هدف اهمیت بیشتری دارد.
چرا قیمت نمایش داده نمیشود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای محصول ناموجود قیمت حدسی ثبت نمیکند.
آیا تصاویر رسمی و دقیقاند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع با پسزمینه سفید بهینه شدهاند.
