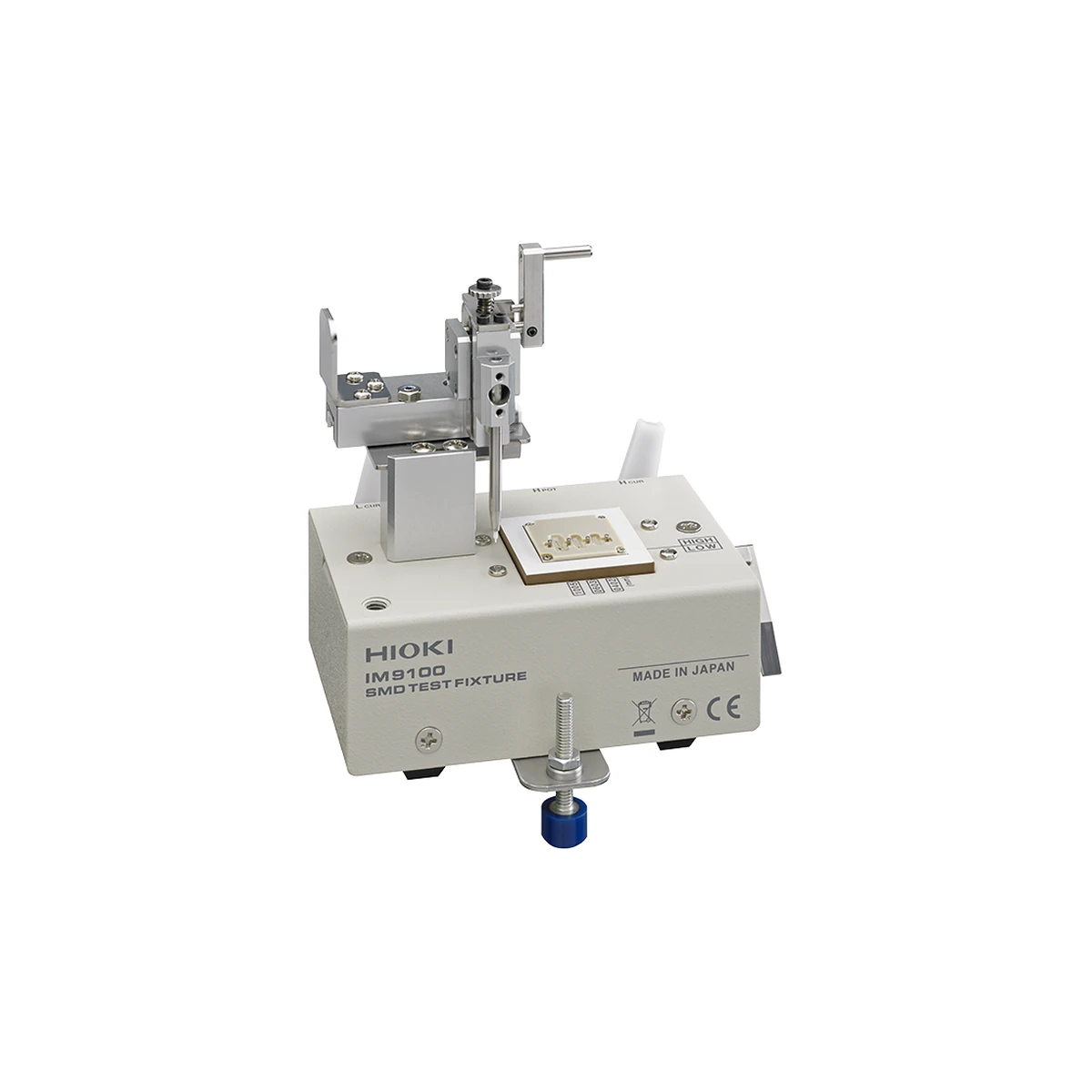

فیکسچر تست قطعات SMD هیوکی مدل HIOKI IM9100 فیکسچر رومیزی اتصال مستقیم برای اندازه‌گیری دقیق قطعات چیپ با الکترود زیرین در سه اندازه بسیار کوچک و فرکانس DC تا 8 مگاهرتز است. نام، تصاویر و داده‌های این صفحه با کد دقیق IM9100 تطبیق داده شده‌اند تا نسخه پایه، مدل پیشرفته یا دستگاه نزدیک به اشتباه یکی در نظر گرفته نشود.
English name: HIOKI IM9100 Direct-Connection Four-Wire SMD Test Fixture for Bottom-Electrode Components up to 8 MHz.
🔍 معرفی و کاربرد فیکسچر تست قطعات SMD هیوکی مدل HIOKI IM9100
فیکسچر تست قطعات SMD هیوکی مدل HIOKI IM9100 برای اندازه‌گیری ظرفیت، اندوکتانس، ESR و امپدانس قطعات SMD بسیار کوچک در تحقیق‌وتوسعه، کنترل کیفیت و ایستگاه‌های تولید طراحی شده است. در انتخاب LCR متر فقط بیشترین فرکانس مهم نیست؛ پارامتر قابل اندازه‌گیری، سطح سیگنال، امپدانس خروجی، حالت CV یا CC، دقت در امپدانس واقعی قطعه و روش اتصال فیکسچر تعیین‌کننده‌اند.
مدل دقیق IM9100 یک فیکسچر چهار سیمه برای قطعات 01005، 0201 و 0402 اینچی است. این محصول با IM9110 مخصوص قطعه 008004 و با IM9201 مخصوص سری فرکانس‌بالای IM7580 یکسان نیست. برای مقایسه صحیح باید شرایط آزمون قطعه با شرایط کار واقعی یا استاندارد تولید هماهنگ باشد. ظرفیت، اندوکتانس و ESR ممکن است با فرکانس، ولتاژ بایاس، دامنه سیگنال و دما تغییر کنند؛ بنابراین عدد بدون ثبت شرایط کامل برای کنترل کیفیت کافی نیست.
⚙️ ویژگی‌های کلیدی HIOKI IM9100
- اتصال مستقیم چهار سیمه
- فرکانس DC تا 8MHz
- پشتیبانی 01005، 0201 و 0402 اینچ
- ساختار تماس با الکترود زیرین
- حداکثر ولتاژ ±42Vpeak
- حداکثر جریان 0.15Arms یا ±0.15ADC
- جیگ‌های جبران Open و Short همراه

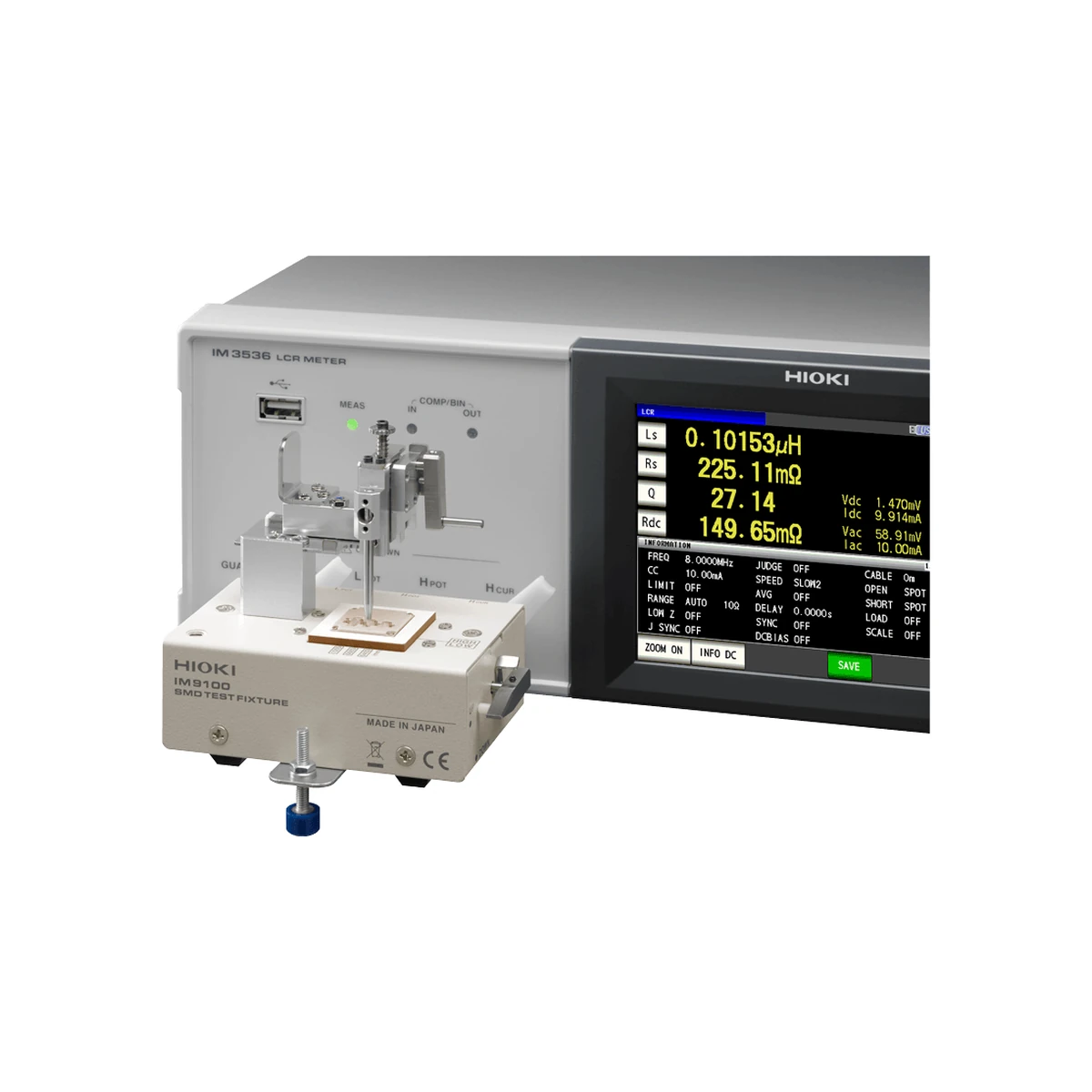

- سازگار با IM3590، IM3570 و IM3536
سرعت بالا زمانی ارزشمند است که تکرارپذیری اتصال حفظ شود. فیکسچر چهارترمیناله، جبران Open/Short و کنترل تماس باید متناسب با شکل قطعه انتخاب شوند. در خطوط خودکار، تأخیر مکانیکی، زمان پایدارشدن و ارتباط Handler کنار زمان داخلی اندازه‌گیری محاسبه می‌شوند.
📊 جدول مشخصات فنی فیکسچر تست قطعات SMD هیوکی مدل HIOKI IM9100
| برند |
HIOKI / هیوکی |
| مدل |
IM9100 |
| نوع محصول |
فیکسچر مستقیم چهار سیمه برای قطعات SMD با الکترود زیرین |
| ساختار اتصال |
چهار سیمه مستقیم برای الکترودهای زیرین |
| بازه فرکانس |
DC تا 8MHz |
| اندازه‌های متریک |
0402، 0603 و 1005 |
| اندازه‌های اینچی |
01005، 0201 و 0402 |
| حداکثر ولتاژ |
±42Vpeak مجموع AC+DC |
| حداکثر جریان |
0.15Arms یا ±0.15ADC |
| دستگاه‌های سازگار |
IM3590، IM3570، IM3536، IM3533، IM3523 و 3506-10 |
| وضعیت تولید |
ساخت سفارشی بر اساس سفارش |
دقت پایه معمولاً در شرایط مرجع و محدوده مشخص امپدانس تعریف می‌شود. فاز، فرکانس، سطح سیگنال و کابل می‌توانند دامنه معتبر را تغییر دهند. پیش از تصمیم خرید، نمودار دقت دقیق در نقطه کاری قطعه و سازگاری فیکسچر بررسی شود.
🧭 تنظیم شرایط اندازه گیری
ابتدا پارامتر معادل سری یا موازی بر اساس ماهیت قطعه و استاندارد انتخاب شود. فرکانس و سطح تحریک مطابق دیتاشیت قطعه تنظیم و سپس جبران Open/Short با همان کابل و فیکسچر اجرا شود. تغییر طول کابل یا فیکسچر پس از جبران می‌تواند نتیجه را جابه‌جا کند.
برای قطعات کم‌امپدانس، مقاومت تماس و القای کابل اهمیت زیادی دارد. اتصال چهارترمیناله و حالت کم‌امپدانس در مدل‌های سازگار تکرارپذیری را بهتر می‌کنند. برای ظرفیت‌های کوچک، محافظت Guard، کاهش نویز و ثابت‌بودن موقعیت قطعه ضروری است.
🏭 استفاده در خط تولید و آزمایشگاه
Comparator و BIN برای دسته‌بندی سریع قطعات و ارسال نتیجه به کنترلر استفاده می‌شوند. حد بالا و پایین باید از تلرانس قطعه و عدم قطعیت سیستم گرفته شود، نه فقط یک نمونه مرجع. قبل از شروع شیفت، قطعه مرجع و فیکسچر بررسی و نتایج کنترلی ثبت شوند.
در آزمایشگاه، ذخیره شرایط و نام‌گذاری پنل‌ها از خطای اپراتور می‌کاهد. در تولید، قفل تنظیمات و کنترل دسترسی مانع تغییر ناخواسته می‌شود. کابل ارتباطی و فرمان‌های نرم‌افزاری باید برای همین مدل و نسخه دستورها انتخاب شوند.
⚖️ مقایسه HIOKI IM9100 با مدل‌های نزدیک
| مدل مقایسه‌ای |
تفاوت کاربردی |
| HIOKI IM9110 |
برای قطعه فوق‌ریز 008004 اینچ و تا 1MHz طراحی شده است؛ IM9100 سه اندازه بزرگ‌تر را تا 8MHz پوشش می‌دهد. |
| HIOKI IM9201 |
برای سری IM7580 و تحلیل فرکانس بالا تا 3GHz است، در حالی که IM9100 روی اتصال چهار سیمه تا 8MHz تمرکز دارد. |
| HIOKI L2001 |
پراب پنسری دستی برای گرفتن قطعات چیپ است؛ IM9100 فیکسچر ثابت و تکرارپذیر رومیزی است. |
برای مشاهده گروه‌های مرتبط از HIOKI LCR Meters و HIOKI Digital Multimeters استفاده کنید. متن و نشانی این پیوندهای داخلی انگلیسی هستند. انتخاب باید با قطعه هدف، فرکانس واقعی، سرعت خط، رابط موردنیاز و بودجه انجام شود؛ عدد بزرگ‌تر فرکانس همیشه به معنی انتخاب بهتر نیست.
📦 اقلام همراه محصول
- دفترچه راهنما
- جیگ تکمیلی Short برای هر سه اندازه
- دو جیگ تکمیلی Open برای هر سه اندازه
فیکسچر، پراب، کابل Handler یا رابط اختیاری که در فهرست بالا نیست، جزو بسته پایه محسوب نمی‌شود. این لوازم بخش مهمی از زنجیره دقت هستند و باید با کانکتور، فرکانس و ابعاد قطعه و مدل HIOKI IM9100 سازگار باشند.
🛡️ کنترل کیفیت و نگهداری
- گرم شدن اولیه: زمان توصیه‌شده پیش از آزمون دقیق رعایت شود.
- جبران فیکسچر: Open/Short با همان کابل و چیدمان اجرا شود.
- قطعه مرجع: صحت سیستم در آغاز شیفت با مرجع مناسب کنترل شود.
- شرایط ثابت: فرکانس، سطح سیگنال، بایاس و دما کنار نتیجه ثبت شوند.
- اتصال تمیز: کانکتورها و سطوح تماس بدون اکسید و آلودگی باشند.
- نسخه تنظیمات: پنل تولید قفل و تغییرها مستندسازی شوند.
🛒 قیمت و خرید فیکسچر تست قطعات SMD هیوکی مدل HIOKI IM9100
این صفحه به‌عنوان مرجع فنی عصرتولز ساخته شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت فرضی باقی می‌ماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه درج می‌شود. هنگام استعلام، نام کامل فیکسچر تست قطعات SMD هیوکی مدل HIOKI IM9100، کد IM9100، فرکانس، پارامترها و فیکسچر موردنیاز را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً برای HIOKI IM9100 است؟
بله؛ نام، تصاویر، مشخصات و تفاوت نسخه‌ها با همین مدل رسمی تطبیق داده شده‌اند.
آیا فیکسچر همراه دستگاه است؟
خیر، مگر آنکه در بخش اقلام همراه صریحاً نوشته شده باشد. فیکسچر باید جدا و متناسب با قطعه انتخاب شود.
چرا جبران Open و Short مهم است؟
چون امپدانس کابل و فیکسچر به نتیجه افزوده می‌شود و جبران، اثر آن را در شرایط همان چیدمان کاهش می‌دهد.
آیا بیشترین فرکانس همیشه بهتر است؟
خیر؛ فرکانس باید با استاندارد قطعه و شرایط کاربرد هماهنگ باشد و دقت در امپدانس هدف اهمیت بیشتری دارد.
چرا قیمت نمایش داده نمی‌شود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای محصول ناموجود قیمت حدسی ثبت نمی‌کند.
آیا تصاویر رسمی و دقیق‌اند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع با پس‌زمینه سفید بهینه شده‌اند.
