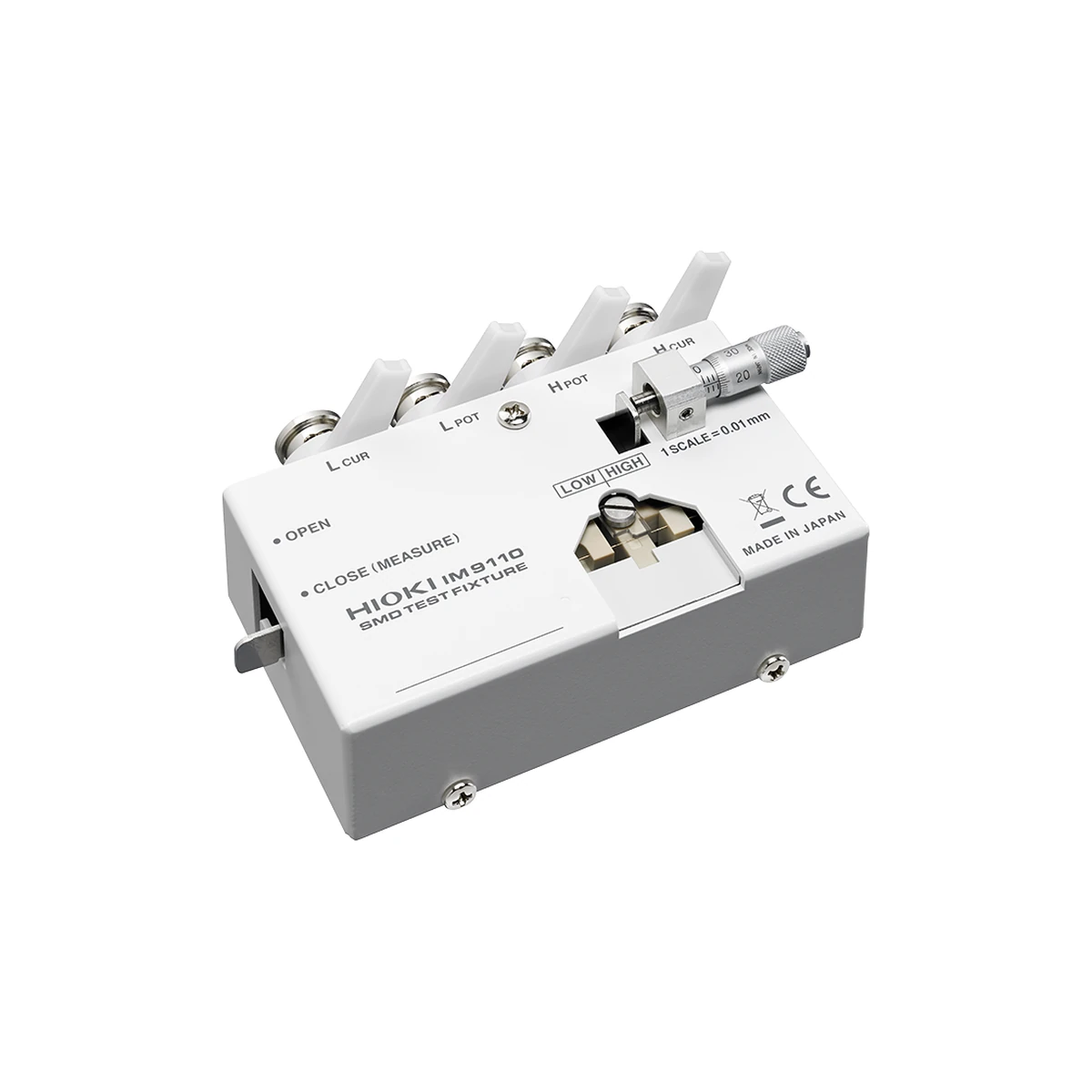

فیکسچر تست قطعه فوق ریز SMD هیوکی مدل HIOKI IM9110 فیکسچر تخصصی برای گرفتن و اندازه‌گیری قطعه فوق‌ریز 008004 اینچی با الکترودهای روبه‌رو و فرکانس DC تا 1 مگاهرتز است. نام، تصاویر و داده‌های این صفحه با کد دقیق IM9110 تطبیق داده شده‌اند تا نسخه پایه، مدل پیشرفته یا دستگاه نزدیک به اشتباه یکی در نظر گرفته نشود.
English name: HIOKI IM9110 Two-Terminal SMD Test Fixture for 008004-inch Ultra-Small Components up to 1 MHz.
🔍 معرفی و کاربرد فیکسچر تست قطعه فوق ریز SMD هیوکی مدل HIOKI IM9110
فیکسچر تست قطعه فوق ریز SMD هیوکی مدل HIOKI IM9110 برای ارزیابی RLC و امپدانس قطعات فوق‌ریز نسل جدید در آزمایشگاه قطعات، کنترل ورودی و توسعه فرایند مونتاژ طراحی شده است. در انتخاب LCR متر فقط بیشترین فرکانس مهم نیست؛ پارامتر قابل اندازه‌گیری، سطح سیگنال، امپدانس خروجی، حالت CV یا CC، دقت در امپدانس واقعی قطعه و روش اتصال فیکسچر تعیین‌کننده‌اند.
مدل IM9110 فقط برای قطعه اسمی 0.25×0.125×0.125 میلی‌متر با تلرانس ابعادی رسمی طراحی شده است. نام نزدیک IM9100 به فیکسچر دیگری برای اندازه‌های 01005 تا 0402 اینچ تعلق دارد. برای مقایسه صحیح باید شرایط آزمون قطعه با شرایط کار واقعی یا استاندارد تولید هماهنگ باشد. ظرفیت، اندوکتانس و ESR ممکن است با فرکانس، ولتاژ بایاس، دامنه سیگنال و دما تغییر کنند؛ بنابراین عدد بدون ثبت شرایط کامل برای کنترل کیفیت کافی نیست.
⚙️ ویژگی‌های کلیدی HIOKI IM9110
- ویژه اندازه 008004 اینچ
- فرکانس DC تا 1MHz
- اتصال دو ترمیناله به الکترودهای روبه‌رو
- حداکثر ولتاژ ±42Vpeak
- حداکثر جریان 0.15Arms یا ±0.15ADC
- سه فیکسچر جبران Short همراه
- برس تمیزکاری همراه

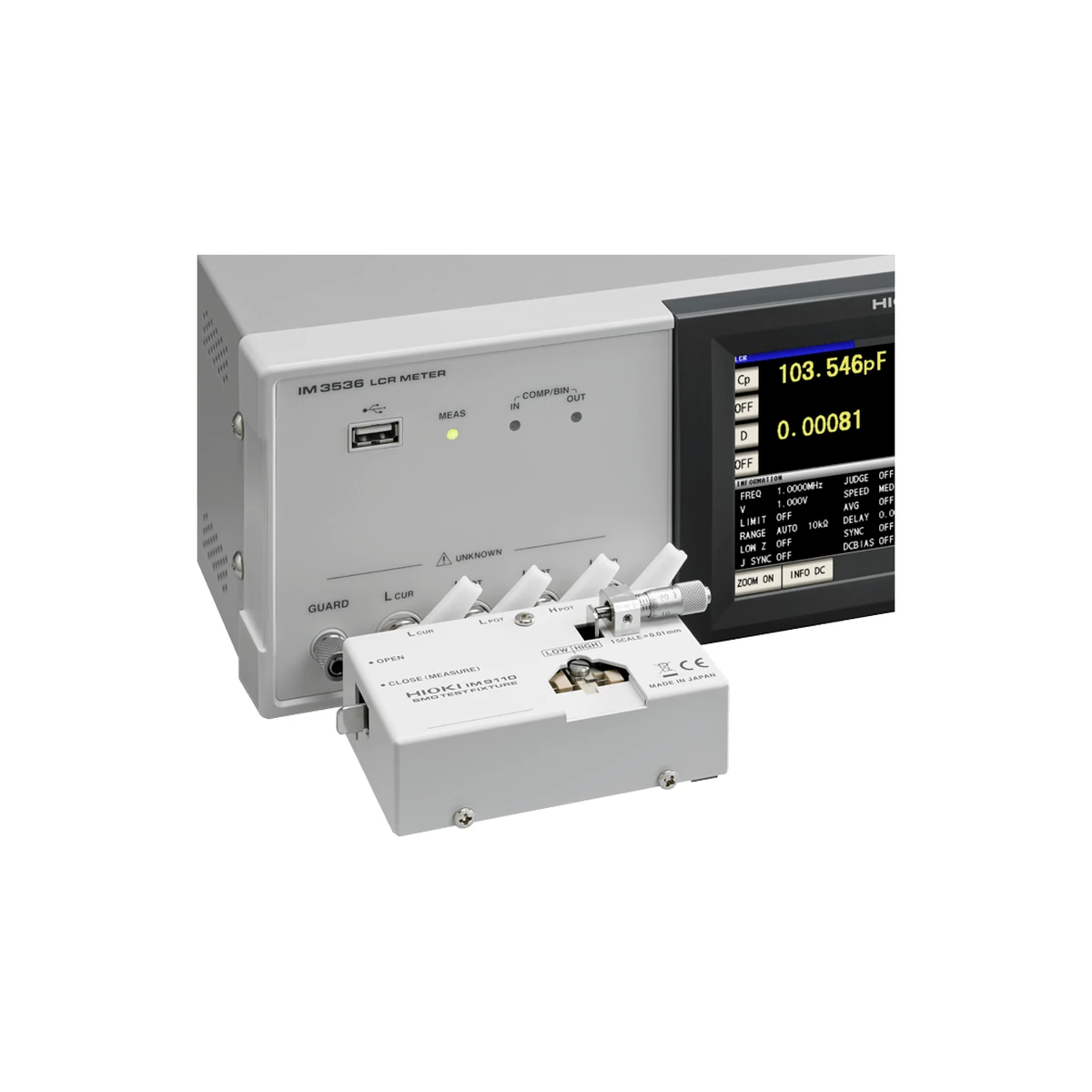

- سازگار با IM3590، IM3570 و IM3536
سرعت بالا زمانی ارزشمند است که تکرارپذیری اتصال حفظ شود. فیکسچر چهارترمیناله، جبران Open/Short و کنترل تماس باید متناسب با شکل قطعه انتخاب شوند. در خطوط خودکار، تأخیر مکانیکی، زمان پایدارشدن و ارتباط Handler کنار زمان داخلی اندازه‌گیری محاسبه می‌شوند.
📊 جدول مشخصات فنی فیکسچر تست قطعه فوق ریز SMD هیوکی مدل HIOKI IM9110
| برند |
HIOKI / هیوکی |
| مدل |
IM9110 |
| نوع محصول |
فیکسچر دو ترمیناله برای قطعه فوق ریز 008004 اینچی |
| ساختار اتصال |
دو ترمیناله به الکترودهای دو سوی قطعه |
| بازه فرکانس |
DC تا 1MHz |
| اندازه قطعه |
008004 اینچ |
| ابعاد اسمی قطعه |
0.25mm با تلرانس ±20% × 0.125mm با تلرانس ±10% × 0.125mm با تلرانس ±10% |
| حداکثر ولتاژ |
±42Vpeak مجموع AC+DC |
| حداکثر جریان |
0.15Arms یا ±0.15ADC |
| دستگاه‌های سازگار |
IM3590، IM3570، IM3536، IM3533/-01، IM3523 و 3506-10 |
دقت پایه معمولاً در شرایط مرجع و محدوده مشخص امپدانس تعریف می‌شود. فاز، فرکانس، سطح سیگنال و کابل می‌توانند دامنه معتبر را تغییر دهند. پیش از تصمیم خرید، نمودار دقت دقیق در نقطه کاری قطعه و سازگاری فیکسچر بررسی شود.
🧭 تنظیم شرایط اندازه گیری
ابتدا پارامتر معادل سری یا موازی بر اساس ماهیت قطعه و استاندارد انتخاب شود. فرکانس و سطح تحریک مطابق دیتاشیت قطعه تنظیم و سپس جبران Open/Short با همان کابل و فیکسچر اجرا شود. تغییر طول کابل یا فیکسچر پس از جبران می‌تواند نتیجه را جابه‌جا کند.
برای قطعات کم‌امپدانس، مقاومت تماس و القای کابل اهمیت زیادی دارد. اتصال چهارترمیناله و حالت کم‌امپدانس در مدل‌های سازگار تکرارپذیری را بهتر می‌کنند. برای ظرفیت‌های کوچک، محافظت Guard، کاهش نویز و ثابت‌بودن موقعیت قطعه ضروری است.
🏭 استفاده در خط تولید و آزمایشگاه
Comparator و BIN برای دسته‌بندی سریع قطعات و ارسال نتیجه به کنترلر استفاده می‌شوند. حد بالا و پایین باید از تلرانس قطعه و عدم قطعیت سیستم گرفته شود، نه فقط یک نمونه مرجع. قبل از شروع شیفت، قطعه مرجع و فیکسچر بررسی و نتایج کنترلی ثبت شوند.
در آزمایشگاه، ذخیره شرایط و نام‌گذاری پنل‌ها از خطای اپراتور می‌کاهد. در تولید، قفل تنظیمات و کنترل دسترسی مانع تغییر ناخواسته می‌شود. کابل ارتباطی و فرمان‌های نرم‌افزاری باید برای همین مدل و نسخه دستورها انتخاب شوند.
⚖️ مقایسه HIOKI IM9110 با مدل‌های نزدیک
| مدل مقایسه‌ای |
تفاوت کاربردی |
| HIOKI IM9100 |
برای سه اندازه 01005، 0201 و 0402 اینچ و پهنای باند تا 8MHz است؛ IM9110 برای 008004 تخصصی شده است. |
| HIOKI IM9201 |
شش اندازه SMD را تا 3GHz برای سری IM7580 پوشش می‌دهد، اما برای 008004 طراحی نشده است. |
| HIOKI L2001 |
پراب دستی با نوک تعویض‌شونده است؛ IM9110 موقعیت‌دهی دقیق قطعه فوق‌ریز را فراهم می‌کند. |
برای مشاهده گروه‌های مرتبط از HIOKI LCR Meters و HIOKI Digital Multimeters استفاده کنید. متن و نشانی این پیوندهای داخلی انگلیسی هستند. انتخاب باید با قطعه هدف، فرکانس واقعی، سرعت خط، رابط موردنیاز و بودجه انجام شود؛ عدد بزرگ‌تر فرکانس همیشه به معنی انتخاب بهتر نیست.
📦 اقلام همراه محصول
- دفترچه راهنما
- سه فیکسچر جبران Short
- برس تمیزکاری
فیکسچر، پراب، کابل Handler یا رابط اختیاری که در فهرست بالا نیست، جزو بسته پایه محسوب نمی‌شود. این لوازم بخش مهمی از زنجیره دقت هستند و باید با کانکتور، فرکانس و ابعاد قطعه و مدل HIOKI IM9110 سازگار باشند.
🛡️ کنترل کیفیت و نگهداری
- گرم شدن اولیه: زمان توصیه‌شده پیش از آزمون دقیق رعایت شود.
- جبران فیکسچر: Open/Short با همان کابل و چیدمان اجرا شود.
- قطعه مرجع: صحت سیستم در آغاز شیفت با مرجع مناسب کنترل شود.
- شرایط ثابت: فرکانس، سطح سیگنال، بایاس و دما کنار نتیجه ثبت شوند.
- اتصال تمیز: کانکتورها و سطوح تماس بدون اکسید و آلودگی باشند.
- نسخه تنظیمات: پنل تولید قفل و تغییرها مستندسازی شوند.
🛒 قیمت و خرید فیکسچر تست قطعه فوق ریز SMD هیوکی مدل HIOKI IM9110
این صفحه به‌عنوان مرجع فنی عصرتولز ساخته شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت فرضی باقی می‌ماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه درج می‌شود. هنگام استعلام، نام کامل فیکسچر تست قطعه فوق ریز SMD هیوکی مدل HIOKI IM9110، کد IM9110، فرکانس، پارامترها و فیکسچر موردنیاز را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً برای HIOKI IM9110 است؟
بله؛ نام، تصاویر، مشخصات و تفاوت نسخه‌ها با همین مدل رسمی تطبیق داده شده‌اند.
آیا فیکسچر همراه دستگاه است؟
خیر، مگر آنکه در بخش اقلام همراه صریحاً نوشته شده باشد. فیکسچر باید جدا و متناسب با قطعه انتخاب شود.
چرا جبران Open و Short مهم است؟
چون امپدانس کابل و فیکسچر به نتیجه افزوده می‌شود و جبران، اثر آن را در شرایط همان چیدمان کاهش می‌دهد.
آیا بیشترین فرکانس همیشه بهتر است؟
خیر؛ فرکانس باید با استاندارد قطعه و شرایط کاربرد هماهنگ باشد و دقت در امپدانس هدف اهمیت بیشتری دارد.
چرا قیمت نمایش داده نمی‌شود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای محصول ناموجود قیمت حدسی ثبت نمی‌کند.
آیا تصاویر رسمی و دقیق‌اند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع با پس‌زمینه سفید بهینه شده‌اند.
