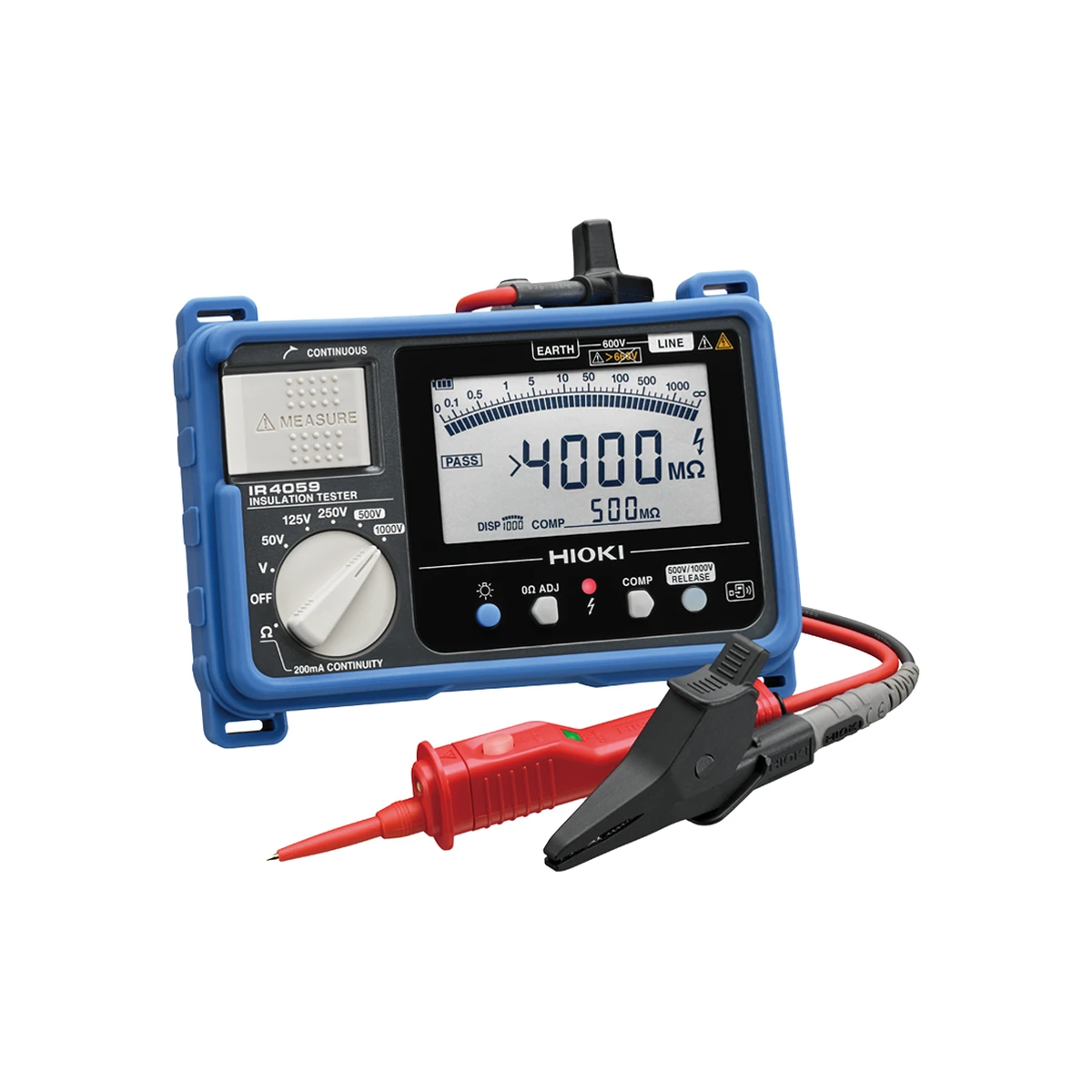

میگر دیجیتال 1000 ولت هیوکی مدل HIOKI IR4059 یک تستر عایق پنجرنج سریع برای ارزیابی سیمکشی، تجهیزات برقی، سامانههای خورشیدی و خودروهای الکتریکی است که همراه لید ریموت قرمز عرضه میشود. نام و دادههای این صفحه با کد دقیق IR4059 تطبیق داده شدهاند تا شباهت ظاهری خانواده IR405x سبب انتخاب مدل یا بسته اشتباه نشود.
English name: HIOKI IR4059 Five-Range 1000 V Digital Insulation Tester with Remote Test Lead.
🔍 معرفی و کاربرد میگر دیجیتال 1000 ولت هیوکی مدل HIOKI IR4059
میگر دیجیتال 1000 ولت هیوکی مدل HIOKI IR4059 برای تکنسینهای برق صنعتی، تعمیر و نگهداری، نصابان فتوولتائیک و متخصصان سرویس خودروهای برقی که علاوه بر تست عایق به آزمون پیوستگی و سنجش ولتاژ نیاز دارند انتخاب کاربردی است. مقاومت عایقی فقط یک عدد ساده نیست؛ ولتاژ آزمون باید متناسب با استاندارد مدار، ولتاژ نامی تجهیز و دستورالعمل سازنده انتخاب شود. این دستگاه پنج ولتاژ آزمون مجزا دارد تا بررسی مدار کنترل کمولتاژ، تجهیزات عمومی و عایقکاریهای رنج بالاتر با ابزار واحد انجام شود.
نمایش نتیجه مقایسهای به تکنسین کمک میکند حدود پذیرش را سریعتر ارزیابی کند، اما تصمیم نهایی باید با استاندارد پروژه، دمای محیط، طول کابل، رطوبت و سابقه اندازهگیری سنجیده شود. نتیجه یک آزمایش منفرد جای روندنگاری دورهای را نمیگیرد؛ ثبت منظم مقادیر میتواند افت تدریجی کیفیت عایق را پیش از خرابی جدی آشکار کند.
⚙️ ویژگیهای کلیدی HIOKI IR4059
- پنج ولتاژ آزمون از 50 تا 1000 ولت
- مقاومت عایقی تا 4000 مگااهم
- پاسخ سریع 0.3 ثانیهای
- لید ریموت L9788-10 با چراغ و اعلام PASS/FAIL
- اندازهگیری AC/DC تا 600 ولت
- آزمون پیوستگی با جریان حداقل 200 میلیآمپر
- تخلیه خودکار بار الکتریکی پس از آزمون
- قابلیت بیسیم با آداپتور اختیاری Z3210
انتقال داده با برنامه GENNECT Cross یا فایل Excel تنها پس از نصب آداپتور بیسیم اختیاری Z3210 ممکن است؛ این آداپتور جزو اقلام همراه استاندارد دستگاه نیست. زمان پاسخ اعلامشده برای این مدل حدود 0.3 ثانیه برای اعلام PASS/FAIL بر پایه آزمون داخلی سازنده است. هنگام مقایسه مدلها باید علاوه بر سقف 1000 ولت، سرعت پاسخ، اقلام همراه، شکل بدنه و قابلیتهای ثبت را نیز در نظر گرفت.
📊 جدول مشخصات فنی میگر دیجیتال 1000 ولت هیوکی مدل HIOKI IR4059
| برند |
HIOKI / هیوکی |
| مدل |
IR4059 |
| نوع محصول |
تستر مقاومت عایقی پنج رنج با لید ریموت و قابلیت ارتباط بی سیم اختیاری |
| ولتاژهای تست عایق |
50، 125، 250، 500 و 1000 ولت DC |
| حداکثر نمایش مقاومت عایقی |
100، 250، 500، 2000 و 4000 مگااهم متناسب با رنج ولتاژ |
| رنج مؤثر اول |
0.200 تا 10.00 / 25.0 / 50.0 / 500 / 1000 مگااهم؛ دقت ±2% مقدار خواندهشده ±2 رقم |
| مقاومت حد پایین نامی |
0.05، 0.125، 0.25، 0.5 و 1 مگااهم |
| رنج مقاومت پایین |
10 اهم تا 1000 اهم در 3 رنج؛ وضوح تا 0.01 اهم |
| جریان تست پیوستگی |
حداقل 200 میلیآمپر در مقاومت 6 اهم یا کمتر |
| ولتاژ DC |
4.2 تا 600 ولت در 4 رنج؛ دقت پایه ±1.3% مقدار خواندهشده ±4 رقم |
| ولتاژ AC |
420 و 600 ولت، 50/60 هرتز، یکسوسازی میانگین؛ دقت ±2.3% مقدار خواندهشده ±8 رقم |
| مقاومت ورودی ولتاژ |
100 کیلواهم یا بیشتر |
| نمایشگر |
LCD نورانی با نشانگر بارگراف دیجیتال |
| حفاظت اضافهبار |
600 ولت AC بهمدت 10 ثانیه؛ در بخشهای تعیینشده تا 660 ولت AC |
| مقاومت در برابر سقوط |
آزمون سقوط از ارتفاع 1 متر روی بتن |
| تغذیه |
4 باتری قلمی آلکالاین LR6 سایز AA |
| زمان پاسخ مقایسهگر |
حدود 0.3 ثانیه |
| ابعاد |
160×98×46 میلیمتر |
| وزن |
536 گرم با باتری و بدون لید |
| زمان کار |
حدود 20 ساعت یا تقریباً 1000 آزمون در چرخه مرجع سازنده |
رنجهای مقاومت بهترتیب ولتاژهای 50، 125، 250، 500 و 1000 ولت تفسیر میشوند. عدد 4000 مگااهم به رنج 1000 ولت مربوط است و نباید به همه ولتاژهای تست تعمیم داده شود. دقت بخش اول مؤثر در شرایط مرجع ±2 درصد مقدار خواندهشده ±2 رقم است و بیرون از این بخش باید جدول کامل دقت سازنده بررسی شود.
🧭 روش انتخاب رنج و اجرای آزمون
پیش از اتصال، مدار باید طبق دستورالعمل ایمنسازی، بیبرق و خازنها تخلیه شوند. سپس نبود ولتاژ ناخواسته با قابلیت تشخیص مدار زنده کنترل و ولتاژ تست مناسب انتخاب شود. لیدها باید از نظر بریدگی، آلودگی و آسیب عایق بررسی شوند. تماس پایدار گیره یا پراب با نقطه آزمون، نتیجه قابل اعتمادتر و تکرارپذیرتری ایجاد میکند.
پس از پایان تست، قابلیت تخلیه خودکار به کاهش بار باقیمانده کمک میکند؛ با این حال جدا کردن لید یا لمس هادی پیش از کاملشدن تخلیه مجاز نیست. در تست پیوستگی حفاظتی، جریان حداقل 200 میلیآمپر برای مقاومتهای پایین در نظر گرفته شده و مدار حتماً باید بیبرق باشد. قابلیت ولتمتر برای کنترل AC/DC مفید است، اما جای ابزار متناسب با رده ایمنی محل نصب را نمیگیرد.
🧱 طراحی ظاهری و کار میدانی
بدنه مقاوم، نمایشگر نورانی و کلید انتخاب واضح برای کار در تابلو و محیطهای کمنور طراحی شدهاند. آزمون سقوط یکمتری نشاندهنده دوام مکانیکی کنترلشده است، نه اجازه استفاده خشن یا کار با بدنه آسیبدیده. وزن و ابعاد دقیق در جدول آمدهاند؛ این تفاوتها میان IR4059 و بدنههای IR4057/IR4056 هنگام حمل روزانه محسوس است.
صفحه رسمی این نسل بسته IR4059 EV KIT را نیز معرفی میکند، اما اقلام این صفحه برای خود واحد IR4059 و متعلقات استاندارد اعلامشده آن نوشته شدهاند؛ تجهیزات نگهدارنده مغناطیسی اضافه یا آداپتور Z3210 را نباید جزو بسته پایه فرض کرد. همچنین وضعیت باتری روی پایداری قرائت اثر میگذارد. در انبارش طولانی باتریها خارج شوند، بدنه و لیدها خشک و تمیز بمانند و دستگاه در دمای مجاز نگهداری شود. تعمیر فیوز، باتری یا لید باید دقیقاً با قطعه توصیهشده انجام گیرد.
⚖️ مقایسه HIOKI IR4059 با مدلهای نزدیک
| مدل مقایسهای |
تفاوت کاربردی |
| HIOKI IR4057-50 |
همان پنج رنج و پاسخ 0.3 ثانیهای را دارد، اما فرم بدنه و بسته لید آن متفاوت است و Z3210 نیز در کد 50 داخل بسته نیست. |
| HIOKI IR4056-20 |
مدل اقتصادیتر با پاسخ 0.8 ثانیهای و لید استاندارد L9787 است. |
برای مشاهده ساختار مرتبط میتوانید به HIOKI Insulation Testers و HIOKI Digital Multimeters بروید. متن و نشانی این پیوندهای داخلی انگلیسیاند. در انتخاب میان مدلها، کد کامل پس از خط تیره را حذف نکنید؛ این پسوند میتواند اقلام همراه، ارتباط بیسیم یا لید داخل بسته را تغییر دهد.
📦 اقلام همراه محصول
- کابل اتصال L4930
- مجموعه گیره سوسماری L4935
- مجموعه پراب L4938
- بند گردنی Z5043
- لید ریموت قرمز L9788-10
- محافظ بدنه Z5042
- دفترچه راهنما
- چهار باتری AA آلکالاین
فهرست بالا فقط اقلام رسمی همین کد را بیان میکند. آداپتور بیسیم، لید ریموت، کیف، پراب یا نگهدارندهای که صریحاً در این بخش نیامده است، باید جداگانه تهیه شود. پیش از سفارش لوازم جانبی، شماره مدل و نوع کانکتور با HIOKI IR4059 تطبیق داده شود.
🛡️ نکات ایمنی و نگهداری
- بیبرقسازی: تست عایق و مقاومت پایین روی مدار دارای انرژی انجام نشود.
- انتخاب ولتاژ: رنج آزمون بر اساس استاندارد تجهیز تعیین شود، نه صرفاً بیشترین عدد دستگاه.
- بازرسی لید: هرگونه ترک، بریدگی یا آلودگی رسانا پیش از کار رفع شود.
- تخلیه پس از تست: تا پایان تخلیه خودکار، اتصال ایمن حفظ و هادی لمس نشود.
- مقایسه دورهای: نتایج در شرایط مشابه ثبت شوند تا روند افت عایق قابل تشخیص باشد.
- نگهداری: دستگاه، لید و باتری در محیط خشک و دور از گرمای غیرمجاز نگهداری شوند.
🛒 قیمت و خرید میگر دیجیتال 1000 ولت هیوکی مدل HIOKI IR4059
این صفحه برای مرجع فنی عصرتولز آماده شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت فرضی باقی میماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه درج میشود. هنگام استعلام، نام کامل میگر دیجیتال 1000 ولت هیوکی مدل HIOKI IR4059، کد IR4059، ولتاژ تست موردنیاز و نوع لید یا ارتباط بیسیم را اعلام کنید تا بسته درست انتخاب شود.
❓ سوالات متداول (FAQ)
آیا میگر دیجیتال 1000 ولت هیوکی مدل HIOKI IR4059 تا 1000 ولت تست عایق انجام میدهد؟
بله؛ رنجهای 50، 125، 250، 500 و 1000 ولت DC دارد و حداکثر نمایش مقاومت در رنج 1000 ولت به 4000 مگااهم میرسد.
آیا این میگر روی مدار برقدار قابل استفاده است؟
تست مقاومت عایقی و پیوستگی باید روی مدار بیبرق انجام شود. قابلیت سنجش ولتاژ و هشدار مدار زنده برای کنترل ایمنی است و مجوز اجرای تست عایق روی مدار فعال نیست.
آیا تمام مدلهای IR405x بسته یکسانی دارند؟
خیر؛ تفاوت پسوندها مهم است. لید، آداپتور بیسیم و برخی متعلقات میان IR4059، IR4057-50، IR4057-90، IR4056-20 و IR4056-21 یکسان نیستند.
چرا قیمت نمایش داده نمیشود؟
موجودی معتبر هنوز تأیید نشده است؛ عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمیکند.
آیا تصاویر دقیقاً متعلق به HIOKI IR4059 هستند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع با پسزمینه اصلی سفید بهینه شدهاند؛ از تصویر مدل نزدیک استفاده نشده است.
برای نتیجه تکرارپذیر چه نکتهای مهمتر است؟
رنج درست، اتصال تمیز و پایدار، تخلیه کامل، وضعیت مناسب باتری و تکرار آزمایش در دما و رطوبت قابل مقایسه بیشترین اثر را دارند.
