تستر عایق ولتاژ بالا 5000 ولت هیوکی مدل HIOKI IR5050-90 برای آزمون عایق ترانسفورماتور، کابل و موتورهای ولتاژ بالا طراحی شده و از 250 ولت تا 5 کیلوولت با نمایش مقاومت تا 10 ترااهم کار می‌کند. تمام اطلاعات و تصاویر این صفحه با کد دقیق IR5050-90 تطبیق داده شده‌اند تا تفاوت نسخه پایه و بسته دارای آداپتور بی‌سیم نادیده نماند.
English name: HIOKI IR5050-90 5 kV High-Voltage Insulation Tester Bundle with Z3210 Wireless Adapter.
🔍 معرفی و کاربرد تستر عایق ولتاژ بالا 5000 ولت هیوکی مدل HIOKI IR5050-90
تستر عایق ولتاژ بالا 5000 ولت هیوکی مدل HIOKI IR5050-90 برای اندازه‌گیری مقاومت عایقی تجهیزات فشارقوی، تحلیل وضعیت دی‌الکتریک و ثبت نتایج سرویس دوره‌ای ساخته شده است. ولتاژ آزمون از 250 ولت آغاز می‌شود و تا 5 کیلوولت ادامه دارد؛ بنابراین این دستگاه در طبقه‌ای متفاوت از میگرهای دستی 500 یا 1000 ولت قرار می‌گیرد. انتخاب چنین تستری باید بر اساس ولتاژ نامی تجهیز، روش آزمون مصوب و فاصله‌های ایمنی انجام شود.
کد سفارش رسمی این بسته IR5050-90 است و آداپتور بی‌سیم Z3210 را شامل می‌شود؛ حذف پسوند 90 می‌تواند درباره محتویات بسته ابهام ایجاد کند. این مدل حالت اختصاصی اندازه‌گیری عایق سامانه فتوولتائیک در حال تولید را ندارد؛ برای آن کاربرد، IR5051 انتخاب تخصصی‌تر است. داده‌های ثبت‌شده می‌توانند برای مقایسه دوره‌ای، گزارش نگهداری و تشخیص افت تدریجی عایق استفاده شوند، اما تفسیر نتیجه باید همراه با دما، رطوبت، زمان اعمال ولتاژ و سابقه تجهیز باشد.
⚙️ ویژگی‌های کلیدی HIOKI IR5050-90
- ولتاژ تست قابل تنظیم تا 5 کیلوولت
- اندازه گیری عایق تا 10 ترااهم
- تحلیل خودکار PI، DAR و DD
- آزمون Step Voltage و Ramp
- ثبت دستی و Logging
- اندازه گیری جریان نشتی
- آداپتور Z3210 داخل بسته
- کیف حمل IP65
شاخص‌های PI، DAR و DD از رفتار مقاومت عایقی در طول زمان استفاده می‌کنند و برای ارزیابی وضعیت کلی دی‌الکتریک مفیدند. Step Voltage و Ramp نیز به بررسی تغییر رفتار عایق در ولتاژهای مختلف کمک می‌کنند. هیچ‌یک از این محاسبات جای دستورالعمل سازنده تجهیز یا حدود پذیرش استاندارد پروژه را نمی‌گیرد.
📊 جدول مشخصات فنی تستر عایق ولتاژ بالا 5000 ولت هیوکی مدل HIOKI IR5050-90
| برند |
HIOKI / هیوکی |
| مدل |
IR5050-90 |
| نوع محصول |
تستر مقاومت عایقی ولتاژ بالا همراه آداپتور بی سیم |
| رنج تست عایق معمولی |
250 ولت تا 5.20 کیلوولت DC |
| ولتاژهای پیش فرض |
250، 500، 1000، 2500 و 5000 ولت |
| تنظیم ولتاژ توسط کاربر |
250 تا 1000 ولت با گام 10 ولت؛ 1 تا 5 کیلوولت با گام 25 ولت |
| حداکثر مقاومت عایقی |
10 ترااهم در رنج 5000 ولت |
| دقت بخش اول |
±5% مقدار خوانده شده ±5 رقم |
| دقت بخش دوم |
±20% مقدار خوانده شده |
| جریان نامی تست |
1 تا 1.2 میلی آمپر |
| جریان اتصال کوتاه |
حداکثر 2 میلی آمپر |
| اندازه گیری ولتاژ |
30 تا 1000 ولت AC در 45 تا 65 هرتز و ±10 تا ±2000 ولت DC |
| دقت ولتاژ |
±3% مقدار خوانده شده ±3 رقم |
| ظرفیت خازنی |
10 نانوفاراد تا 25 میکروفاراد در محدوده دقت تضمین شده |
| تحلیل عایق |
PI، DAR، DD، SV، Ramp و Timer |
| حفاظت بدنه |
IP40 با محافظ؛ کیف حمل C0212 دارای IP65 |
| ایمنی |
CAT IV 1000 V / CAT III 600 V نسبت به زمین |
| دمای کاری |
20- تا 50 درجه سانتی گراد بدون میعان |
| ابعاد |
195×254×89 میلی متر |
| وزن |
1.7 کیلوگرم با باتری |
| تغذیه |
8 باتری AA آلکالاین یا NiMH |
| پارامترها |
مقاومت عایقی، جریان نشتی، ولتاژ و ظرفیت خازنی |
| ارتباط |
Z3210 داخل بسته برای ارتباط بی سیم؛ USB با آداپتور اختیاری DT4900-01 |
| زمان کار |
حدود 5 ساعت بدون Z3210 و 4 ساعت با ارتباط بی سیم |
| تعداد آزمون مرجع |
حداقل 200 آزمون با یک مجموعه باتری کاملاً شارژ |
دقت مقاومت در بخش اول محدوده تضمین‌شده ±5 درصد مقدار خوانده‌شده ±5 رقم و در بخش دوم ±20 درصد مقدار خوانده‌شده است. برای رنج 5000 ولت، بخش اول تا 50 گیگااهم و بخش دوم از 50.1 گیگااهم تا 10 ترااهم ادامه دارد. این تفکیک باید هنگام مقایسه عدد بزرگ روی نمایشگر با دقت موردنیاز پروژه لحاظ شود.
🧭 اجرای درست آزمون ولتاژ بالا
پیش از کار، تجهیز از همه منابع انرژی جدا، قفل و برچسب‌گذاری و نبود ولتاژ با روش معتبر تأیید شود. کابل‌ها و خازن‌های بزرگ ممکن است پس از قطع منبع همچنان انرژی ذخیره کنند. لیدهای فشارقوی، گیره‌ها و بدنه باید از نظر ترک، رطوبت و آلودگی سطحی بررسی شوند و محدوده کار برای افراد غیرمسئول مسدود شود.
ولتاژ تست به‌تدریج و مطابق رویه تجهیز انتخاب می‌شود. هنگام اعمال ولتاژ هیچ بخشی از مدار یا لید لمس نمی‌شود. پس از پایان، تخلیه خودکار دستگاه باید کامل شود و سپس با روش ایمن نبود ولتاژ باقی‌مانده کنترل شود. در کابل بلند یا تجهیز با ظرفیت خازنی بالا، زمان تخلیه می‌تواند قابل توجه باشد.
📈 تفسیر PI، DAR، DD و روند اندازه گیری
عدد مقاومت عایقی به تنهایی ممکن است تحت تأثیر دما و رطوبت باشد. نسبت جذب دی‌الکتریک DAR و شاخص پلاریزاسیون PI تغییر مقاومت در بازه زمانی را نشان می‌دهند. DD برای بررسی جریان تخلیه دی‌الکتریک استفاده می‌شود. بهترین تصمیم نگهداری زمانی حاصل می‌شود که شرایط آزمون ثبت و نتایج دوره‌های مختلف با یک روش ثابت مقایسه شوند.
ثبت دستی و Logging احتمال خطای رونویسی را کاهش می‌دهد. ارتباط USB فقط با DT4900-01 و ارتباط بی‌سیم فقط با Z3210 فعال می‌شود. وجود یا نبود Z3210 باید از روی کد سفارش کامل بررسی شود؛ شباهت بدنه به معنی یکسان‌بودن اقلام بسته نیست.
🧱 طراحی، حمل و شرایط محیطی
دستگاه با محافظ دارای درجه IP40 است و کیف C0212 در حالت بسته درجه IP65 دارد. این IP65 به خود دستگاه هنگام اندازه‌گیری نسبت داده نمی‌شود. بدنه 1.7 کیلوگرمی با هشت باتری برای استفاده میدانی طراحی شده و کیف، لیدها و گیره‌های کدگذاری‌شده جابه‌جایی منظم مجموعه را آسان می‌کنند.
دمای کاری از 20- تا 50 درجه سانتی‌گراد اعلام شده است، ولی میعان مجاز نیست. پس از انتقال از محیط سرد به گرم باید پیش از روشن‌کردن زمان کافی برای هم‌دماشدن داده شود. باتری‌های ضعیف، سطح آلوده عایق و میدان‌های مزاحم می‌توانند نتیجه را تحت تأثیر قرار دهند.
⚖️ مقایسه HIOKI IR5050-90 با مدل‌های نزدیک
| مدل مقایسه‌ای |
تفاوت کاربردی |
| HIOKI IR5051 |
علاوه بر تست عایق ولتاژ بالا، حالت اختصاصی PV برای اندازه گیری ایمن‌تر سامانه خورشیدی در حال تولید دارد. |
| HIOKI IR4059 |
میگر دستی سبک‌تر با سقف 1000 ولت و 4000 مگااهم برای کاربردهای عمومی است؛ جایگزین تستر 5 کیلوولت نیست. |
برای بررسی ساختار محصولات مرتبط از HIOKI Insulation Testers و HIOKI Digital Multimeters استفاده کنید. نشانی و متن پیوندهای داخلی انگلیسی هستند. انتخاب میان IR5050 و IR5051 باید بر اساس وجود یا نبود حالت تخصصی PV، کد بسته، روش انتقال داده و نوع آزمون اصلی انجام شود، نه فقط عدد حداکثر ولتاژ.
📦 اقلام همراه محصول
- لید تست L9850-01
- لید تست L9850-02
- لید تست L9850-03
- گیره سوسماری L9851-01
- گیره سوسماری L9851-02
- گیره سوسماری L9851-03
- کیف حمل C0212
- آداپتور بی سیم Z3210 مطابق کد بسته 90
- هشت باتری AA آلکالاین
- دفترچه راهنما و برگه احتیاط
اقلام بالا به همین کد محصول مربوط‌اند. آداپتور USB، حسگر دما و رطوبت یا تجهیزی که صریحاً نام برده نشده، جزو بسته استاندارد فرض نمی‌شود. پیش از سفارش هر گزینه، شماره فنی و سازگاری آن با HIOKI IR5050-90 کنترل شود.
🛡️ نکات ایمنی و نگهداری
- ایزوله سازی: همه منابع انرژی و مسیرهای برگشت پیش از آزمون قطع و قفل شوند.
- فاصله ایمن: هنگام اعمال ولتاژ 5 کیلوولت هیچ فردی به هادی و لید نزدیک نشود.
- تخلیه: پس از تست تا پایان تخلیه کامل منتظر بمانید و سپس نبود ولتاژ را تأیید کنید.
- رده ایمنی: رده CAT دستگاه، لید و نقطه نصب باید همگی با آزمون سازگار باشند.
- ثبت شرایط: دما، رطوبت، زمان و ولتاژ تست کنار نتیجه ذخیره شوند.
- بازرسی دوره ای: لید فشارقوی و عایق بدنه پیش از هر استفاده کنترل شوند.
🛒 قیمت و خرید تستر عایق ولتاژ بالا 5000 ولت هیوکی مدل HIOKI IR5050-90
این صفحه به‌عنوان مرجع فنی عصرتولز ایجاد شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت حدسی می‌ماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه نمایش داده می‌شود. هنگام استعلام، نام کامل تستر عایق ولتاژ بالا 5000 ولت هیوکی مدل HIOKI IR5050-90، کد IR5050-90، ولتاژ آزمون، نوع تجهیز و نیاز به ارتباط بی‌سیم را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا تستر عایق ولتاژ بالا 5000 ولت هیوکی مدل HIOKI IR5050-90 واقعاً تا 5 کیلوولت تست می‌کند؟
بله؛ در حالت عایق معمولی، ولتاژ تا 5.20 کیلوولت تنظیم و پیش‌فرض 5000 ولت انتخاب می‌شود.
بیشترین مقاومت قابل نمایش چقدر است؟
در تست معمولی و رنج 5000 ولت تا 10 ترااهم نمایش داده می‌شود، اما دقت بخش‌های مختلف رنج یکسان نیست.
آیا Z3210 داخل بسته است؟
کد سفارش رسمی این بسته IR5050-90 است و آداپتور بی‌سیم Z3210 را شامل می‌شود؛ حذف پسوند 90 می‌تواند درباره محتویات بسته ابهام ایجاد کند.
آیا IP65 مربوط به خود دستگاه است؟
خیر؛ IP65 برای کیف C0212 در حالت بسته اعلام شده و حفاظت خود دستگاه با محافظ IP40 است.
چرا قیمت محصول نمایش داده نمی‌شود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای کالای ناموجود قیمت فرضی ثبت نمی‌کند.

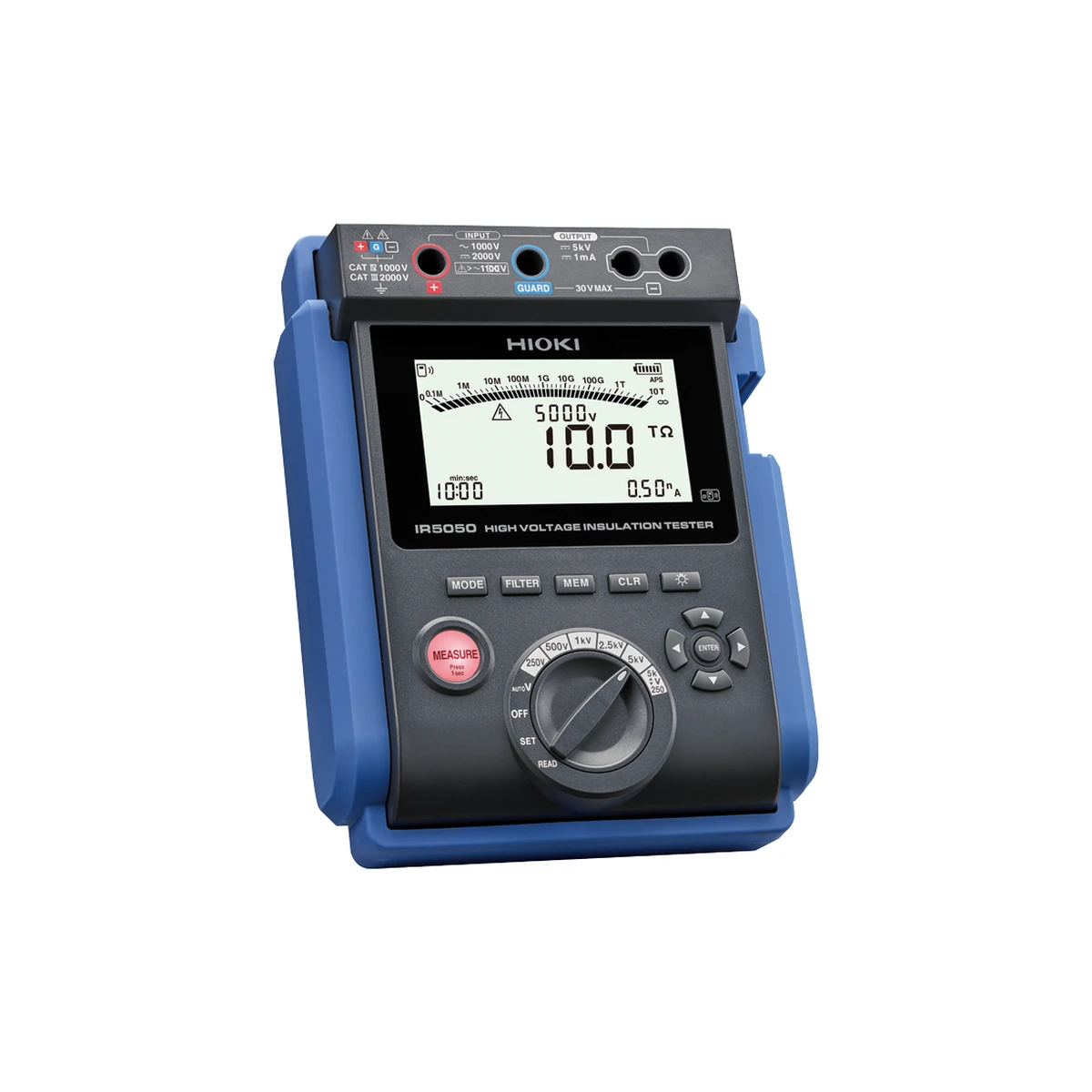

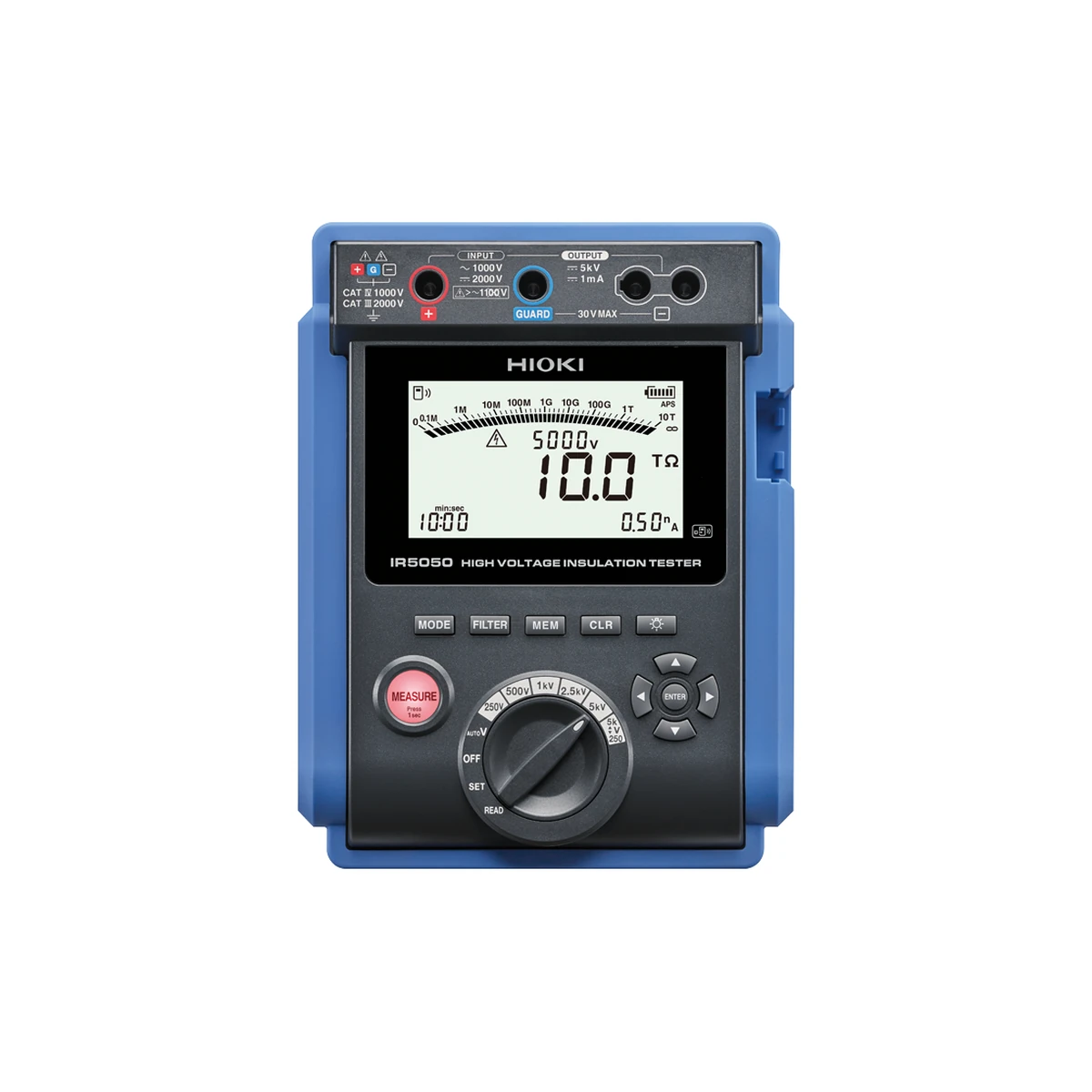

آیا تصاویر به همین مدل تعلق دارند؟
بله؛ تصویر شاخص و گالری از تصاویر رسمی همین مدل انتخاب و بدون استفاده از مدل نزدیک، به نسبت مربع و پس‌زمینه سفید بهینه شده‌اند.
