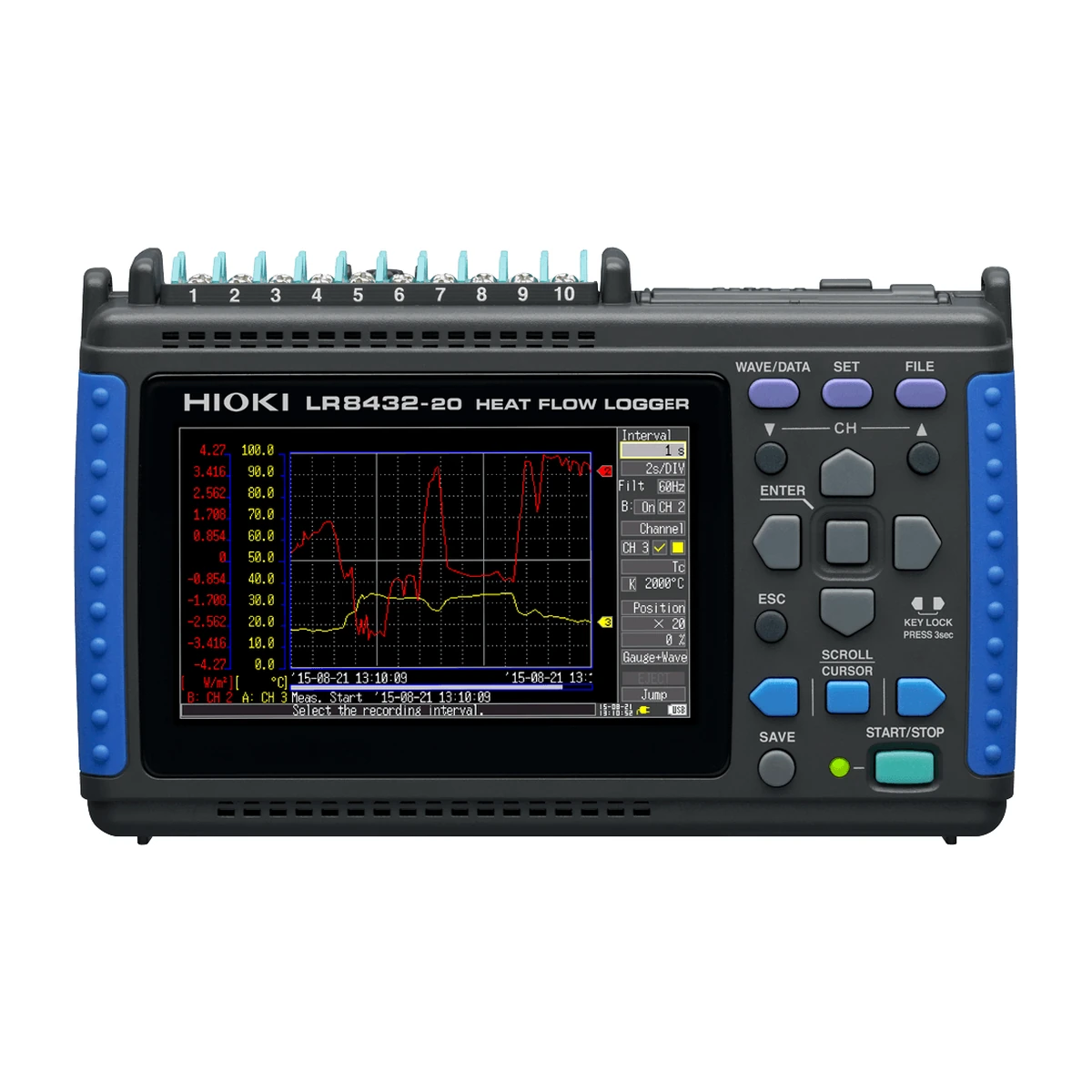

دیتالاگر شار حرارتی 10 کاناله هیوکی مدل HIOKI LR8432-20 دیتالاگر دستی برای مشاهده و ثبت جهت و مقدار انتقال گرما، دما، ولتاژ و پالس در ارزیابی حرارتی خودرو، ساختمان و تجهیزات است. نام، تصاویر و دادههای این صفحه با کد دقیق LR8432-20 تطبیق داده شدهاند تا نسخه پایه، مدل پیشرفته یا دستگاه نزدیک به اشتباه یکی در نظر گرفته نشود.
English name: HIOKI LR8432-20 Ten-Channel Isolated Heat Flow Logger with 10 ms Recording, Voltage and Thermocouple Inputs.
🔍 معرفی و کاربرد دیتالاگر شار حرارتی 10 کاناله هیوکی مدل HIOKI LR8432-20
دیتالاگر شار حرارتی 10 کاناله هیوکی مدل HIOKI LR8432-20 برای ارزیابی انتقال حرارت، عایق کاری، عملکرد سامانه های گرمایش و سرمایش، پایش دمای چندنقطه ای و ثبت هم زمان ولتاژ و پالس طراحی شده است. در انتخاب LCR متر فقط بیشترین فرکانس مهم نیست؛ پارامتر قابل اندازهگیری، سطح سیگنال، امپدانس خروجی، حالت CV یا CC، دقت در امپدانس واقعی قطعه و روش اتصال فیکسچر تعیینکنندهاند.
کد سفارش دقیق این صفحه LR8432-20 و نسخه انگلیسی دستگاه است. LR8432-30 کد زبان دیگری دارد و LR8431-20 محصولی نزدیک اما فاقد مجموعه قابلیت های اختصاصی تحلیل شار حرارتی این مدل است. برای مقایسه صحیح باید شرایط آزمون قطعه با شرایط کار واقعی یا استاندارد تولید هماهنگ باشد. ظرفیت، اندوکتانس و ESR ممکن است با فرکانس، ولتاژ بایاس، دامنه سیگنال و دما تغییر کنند؛ بنابراین عدد بدون ثبت شرایط کامل برای کنترل کیفیت کافی نیست.
⚙️ ویژگیهای کلیدی HIOKI LR8432-20
- 10 کانال آنالوگ ایزوله با ترمینال پیچی M3
- ثبت سریع از 10 میلی ثانیه تا 1 ساعت
- اندازه گیری ولتاژ از ±10 میلی ولت تا ±60 ولت و 1 تا 5 ولت
- پشتیبانی از ترموکوپل های K، J، E، T، N، R، S و B
- تفکیک ولتاژ تا 500 نانوولت و دما تا 0.1 درجه سلسیوس
- چهار کانال پالس با کابل اختیاری 9641
- حافظه داخلی 3.5 مگاورد و ذخیره روی CF یا USB
- نمایشگر رنگی 4.3 اینچ WQVGA با وضوح 480×272
- محاسبه میانگین، Moving Average، انتگرال و ضریب انتقال حرارت
سرعت بالا زمانی ارزشمند است که تکرارپذیری اتصال حفظ شود. فیکسچر چهارترمیناله، جبران Open/Short و کنترل تماس باید متناسب با شکل قطعه انتخاب شوند. در خطوط خودکار، تأخیر مکانیکی، زمان پایدارشدن و ارتباط Handler کنار زمان داخلی اندازهگیری محاسبه میشوند.
📊 جدول مشخصات فنی دیتالاگر شار حرارتی 10 کاناله هیوکی مدل HIOKI LR8432-20
| برند |
HIOKI / هیوکی |
| مدل |
LR8432-20 |
| نوع محصول |
دیتالاگر قابل حمل شار حرارتی، دما و ولتاژ |
| کانال آنالوگ |
10 کانال ایزوله، اسکن هم زمان در هر فاصله ثبت، ترمینال پیچی M3 |
| فاصله ثبت |
10 میلی ثانیه تا 1 ساعت در 19 انتخاب |
| رنج ولتاژ |
±10 میلی ولت تا ±60 ولت و 1 تا 5 ولت |
| حداکثر تفکیک ولتاژ |
500 نانوولت |
| ترموکوپل |
K، J، E، T، N، R، S و B |
| رنج دما |
200- تا 1800 درجه سلسیوس بسته به نوع ترموکوپل |
| حداکثر تفکیک دما |
0.1 درجه سلسیوس |
| حداکثر ورودی آنالوگ |
60 ولت DC |
| ولتاژ بین کانال ها یا تا زمین |
30 ولت AC rms یا 60 ولت DC |
| ورودی پالس |
4 کانال با کابل 9641 و زمین مشترک |
| شمارش تجمعی |
0 تا 1000M پالس |
| سرعت دوران |
0 تا 5000/n دور بر ثانیه؛ n قابل تنظیم از 1 تا 1000 |
| فیلتر |
50 هرتز، 60 هرتز یا خاموش |
| حافظه داخلی |
3.5M-word |
| ذخیره خارجی |
کارت CF یا حافظه USB؛ تضمین عملکرد CF فقط با کارت رسمی HIOKI |
| رابط |
USB 2.0 Mini-B |
| نمایشگر |
TFT رنگی WQVGA اندازه 4.3 اینچ، 480×272 پیکسل |
| توابع حرارتی |
تنظیم حساسیت سنسور، میانگین ساده و متحرک، انتگرال و ضریب انتقال حرارت |
| تغذیه |
آداپتور Z1005، باتری اختیاری 9780 یا ورودی خارجی 10 تا 16 ولت DC |
| کارکرد باتری |
حدود 2.5 ساعت با باتری اختیاری 9780 |
| ابعاد |
176×101×41 میلی متر |
| جرم |
550 گرم بدون باتری 9780 |
دقت پایه معمولاً در شرایط مرجع و محدوده مشخص امپدانس تعریف میشود. فاز، فرکانس، سطح سیگنال و کابل میتوانند دامنه معتبر را تغییر دهند. پیش از تصمیم خرید، نمودار دقت دقیق در نقطه کاری قطعه و سازگاری فیکسچر بررسی شود.
🧭 تنظیم شرایط اندازه گیری
ابتدا پارامتر معادل سری یا موازی بر اساس ماهیت قطعه و استاندارد انتخاب شود. فرکانس و سطح تحریک مطابق دیتاشیت قطعه تنظیم و سپس جبران Open/Short با همان کابل و فیکسچر اجرا شود. تغییر طول کابل یا فیکسچر پس از جبران میتواند نتیجه را جابهجا کند.
برای قطعات کمامپدانس، مقاومت تماس و القای کابل اهمیت زیادی دارد. اتصال چهارترمیناله و حالت کمامپدانس در مدلهای سازگار تکرارپذیری را بهتر میکنند. برای ظرفیتهای کوچک، محافظت Guard، کاهش نویز و ثابتبودن موقعیت قطعه ضروری است.
🏭 استفاده در خط تولید و آزمایشگاه
Comparator و BIN برای دستهبندی سریع قطعات و ارسال نتیجه به کنترلر استفاده میشوند. حد بالا و پایین باید از تلرانس قطعه و عدم قطعیت سیستم گرفته شود، نه فقط یک نمونه مرجع. قبل از شروع شیفت، قطعه مرجع و فیکسچر بررسی و نتایج کنترلی ثبت شوند.
در آزمایشگاه، ذخیره شرایط و نامگذاری پنلها از خطای اپراتور میکاهد. در تولید، قفل تنظیمات و کنترل دسترسی مانع تغییر ناخواسته میشود. کابل ارتباطی و فرمانهای نرمافزاری باید برای همین مدل و نسخه دستورها انتخاب شوند.
⚖️ مقایسه HIOKI LR8432-20 با مدلهای نزدیک
| مدل مقایسهای |
تفاوت کاربردی |
| HIOKI LR8431-20 |
دیتالاگر نزدیک این خانواده است، اما LR8432-20 توابع اختصاصی شار حرارتی، تنظیم حساسیت سنسور و محاسبه ضریب انتقال حرارت را برای تحلیل حرارتی اضافه می کند. |
| HIOKI LR8450 |
ظرفیت توسعه و گزینه های ارتباطی گسترده تری دارد؛ LR8432-20 برای کار قابل حمل، بدنه کوچک و ثبت مستقیم 10 کاناله انتخاب جمع وجورتری است. |
برای مشاهده گروههای مرتبط از HIOKI LCR Meters و HIOKI Digital Multimeters استفاده کنید. متن و نشانی این پیوندهای داخلی انگلیسی هستند. انتخاب باید با قطعه هدف، فرکانس واقعی، سرعت خط، رابط موردنیاز و بودجه انجام شود؛ عدد بزرگتر فرکانس همیشه به معنی انتخاب بهتر نیست.
📦 اقلام همراه محصول
- راهنمای اندازه گیری
- کابل USB مدل L1003
- آداپتور AC مدل Z1005
فیکسچر، پراب، کابل Handler یا رابط اختیاری که در فهرست بالا نیست، جزو بسته پایه محسوب نمیشود. این لوازم بخش مهمی از زنجیره دقت هستند و باید با کانکتور، فرکانس و ابعاد قطعه و مدل HIOKI LR8432-20 سازگار باشند.
🛡️ کنترل کیفیت و نگهداری
- گرم شدن اولیه: زمان توصیهشده پیش از آزمون دقیق رعایت شود.
- جبران فیکسچر: Open/Short با همان کابل و چیدمان اجرا شود.
- قطعه مرجع: صحت سیستم در آغاز شیفت با مرجع مناسب کنترل شود.
- شرایط ثابت: فرکانس، سطح سیگنال، بایاس و دما کنار نتیجه ثبت شوند.
- اتصال تمیز: کانکتورها و سطوح تماس بدون اکسید و آلودگی باشند.
- نسخه تنظیمات: پنل تولید قفل و تغییرها مستندسازی شوند.
🛒 قیمت و خرید دیتالاگر شار حرارتی 10 کاناله هیوکی مدل HIOKI LR8432-20
این صفحه بهعنوان مرجع فنی عصرتولز ساخته شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت فرضی باقی میماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه درج میشود. هنگام استعلام، نام کامل دیتالاگر شار حرارتی 10 کاناله هیوکی مدل HIOKI LR8432-20، کد LR8432-20، فرکانس، پارامترها و فیکسچر موردنیاز را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً برای HIOKI LR8432-20 است؟
بله؛ نام، تصاویر، مشخصات و تفاوت نسخهها با همین مدل رسمی تطبیق داده شدهاند.
آیا فیکسچر همراه دستگاه است؟
خیر، مگر آنکه در بخش اقلام همراه صریحاً نوشته شده باشد. فیکسچر باید جدا و متناسب با قطعه انتخاب شود.
چرا جبران Open و Short مهم است؟
چون امپدانس کابل و فیکسچر به نتیجه افزوده میشود و جبران، اثر آن را در شرایط همان چیدمان کاهش میدهد.
آیا بیشترین فرکانس همیشه بهتر است؟
خیر؛ فرکانس باید با استاندارد قطعه و شرایط کاربرد هماهنگ باشد و دقت در امپدانس هدف اهمیت بیشتری دارد.
چرا قیمت نمایش داده نمیشود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای محصول ناموجود قیمت حدسی ثبت نمیکند.
آیا تصاویر رسمی و دقیقاند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع با پسزمینه سفید بهینه شدهاند.
