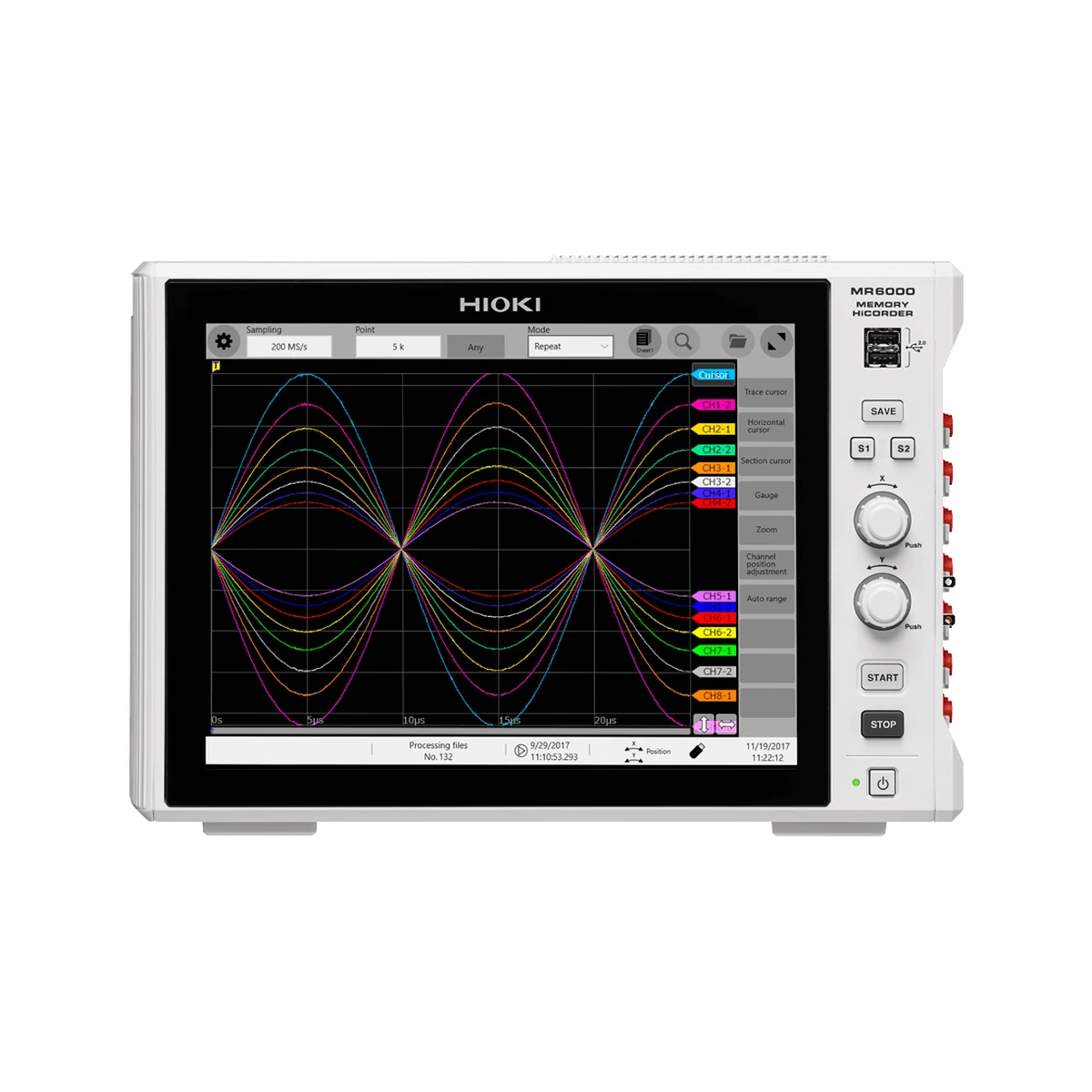

رکوردر حافظه دار 200MS/s هیوکی مدل HIOKI MR6000 یک رکوردر حرفهای برای ثبت، نمایش و تحلیل شکل موج در آزمونهای صنعتی و آزمایشگاهی است. این معرفی بر اساس مدل دقیق MR6000 نوشته شده و تعداد شیار، نرخ نمونهبرداری، حافظه، ابعاد و اقلام آن با مدلهای مشابه جابهجا نشدهاند.
English name: HIOKI MR6000 Memory HiCorder, 200 MS/s Simultaneous Sampling, 32 Analog or 128 Logic Channels and 1 G-word Memory.
🔍 معرفی تخصصی رکوردر حافظه دار 200MS/s هیوکی مدل HIOKI MR6000
پلتفرم پرسرعت برای مشاهده گذراهای کوتاه، تحلیل شکل موج و آزمون توسعهای قطعات قدرت، موتور، اینورتر و سامانههای الکترومکانیکی. این دستگاه برای زمانی مناسب است که یک مولتیمتر یا اسیلوسکوپ معمولی پاسخ کامل نمیدهد و لازم است چند سیگنال در یک محور زمانی ثبت، مقایسه و مستند شوند. ساختار ماژولار اجازه میدهد ورودی متناسب با ولتاژ، جریان، دما، کرنش، فرکانس یا منطق انتخاب شود.
ارزش واقعی رکوردر حافظهدار فقط در عدد سرعت خلاصه نمیشود. ایزولاسیون ورودی، عمق حافظه، تعداد کانال همزمان، روش ذخیره، امکان کنترل شبکه و سازگاری ماژول با دامنه سیگنال بر کیفیت نتیجه اثر مستقیم دارند. پیش از سفارش باید نقشه کانال و شرایط ایمنی پروژه تهیه شود.
⚙️ ویژگیهای کلیدی HIOKI MR6000
- نوع دستگاه: رکوردر حافظه دار پرسرعت ماژولار
- کاربری اصلی: ثبت گذرا، پایش طولانی و تحلیل شکل موج چندکاناله
- ساختار ورودی: ماژولار و قابل پیکربندی متناسب با پروژه
- مدیریت داده: نمایش محلی، ذخیره فایل و انتقال به رایانه
- تحلیل: بررسی روند زمانی، بزرگنمایی، محاسبات و مقایسه کانالها
- ردیابی: امکان ثبت نام کانال، واحد مهندسی و تنظیمات کنار داده خام
در انتخاب پیکربندی، بیشینه نرخ نمونهبرداری تنها وقتی در دسترس است که ماژول و تعداد کانال با آن سازگار باشند. همچنین ظرفیت کانال اعلامشده به معنی نصب بودن همه ورودیها روی دستگاه پایه نیست؛ ماژولها باید مطابق نیاز جداگانه انتخاب شوند.
📊 جدول مشخصات فنی رکوردر حافظه دار 200MS/s هیوکی مدل HIOKI MR6000
| برند |
HIOKI / هیوکی |
| مدل دقیق |
MR6000 |
| نوع محصول |
رکوردر حافظه دار پرسرعت ماژولار |
| تعداد شیار ورودی |
حداکثر 8 ماژول ورودی |
| حداکثر کانال |
32 کانال آنالوگ با U8975 یا 128 کانال منطقی با 8973 |
| بیشترین نرخ نمونه برداری |
200 مگاسمپل بر ثانیه روی همه کانالها با ماژول U8976 |
| نمونه برداری خارجی |
تا 10 مگاسمپل بر ثانیه |
| حافظه |
1 گیگاواژه |
| حالت ثبت |
Normal و Envelope |
| ذخیره سازی |
کارت SD، هفت درگاه USB و یک حافظه داخلی SSD/HDD؛ پشتیبانی از FTP |
| نمایشگر |
TFT رنگی 12.1 اینچ XGA با وضوح 1024×768 |
| ارتباط |
LAN، USB، SD، SATA و خروجی مانیتور |
| تغذیه |
100 تا 240 ولت AC، حداکثر توان مصرفی 300VA |
| ابعاد |
تقریباً 353×235×154.8 میلیمتر |
| وزن |
تقریباً 6.5 کیلوگرم برای دستگاه پایه |
مقادیر جدول به دستگاه پایه و آرایشهای رسمی سازگار مربوط است. پهنای باند، دقت، دامنه ورودی و رده ایمنی نهایی را ماژول انتخابی تعیین میکند. بنابراین استعلام باید همراه با نوع سیگنال، دامنه، تعداد کانال و سرعت موردنیاز انجام شود.
🧩 طراحی درست کانالها و انتخاب ماژول
بهترین روش این است که پیش از خرید، فهرستی شامل نام سیگنال، کمیت، حداقل و حداکثر دامنه، سرعت تغییر، ولتاژ نسبت به زمین و محل نصب تهیه شود. سپس کانالها بر اساس ماژول سازگار گروهبندی شوند. این کار از خرید ماژول اضافی یا انتخاب ورودی نامناسب جلوگیری میکند.
برای جریان، پراب یا سنسور سازگار و منبع تغذیه آن باید جداگانه بررسی شود. در اندازهگیری دما نوع ترموکوپل، جبران اتصال سرد و مسیر سیم اهمیت دارد. در سیگنالهای قدرت نیز حد مجاز ورودی و ولتاژ کانال نسبت به زمین باید مستقل از دامنه نمایشی کنترل شود.
⏱️ نرخ نمونه برداری، حافظه و تریگر
نرخ نمونهبرداری باید چند برابر سریعتر از کوتاهترین رویداد مورد انتظار انتخاب شود. سرعت پایین میتواند پیک یا قطع کوتاه را حذف کند و سرعت بیدلیل بالا حافظه را زود پر میکند. ثبت آزمایشی کوتاه پیش از آزمون اصلی، مناسب بودن نرخ و دامنه را نشان میدهد.
تریگر درست باعث میشود حافظه پیرامون رویداد مهم مصرف شود. منبع تریگر، سطح، شیب، پیشتریگر و پستریگر باید با هدف آزمون هماهنگ باشند. برای پایش بلندمدت نیز ظرفیت رسانه، برق پشتیبان، نامگذاری فایل و زمانبندی ذخیره دورهای از قبل مشخص شوند.
🔌 ذخیره سازی و انتقال داده
فایل خام، تنظیمات دستگاه و نسخه تحلیلشده باید جداگانه نگهداری شوند. هنگام ثبت مستقیم روی رسانه، سرعت نوشتن و سازگاری حافظه اهمیت دارد و استفاده از رسانه تأییدشده سازنده ریسک توقف ثبت را کاهش میدهد. جدا کردن حافظه پیش از پایان صحیح ذخیره ممکن است فایل را ناقص کند.
برای کنترل شبکهای، آدرس IP، سطح دسترسی، ظرفیت رایانه میزبان و ساعت مرجع پیش از آزمون تنظیم شوند. در پروژههای چنددستگاهی، همگامسازی زمان ضروری است؛ زیرا حتی اختلاف کوچک میتواند نتیجه تحلیل علت و معلول میان جریان، ولتاژ، دما و فرمان کنترلی را تغییر دهد.
🛡️ ایمنی، نویز و کیفیت اندازه گیری
پیش از اتصال، رده اندازهگیری، ولتاژ مجاز ورودی و ولتاژ نسبت به زمین برای هر ماژول کنترل شوند. کابل سیگنال از کابل قدرت فاصله داشته باشد و حلقه اضافه نزدیک اینورتر، کنتاکتور یا موتور ایجاد نشود. بدنه، کانکتور و عایق پراب باید سالم و خشک باشند.
فیلتر دیجیتال یا میانگینگیری میتواند نویز را کاهش دهد، اما تنظیم بیش از حد ممکن است رویداد سریع را پنهان کند. یک کانال مرجع و آزمون بدون بار کمک میکند نویز محیط از رفتار واقعی تجهیز جدا شود. محدوده عمودی نیز باید طوری تنظیم شود که اشباع رخ ندهد و تفکیک مفید حفظ شود.
🧪 روال پیشنهادی استفاده
- تعریف هدف: رویداد، مدت ثبت و خروجی مورد انتظار مشخص شود.
- تطبیق مدل: کد MR6000 روی بدنه و پیشفاکتور بررسی شود.
- نقشه کانال: کمیت، دامنه، سرعت و رده ایمنی هر ورودی ثبت شود.
- انتخاب تجهیزات: ماژول، سنسور و کابل دقیق برای هر کانال تعیین شوند.
- بازرسی اتصال: عایق، زمین، قطبیت و مسیر کابل کنترل شوند.
- تنظیم ثبت: رنج، نرخ، طول رکورد، تریگر و نام کانال وارد شوند.
- آزمون مقدماتی: چند سیگنال شناختهشده برای تشخیص نویز و اشباع ثبت شوند.
- ثبت اصلی: وضعیت حافظه، برق، ساعت و خطای دستگاه پایش شود.
- آرشیو: داده خام، تنظیمات و گزارش آزمون کنار هم ذخیره شوند.
⚖️ مقایسه با محصولات مشابه
MR6000 سریعترین مدل این گروه با نرخ 200 MS/s و حافظه 1 G-word است؛ MR8848 نرخ 20 MS/s و چاپگر A4 اختیاری دارد و MR8827 برای تعداد بیشتر شیار ورودی طراحی شده است.
| مدل |
مزیت شاخص |
انتخاب مناسب |
| MR8848 |
هشت شیار و چاپگر A4 اختیاری |
عیبیابی و مستندسازی صنعتی |
| MR6000 |
200 MS/s و حافظه 1 G-word |
رویدادهای بسیار سریع و تحقیق و توسعه |
| MR8827 |
16 شیار ورودی |
آزمون ثابت پرتعداد |
| MR8875 |
ابعاد و وزن مناسب حمل |
سرویس میدانی و آزمون خودرو |
برای تکمیل سامانه میتوانید گروههای مرتبط عصرتولز شامل HIOKI Data Loggers and Recorders، Power Analyzers and Power Quality و HIOKI Current Probe Sensors را بررسی کنید.
📦 اقلام همراه محصول
- کابل برق
- راهنمای شروع سریع
- برگه احتیاط کاربری
- پنل خالی شیار
دستگاه پایه بدون ماژول ورودی قابل استفاده اندازهگیری نیست. این صفحه فقط مربوط به MR6000 است و قابلیت اختصاصی MR6000-01 به آن نسبت داده نشده است. ماژول، پراب جریان، ترموکوپل، کارت حافظه و کابل تخصصی تنها زمانی همراه هستند که صریحاً در پیشفاکتور ذکر شده باشند.
🛒 قیمت و خرید رکوردر حافظه دار 200MS/s هیوکی مدل HIOKI MR6000
رکوردر حافظه دار 200MS/s هیوکی مدل HIOKI MR6000 تا تأیید موجودی واقعی در عصرتولز بهصورت ناموجود و بدون قیمت فرضی ثبت میشود. برای استعلام دقیق، تعداد کانال، نوع سیگنال، بیشترین فرکانس، ولتاژ به زمین، مدت ثبت و فهرست ماژولها را اعلام کنید تا پیکربندی کامل بررسی شود.
قیمت نهایی به دستگاه پایه، تعداد و نوع ماژول، حافظه، چاپگر، حسگر و کابلها وابسته است. پس از تأمین معتبر، وضعیت و قیمت در همین نشانی انگلیسی بهروزرسانی خواهد شد. تفاوت پسوند مدل مهم است و نباید تجهیز نزدیک را جایگزین مدل سفارششده در نظر گرفت.
❓ سوالات متداول (FAQ)
آیا HIOKI MR6000 بدون ماژول ورودی اندازه گیری میکند؟
خیر؛ دستگاه پایه برای دریافت سیگنال به ماژول سازگار با کمیت و سرعت پروژه نیاز دارد.
آیا بیشترین تعداد کانال با بیشترین سرعت همزمان قابل استفاده است؟
همیشه خیر؛ ظرفیت واقعی به مدل ماژول، تعداد کانال فعال و حالت ثبت وابسته است.
چگونه نرخ نمونه برداری انتخاب شود؟
نرخ باید چند برابر سریعتر از کوتاهترین تغییر مهم باشد و با آزمون مقدماتی تأیید شود.
آیا هر کارت حافظهای مناسب ثبت طولانی است؟
برای داده مهم، رسانه تأییدشده HIOKI به دلیل سرعت نوشتن و سازگاری مطمئنتر است.
آیا اقلام جانبی همراه دستگاه هستند؟
فقط اقلام فهرستشده همراهاند؛ ماژولها، سنسورها و گزینههای اختیاری باید جداگانه سفارش داده شوند.
چرا قیمت محصول درج نشده است؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی نمایش نمیدهد.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: MR6000
- نوع: رکوردر حافظه دار پرسرعت ماژولار
- تعداد شیار ورودی: حداکثر 8 ماژول ورودی
- حداکثر کانال: 32 کانال آنالوگ با U8975 یا 128 کانال منطقی با 8973
- بیشترین نرخ نمونه برداری: 200 مگاسمپل بر ثانیه روی همه کانالها با ماژول U8976
- نمونه برداری خارجی: تا 10 مگاسمپل بر ثانیه
- حافظه: 1 گیگاواژه
- حالت ثبت: Normal و Envelope
- ذخیره سازی: کارت SD، هفت درگاه USB و یک حافظه داخلی SSD/HDD؛ پشتیبانی از FTP
- نمایشگر: TFT رنگی 12.1 اینچ XGA با وضوح 1024×768
- ارتباط: LAN، USB، SD، SATA و خروجی مانیتور
- تغذیه: 100 تا 240 ولت AC، حداکثر توان مصرفی 300VA
- ابعاد: تقریباً 353×235×154.8 میلیمتر
- وزن: تقریباً 6.5 کیلوگرم برای دستگاه پایه
