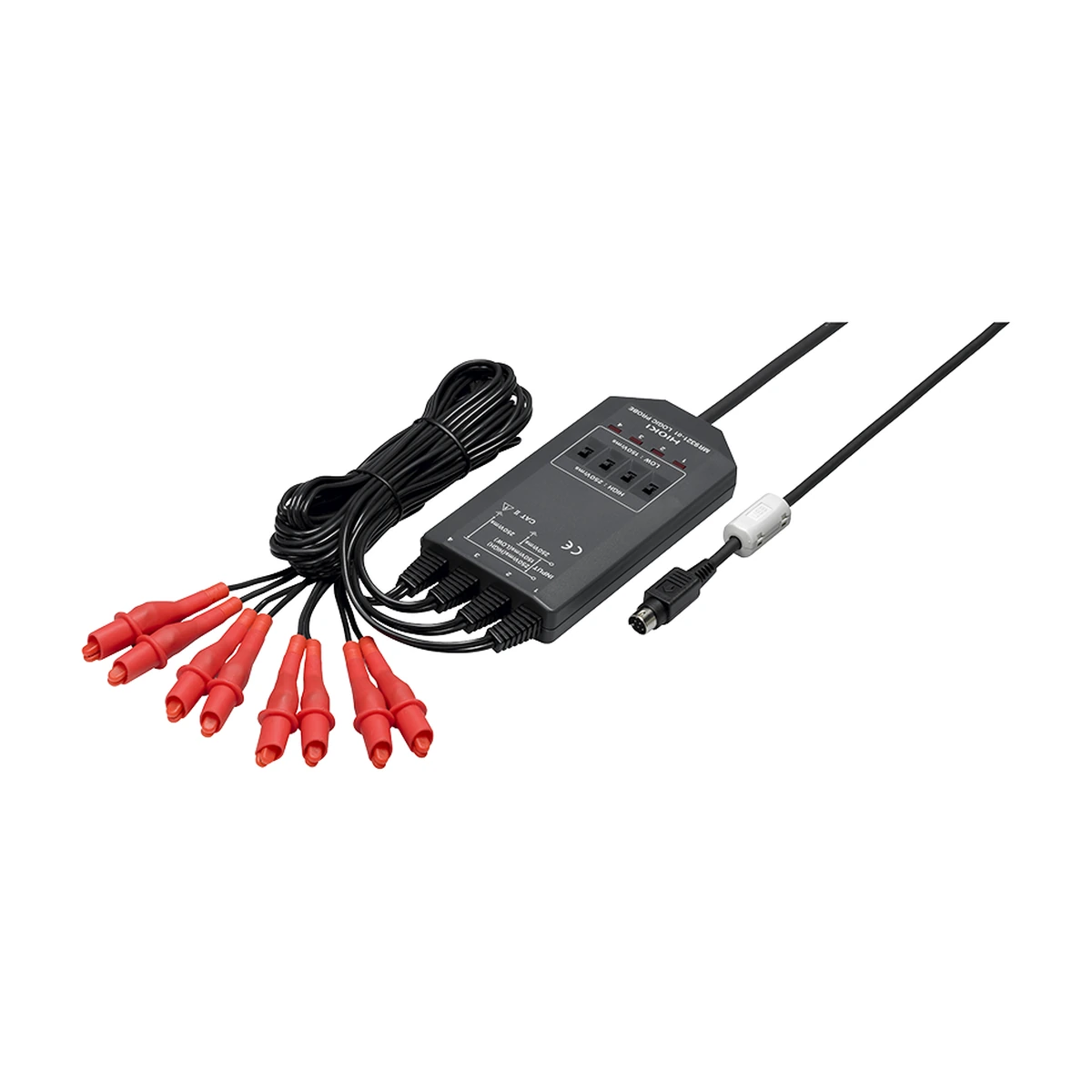

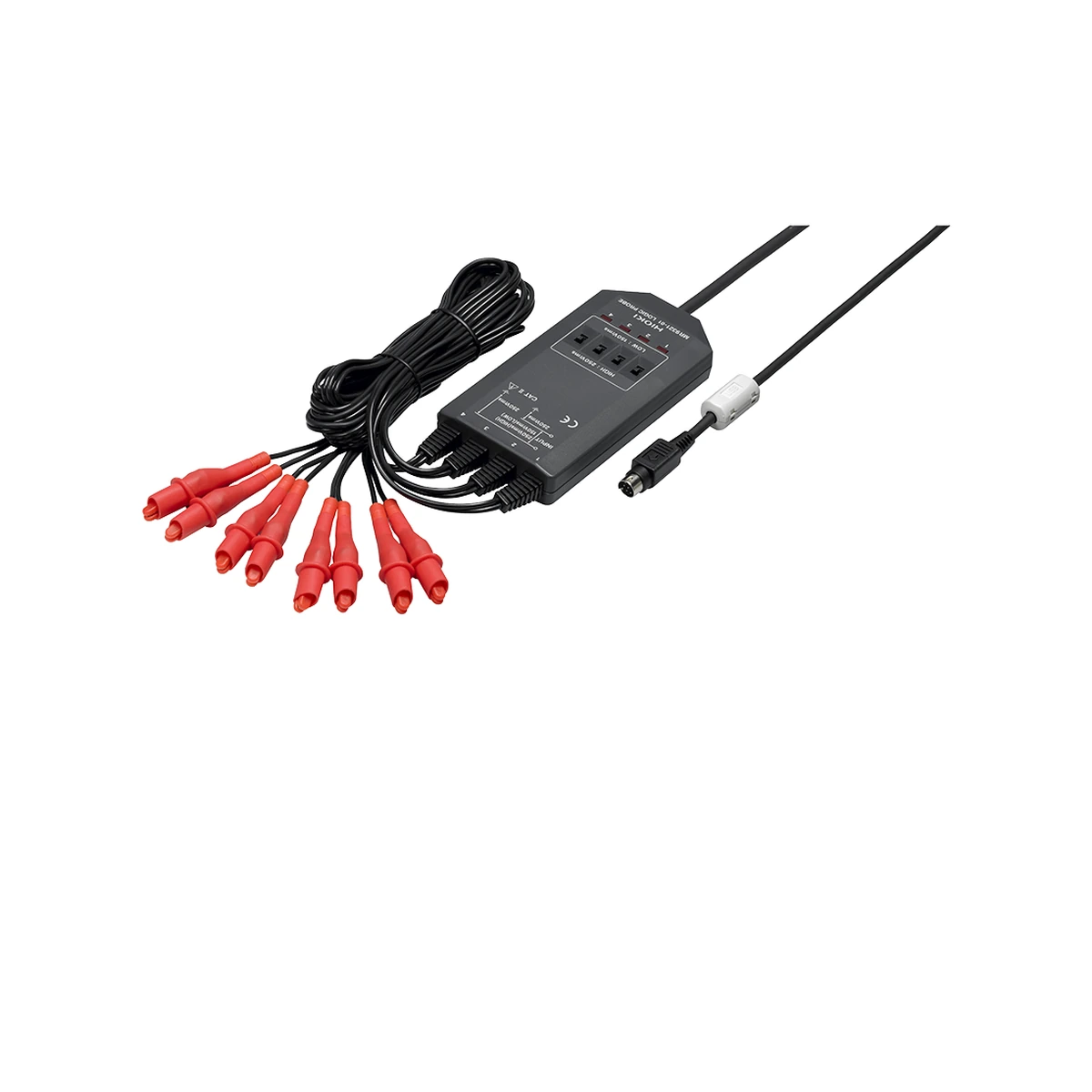

پراب منطقی ایزوله چهار کاناله هیوکی مدل HIOKI MR9321-01 پراب چهار کاناله ایزوله برای ثبت وضعیت تحریک رله AC/DC، تشخیص ولتاژ شبکه و آشکارسازی قطعی برق با Memory HiCorder است. این صفحه فقط به مدل دقیق MR9321-01 مربوط است و تصویر، کانکتور، سرعت پاسخ و نوع ایزولاسیون آن با مدل نزدیک جابه جا نشده اند.
English name: HIOKI MR9321-01 Four-Channel Isolated Logic Probe for AC/DC Relay Drive and Power Interruption Detection.
🧠 معرفی و کاربرد پراب منطقی ایزوله چهار کاناله هیوکی مدل HIOKI MR9321-01
پراب منطقی ایزوله چهار کاناله هیوکی مدل HIOKI MR9321-01 برای تبدیل وضعیت الکتریکی به داده منطقی High/Low در رکوردر حافظه دار طراحی شده است. به جای ثبت دامنه پیوسته شکل موج، پراب عبور سیگنال از آستانه را ثبت می کند؛ بنابراین برای تحلیل ترتیب فرمان، زمان عملکرد رله، پالس دیجیتال یا وقوع قطعی مناسب است.
MR9321-01 کانال های ایزوله و دو رنج High/Low دارد. کانکتور سمت دستگاه آن با MR9321 متفاوت است و باید قبل از خرید شکل ترمینال Memory HiCorder بررسی شود. در انتخاب پراب منطقی، تعداد کانال تنها معیار نیست. زمین مشترک یا ایزوله، دامنه مجاز، نوع کانکتور، آستانه و کوتاه ترین پالس قابل تشخیص باید با مدار و Memory HiCorder تطبیق داده شوند.
⚙️ ویژگی های کلیدی HIOKI MR9321-01
- مدل دقیق: MR9321-01
- نوع: پراب منطقی ایزوله تشخیص AC/DC و قطع برق
- ثبت: وضعیت High/Low در محور زمان
- کاربرد: عیب یابی توالی کنترل و هم بستگی فرمان با سیگنال آنالوگ
- سازگاری: نیازمند ترمینال کوچک سازگار Memory HiCorder
- کنترل ایمنی: رعایت دامنه و آرایش زمین هر کانال
مزیت ثبت منطقی در کنار ولتاژ، جریان یا ارتعاش این است که مهندس می تواند زمان صدور فرمان را با پاسخ فیزیکی دستگاه مقایسه کند. این روش برای یافتن تأخیر کنتاکتور، خطای PLC یا افت کوتاه تغذیه بسیار کاربردی است.
📊 جدول مشخصات فنی پراب منطقی ایزوله چهار کاناله هیوکی مدل HIOKI MR9321-01
| برند |
HIOKI / هیوکی |
| مدل |
MR9321-01 |
| نوع محصول |
پراب منطقی ایزوله تشخیص AC/DC و قطع برق |
| تعداد کانال |
4 کانال؛ ایزوله بین دستگاه و کانال ها و میان کانال ها |
| نوع ورودی |
تشخیص سیگنال تحریک رله AC یا DC و قطع برق |
| رنج ها |
HIGH و LOW قابل انتخاب |
| مقاومت ورودی |
حداقل 100kΩ در HIGH؛ حداقل 30kΩ در LOW |
| تشخیص H در HIGH |
170 تا 250VAC یا ±70 تا 250VDC |
| تشخیص H در LOW |
60 تا 150VAC یا ±20 تا 150VDC |
| تشخیص L در HIGH |
0 تا 30VAC یا ±0 تا 43VDC |
| تشخیص L در LOW |
0 تا 10VAC یا ±0 تا 15VDC |
| زمان پاسخ |
افزایش حداکثر 1ms؛ کاهش حداکثر 3ms |
| حداکثر ورودی |
250Vrms در HIGH؛ 150Vrms در LOW |
| ابعاد |
62×128×20mm |
| جرم |
300g برای MR9321-01 |
| طول کابل |
کابل دستگاه 1.5m؛ کابل ورودی 1m |
حداکثر ورودی مرز جلوگیری از آسیب است و نباید به عنوان محدوده عادی هدف استفاده شود. آستانه تشخیص نیز با مقدار نمایش داده شده یک مولتی متر یکسان نیست؛ پراب خروجی دودویی ایجاد می کند و دامنه واقعی شکل موج را گزارش نمی دهد.
🔌 دیجیتال، کنتاکت و Open Collector
در حالت Digital، سطح ولتاژ با آستانه انتخابی مقایسه می شود. آستانه باید به اندازه کافی بالاتر از نویز و پایین تر از سطح High معتبر باشد. انتخاب نامناسب می تواند سوئیچ کاذب یا از دست رفتن پالس ایجاد کند.
در حالت Contact، مقاومت مسیر باز و بسته ملاک تشخیص است و Pull-up داخلی پراب به کار می رود. خروجی Open Collector نیز در همین حالت قابل بررسی است. اتصال یک منبع ولتاژ خارجی به ورودیی که برای کنتاکت تنظیم شده باید فقط مطابق راهنمای مدل انجام شود.
⏱️ زمان پاسخ و ثبت پالس
حداقل عرض پالس تعیین می کند کوتاه ترین رویدادی که پراب می تواند مطمئن تشخیص دهد چقدر است. نرخ نمونه برداری و تنظیم رکوردر نیز باید با آن هماهنگ باشد؛ پراب سریع در کنار ثبت کند، رویداد کوتاه را در فایل نهایی تضمین نمی کند.
برای تحلیل ترتیب ماشین، یک کانال فرمان PLC، یک کانال بازخورد رله و سیگنال آنالوگ موتور را هم زمان ثبت کنید. پیش تریگر کمک می کند شرایط قبل از خطا نیز حفظ شود. نام کانال، آستانه و حالت ورودی باید کنار فایل پروژه ثبت شوند.
🛡️ ایزولاسیون و زمین مشترک
در پراب زمین مشترک، نقاط مرجع کانال ها به یکدیگر متصلاند. اتصال آن ها به مدارهایی با پتانسیل مرجع متفاوت می تواند خطا، جریان ناخواسته یا آسیب ایجاد کند. پیش از اتصال چند کانال، هم پتانسیل بودن زمین ها با روش ایمن تأیید شود.
در مدل ایزوله نیز حدود ولتاژ ورودی و شرایط عایقی باید رعایت شوند. ایزولاسیون مجوز عبور از دامنه یا کار بدون تجهیزات حفاظتی نیست. بدنه، کابل و سرهای اتصال پیش از هر آزمون بررسی و اتصال روی مدار بی برق آماده شود.
🧭 کانکتور و سازگاری Memory HiCorder
مدل های ظاهراً مشابه هیوکی می توانند کانکتور بزرگ یا کوچک داشته باشند. کد کامل MR9321-01 و شکل ترمینال رکوردر باید پیش از خرید کنترل شوند. استفاده از تبدیل تنها زمانی مجاز است که سازنده آن را برای هر دو مدل مشخص کرده باشد.
برای رکوردرهای ماژولار، وجود ماژول یا ورودی Logic سازگار نیز لازم است. تعداد پورت فیزیکی، تعداد کانال در هر پراب و ظرفیت ثبت هم زمان باید در نقشه کانال پروژه لحاظ شوند.
🧪 روال پیشنهادی استفاده
- تعریف رویداد: ولتاژ، کنتاکت، پالس یا قطعی مشخص شود.
- تطبیق مدل: کد MR9321-01 و ترمینال رکوردر کنترل شوند.
- بررسی زمین: مشترک یا ایزوله بودن مدارها تعیین شود.
- انتخاب حالت: Digital، Contact یا رنج مناسب تنظیم شود.
- تنظیم آستانه: با سطح High/Low واقعی مدار هماهنگ شود.
- بازرسی کابل: شکستگی، آلودگی و شلی اتصال بررسی شود.
- آزمون مرجع: حالت باز و بسته یا سطح معلوم ثبت شود.
- تریگر: پیش تریگر و طول ثبت متناسب با خطا انتخاب شوند.
- مستندسازی: حالت، آستانه و نقشه کانال ذخیره شوند.
⚖️ مقایسه با مدل های مشابه
| مدل |
تفاوت کاربردی |
| HIOKI 9320-01 |
برای دیجیتال/کنتاکت تا 50VDC است و کانال ها زمین مشترک دارند. |
| HIOKI 9327 |
برای پالس پرسرعت 100ns است اما ورودی ایزوله ولتاژ شبکه نیست. |
| HIOKI MR9321 |
کانکتور سمت دستگاه متفاوت دارد و وزن رسمی آن 320g است. |
برای مشاهده گزینه های مرتبط عصرتولز از HIOKI Logic Probes، HIOKI Data Loggers and Recorders و HIOKI Differential Probes استفاده کنید. تمام پیوندهای داخلی با نشانی انگلیسی درج شده اند.
📦 اقلام همراه
Memory HiCorder، ماژول ورودی، تبدیل کانکتور و لوازمی که صریحاً در فهرست بالا نیامده اند جداگانه محسوب می شوند. محتویات پیش فاکتور نهایی ملاک تحویل است.
🛒 قیمت و خرید پراب منطقی ایزوله چهار کاناله هیوکی مدل HIOKI MR9321-01
پراب منطقی ایزوله چهار کاناله هیوکی مدل HIOKI MR9321-01 تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی ثبت می شود. برای استعلام، مدل رکوردر، شکل ترمینال، تعداد کانال، نوع سیگنال، دامنه و کوتاه ترین پالس را اعلام کنید.
پس از تأمین معتبر، قیمت در همین نشانی انگلیسی به روز می شود. تفاوت پسوند و کانکتور مهم است و عصرتولز مدل نزدیک را بدون تأیید سازگاری جایگزین نمی کند.
❓ سوالات متداول (FAQ)
آیا HIOKI MR9321-01 دامنه کامل موج را نشان می دهد؟
خیر؛ این پراب وضعیت High/Low را ثبت می کند. برای شکل موج آنالوگ باید ورودی یا پراب مناسب دیگری استفاده شود.
آیا همه کانال ها ایزولهاند؟
فقط اگر در جدول همین مدل صریحاً ذکر شده باشد؛ برخی پراب ها زمین مشترک دارند.
آیا کانکتور همه مدل ها یکسان است؟
خیر؛ حتی پسوند -01 می تواند نوع کانکتور سمت رکوردر را تغییر دهد.
چرا حداقل عرض پالس مهم است؟
پالس کوتاه تر از پاسخ پراب ممکن است تشخیص داده نشود.
آیا لوازم رکوردر همراهاند؟
خیر، فقط اقلام فهرست شده همراه پراب هستند.
چرا قیمت درج نشده است؟
موجودی تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی نمایش نمی دهد.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: MR9321-01
- نوع: پراب منطقی ایزوله تشخیص AC/DC و قطع برق
- تعداد کانال: 4 کانال؛ ایزوله بین دستگاه و کانال ها و میان کانال ها
- نوع ورودی: تشخیص سیگنال تحریک رله AC یا DC و قطع برق
- رنج ها: HIGH و LOW قابل انتخاب
- مقاومت ورودی: حداقل 100kΩ در HIGH؛ حداقل 30kΩ در LOW
- تشخیص H در HIGH: 170 تا 250VAC یا ±70 تا 250VDC
- تشخیص H در LOW: 60 تا 150VAC یا ±20 تا 150VDC
- تشخیص L در HIGH: 0 تا 30VAC یا ±0 تا 43VDC
- تشخیص L در LOW: 0 تا 10VAC یا ±0 تا 15VDC
- زمان پاسخ: افزایش حداکثر 1ms؛ کاهش حداکثر 3ms
- حداکثر ورودی: 250Vrms در HIGH؛ 150Vrms در LOW
- ابعاد: 62×128×20mm
- جرم: 300g برای MR9321-01
- طول کابل: کابل دستگاه 1.5m؛ کابل ورودی 1m
