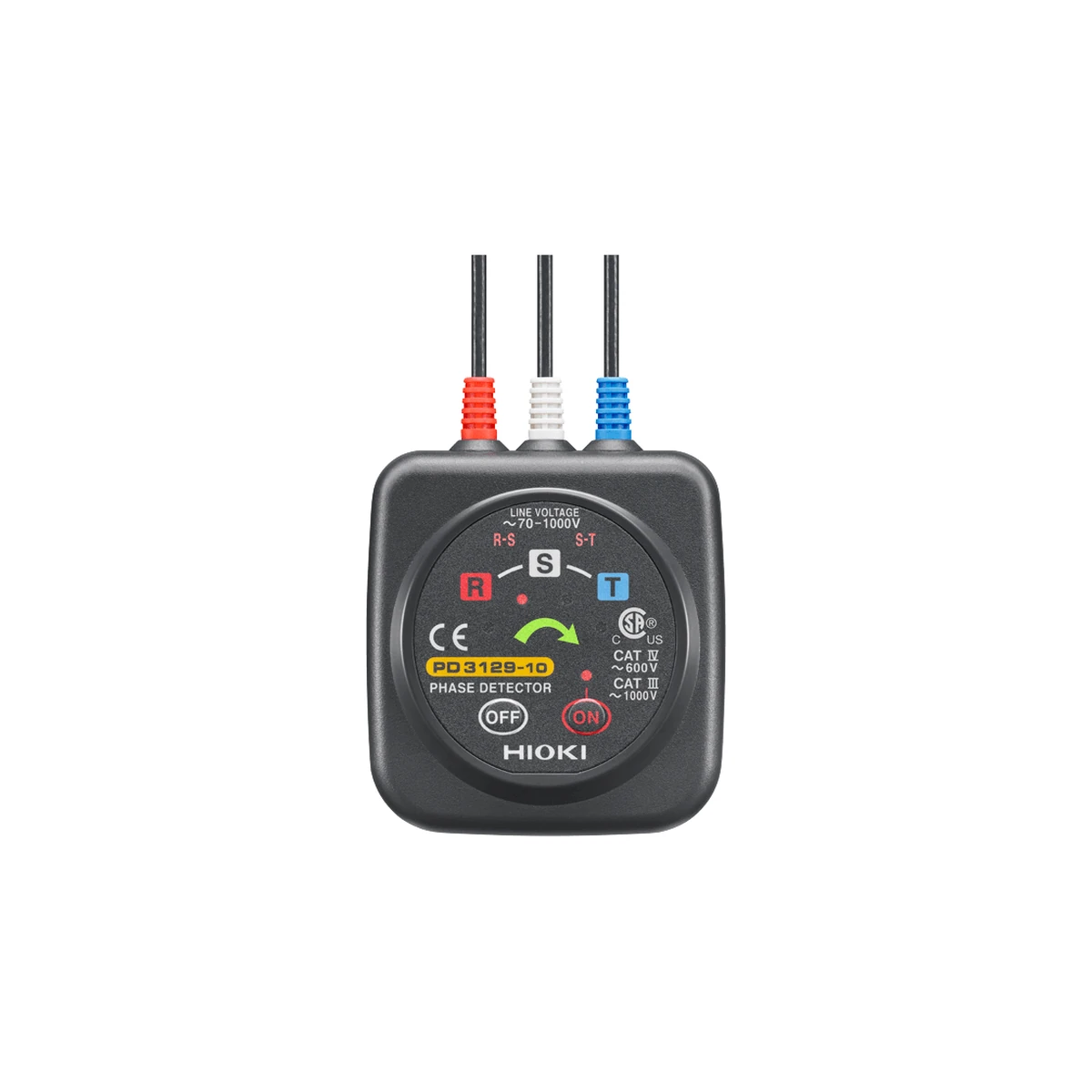

توالی سنج فاز 1000 ولت هیوکی مدل HIOKI PD3129-10 توالی فاز مثبت یا معکوس را با کلیپسکردن روی عایق کابلهای سهفاز از 70 تا 1000 ولت نمایش میدهد و برای هادیهای قطورتر طراحی شده است. این صفحه با کد کامل PD3129-10 تطبیق داده شده است تا مدلهای نزدیک با رنج، قطر کلیپس یا نوع عملکرد متفاوت به اشتباه یکی تلقی نشوند.
English name: HIOKI PD3129-10 Non-Contact Phase Detector with Large Clips for 70 to 1000 V AC.
🔍 معرفی و کاربرد توالی سنج فاز 1000 ولت هیوکی مدل HIOKI PD3129-10
توالی سنج فاز 1000 ولت هیوکی مدل HIOKI PD3129-10 ابزاری برای تشخیص سریع و ایمنتر وضعیت الکتریکی است. پسوند 10 واقعی و تعیینکننده است: PD3129-10 کلیپس بزرگ برای قطر 7 تا 40 میلیمتر و سقف 1000 ولت دارد؛ PD3129 پایه تا 600 ولت و قطر 17 میلیمتر است. این دو محصول یکی نیستند. این گروه ابزار مکمل روشهای ایزولهسازی و اندازهگیریاند و نباید تنها بر پایه یک چراغ یا بوق درباره بیخطر بودن مدار تصمیم گرفت.
سه کلیپس روی عایق هادیها قرار میگیرند. جهت چرخش LED و الگوی بوق، توالی مثبت یا معکوس را نشان میدهد. این ابزار مقدار عددی ولتاژ را نمایش نمیدهد و برای اندازهگیری ولتاژ باید از متر مناسب استفاده شود. شدت میدان، ضخامت عایق، آرایش کابل، شیلد فلزی و فاصله از هادیهای مجاور میتوانند روی تشخیص غیرتماسی اثر بگذارند. محدوده کاربرد و محدودیت مدل باید قبل از ورود به تابلو مشخص شود.
⚙️ ویژگیهای کلیدی HIOKI PD3129-10
- رنج 70 تا 1000 ولت AC
- کلیپس بزرگ برای کابل 7 تا 40 میلی متر
- تشخیص بدون تماس فلزی
- LED چرخان جهت فاز
- فلش سبز برای فاز مثبت
- بوق منقطع و پیوسته
- پایه مغناطیسی
- CAT III 1000 V
رنگها و نشانههای دستگاه برای تفسیر سریع طراحی شدهاند، اما کاربر باید معنای دقیق هر الگو را پیش از استفاده بداند. باتری ضعیف، اتصال ناقص کلیپس یا قرارگیری روی کابل نامناسب میتواند نتیجه را مخدوش کند؛ کنترل باتری و آزمون عملکرد روی منبع شناختهشده بخشی از فرایند است.
📊 جدول مشخصات فنی توالی سنج فاز 1000 ولت هیوکی مدل HIOKI PD3129-10
| برند |
HIOKI / هیوکی |
| مدل |
PD3129-10 |
| نوع محصول |
توالی سنج فاز غیرتماسی با کلیپس بزرگ |
| وظیفه |
تشخیص فاز مثبت و معکوس |
| روش تشخیص |
القای الکترواستاتیکی روی عایق |
| رنج ولتاژ |
70 تا 1000 ولت AC، 50/60 هرتز |
| رنج فرکانس |
45 تا 66 هرتز |
| قطر کابل |
7 تا 40 میلی متر |
| اعلام فاز مثبت |
چرخش ساعتگرد چهار LED، بوق منقطع و فلش سبز |
| اعلام فاز معکوس |
چرخش پادساعتگرد و بوق پیوسته |
| خاموشی خودکار |
پس از حدود 15 دقیقه بی فعالیتی |
| ایمنی |
CAT III 1000 V |
| ابعاد |
70×75×30 میلی متر |
| وزن |
240 گرم؛ طول کابل 0.7 متر |
| تغذیه |
دو باتری AA؛ حدود 200 ساعت |
رنجهای جدول تنها در شرایط تعریفشده سازنده معتبرند. عبارت غیرتماسی به معنی مصونیت از خطر برق نیست؛ بدنه ابزار، عایق کابل، رده CAT و روش کار باید با محل نصب سازگار باشند. اگر کابل شیلددار یا خارج از قطر مجاز باشد، از روش اندازهگیری جایگزین استفاده شود.
🧭 روش استفاده و تفسیر نتیجه
پیش از نزدیکشدن به مدار، تجهیزات حفاظت فردی و مرز ایمنی متناسب با رده نصب انتخاب شوند. ابزار روشن، وضعیت باتری کنترل و عملکرد آن روی منبع شناختهشده آزموده شود. سپس حسگر یا کلیپس فقط طبق ترتیب، رنگ و محل توصیهشده سازنده روی عایق قرار گیرد.
پس از مشاهده نتیجه، ابزار دوباره روی منبع شناختهشده کنترل شود. این آزمون قبل و بعد کمک میکند خاموششدن باتری یا خرابی ناگهانی در طول کار پنهان نماند. برای صدور گزارش، مدل کامل دستگاه، محدوده ولتاژ، آرایش سیمها و نتیجه هر فاز ثبت شوند.
🧱 طراحی ظاهری و نگهداری
بدنه و رابط دستگاه برای استفاده میدانی و مشاهده سریع ساخته شدهاند. چراغ پسزمینه، بوق، نشانگر جهت یا گیره جیبی با توجه به مدل کار را در تابلو آسان میکنند. کابلها و کلیپسها باید بدون کشش، پیچخوردگی یا فشار مکانیکی نگهداری شوند.
سطوح حسگر خشک و تمیز بمانند و هیچ شکستگی در عایق وجود نداشته باشد. در انبارش طولانی باتری خارج شود. پس از سقوط یا ضربه، ظاهر سالم به تنهایی کافی نیست و آزمون عملکرد باید پیش از بازگشت ابزار به سرویس انجام شود.
⚖️ مقایسه HIOKI PD3129-10 با مدلهای نزدیک
| مدل مقایسهای |
تفاوت کاربردی |
| HIOKI PD3129 |
برای کابل باریکتر 2.4 تا 17 میلی متر و ولتاژ تا 600 ولت است؛ بدنه اصلی مشابه اما کلیپس و رنج متفاوتاند. |
| HIOKI PD3259-50 |
ولتاژ سهفاز و فرکانس را عددی اندازه میگیرد و وضعیت قطع فاز را نیز بررسی میکند. |
برای مشاهده گروههای مرتبط از HIOKI Phase Rotation Meters و HIOKI Digital Multimeters استفاده کنید. متن و نشانی پیوندهای داخلی انگلیسی هستند. مقایسه درست باید بر اساس عملکرد واقعی، رنج، قطر کابل، نمایش عددی، محتویات بسته و رده ایمنی انجام شود.
📦 اقلام همراه محصول
- کیف حمل
- بند
- لوله مارپیچی
- دو باتری AA
- دفترچه راهنما
فهرست بالا فقط برای کد همین صفحه است. آداپتور بیسیم، کلیپس یا کیف اضافهای که صریحاً نام برده نشده، جزو بسته پایه نیست. پیش از سفارش لوازم جانبی، کد کامل HIOKI PD3129-10 و سازگاری مکانیکی و ایمنی آن بررسی شود.
🛡️ نکات ایمنی و کنترل کیفیت
- آزمون قبل و بعد: پاسخ ابزار روی منبع شناختهشده کنترل شود.
- رده CAT: ابزار و روش کار با محل نصب هماهنگ باشند.
- عایق سالم: روی کابل آسیبدیده، خیس یا خارج از قطر مجاز استفاده نشود.
- تشخیص منفی: نبود هشدار به تنهایی اثبات بیبرقبودن نیست.
- باتری: نشانگر باتری پیش از هر شیفت بررسی شود.
- ثبت نتیجه: مدل، رنج، آرایش فاز و شرایط آزمون در گزارش نوشته شوند.
🛒 قیمت و خرید توالی سنج فاز 1000 ولت هیوکی مدل HIOKI PD3129-10
این صفحه برای مرجع فنی عصرتولز آماده شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت حدسی باقی میماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه درج میشود. هنگام استعلام، نام کامل توالی سنج فاز 1000 ولت هیوکی مدل HIOKI PD3129-10، کد PD3129-10، رنج ولتاژ و قطر کابل را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً مربوط به HIOKI PD3129-10 است؟
بله؛ نام، تصاویر، رنج و اقلام همراه با همین کد رسمی تطبیق داده شدهاند.
آیا تشخیص منفی یعنی مدار قطع است؟
خیر؛ نتیجه منفی ابزار غیرتماسی به تنهایی کافی نیست و باید روش تأیید بیبرقی مصوب اجرا شود.
آیا روی کابل شیلددار قابل استفاده است؟
فقط اگر سازنده صریحاً پشتیبانی کرده باشد. شیلد میتواند میدان را مسدود کند و برای PD3259-50 پشتیبانی نشده است.
آیا مدلهای PD3129 و PD3129-10 یکساناند؟
خیر؛ قطر کلیپس، سقف ولتاژ و وزن متفاوت دارند و باید با کد کامل انتخاب شوند.
چرا قیمت نمایش داده نمیشود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای محصول ناموجود قیمت فرضی ثبت نمیکند.
آیا تصاویر رسمی و دقیقاند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نسبت مربع و پسزمینه سفید بهینه شدهاند.
