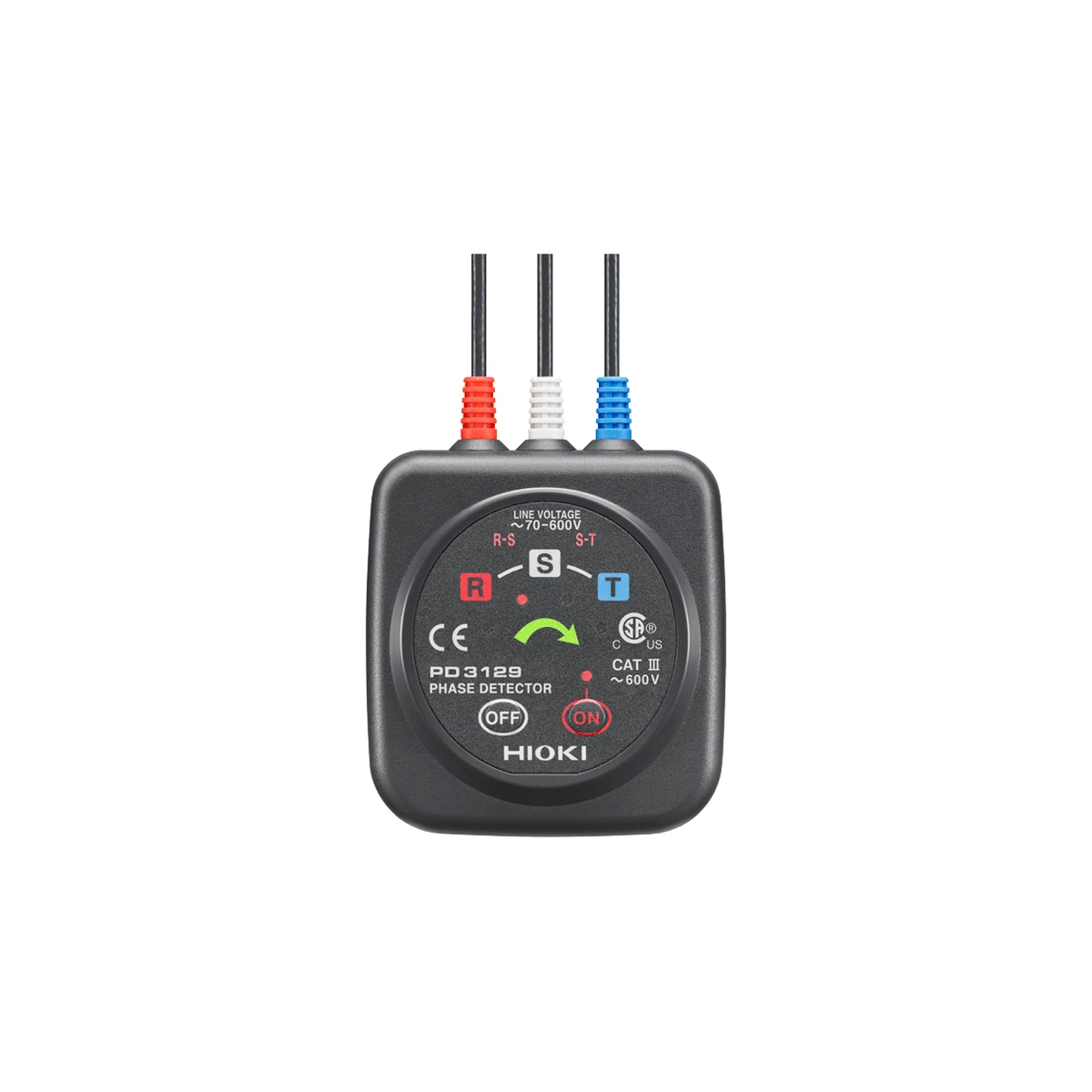

توالی سنج فاز 600 ولت هیوکی مدل HIOKI PD3129 توالی فاز شبکه سهفاز را بدون تماس فلزی و با کلیپس روی عایق کابلهای 70 تا 600 ولت نشان میدهد. این صفحه با کد کامل PD3129 تطبیق داده شده است تا مدلهای نزدیک با رنج، قطر کلیپس یا نوع عملکرد متفاوت به اشتباه یکی تلقی نشوند.
English name: HIOKI PD3129 Non-Contact Phase Detector for 70 to 600 V AC and 2.4 to 17 mm Insulated Wiring.
🔍 معرفی و کاربرد توالی سنج فاز 600 ولت هیوکی مدل HIOKI PD3129
توالی سنج فاز 600 ولت هیوکی مدل HIOKI PD3129 ابزاری برای تشخیص سریع و ایمنتر وضعیت الکتریکی است. مدل PD3129 پایه برای قطر کابل 2.4 تا 17 میلیمتر و حداکثر 600 ولت است؛ PD3129-10 کلیپس بزرگتر و سقف 1000 ولت دارد. حذف پسوند 10 نباید باعث ادغام این دو شود. این گروه ابزار مکمل روشهای ایزولهسازی و اندازهگیریاند و نباید تنها بر پایه یک چراغ یا بوق درباره بیخطر بودن مدار تصمیم گرفت.
کلیپسها روی سه هادی عایقدار نصب میشوند و ترتیب روشنشدن LED همراه نوع بوق جهت فاز را اعلام میکند. این مدل ولتمتر عددی نیست و تنها در محدوده ولتاژ و فرکانس اعلامشده استفاده میشود. شدت میدان، ضخامت عایق، آرایش کابل، شیلد فلزی و فاصله از هادیهای مجاور میتوانند روی تشخیص غیرتماسی اثر بگذارند. محدوده کاربرد و محدودیت مدل باید قبل از ورود به تابلو مشخص شود.
⚙️ ویژگیهای کلیدی HIOKI PD3129
- رنج 70 تا 600 ولت AC
- کلیپس برای کابل 2.4 تا 17 میلی متر
- تشخیص بدون تماس فلزی
- LED چرخان جهت فاز
- فلش سبز فاز مثبت
- بوق متفاوت مثبت و معکوس
- پایه مغناطیسی
- عمر باتری حدود 200 ساعت
رنگها و نشانههای دستگاه برای تفسیر سریع طراحی شدهاند، اما کاربر باید معنای دقیق هر الگو را پیش از استفاده بداند. باتری ضعیف، اتصال ناقص کلیپس یا قرارگیری روی کابل نامناسب میتواند نتیجه را مخدوش کند؛ کنترل باتری و آزمون عملکرد روی منبع شناختهشده بخشی از فرایند است.
📊 جدول مشخصات فنی توالی سنج فاز 600 ولت هیوکی مدل HIOKI PD3129
| برند |
HIOKI / هیوکی |
| مدل |
PD3129 |
| نوع محصول |
توالی سنج فاز غیرتماسی برای کابل با قطر متوسط |
| وظیفه |
تشخیص فاز مثبت و معکوس |
| روش تشخیص |
القای الکترواستاتیکی روی عایق |
| رنج ولتاژ |
70 تا 600 ولت AC، 50/60 هرتز |
| رنج فرکانس |
45 تا 66 هرتز |
| قطر کابل |
2.4 تا 17 میلی متر |
| اعلام فاز مثبت |
چرخش ساعتگرد چهار LED، بوق منقطع و فلش سبز |
| اعلام فاز معکوس |
چرخش پادساعتگرد و بوق پیوسته |
| خاموشی خودکار |
پس از حدود 15 دقیقه بی فعالیتی |
| ابعاد |
70×75×30 میلی متر |
| وزن |
200 گرم؛ طول کابل 0.7 متر |
| تغذیه |
دو باتری AA؛ حدود 200 ساعت |
رنجهای جدول تنها در شرایط تعریفشده سازنده معتبرند. عبارت غیرتماسی به معنی مصونیت از خطر برق نیست؛ بدنه ابزار، عایق کابل، رده CAT و روش کار باید با محل نصب سازگار باشند. اگر کابل شیلددار یا خارج از قطر مجاز باشد، از روش اندازهگیری جایگزین استفاده شود.
🧭 روش استفاده و تفسیر نتیجه
پیش از نزدیکشدن به مدار، تجهیزات حفاظت فردی و مرز ایمنی متناسب با رده نصب انتخاب شوند. ابزار روشن، وضعیت باتری کنترل و عملکرد آن روی منبع شناختهشده آزموده شود. سپس حسگر یا کلیپس فقط طبق ترتیب، رنگ و محل توصیهشده سازنده روی عایق قرار گیرد.
پس از مشاهده نتیجه، ابزار دوباره روی منبع شناختهشده کنترل شود. این آزمون قبل و بعد کمک میکند خاموششدن باتری یا خرابی ناگهانی در طول کار پنهان نماند. برای صدور گزارش، مدل کامل دستگاه، محدوده ولتاژ، آرایش سیمها و نتیجه هر فاز ثبت شوند.
🧱 طراحی ظاهری و نگهداری
بدنه و رابط دستگاه برای استفاده میدانی و مشاهده سریع ساخته شدهاند. چراغ پسزمینه، بوق، نشانگر جهت یا گیره جیبی با توجه به مدل کار را در تابلو آسان میکنند. کابلها و کلیپسها باید بدون کشش، پیچخوردگی یا فشار مکانیکی نگهداری شوند.
سطوح حسگر خشک و تمیز بمانند و هیچ شکستگی در عایق وجود نداشته باشد. در انبارش طولانی باتری خارج شود. پس از سقوط یا ضربه، ظاهر سالم به تنهایی کافی نیست و آزمون عملکرد باید پیش از بازگشت ابزار به سرویس انجام شود.
⚖️ مقایسه HIOKI PD3129 با مدلهای نزدیک
| مدل مقایسهای |
تفاوت کاربردی |
| HIOKI PD3129-10 |
برای کابل 7 تا 40 میلی متر و تا 1000 ولت طراحی شده و 40 گرم سنگینتر است. |
| HIOKI PD3259-50 |
علاوه بر توالی، ولتاژ خط به خط و نسبت به زمین و فرکانس را اندازه میگیرد. |
برای مشاهده گروههای مرتبط از HIOKI Phase Rotation Meters و HIOKI Digital Multimeters استفاده کنید. متن و نشانی پیوندهای داخلی انگلیسی هستند. مقایسه درست باید بر اساس عملکرد واقعی، رنج، قطر کابل، نمایش عددی، محتویات بسته و رده ایمنی انجام شود.
📦 اقلام همراه محصول
- کیف حمل
- بند
- لوله مارپیچی
- دو باتری AA
- دفترچه راهنما
فهرست بالا فقط برای کد همین صفحه است. آداپتور بیسیم، کلیپس یا کیف اضافهای که صریحاً نام برده نشده، جزو بسته پایه نیست. پیش از سفارش لوازم جانبی، کد کامل HIOKI PD3129 و سازگاری مکانیکی و ایمنی آن بررسی شود.
🛡️ نکات ایمنی و کنترل کیفیت
- آزمون قبل و بعد: پاسخ ابزار روی منبع شناختهشده کنترل شود.
- رده CAT: ابزار و روش کار با محل نصب هماهنگ باشند.
- عایق سالم: روی کابل آسیبدیده، خیس یا خارج از قطر مجاز استفاده نشود.
- تشخیص منفی: نبود هشدار به تنهایی اثبات بیبرقبودن نیست.
- باتری: نشانگر باتری پیش از هر شیفت بررسی شود.
- ثبت نتیجه: مدل، رنج، آرایش فاز و شرایط آزمون در گزارش نوشته شوند.
🛒 قیمت و خرید توالی سنج فاز 600 ولت هیوکی مدل HIOKI PD3129
این صفحه برای مرجع فنی عصرتولز آماده شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت حدسی باقی میماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه درج میشود. هنگام استعلام، نام کامل توالی سنج فاز 600 ولت هیوکی مدل HIOKI PD3129، کد PD3129، رنج ولتاژ و قطر کابل را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً مربوط به HIOKI PD3129 است؟
بله؛ نام، تصاویر، رنج و اقلام همراه با همین کد رسمی تطبیق داده شدهاند.
آیا تشخیص منفی یعنی مدار قطع است؟
خیر؛ نتیجه منفی ابزار غیرتماسی به تنهایی کافی نیست و باید روش تأیید بیبرقی مصوب اجرا شود.
آیا روی کابل شیلددار قابل استفاده است؟
فقط اگر سازنده صریحاً پشتیبانی کرده باشد. شیلد میتواند میدان را مسدود کند و برای PD3259-50 پشتیبانی نشده است.
آیا مدلهای PD3129 و PD3129-10 یکساناند؟
خیر؛ قطر کلیپس، سقف ولتاژ و وزن متفاوت دارند و باید با کد کامل انتخاب شوند.
چرا قیمت نمایش داده نمیشود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای محصول ناموجود قیمت فرضی ثبت نمیکند.
آیا تصاویر رسمی و دقیقاند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نسبت مربع و پسزمینه سفید بهینه شدهاند.
