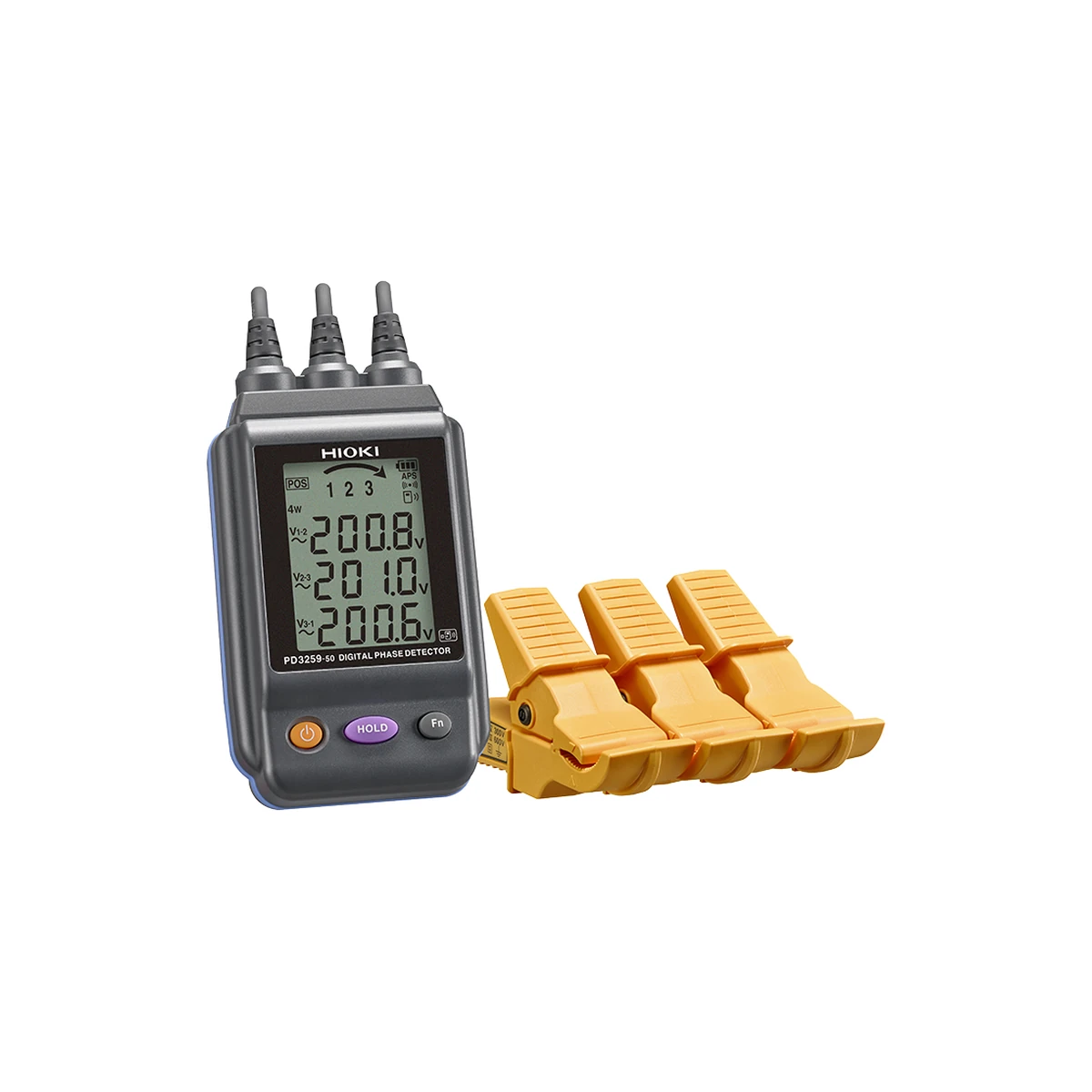

توالی سنج و ولت متر سه فاز هیوکی مدل HIOKI PD3259-50 با کلیپسهای غیرتماسی روی عایق کابل، ترتیب فاز و ولتاژ سهفاز را همزمان بررسی میکند و برای کابلهای 90 تا 520 ولت AC مناسب است. این صفحه با کد کامل PD3259-50 تطبیق داده شده است تا مدلهای نزدیک با رنج، قطر کلیپس یا نوع عملکرد متفاوت به اشتباه یکی تلقی نشوند.
English name: HIOKI PD3259-50 Non-Metallic-Contact Digital Phase Detector and Three-Phase Voltmeter.
🔍 معرفی و کاربرد توالی سنج و ولت متر سه فاز هیوکی مدل HIOKI PD3259-50
توالی سنج و ولت متر سه فاز هیوکی مدل HIOKI PD3259-50 ابزاری برای تشخیص سریع و ایمنتر وضعیت الکتریکی است. کد PD3259-50 بدون آداپتور Z3210 عرضه میشود؛ PD3259-90 بسته جداگانه دارای آداپتور است. این دستگاه تنها توالیسنج چراغی نیست و ولتاژ خطبهخط، ولتاژ نسبت به زمین و فرکانس را نیز اندازه میگیرد. این گروه ابزار مکمل روشهای ایزولهسازی و اندازهگیریاند و نباید تنها بر پایه یک چراغ یا بوق درباره بیخطر بودن مدار تصمیم گرفت.
هر سه حسگر روی عایق سه هادی متصل میشوند. رنگگذاری و ترتیب اتصال باید طبق راهنما انجام شود؛ استفاده روی کابل شیلددار پشتیبانی نمیشود و سطح فلزی یا هادی لخت فقط در شرایط مجاز سازنده بررسی میشود. شدت میدان، ضخامت عایق، آرایش کابل، شیلد فلزی و فاصله از هادیهای مجاور میتوانند روی تشخیص غیرتماسی اثر بگذارند. محدوده کاربرد و محدودیت مدل باید قبل از ورود به تابلو مشخص شود.
⚙️ ویژگیهای کلیدی HIOKI PD3259-50
- تشخیص فاز مثبت و منفی
- تشخیص قطع فاز
- پیش بینی فاز زمین در شبکه سه سیمه
- اندازه گیری هم زمان ولتاژ سه فاز
- اتصال غیر فلزی روی عایق
- نمایش برداری با Z3210 و GENNECT Cross
- CAT IV 600 V
- IP54 برای بدنه اصلی
رنگها و نشانههای دستگاه برای تفسیر سریع طراحی شدهاند، اما کاربر باید معنای دقیق هر الگو را پیش از استفاده بداند. باتری ضعیف، اتصال ناقص کلیپس یا قرارگیری روی کابل نامناسب میتواند نتیجه را مخدوش کند؛ کنترل باتری و آزمون عملکرد روی منبع شناختهشده بخشی از فرایند است.
📊 جدول مشخصات فنی توالی سنج و ولت متر سه فاز هیوکی مدل HIOKI PD3259-50
| برند |
HIOKI / هیوکی |
| مدل |
PD3259-50 |
| نوع محصول |
توالی سنج دیجیتال غیرتماسی و ولت متر سه فاز |
| ساختار شبکه |
سه فاز سه سیمه و سه فاز چهار سیمه |
| رنج ولتاژ هدف |
90.0 تا 520.0 ولت AC، 45 تا 66 هرتز |
| دقت ولتاژ |
±2.0% مقدار خوانده شده ±8 رقم |
| دقت فرکانس |
±0.5% مقدار خوانده شده ±1 رقم |
| زمان پاسخ |
حداکثر 3 ثانیه |
| نرخ نوسازی |
500 میلی ثانیه |
| قطر هادی |
قطر بیرونی 6 تا 30 میلی متر |
| کابل شیلددار |
پشتیبانی نمی شود |
| ایمنی |
CAT IV 600 V |
| حفاظت |
IP54 برای واحد اصلی، به جز حسگرها |
| ابعاد |
84×146×46 میلی متر |
| وزن |
590 گرم با باتری؛ طول کابل 0.5 متر |
| تغذیه |
4 باتری AA؛ حدود 5 ساعت بدون Z3210 |
رنجهای جدول تنها در شرایط تعریفشده سازنده معتبرند. عبارت غیرتماسی به معنی مصونیت از خطر برق نیست؛ بدنه ابزار، عایق کابل، رده CAT و روش کار باید با محل نصب سازگار باشند. اگر کابل شیلددار یا خارج از قطر مجاز باشد، از روش اندازهگیری جایگزین استفاده شود.
🧭 روش استفاده و تفسیر نتیجه
پیش از نزدیکشدن به مدار، تجهیزات حفاظت فردی و مرز ایمنی متناسب با رده نصب انتخاب شوند. ابزار روشن، وضعیت باتری کنترل و عملکرد آن روی منبع شناختهشده آزموده شود. سپس حسگر یا کلیپس فقط طبق ترتیب، رنگ و محل توصیهشده سازنده روی عایق قرار گیرد.
پس از مشاهده نتیجه، ابزار دوباره روی منبع شناختهشده کنترل شود. این آزمون قبل و بعد کمک میکند خاموششدن باتری یا خرابی ناگهانی در طول کار پنهان نماند. برای صدور گزارش، مدل کامل دستگاه، محدوده ولتاژ، آرایش سیمها و نتیجه هر فاز ثبت شوند.
🧱 طراحی ظاهری و نگهداری
بدنه و رابط دستگاه برای استفاده میدانی و مشاهده سریع ساخته شدهاند. چراغ پسزمینه، بوق، نشانگر جهت یا گیره جیبی با توجه به مدل کار را در تابلو آسان میکنند. کابلها و کلیپسها باید بدون کشش، پیچخوردگی یا فشار مکانیکی نگهداری شوند.
سطوح حسگر خشک و تمیز بمانند و هیچ شکستگی در عایق وجود نداشته باشد. در انبارش طولانی باتری خارج شود. پس از سقوط یا ضربه، ظاهر سالم به تنهایی کافی نیست و آزمون عملکرد باید پیش از بازگشت ابزار به سرویس انجام شود.
⚖️ مقایسه HIOKI PD3259-50 با مدلهای نزدیک
| مدل مقایسهای |
تفاوت کاربردی |
| HIOKI PD3129-10 |
توالی فاز را با کلیپس بزرگ روی عایق 70 تا 1000 ولت نشان میدهد، اما اندازه عددی ولتاژ سه فاز ندارد. |
| HIOKI PD3129 |
نسخه سبکتر برای کابل 2.4 تا 17 میلی متر و حداکثر 600 ولت است. |
برای مشاهده گروههای مرتبط از HIOKI Phase Rotation Meters و HIOKI Digital Multimeters استفاده کنید. متن و نشانی پیوندهای داخلی انگلیسی هستند. مقایسه درست باید بر اساس عملکرد واقعی، رنج، قطر کابل، نمایش عددی، محتویات بسته و رده ایمنی انجام شود.
📦 اقلام همراه محصول
- چهار باتری AA
- کیف C0203
- گیرههای رنگی سفید، قرمز، آبی و زرد
- لوله مارپیچی مشکی
- دفترچه راهنما
فهرست بالا فقط برای کد همین صفحه است. آداپتور بیسیم، کلیپس یا کیف اضافهای که صریحاً نام برده نشده، جزو بسته پایه نیست. پیش از سفارش لوازم جانبی، کد کامل HIOKI PD3259-50 و سازگاری مکانیکی و ایمنی آن بررسی شود.
🛡️ نکات ایمنی و کنترل کیفیت
- آزمون قبل و بعد: پاسخ ابزار روی منبع شناختهشده کنترل شود.
- رده CAT: ابزار و روش کار با محل نصب هماهنگ باشند.
- عایق سالم: روی کابل آسیبدیده، خیس یا خارج از قطر مجاز استفاده نشود.
- تشخیص منفی: نبود هشدار به تنهایی اثبات بیبرقبودن نیست.
- باتری: نشانگر باتری پیش از هر شیفت بررسی شود.
- ثبت نتیجه: مدل، رنج، آرایش فاز و شرایط آزمون در گزارش نوشته شوند.
🛒 قیمت و خرید توالی سنج و ولت متر سه فاز هیوکی مدل HIOKI PD3259-50
این صفحه برای مرجع فنی عصرتولز آماده شده و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت حدسی باقی میماند. پس از موجودشدن، قیمت و شرایط خرید در همین صفحه درج میشود. هنگام استعلام، نام کامل توالی سنج و ولت متر سه فاز هیوکی مدل HIOKI PD3259-50، کد PD3259-50، رنج ولتاژ و قطر کابل را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا این صفحه دقیقاً مربوط به HIOKI PD3259-50 است؟
بله؛ نام، تصاویر، رنج و اقلام همراه با همین کد رسمی تطبیق داده شدهاند.
آیا تشخیص منفی یعنی مدار قطع است؟
خیر؛ نتیجه منفی ابزار غیرتماسی به تنهایی کافی نیست و باید روش تأیید بیبرقی مصوب اجرا شود.
آیا روی کابل شیلددار قابل استفاده است؟
فقط اگر سازنده صریحاً پشتیبانی کرده باشد. شیلد میتواند میدان را مسدود کند و برای PD3259-50 پشتیبانی نشده است.
آیا مدلهای PD3129 و PD3129-10 یکساناند؟
خیر؛ قطر کلیپس، سقف ولتاژ و وزن متفاوت دارند و باید با کد کامل انتخاب شوند.
چرا قیمت نمایش داده نمیشود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای محصول ناموجود قیمت فرضی ثبت نمیکند.
آیا تصاویر رسمی و دقیقاند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نسبت مربع و پسزمینه سفید بهینه شدهاند.
