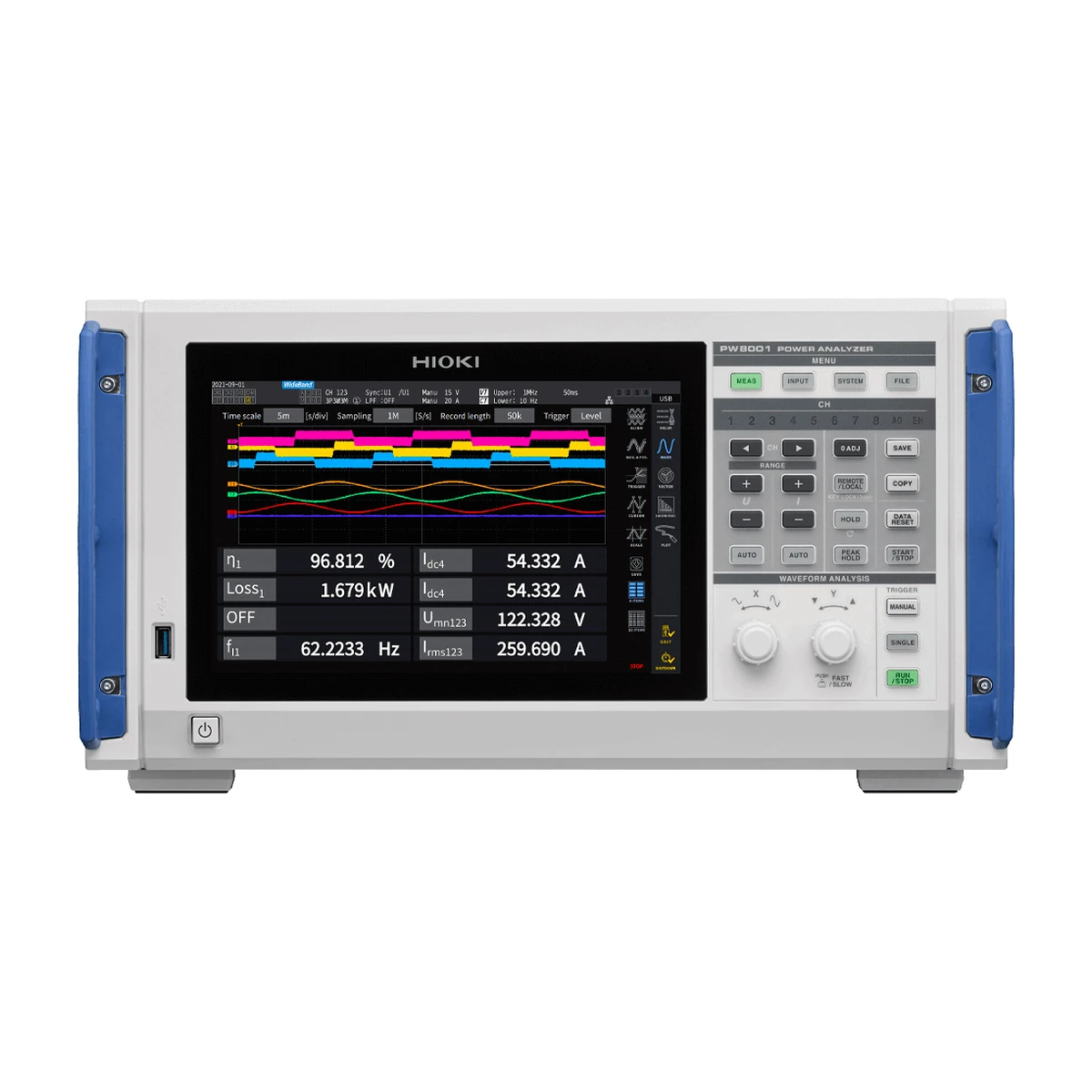

پاور آنالایزر 8 کاناله 5 مگاهرتز هیوکی مدل HIOKI PW8001 پاور آنالایزر ماژولار تا 8 کانال با انتخاب واحد ورودی U7001 یا U7005، پهنای باند تا 5 مگاهرتز، نمونه برداری 18 بیت 15 مگاهرتز و دقت پایه توان تا ±0.03 درصد است. نام، تصاویر و مشخصات این صفحه با کد کامل PW8001 تطبیق داده شده اند تا تعداد کانال، نسخه پسونددار یا خانواده نزدیک به اشتباه یک محصول شناخته نشود.
English name: HIOKI PW8001 Eight-Channel High-Precision Power Analyzer up to 5 MHz with U7005 Input Units.
🔍 معرفی تخصصی پاور آنالایزر 8 کاناله 5 مگاهرتز هیوکی مدل HIOKI PW8001
پاور آنالایزر 8 کاناله 5 مگاهرتز هیوکی مدل HIOKI PW8001 برای توسعه اینورتر SiC و GaN، ارزیابی راندمان موتور و مبدل، تحلیل تلفات فرکانسی و سامانه های چندمداره طراحی شده است. پاور آنالایزر علاوه بر ولتاژ و جریان، توان اکتیو، ظاهری و راکتیو، ضریب توان، زاویه فاز، فرکانس، راندمان و انرژی تجمعی را از نمونه های هم زمان محاسبه می کند. انتخاب دستگاه باید با توپولوژی سیم بندی، تعداد نقاط توان و باند فرکانسی سیستم انجام شود.
PW8001 بدون تعیین واحد ورودی کامل نمی شود. U7001 پهنای باند 1 مگاهرتز و نمونه برداری 16 بیت 2.5 مگاهرتز دارد؛ U7005 تا 5 مگاهرتز و 18 بیت 15 مگاهرتز می رسد. کدهای -01 تا -16 ترکیب D/A، CAN، لینک نوری و تحلیل موتور را تغییر می دهند. پیش از سفارش باید کد پسوند، واحد ورودی، سنسور جریان و لوازم لازم مشخص شوند. عدد بیشینه جریان سنسور به معنی آن نیست که دستگاه بدون سنسور همان جریان را مستقیماً می پذیرد؛ مسیر مستقیم و ورودی سنسور دو ساختار متفاوت اند.
⚙️ ویژگی های کلیدی HIOKI PW8001
- حداکثر 8 واحد ورودی قابل ترکیب
- پهنای باند تا 5 مگاهرتز با U7005
- نمونه برداری 18 بیت 15 مگاهرتز با U7005
- دقت پایه توان تا ±0.03 درصد
- به روزرسانی 1 میلی ثانیه
- هارمونیک Wideband تا مرتبه 500
- همگام سازی تا 16 کانال با لینک نوری
- CAN/CAN FD و تحلیل موتور در نسخه های مربوط
برای محاسبه راندمان، توان ورودی و خروجی باید هم زمان و با تنظیمات سازگار اندازه گیری شوند. خطای هر کانال، فاز سنسور، پهنای باند و هم زمانی روی اختلاف کوچک میان دو توان اثر می گذارند. در اینورترهای سوئیچینگ، انتخاب باند ناکافی یا سنسور نامتناسب می تواند تلفات را کمتر یا بیشتر از مقدار واقعی نشان دهد.
📊 جدول مشخصات فنی پاور آنالایزر 8 کاناله 5 مگاهرتز هیوکی مدل HIOKI PW8001
| برند |
HIOKI / هیوکی |
| مدل |
PW8001 |
| نوع محصول |
پاور آنالایزر ماژولار فوق دقیق برای SiC، GaN، اینورتر و موتور |
| خطوط اندازه گیری |
تک فاز دو سیمه، تک فاز سه سیمه، سه فاز سه سیمه و سه فاز چهار سیمه |
| تعداد ورودی |
حداکثر 8 واحد ورودی با امکان ترکیب U7001 و U7005 |
| U7001 |
پهنای باند DC تا 1MHz؛ نمونه برداری 2.5MHz و 16 بیت |
| U7005 |
پهنای باند DC تا 5MHz؛ نمونه برداری 15MHz و 18 بیت |
| نرخ به روزرسانی |
1، 10، 50 یا 200 میلی ثانیه |
| دقت توان U7001 |
50/60Hz و DC: ±0.02% reading ±0.05% range |
| دقت توان U7005 |
50/60Hz: ±0.01% reading ±0.02% range؛ DC: ±0.02% reading ±0.03% range |
| رنج ولتاژ |
6 تا 1500 ولت در 8 رنج؛ حد مجاز دقیق به واحد ورودی وابسته است |
| رنج جریان |
Probe1 از 40 میلی آمپر تا 2 کیلوآمپر؛ Probe2 در U7001 از 100 میلی آمپر تا 50 کیلوآمپر |
| هارمونیک |
Wideband تا مرتبه 500؛ حالت IEC تا مرتبه 200 و بین هارمونیک تا 200.5 |
| همگام سازی |
دو دستگاه با لینک نوری تا 16 کانال؛ چهار دستگاه با BNC تا 32 کانال |
| رابط ها |
USB، LAN، GP-IB، RS-232C، لینک نوری، BNC و CAN/CAN FD بر اساس کد |
| تغذیه |
100 تا 240 ولت AC، حداکثر 230VA |
| ابعاد و وزن |
حدود 430×221×361 میلی متر و 14 کیلوگرم |
دقت توان از جمع جزء وابسته به مقدار خوانده شده و جزء وابسته به رنج محاسبه می شود. مشخصات فرکانسی نیز با دقت پایه 50/60 هرتز یکسان نیست. برای سنسور خارجی باید خطای دامنه و فاز سنسور به خطای دستگاه افزوده و محدوده جریان مناسب انتخاب شود.
🧭 انتخاب سیم بندی و تعداد کانال
پیش از اتصال، نوع شبکه شامل تک فاز دو سیمه، تک فاز سه سیمه، سه فاز سه سیمه یا سه فاز چهار سیمه تعیین شود. تعداد کانال کمتر از نیاز باعث می شود همه مسیرها هم زمان دیده نشوند. در آزمون راندمان چندمرحله ای، کانال ها باید میان ورودی DC، خروجی AC، اینورتر و موتور تقسیم شوند.
جهت ولتاژ و جریان هر کانال باید با قرارداد علامت یکسان باشد. برعکس بستن سنسور جریان می تواند توان منفی یا جهت نادرست انرژی ایجاد کند. پس از سیم بندی، دیاگرام برداری، علامت توان و مقادیر RMS با وضعیت واقعی مدار تطبیق داده شوند.
📐 دقت، پهنای باند و نرخ نمونه برداری
پهنای باند گسترده برای دیدن مؤلفه های سوئیچینگ ضروری است، اما فعال بودن باند بزرگ در محیط پرنویز همیشه بهترین نتیجه را نمی دهد. تنظیم فیلتر و همگام سازی باید با هدف آزمون سازگار باشد. نرخ نمونه برداری بالا شکل موج سریع را حفظ می کند و نرخ به روزرسانی مشخص می کند عددهای محاسبه شده با چه فاصله ای تازه شوند.
در اندازه گیری تلفات کم، Zero Adjust، گرم شدن دستگاه، دمای محیط و کابل کشی پایدار اهمیت دارند. مسیرهای ولتاژ از کابل های قدرت و خروجی PWM دور نگه داشته شوند و حلقه کابل کوچک باشد. سنسور جریان باید کاملاً بسته، در جهت درست و خارج از اشباع کار کند.
⚡ اندازه گیری توان، راندمان و انرژی
توان اکتیو از نمونه های هم زمان ولتاژ و جریان به دست می آید؛ ضرب ساده RMS در RMS فقط توان ظاهری را نشان می دهد و برای بار غیرخطی کافی نیست. ضریب توان شامل اختلاف فاز و اعوجاج است. در موتور و اینورتر، توان مکانیکی و سیگنال سرعت یا گشتاور فقط در نسخه دارای تحلیل موتور قابل استفاده است.
انتگرال توان برای انرژی و مصرف دوره ای کاربرد دارد. قبل از شروع، جهت انرژی، زمان نمونه برداری، بازه ثبت و رفتار هنگام قطع برق تعریف شود. برای آزمون آماده به کار، رنج جریان کوچک و Crest Factor اهمیت بیشتری از بیشینه جریان دارد؛ برای بار بزرگ، ظرفیت ورودی و گرم شدن ترمینال ها تعیین کننده است.
🎛️ هارمونیک، شکل موج و سنسور جریان
تحلیل هارمونیک مرتبه های فرکانسی را جدا می کند و برای بررسی اعوجاج شبکه یا خروجی اینورتر مفید است. حالت Wideband با اندازه گیری استاندارد IEC یکسان نیست؛ بازه همگام سازی، مرتبه تحلیل و روش پنجره باید ثبت شوند. نمایش شکل موج کمک می کند اشباع سنسور، کلیپ ورودی یا نویز سوئیچینگ دیده شود.
سنسور با جریان نامی بسیار بزرگ روی جریان کوچک ممکن است دقت مؤثر را کاهش دهد. علاوه بر دامنه، پهنای باند، خطای فاز، قطر هادی، رده ایمنی و رابط اتصال باید بررسی شوند. قابلیت اصلاح خودکار فاز فقط با سنسور و رابط سازگار فعال است و جای انتخاب صحیح سنسور را نمی گیرد.
💾 ثبت داده و اتصال به سیستم
رابط LAN یا USB برای انتقال داده، تنظیم دستگاه و گزارش گیری استفاده می شود. D/A، GP-IB، CAN، CAN FD یا لینک نوری به کد سفارش وابسته اند. در اتوماسیون، فرمان ها، زمان پاسخ، نرخ ثبت و مدیریت خطا پیش از آزمون تولیدی اعتبارسنجی شوند. داده خام، تنظیم رنج، مدل سنسور و نسخه firmware همراه نتیجه ذخیره شوند.
برای آزمون های طولانی، ساعت دستگاه، ظرفیت رسانه و سیاست نام گذاری فایل ها کنترل شود. ثبت فقط عدد نهایی برای ردیابی کافی نیست؛ شناسه نمونه، شرایط محیط، توپولوژی، کد سنسور، Zero Adjust و وضعیت فیلتر باید در گزارش باقی بمانند.
⚖️ مقایسه HIOKI PW8001 با مدل های نزدیک
| مدل مقایسه ای |
تفاوت کاربردی |
| HIOKI PW4001 |
چهار کاناله، سبک و پرتابل با پهنای باند 600 کیلوهرتز است؛ PW8001 ظرفیت و پهنای باند بیشتری دارد. |
| HIOKI PW3337 |
برای توان عمومی تا 100 کیلوهرتز و ورودی مستقیم 65 آمپر مناسب است؛ PW8001 برای پژوهش توان فرکانس بالا است. |
برای مشاهده گروه های مرتبط از HIOKI Power Analyzers، Power Analyzers and Power Quality و Power Meters استفاده کنید. نشانی و متن پیوندهای داخلی انگلیسی هستند.
📦 اقلام همراه محصول
- کابل برق
- دفترچه راهنما
- کانکتور 25 پین D-sub فقط در کدهای -02، -05، -12 و -15
- واحد ورودی، کابل ولتاژ و سنسور جریان به صورت انتخابی و جداگانه
سنسور جریان، کابل ولتاژ، واحد ورودی و گزینه نرم افزاری فقط وقتی جزو بسته محسوب می شوند که در کد سفارش صریحاً ذکر شده باشند. برای جلوگیری از توقف پروژه، فهرست کامل کابل ها و تعداد سنسورهای لازم برای هر فاز پیش از خرید نهایی شود.
🛡️ نکات ایمنی و کنترل کیفیت
- رده ایمنی: ولتاژ خط به زمین و CAT دستگاه، کابل و سنسور با محل آزمون تطبیق داده شود.
- قطع اتصال: سیم بندی فقط طبق روش ایمن و توسط فرد متخصص انجام شود.
- جهت سنسور: پیکان جریان و قطبیت کانال ها کنترل شود.
- حد ورودی: دامنه و پیک لحظه ای از مشخصات هیچ ورودی عبور نکند.
- کالیبراسیون: دوره کالیبراسیون بر اساس ریسک اندازه گیری تعیین شود.
- ردیابی: مدل سنسور، رنج، فیلتر و دما کنار نتیجه ذخیره شوند.
🛒 قیمت و خرید پاور آنالایزر 8 کاناله 5 مگاهرتز هیوکی مدل HIOKI PW8001
این صفحه به عنوان مرجع فنی عصرتولز ایجاد شده و تا تأیید موجودی واقعی، محصول ناموجود و بدون قیمت فرضی باقی می ماند. پس از تأمین معتبر، قیمت و شرایط خرید در همین صفحه درج می شود. هنگام استعلام، نام کامل پاور آنالایزر 8 کاناله 5 مگاهرتز هیوکی مدل HIOKI PW8001، کد پسوند، تعداد کانال، سنسور جریان، کابل ولتاژ و گزینه های ارتباطی را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا صفحه دقیقاً برای HIOKI PW8001 است؟
بله؛ نام، تصاویر و مشخصات با همین مدل رسمی و تفاوت نسخه های آن تطبیق داده شده اند.
آیا سنسور جریان همراه دستگاه است؟
مگر در کد بسته صریحاً ذکر شود، سنسور جریان و کابل های تخصصی باید جداگانه انتخاب شوند.
چرا تعداد کانال مهم است؟
هر مسیر هم زمان ولتاژ و جریان یک کانال توان می خواهد و توپولوژی سه فاز یا آزمون راندمان چند نقطه ای کانال بیشتری مصرف می کند.
آیا بیشترین پهنای باند همیشه لازم است؟
خیر؛ باند باید مؤلفه های موردنیاز را پوشش دهد و در عین حال نویز ناخواسته با فیلتر مناسب کنترل شود.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر تأیید نشده و عصرتولز برای محصول ناموجود قیمت حدسی ثبت نمی کند.
آیا تصاویر رسمی همین مدل هستند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی و دقیق همین مدل انتخاب و مربع سازی شده اند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: PW8001
- نوع: پاور آنالایزر ماژولار فوق دقیق برای SiC، GaN، اینورتر و موتور
- خطوط اندازه گیری: تک فاز دو سیمه، تک فاز سه سیمه، سه فاز سه سیمه و سه فاز چهار سیمه
- تعداد ورودی: حداکثر 8 واحد ورودی با امکان ترکیب U7001 و U7005
- U7001: پهنای باند DC تا 1MHz؛ نمونه برداری 2.5MHz و 16 بیت
- U7005: پهنای باند DC تا 5MHz؛ نمونه برداری 15MHz و 18 بیت
- نرخ به روزرسانی: 1، 10، 50 یا 200 میلی ثانیه
- دقت توان U7001: 50/60Hz و DC: ±0.02% reading ±0.05% range
- دقت توان U7005: 50/60Hz: ±0.01% reading ±0.02% range؛ DC: ±0.02% reading ±0.03% range
- رنج ولتاژ: 6 تا 1500 ولت در 8 رنج؛ حد مجاز دقیق به واحد ورودی وابسته است
- رنج جریان: Probe1 از 40 میلی آمپر تا 2 کیلوآمپر؛ Probe2 در U7001 از 100 میلی آمپر تا 50 کیلوآمپر
- هارمونیک: Wideband تا مرتبه 500؛ حالت IEC تا مرتبه 200 و بین هارمونیک تا 200.5
- همگام سازی: دو دستگاه با لینک نوری تا 16 کانال؛ چهار دستگاه با BNC تا 32 کانال
- رابط ها: USB، LAN، GP-IB، RS-232C، لینک نوری، BNC و CAN/CAN FD بر اساس کد
