باکس جریان AC/DC دقیق 50 آمپر هیوکی مدل HIOKI PW9100A جریان AC/DC را به صورت مستقیم تا 50 آمپر نامی و پهنای باند DC تا 3.5MHz در سه یا چهار کانال ایزوله اندازه می گیرد و برای تحلیل راندمان موتور، اینورتر و تجهیزات انرژی به پاور آنالایزر هیوکی متصل می شود. تمام اعداد، تصاویر و تفاوت نسخه های این صفحه با کد دقیق PW9100A کنترل شده اند تا نسخه سه کاناله، چهار کاناله و مدل قدیمی PW9100 بدون پسوند A اشتباه نشوند.
English name: HIOKI PW9100A 50 A AC/DC Direct-Connection Current Box with DC to 3.5 MHz Bandwidth.
🔍 معرفی تخصصی باکس جریان AC/DC دقیق 50 آمپر هیوکی مدل HIOKI PW9100A
باکس جریان AC/DC دقیق 50 آمپر هیوکی مدل HIOKI PW9100A برای اندازه گیری دقیق توان و راندمان سمت اولیه و ثانویه اینورتر، موتور، خودرو HEV/EV، مبدل های SiC/GaN و سامانه انرژی تجدیدپذیر طراحی شده است. در سنجش راندمان بالا، خطای کوچک جریان می تواند اختلاف ورودی و خروجی را مخدوش کند؛ به همین دلیل پهنای باند، خطای فاز، مقاومت مسیر و هم زمانی کانال ها باید با هم دیده شوند.

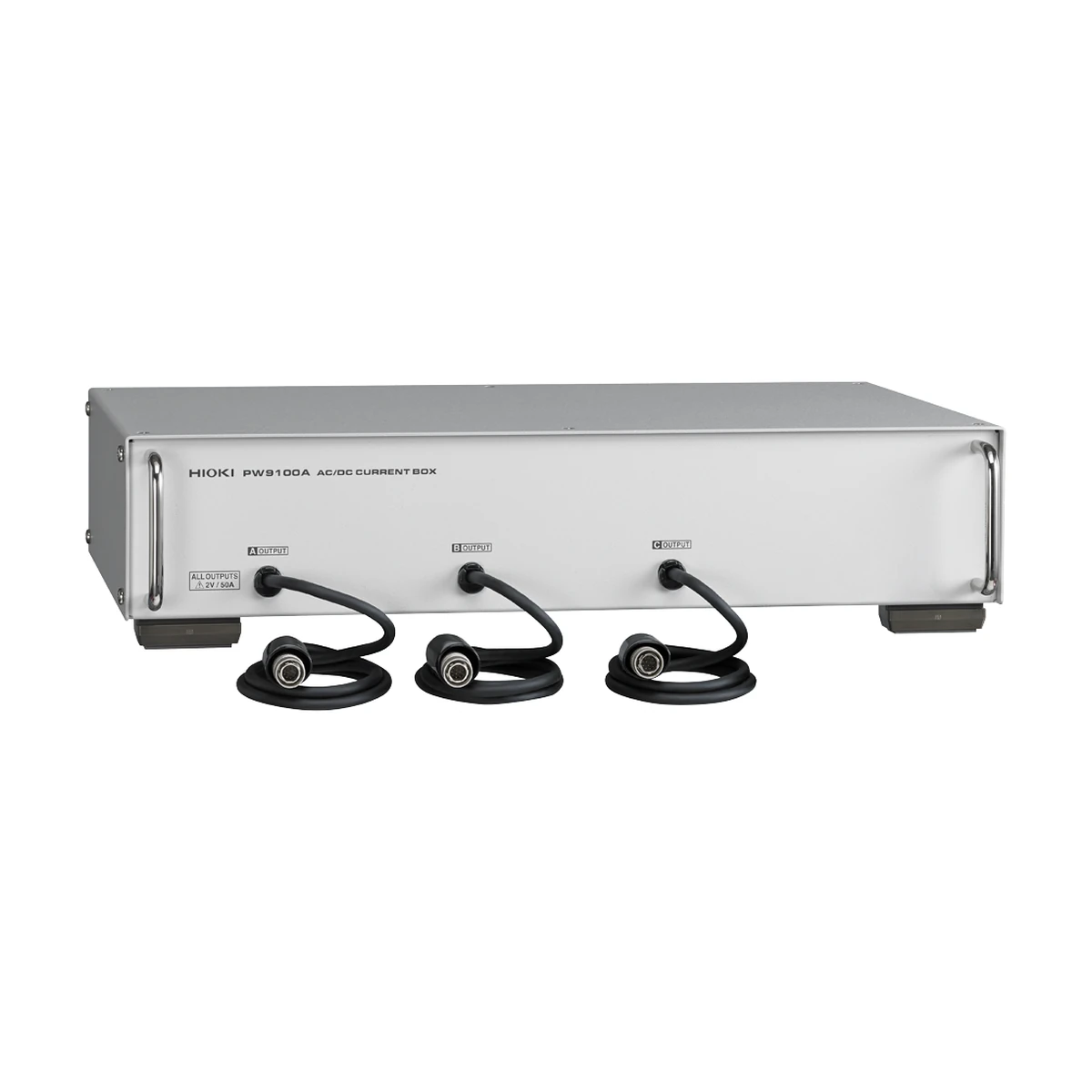

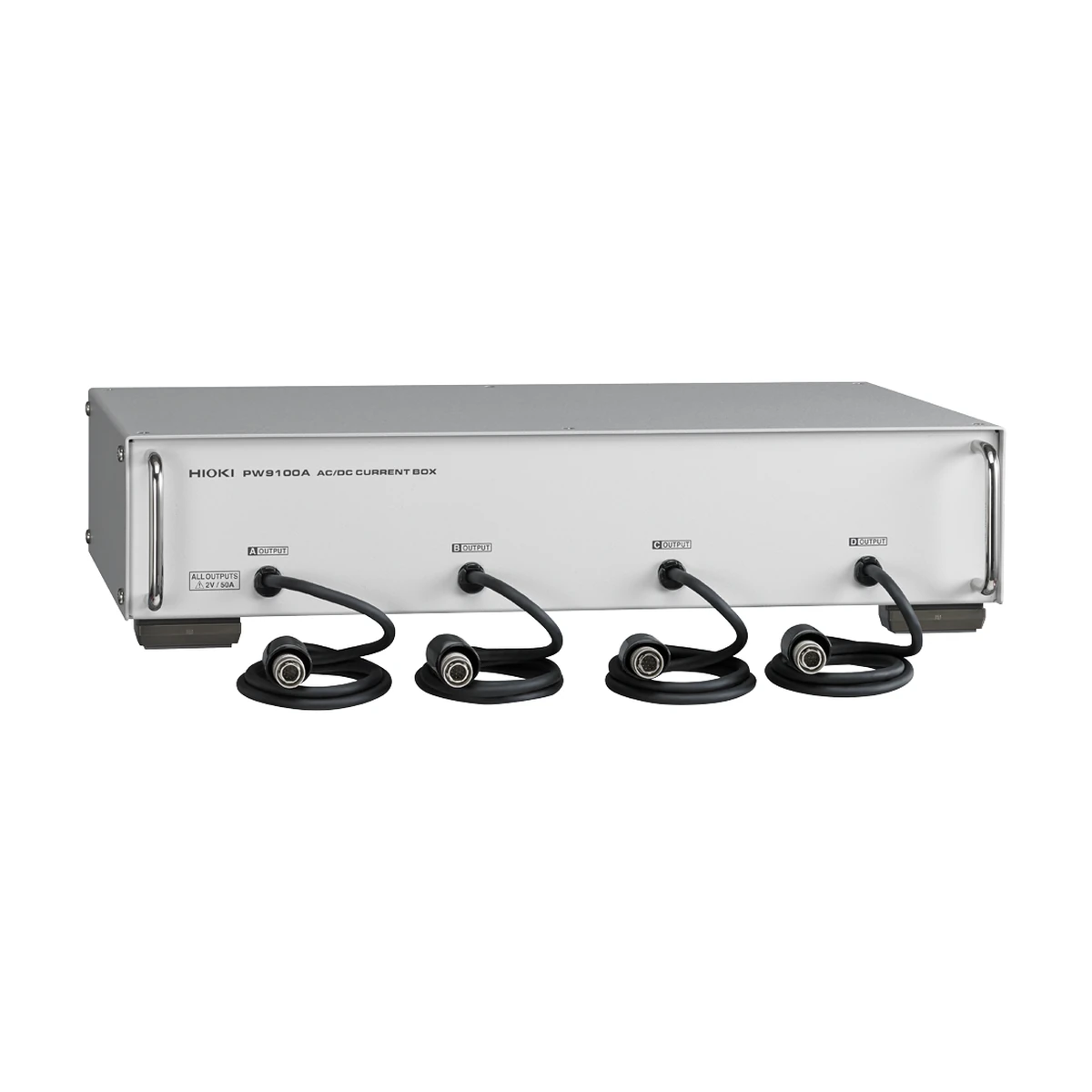

PW9100A نام خانواده جاری است و دو کد سفارش PW9100A-3 سه کاناله و PW9100A-4 چهار کاناله دارد. این دستگاه سنسور عبوری یا منبع تغذیه پراب نیست؛ مسیر جریان از ترمینال M6 داخلی عبور می کند و خود باکس از پاور آنالایزر سازگار تغذیه می شود. انتخاب نسخه باید بر اساس تعداد فاز و نقاط اندازه گیری انجام شود. برای سامانه شش کاناله می توان دو واحد سه کاناله به کار برد، اما تنظیمات، Delay و شناسایی هر دو واحد باید یکپارچه باشند.
⚙️ ویژگی های کلیدی HIOKI PW9100A
- ورودی مستقیم 50A AC/DC
- پهنای باند DC تا 3.5MHz
- سه کانال در PW9100A-3 یا چهار کانال در PW9100A-4
- دقت دامنه DC برابر ±0.02% reading ±0.007% full scale
- دقت توان ترکیبی تا ±0.055% با PW8001 و U7005
- CMRR برابر 120dB در 100kHz
- حداکثر 60A با رعایت Derating
- تحمل پیک طراحی ±200A تا 20ms
- شناسایی خودکار اطلاعات سنسور در PW8001
- ورودی ایزوله DCCT
ترکیب ورودی مستقیم، DCCT و پهنای باند 3.5MHz برای مشاهده مولفه DC، فرکانس پایه و هارمونیک های کلیدزنی مناسب است. سقف پهنای باند به معنی ثابت ماندن دقت نامی در کل بازه نیست؛ جدول دقت و Derating باید مبنا باشد.
📊 جدول مشخصات فنی باکس جریان AC/DC دقیق 50 آمپر هیوکی مدل HIOKI PW9100A
| برند |
HIOKI / هیوکی |
| مدل |
PW9100A |
| نوع |
المان اندازه گیری مستقیم جریان AC/DC سه یا چهار کاناله برای پاور آنالایزر |
| نوع خط اندازه گیری |
ورودی ایزوله، DCCT |
| جریان نامی اولیه |
50A AC/DC |
| تعداد کانال |
PW9100A-3 سه کانال؛ PW9100A-4 چهار کانال |
| حداکثر جریان |
60A در محدوده Derating |
| پیک کوتاه مدت |
تا ±200A برای حداکثر 20ms به عنوان مقدار طراحی |
| پهنای باند |
DC تا 3.5MHz |
| دقت DC |
±0.02% reading ±0.007% full scale |
| دقت 45 تا 65Hz |
±0.02% reading ±0.005% full scale؛ فاز ±0.1° |
| بازه تعریف دقت |
تا 1MHz |
| خروجی |
2V به ازای 50A |
| ترمینال جریان |
بلوک ترمینال با پوشش ایمنی و پیچ M6 |
| مقاومت ورودی |
حداکثر 1.5mΩ در 50/60Hz |
| ظرفیت ورودی تا بدنه |
حداکثر 40pF در 100kHz |
| دمای کار |
0 تا 40°C، حداکثر 80%RH بدون میعان |
| تغذیه |
از Power Analyzer سازگار |
| ابعاد |
430×88×260 میلی متر؛ کابل 0.8 متر |
| وزن |
3.7kg برای نسخه سه کاناله؛ 4.3kg برای نسخه چهار کاناله |
| تضمین دقت |
یک سال |
مقدار پیک ±200A یک Design Value کوتاه مدت تا 20ms است و نباید به عنوان جریان نامی پیوسته استفاده شود. برای جریان بالاتر از 50A، منحنی Derating، دمای محیط و مدت اندازه گیری بررسی شوند.
🔌 اندازه گیری مستقیم و افت مسیر
در PW9100A هادی جریان از ترمینال های M6 عبور می کند. مقاومت ورودی حداکثر 1.5mΩ در 50/60Hz کم است، ولی در 50A همان مقاومت نیز افت و گرما ایجاد می کند. سطح مقطع کابل، گشتاور پیچ و تهویه باید برای جریان واقعی طراحی شوند.
اتصال شل علاوه بر خطا می تواند داغ شود و خطر آتش سوزی ایجاد کند. سطوح تماس تمیز، سرکابل مناسب و کاور ایمنی الزامی اند. پس از مونتاژ، افت ولتاژ و دمای هر اتصال در بار نامی کنترل شود.
📈 پهنای باند و خطای فاز
در اینورترهای سریع، جریان حاوی لبه و هارمونیک هایی بسیار بالاتر از فرکانس موتور است. پهنای باند DC تا 3.5MHz امکان مشاهده جزئیات را فراهم می کند، اما محاسبه توان به تطابق فاز کانال ولتاژ و جریان وابسته است. خطای فاز کوچک در Power Factor پایین اثر بزرگی دارد.
دقت رسمی تا 1MHz تعریف شده و برای مقادیر بالاتر باید منحنی مشخصات بررسی شود. فیلتر پهنای باند پاور آنالایزر، Sample Rate و Aliasing نیز روی نتیجه اثر دارند. تنظیم فیلتر باید با هدف آزمون مستند شود.
⚡ آزمون راندمان اینورتر و موتور
برای راندمان، توان ورودی DC و خروجی چندفاز هم زمان اندازه گیری می شوند. اختلاف دو توان ممکن است کمتر از خطای مستقل هر کانال باشد؛ بنابراین ترکیب PW9100A با پاور آنالایزر و دقت Combined اهمیت دارد. مسیرهای ولتاژ و جریان باید از نظر زمان و سیم بندی یکسان باشند.
قبل از آزمون بار کامل، Zero، جهت جریان، نسبت کانال و ترتیب فاز کنترل شوند. یک کانال معکوس یا جابه جایی فاز می تواند توان منفی یا ضریب توان غیرواقعی ایجاد کند. نتیجه با یک نقطه بار مرجع تأیید شود.
🧠 شناسایی خودکار با PW8001
حافظه I2C-EEPROM اطلاعاتی مانند مدل، شماره سریال، جریان نامی و داده اصلاح فاز را نگه می دارد. PW8001 می تواند آن ها را خودکار بخواند و خطای ورود دستی را کم کند. پس از اتصال، صفحه تنظیمات باید باز هم با برچسب فیزیکی واحد مقایسه شود.
تعویض کابل، استفاده از Extension یا تغییر کانال باید در فایل پروژه ثبت شود. فقط یک CT9902 در مسیر مجاز است و زنجیره کردن چند کابل تمدید می تواند مشخصات را از حالت تضمین شده خارج کند.
🧪 روش پیشنهادی راه اندازی
- نسخه سه یا چهار کاناله را بر اساس نقشه توان انتخاب کنید.
- مدار را بی برق و خازن ها را تخلیه کنید.
- کابل های جریان را با سرکابل مناسب روی M6 و گشتاور توصیه شده ببندید.
- کاور ایمنی را نصب و مسیر را از نظر اتصال کوتاه بررسی کنید.
- کابل واحد را به پاور آنالایزر سازگار وصل و اطلاعات شناسایی شده را تأیید کنید.
- Zero، جهت و فاز را در بار کم آزمایش کنید و سپس مرحله ای به بار نامی برسید.
در هر مرحله دمای اتصال و شکل موج کنترل شود. ورود ناگهانی به پیک بالا بدون تأیید سیم بندی و Derating ریسک دستگاه و نمونه را افزایش می دهد.
🛡️ ایمنی و کنترل کیفیت
بلوک ترمینال مستقیم بخشی از مدار قدرت است. قفل منبع، تخلیه خازن، PPE و فاصله ایمنی مطابق ولتاژ سیستم الزامی است. کاور ترمینال نباید برای اندازه گیری زنده برداشته شود و بدنه باید روی میز پایدار یا Rack مناسب نصب گردد.
دوره تضمین دقت یک سال است. در آزمون های رسمی، کالیبراسیون باید کل زنجیره شامل PW9100A و پاور آنالایزر را پوشش دهد. بعد از اضافه بار یا ضربه، آزمون مرجع و بازبینی مکانیکی تکرار شود.
⚖️ مقایسه نسخه ها و روش های نزدیک
| گزینه |
تفاوت کاربردی |
| HIOKI PW9100A-3 |
سه کانال دارد و دو واحد آن برای اندازه گیری شش کانال قابل استفاده اند. |
| HIOKI PW9100A-4 |
چهار کانال با همان جریان نامی و دقت دارد و برای میز آزمون چهار ورودی مناسب است. |
| سنسور عبوری HIOKI |
مدار را باز نمی کند و نصب آسان تری دارد؛ PW9100A اتصال مستقیم با مقاومت بسیار کم و پهنای باند/دقت بالا ارائه می دهد. |
| HIOKI CT9557 |
واحد تغذیه و جمع سیگنال سنسورهاست؛ PW9100A خود دارای المان اندازه گیری مستقیم جریان است. |
برای مرور محصولات مرتبط به HIOKI Power Analyzers، Power Analyzers and Power Quality و Current Sensors مراجعه کنید. نشانی و متن لینک های داخلی انگلیسی است.
📦 اقلام همراه و گزینه ها
- دفترچه راهنما
- کاور ایمنی ترمینال های M6
- سخت افزار Rack به صورت سفارشی
- کابل تمدید CT9902 به طول 5 متر در صورت نیاز و فقط یک عدد در مسیر
کابل قدرت، پاور آنالایزر و Rack Hardware همراه پایه نیستند مگر در پیش فاکتور ذکر شوند. تعداد کانال و کد کامل -3 یا -4 باید صریح ثبت شود.
🛒 قیمت و خرید باکس جریان AC/DC دقیق 50 آمپر هیوکی مدل HIOKI PW9100A
باکس جریان AC/DC دقیق 50 آمپر هیوکی مدل HIOKI PW9100A تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی ثبت شده است. هنگام استعلام، نسخه سه یا چهار کاناله، مدل پاور آنالایزر، جریان نامی و پیک، ولتاژ سیستم و نیاز Rack را اعلام کنید.
مقایسه قیمت فقط وقتی معتبر است که نسخه، تعداد کانال، کابل و گواهی کالیبراسیون یکسان باشند. پس از تأمین معتبر، قیمت و وضعیت همین صفحه به روز خواهند شد.
❓ سوالات متداول (FAQ)
تفاوت PW9100A-3 و PW9100A-4 چیست؟
اولی سه و دومی چهار کانال ورودی مستقیم دارد؛ مشخصات اصلی جریان و پهنای باند مشترک است.
آیا 60A جریان نامی است؟
خیر؛ 50A جریان نامی است و 60A فقط در محدوده Derating مجاز است.
آیا ±200A پیوسته مجاز است؟
خیر؛ مقدار طراحی Peak برای حداکثر 20ms است.
آیا مستقل کار می کند؟
خیر؛ از پاور آنالایزر سازگار تغذیه و سیگنال آن به همان ابزار منتقل می شود.
آیا کابل جریان همراه است؟
خیر؛ کابل قدرت و سرکابل M6 باید متناسب با پروژه تهیه شوند.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر تأیید نشده و عصرتولز برای محصول ناموجود قیمت حدسی ثبت نمی کند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: PW9100A
- نسخه ها: PW9100A-3 و PW9100A-4
- نوع خط اندازه گیری: ورودی ایزوله، DCCT
- جریان نامی اولیه: 50A AC/DC
- تعداد کانال: PW9100A-3 سه کانال؛ PW9100A-4 چهار کانال
- حداکثر جریان: 60A در محدوده Derating
- پیک کوتاه مدت: تا ±200A برای حداکثر 20ms به عنوان مقدار طراحی
- پهنای باند: DC تا 3.5MHz
- دقت DC: ±0.02% reading ±0.007% full scale
- دقت 45 تا 65Hz: ±0.02% reading ±0.005% full scale؛ فاز ±0.1°
- بازه تعریف دقت: تا 1MHz
- خروجی: 2V به ازای 50A
- ترمینال جریان: بلوک ترمینال با پوشش ایمنی و پیچ M6
- مقاومت ورودی: حداکثر 1.5mΩ در 50/60Hz
- ظرفیت ورودی تا بدنه: حداکثر 40pF در 100kHz
- دمای کار: 0 تا 40°C، حداکثر 80%RH بدون میعان
- تغذیه: از Power Analyzer سازگار
- ابعاد: 430×88×260 میلی متر؛ کابل 0.8 متر
