سیستم اندازه گیری مقاومت ورق الکترود هیوکی مدل HIOKI RM2610 سامانه 46 پرابه برای محاسبه مقاومت ویژه حجمی لایه کامپوزیت و مقاومت رابط میان لایه و کلکتور جریان ورق الکترود باتری لیتیوم یون است. این صفحه با کد کامل RM2610، اجزای کیت و تصاویر رسمی تطبیق داده شده است تا با مقاومت سنج عمومی یا تجهیزات تست سلول کامل اشتباه نشود.
English name: HIOKI RM2610 Electrode Resistance Measurement System for Lithium-Ion Battery Electrode Sheets.
🔍 معرفی تخصصی سیستم اندازه گیری مقاومت ورق الکترود هیوکی مدل HIOKI RM2610
سیستم اندازه گیری مقاومت ورق الکترود هیوکی مدل HIOKI RM2610 برای تحقیق و توسعه و کنترل فرایند ورق های الکترود مثبت و منفی باتری لیتیوم یون، جداسازی مقاومت کامپوزیت از مقاومت رابط کلکتور طراحی شده است. در الکترود، اندازه گیری یک مقاومت کلی مشخص نمی کند افت اهمی داخل لایه کامپوزیت رخ داده یا در مرز اتصال لایه فعال به فویل کلکتور ایجاد شده است. RM2610 با نمونه برداری چندنقطه ای از توزیع پتانسیل و تحلیل معکوس، این دو مؤلفه را جداگانه برآورد می کند.
محصول کامل با عنوان RM2610 KIT شامل RM2610، پراب RM2611، فیکسچر RM2612، نرم افزار RM9003، کیس RM9004 و نگهدارنده RM9005 معرفی شده است. این سامانه با یک میکرو اهم متر عمومی یا مدل RM354x یکسان نیست. بنابراین نتیجه فقط به واحد اصلی وابسته نیست؛ فیکسچر، پراب، نرم افزار، ضخامت های واردشده و مقاومت ویژه فویل بخشی از زنجیره اندازه گیری هستند. استفاده از مقدار اشتباه ضخامت یا مشخصات کلکتور می تواند نتیجه محاسباتی را منحرف کند.
⚙️ ویژگی های کلیدی HIOKI RM2610
- اندازه گیری الکترود مثبت و منفی لیتیوم یون
- محاسبه مقاومت ویژه حجمی Ωcm
- محاسبه مقاومت رابط Ωcm²
- تحلیل معکوس توزیع پتانسیل
- 46 پراب
- جریان 1 میکروآمپر تا 10 میلی آمپر
- اندازه گیری دمای نزدیک فیکسچر
- نرم افزار اختصاصی و خروجی تحلیلی
این روش برای ورق الکترود مثبت و منفی تعریف شده و جایگزین آزمون ظرفیت، چرخه، امپدانس سلول کامل یا بررسی ایمنی باتری نیست. مزیت آن مشاهده زودهنگام کیفیت رسانایی لایه و رابط در مرحله توسعه ماده و تنظیم فرایند پوشش، خشک کردن و پرس است.
📊 جدول مشخصات فنی سیستم اندازه گیری مقاومت ورق الکترود هیوکی مدل HIOKI RM2610
| برند |
HIOKI / هیوکی |
| مدل |
RM2610 |
| نوع محصول |
سیستم تحلیل مقاومت حجمی لایه کامپوزیت و مقاومت رابط الکترود باتری |
| هدف اندازه گیری |
ورق الکترود مثبت و منفی باتری لیتیوم یون قابل شارژ |
| پارامتر اول |
مقاومت ویژه حجمی لایه کامپوزیت بر حسب Ωcm |
| پارامتر دوم |
مقاومت رابط لایه کامپوزیت و کلکتور بر حسب Ωcm² |
| روش محاسبه |
تحلیل مسئله معکوس توزیع پتانسیل با روش حجم محدود |
| داده های ورودی |
ضخامت لایه کامپوزیت، ضخامت کلکتور و مقاومت ویژه حجمی کلکتور |
| زمان تماس و پتانسیل |
حدود 30 ثانیه |
| زمان محاسبه |
حدود 35 ثانیه روی PC مرجع سازنده |
| جریان اندازه گیری |
1 میکروآمپر تا 10 میلی آمپر |
| تعداد پراب |
46 عدد |
| اندازه گیری دما |
سنجش دمای نزدیک فیکسچر |
| رایانه پیشنهادی |
پردازنده 4 رشته یا بیشتر، RAM حداقل 8GB، Windows 11 |
| بسته رسمی |
RM2610، RM2611، RM2612، RM9003، RM9004 و RM9005 |
زمان های اعلام شده مرجع اند و با ویژگی نمونه و توان رایانه تغییر می کنند. مدت حدود 30 ثانیه برای کنترل تماس و برداشت پتانسیل از مدت حدود 35 ثانیه محاسبه نرم افزاری جداست. برای مقایسه نمونه ها باید شرایط اندازه گیری و نسخه تحلیل ثابت نگه داشته شوند.
🧪 آماده سازی نمونه و داده های ورودی
نمونه باید نماینده فرایند، صاف و بدون تاخوردگی یا آلودگی سطحی باشد. ضخامت یک طرفه لایه کامپوزیت، ضخامت فویل کلکتور و مقاومت ویژه حجمی فویل با واحد درست وارد شوند. در نمونه دوطرفه باید روش آماده سازی و سمت آزمون مطابق دستورالعمل آزمایشگاه مشخص شود.
محل نمونه روی فیکسچر، نیروی تماس و وضعیت 46 پراب باید یکسان باشد. صفحه کنترل پراب برای تشخیص مشکل تماس استفاده شود و هر پراب آسیب دیده یا آلوده پیش از ادامه بررسی گردد. دمای نزدیک فیکسچر ثبت شود، زیرا هدایت ماده و فلز می تواند با دما تغییر کند.
🧠 روش تحلیل و تفسیر نتیجه
نرم افزار با روش حجم محدود، توزیع پتانسیل اندازه گیری شده را با مدل الکتریکی لایه و کلکتور تطبیق می دهد. خروجی مقاومت ویژه کامپوزیت با واحد Ωcm رفتار رسانایی درون لایه را توصیف می کند؛ مقاومت رابط با واحد Ωcm² افت میان لایه و کلکتور را نشان می دهد.
این دو عدد باید کنار فرمولاسیون، نسبت ماده رسانا، ضخامت پوشش، دانسیته پس از کلندر، شرایط خشک کردن و آماده سازی سطح فویل تفسیر شوند. یک نتیجه منفرد برای تغییر فرایند کافی نیست؛ تکرار، میانگین، پراکندگی و نمونه مرجع سالم باید بررسی شوند.
🏭 کاربرد در توسعه و کنترل فرایند
در توسعه ماده، RM2610 می تواند اثر درصد بایندر و افزودنی رسانا را جدا از کیفیت تماس با کلکتور آشکارتر کند. در تولید آزمایشی، مقایسه بچ ها و نواحی مختلف رول به شناسایی نایکنواختی پوشش یا پرس کمک می کند. حدود پذیرش باید از ارتباط نتیجه با عملکرد سلول و تحلیل آماری فرایند ساخته شوند.
برای ردیابی، شناسه رول، موقعیت نمونه، سمت الکترود، ضخامت، دما، اپراتور و نسخه نرم افزار ذخیره شوند. نمونه مرجع دوره ای و آزمون صفحه کنترل پراب از تغییر پنهان سامانه جلوگیری می کنند. داده خام و خروجی محاسباتی نیز باید همراه هم بایگانی شوند.
🖥️ رایانه و یکپارچه سازی
رایانه پیشنهادی حداقل چهار رشته پردازشی و 8 گیگابایت حافظه دارد و سیستم عامل اعلام شده Windows 11 است. کلید لایسنس USB باید محافظت شود و سیاست پشتیبان گیری برای پروژه و داده ها تعریف گردد. تغییر رایانه یا نسخه نرم افزار پیش از استفاده تولیدی باید با نمونه های مرجع اعتبارسنجی شود.
⚖️ مقایسه HIOKI RM2610 با ابزارهای نزدیک
| مدل مقایسه ای |
تفاوت کاربردی |
| HIOKI RM3545A |
مقاومت سنج عمومی دقیق از نانو اهم تا مگااهم است؛ RM2610 مقاومت کامپوزیت و رابط ورق الکترود را با مدل تحلیلی جدا می کند. |
| HIOKI BT4560-60 |
امپدانس سلول کامل را در فرکانس های مختلف می سنجد؛ RM2610 بر ساختار ورق الکترود پیش از تشکیل سلول تمرکز دارد. |
برای مشاهده گروه های مرتبط از HIOKI Resistance Meters، Milliohm and Microohm Meters و HIOKI Battery Testers استفاده کنید. نام و نشانی لینک های داخلی انگلیسی هستند.
📦 اقلام همراه محصول
- حسگر دمای HIOKI Z2001
- کابل USB
- کلید لایسنس USB
- صفحه کنترل پراب
- کابل برق
- دفترچه راهنما
فهرست اقلام باید با کد RM2610 KIT و بسته تأمین شده تطبیق داده شود. میز، رایانه و متعلقات آزمایشگاهی خارج از فهرست جزو بسته پایه فرض نمی شوند. پیش از سفارش، سازگاری نرم افزار و سیاست لایسنس نیز بررسی شود.
🛡️ نگهداری و کنترل کیفیت
- پراب ها: تماس هر 46 نقطه پیش از سری آزمون کنترل شود.
- نمونه: بدون چروک، آلودگی و آسیب روی فیکسچر قرار گیرد.
- ورودی ها: ضخامت و مقاومت ویژه کلکتور با واحد درست ثبت شوند.
- دما: دمای نزدیک فیکسچر کنار نتیجه ذخیره شود.
- مرجع: نمونه کنترل برای پایش تغییر سامانه استفاده شود.
- داده: فایل خام، نتیجه و نسخه نرم افزار با هم بایگانی شوند.
🛒 قیمت و خرید سیستم اندازه گیری مقاومت ورق الکترود هیوکی مدل HIOKI RM2610
این صفحه به عنوان مرجع فنی عصرتولز ایجاد شده و تا تأیید موجودی واقعی، محصول ناموجود و بدون قیمت فرضی باقی می ماند. پس از تأمین معتبر، قیمت و شرایط خرید در همین صفحه درج می شود. هنگام استعلام، نام کامل سیستم اندازه گیری مقاومت ورق الکترود هیوکی مدل HIOKI RM2610، اجزای کیت، نوع الکترود و نیاز نرم افزاری را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا RM2610 یک میکرو اهم متر عمومی است؟
خیر؛ سامانه تخصصی ورق الکترود با 46 پراب و تحلیل نرم افزاری برای جداسازی مقاومت کامپوزیت و رابط است.
آیا ظرفیت باتری را اندازه می گیرد؟
خیر؛ ظرفیت و چرخه سلول کامل به تجهیزات دیگری نیاز دارند.
چرا ضخامت نمونه لازم است؟
زیرا مدل محاسباتی برای استخراج مقاومت ویژه و رابط به هندسه لایه و کلکتور نیاز دارد.
آیا رایانه همراه است؟
در فهرست رسمی اقلام همراه رایانه ذکر نشده و باید جداگانه فراهم شود.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر تأیید نشده و عصرتولز قیمت حدسی برای کالای ناموجود درج نمی کند.
آیا تصاویر دقیق اند؟

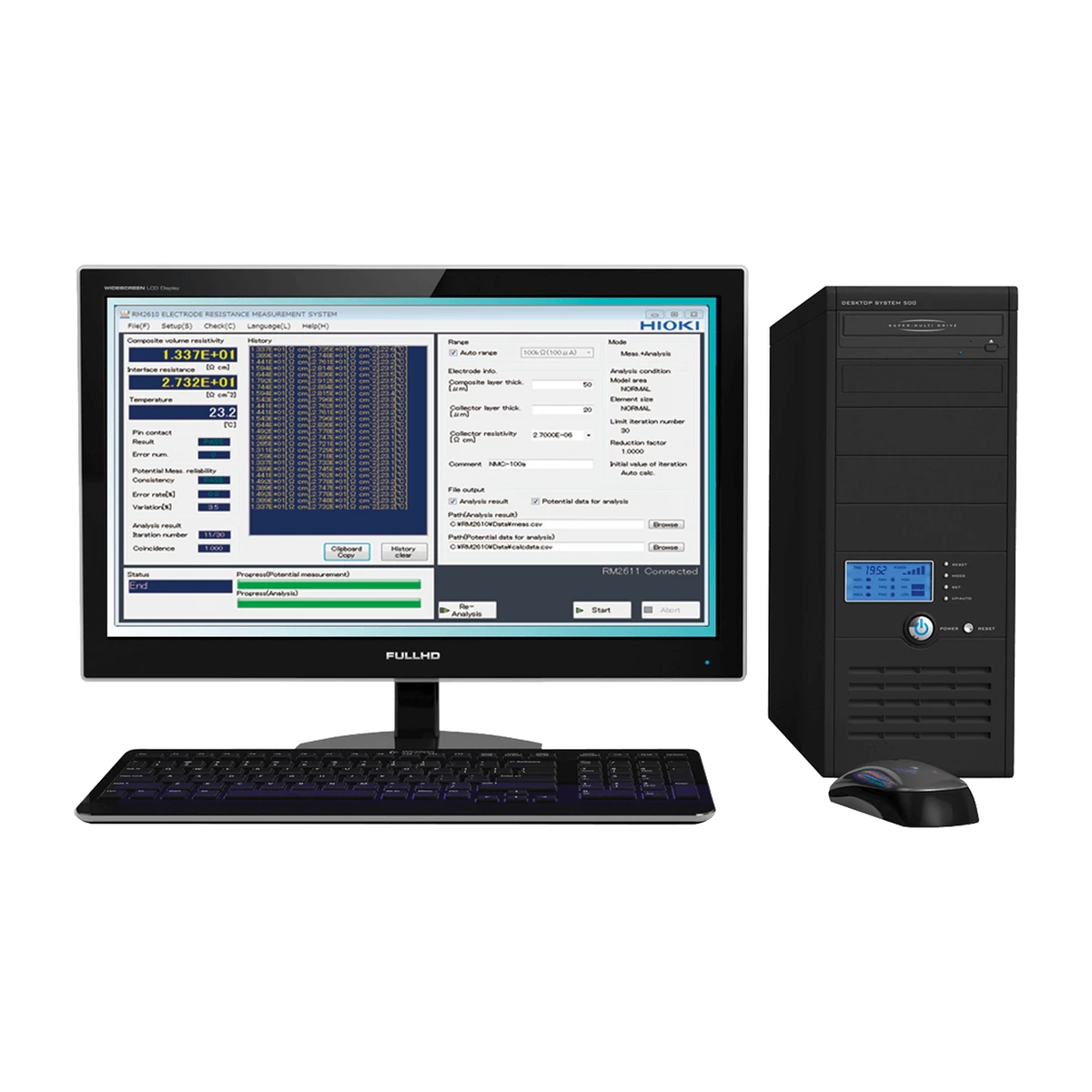

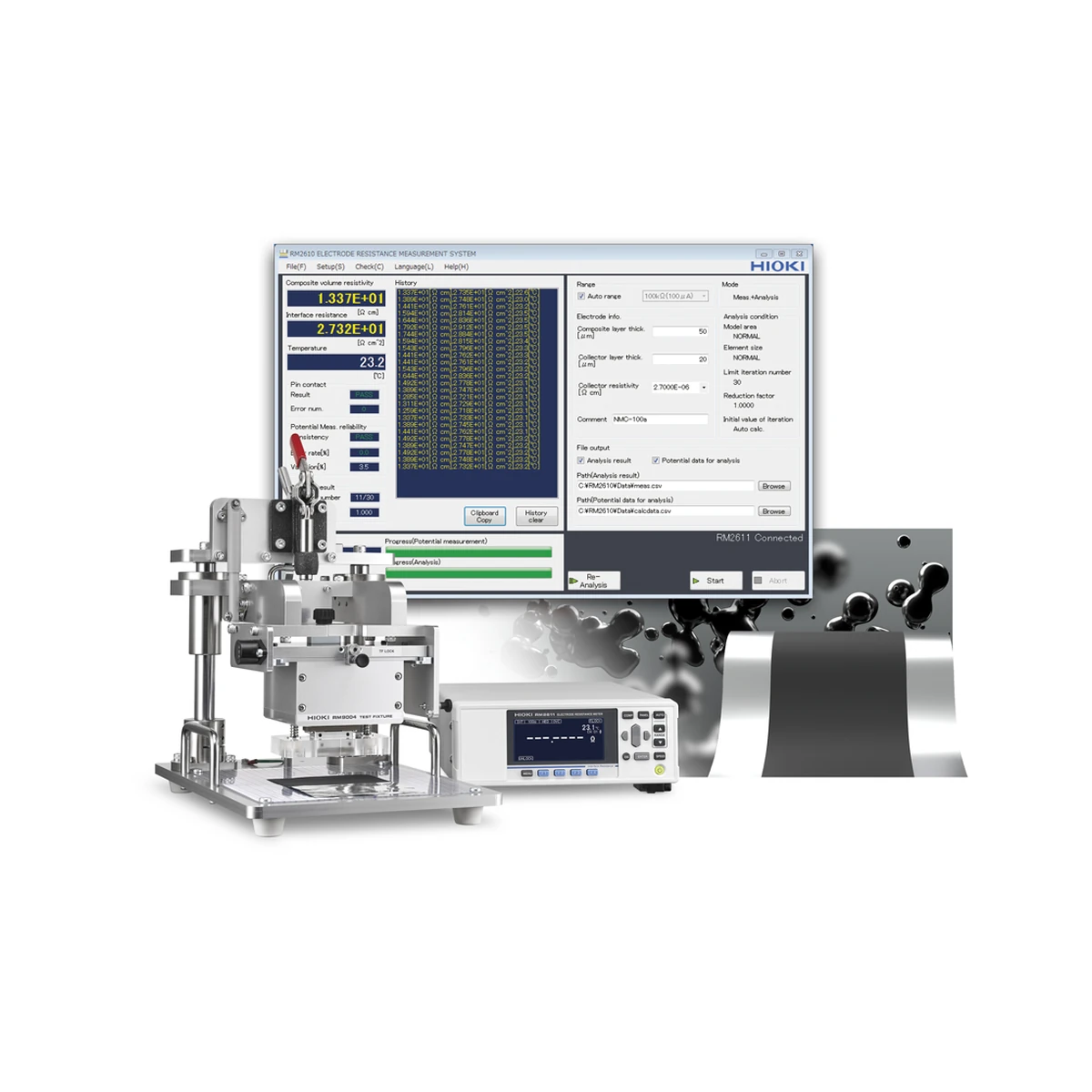

بله؛ تصاویر رسمی سامانه و نمای نرم افزاری همین مدل انتخاب شده اند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: RM2610
- نوع: سیستم تحلیل مقاومت حجمی لایه کامپوزیت و مقاومت رابط الکترود باتری
- هدف اندازه گیری: ورق الکترود مثبت و منفی باتری لیتیوم یون قابل شارژ
- پارامتر اول: مقاومت ویژه حجمی لایه کامپوزیت بر حسب Ωcm
- پارامتر دوم: مقاومت رابط لایه کامپوزیت و کلکتور بر حسب Ωcm²
- روش محاسبه: تحلیل مسئله معکوس توزیع پتانسیل با روش حجم محدود
- داده های ورودی: ضخامت لایه کامپوزیت، ضخامت کلکتور و مقاومت ویژه حجمی کلکتور
- زمان تماس و پتانسیل: حدود 30 ثانیه
- زمان محاسبه: حدود 35 ثانیه روی PC مرجع سازنده
- جریان اندازه گیری: 1 میکروآمپر تا 10 میلی آمپر
- تعداد پراب: 46 عدد
