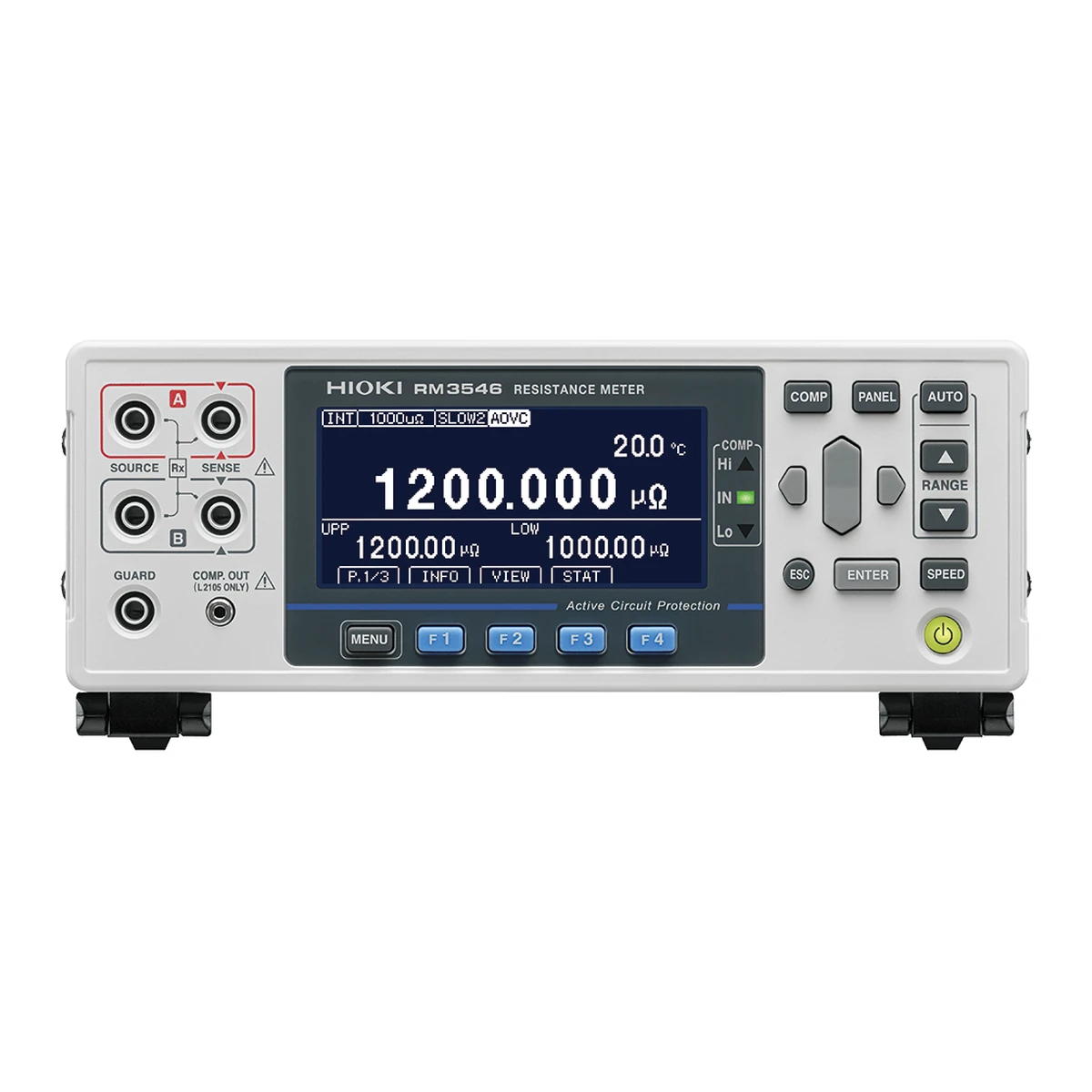

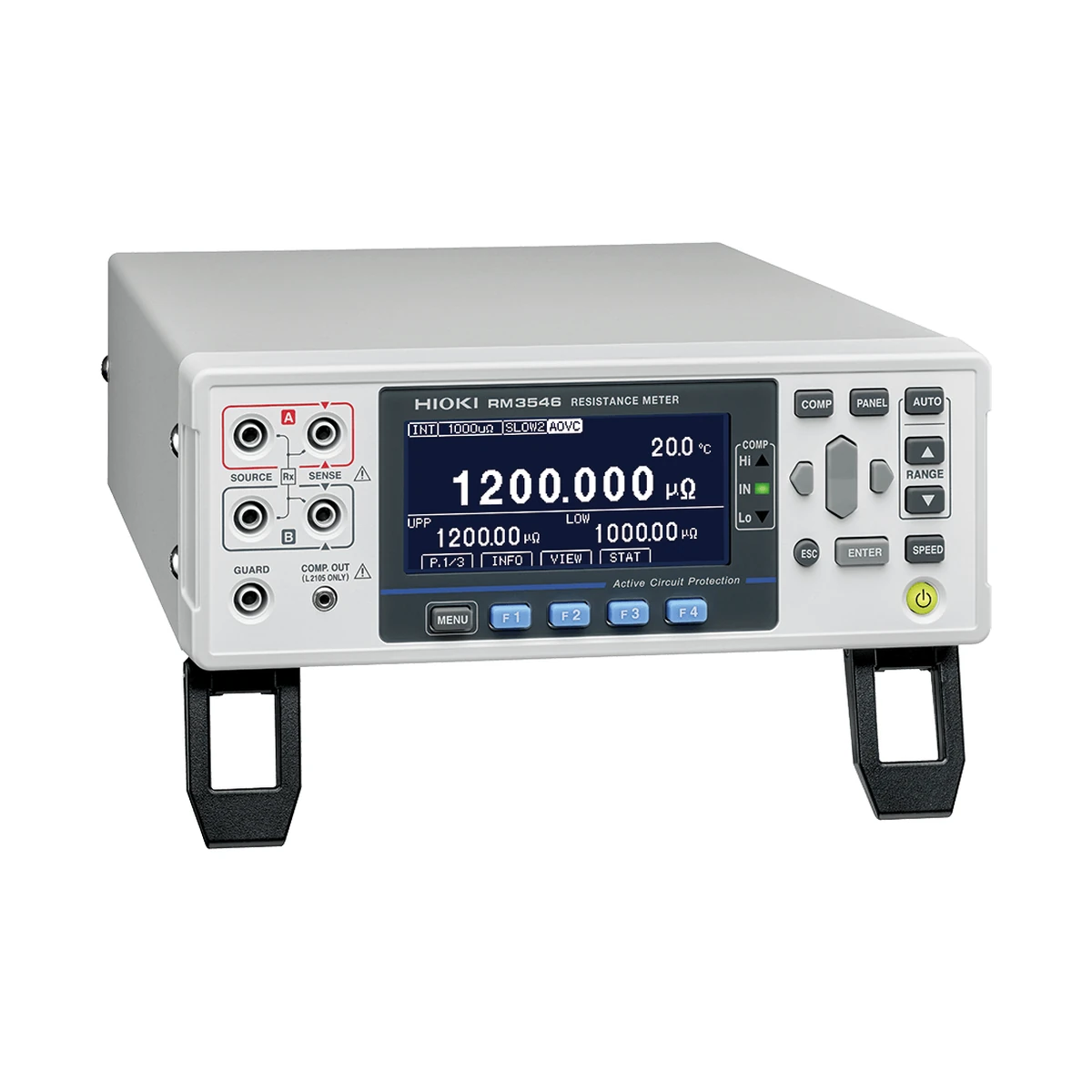

میکرو اهم متر دقیق A-OVC هیوکی مدل HIOKI RM3546 مقاومت سنج 13 رنج از 1000 میکرو اهم تا 1000 مگااهم با تفکیک 1 نانو اهم، A-OVC، اصلاح پیشرفته دما A-TC و زمان FAST حدود 2.3 میلی ثانیه است. نام، تصویر و داده های این صفحه با کد کامل RM3546 تطبیق داده شده اند تا نسخه قدیمی، پسونددار یا دستگاه نزدیک به اشتباه یک کالا شناخته نشود.
English name: HIOKI RM3546 High-Precision Resistance Meter with A-OVC and Advanced Temperature Correction.
🔍 معرفی و کاربرد میکرو اهم متر دقیق A-OVC هیوکی مدل HIOKI RM3546
میکرو اهم متر دقیق A-OVC هیوکی مدل HIOKI RM3546 برای اندازه گیری فوق دقیق مقاومت پایین، کاهش اثر نیروی ترموالکتریکی، جبران تغییر دما و تست چندکاناله در کنترل کیفیت پیشرفته طراحی شده است. در اندازه گیری مقاومت های بسیار پایین، مقاومت کابل، کنتاکت و نیروی ترموالکتریکی می توانند از مقدار قطعه بزرگ تر باشند. روش چهار سیمه جریان را از یک جفت هادی اعمال و افت ولتاژ را با جفت مستقل می سنجد تا اثر سیم و تماس از نتیجه جدا شود.
RM3546 مدل مستقل و جدیدتر این خانواده است و با RM3545A یکی نیست. وجود A-OVC و A-TC مشخصه مهم آن است؛ مالتی پلکسر Z3003 و پراب های مختلف گزینه یا لوازم جداگانه اند. انتخاب صحیح فقط با بیشترین یا کمترین رنج انجام نمی شود؛ جریان تست، ولتاژ مدار باز، سرعت، OVC، امکان اصلاح دما، فیکسچر و رابط اتوماسیون باید با قطعه واقعی تطبیق داده شوند. تفاوت یک پسوند یا حرف در نام مدل می تواند رابط ها، کانال ها یا لوازم بسته را تغییر دهد.
⚙️ ویژگی های کلیدی HIOKI RM3546
- 13 رنج تا 1000 مگااهم
- تفکیک 1 نانو اهم
- A-OVC برای جبران سریع ولتاژ آفست
- Advanced Temperature Correction
- سرعت FAST حدود 2.3 میلی ثانیه
- جریان تست قابل انتخاب در رنج های پایین
- پشتیبانی مالتی پلکسر داخلی و خارجی
- LAN، RS-232C، USB و EXT I/O
رزولوشن کوچک به تنهایی تضمین کننده دقت نیست. عدد قابل اتکا باید در محدوده دقت اعلام شده، با اتصال پایدار و پس از کنترل صفر یا روش جبران مناسب ثبت شود. برای سیم پیچ و فلزات، ضریب دمایی مقاومت اهمیت زیادی دارد؛ بنابراین دمای قطعه باید سنجیده یا به دمای مرجع تبدیل شود.
📊 جدول مشخصات فنی میکرو اهم متر دقیق A-OVC هیوکی مدل HIOKI RM3546
| برند |
HIOKI / هیوکی |
| مدل |
RM3546 |
| نوع محصول |
مقاومت سنج دقیق با جبران پیشرفته ولتاژ آفست و دما |
| رنج مقاومت |
1000 میکرو اهم تا 1000 مگااهم در 13 رنج |
| تفکیک |
1 نانو اهم در رنج 1000 میکرو اهم تا 100 کیلو اهم در رنج 1000 مگااهم |
| دقت نمونه |
تا ±0.006% مقدار خوانده شده ±0.001% تمام مقیاس در رنج 1000 اهم و شرایط مرجع |
| جریان تست |
تا 1 آمپر در رنج های پایین؛ جریان های جایگزین 500، 100، 10 یا 1 میلی آمپر در رنج های سازگار |
| سرعت |
FAST حدود 2.3 ms؛ MED حدود 19 تا 22 ms؛ SLOW1 حدود 102 ms؛ SLOW2 حدود 202 ms |
| جبران آفست |
OVC و A-OVC |
| اصلاح دما |
Temperature Correction و Advanced Temperature Correction با حسگر Z2001 |
| ولتاژ مدار باز |
تا 8 ولت در رنج 1000 اهم و پایین تر؛ تا 20 ولت از 10 کیلو اهم به بالا |
| مالتی پلکسر داخلی |
تا دو واحد Z3003؛ 20 کانال چهار سیمه یا 42 کانال دو سیمه |
| مالتی پلکسر خارجی |
تا 33 کانال با SW1001 یا 132 کانال با SW1002 در روش چهار سیمه |
| رابط ها |
LAN، RS-232C، USB، EXT I/O و خروجی آنالوگ 0 تا 1.5 ولت DC |
| تغذیه |
100 تا 240 ولت AC، حداکثر 40VA؛ مصرف معمول حدود 20 وات |
| ابعاد |
215×80×306.5 میلی متر |
| وزن |
حدود 3.4 کیلوگرم |
اعداد جدول به همین مدل یا نسخه های صریحاً نام برده شده مربوط اند. «تمام مقیاس» با مقدار خوانده شده تفاوت دارد و هر دو جزء خطا باید محاسبه شوند. همچنین حداکثر نمایش با رنج دارای بهترین دقت یکسان نیست. در مرز رنج یا در حضور نویز، حالت کندتر و میانگین گیری می توانند پایداری را بهتر کنند.
🧭 روش اندازه گیری دقیق مقاومت پایین
قطعه از منابع انرژی جدا و مسیرهای موازی ناخواسته حذف شود. سطح اتصال تمیز و پراب چهار سیمه با فشار یکنواخت قرار گیرد. مسیر SOURCE جریان تست را حمل می کند و مسیر SENSE باید در نقطه نزدیک به قطعه افت ولتاژ را بسنجد. قرار دادن حسگر بیرون از محل تماس می تواند مقاومت گیره یا اتصال را وارد نتیجه کند.
پیش از اندازه گیری، Zero Adjust یا روش جبران توصیه شده با همان کابل و فیکسچر اجرا شود. اگر OVC فعال است، زمان چرخه و نوع قطعه با آن سازگار شود. برای قطعات القایی مانند موتور و ترانس باید زمان پایدارشدن و انرژی ذخیره شده در نظر گرفته شود و جداکردن پراب مطابق دستور ایمنی انجام گیرد.
🌡️ اصلاح دما و تکرارپذیری
مقاومت مس و بسیاری از فلزات با دما تغییر می کند. مقایسه دو سیم پیچ در دماهای متفاوت بدون اصلاح می تواند نتیجه گمراه کننده بدهد. حسگر دما نزدیک قطعه، ضریب مناسب ماده و دمای مرجع درست انتخاب شوند. در قطعاتی که پس از عبور جریان گرم می شوند، ترتیب و فاصله زمانی آزمون ثابت نگه داشته شود.
برای ارزیابی خط تولید، قطعه مرجع، نمودار کنترلی و بازبینی دوره ای فیکسچر ضروری است. افزایش تدریجی مقاومت تماس فیکسچر ممکن است به عنوان افت کیفیت محصول دیده شود. Contact Check، محدودیت مسیر و بررسی سلامت کابل کمک می کنند این خطا زودتر شناسایی شود.
🏭 اتصال به خط تولید و ثبت داده
در مدل های دارای رابط، Comparator نتیجه را به کنترلر ارسال و EXT I/O چرخه اندازه گیری را با فیکسچر هماهنگ می کند. زمان اسمی اندازه گیری تنها بخشی از چرخه است؛ تأخیر مکانیکی، زمان پایدارشدن، میانگین گیری و انتقال داده نیز باید محاسبه شوند. پنل های تنظیم ذخیره و دسترسی اپراتور محدود شود تا تغییر ناخواسته رخ ندهد.
برای ثبت قابل ردیابی، شناسه قطعه، رنج، دما، زمان، وضعیت OVC، شماره فیکسچر و نتیجه کنار هم ذخیره شوند. حد PASS/FAIL باید از تلرانس نقشه، خطای اندازه گیری و توزیع فرایند استخراج شود، نه صرفاً از یک نمونه سالم.
🧱 طراحی و انتخاب فیکسچر
نسخه قابل حمل برای سرویس میدانی و جابه جایی مناسب است؛ نسخه رومیزی برای فیکسچر ثابت، سرعت و اتوماسیون طراحی شده است. گیره، پراب سوزنی، پراب چهار سیمه یا مالتی پلکسر باید بر اساس هندسه قطعه، جریان تست، تعداد نقاط و خطر اتصال کوتاه انتخاب شوند.
کابل های اندازه گیری از سیم قدرت، منبع سوئیچینگ و میدان مغناطیسی دور نگه داشته شوند. حلقه کابل کوچک و مسیر رفت و برگشت نزدیک باشد. برای مقاومت های بالا، پاکیزگی عایق و رطوبت اهمیت پیدا می کند؛ برای مقاومت های پایین، کیفیت کنتاکت و نیروی ترموالکتریکی غالب می شوند.
⚖️ مقایسه HIOKI RM3546 با مدل های نزدیک
| مدل مقایسه ای |
تفاوت کاربردی |
| HIOKI RM3545A |
دامنه و تفکیک نزدیک دارد، اما RM3546 با A-OVC و A-TC برای جبران پیشرفته تر معرفی شده است. |
| HIOKI RM3548-50 |
قابل حمل و تا 3 مگااهم است؛ RM3546 دستگاه رومیزی چندرنج برای دقت و اتوماسیون بالاتر است. |
برای مشاهده گروه های مرتبط از HIOKI Resistance Meters، Milliohm and Microohm Meters و HIOKI Battery Testers استفاده کنید. نام و نشانی پیوندهای داخلی انگلیسی هستند و انتخاب نهایی باید با دامنه، جریان تست، دما، سرعت و رابط موردنیاز انجام شود.
📦 اقلام همراه محصول
- کابل برق
- حسگر دمای HIOKI Z2001
- کانکتور نری EXT I/O
- درپوش کانکتور EXT I/O
- راهنمای شروع
- برگه نکات عملیاتی
فقط اقلام بالا برای بسته پایه یا نسخه تصریح شده در نظر گرفته می شوند. پراب، فیکسچر، مالتی پلکسر، کابل ارتباطی یا حسگری که ذکر نشده باشد باید جدا تهیه شود. پیش از سفارش لوازم، شماره فنی و سازگاری آن با HIOKI RM3546 بررسی شود.
🛡️ نکات ایمنی و نگهداری
- مدار بی برق: مقاومت مدار دارای انرژی اندازه گیری نشود.
- تخلیه قطعه: خازن و سیم پیچ پیش از لمس یا جداسازی ایمن شوند.
- حد ورودی: ترمینال ها از ولتاژ و جریان بیرون از مشخصات محافظت شوند.
- تمیزی تماس: اکسید، روغن و آلودگی از سطح اندازه گیری پاک شوند.
- کالیبراسیون: دوره کالیبراسیون متناسب با ریسک فرایند تعیین شود.
- ثبت شرایط: دما، رنج، پراب و حالت جبران کنار عدد ذخیره شوند.
🛒 قیمت و خرید میکرو اهم متر دقیق A-OVC هیوکی مدل HIOKI RM3546
این صفحه به عنوان مرجع فنی عصرتولز ایجاد شده و تا تأیید موجودی واقعی، محصول ناموجود و بدون قیمت حدسی باقی می ماند. پس از تأمین معتبر، قیمت و شرایط خرید در همین صفحه درج می شود. هنگام استعلام، نام کامل میکرو اهم متر دقیق A-OVC هیوکی مدل HIOKI RM3546، کد RM3546، کمترین مقاومت، جریان تست، تعداد کانال و نوع پراب را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا صفحه دقیقاً برای HIOKI RM3546 است؟
بله؛ نام، تصاویر، رنج ها، اقلام همراه و تفاوت نسخه ها با همین مدل رسمی تطبیق داده شده اند.
فرق روش چهار سیمه با دو سیمه چیست؟
روش چهار سیمه مسیر جریان و حس ولتاژ را جدا می کند تا مقاومت کابل و تماس از اندازه گیری مقاومت پایین تا حد زیادی حذف شود.
آیا تفکیک نانو اهم همان دقت نانو اهم است؟
خیر؛ تفکیک کوچک ترین تغییر قابل نمایش است. دقت به درصد مقدار خوانده شده، تمام مقیاس، شرایط و رنج وابسته است.
چرا اصلاح دما مهم است؟
زیرا مقاومت فلزاتی مانند مس با دما تغییر می کند و مقایسه بدون تبدیل به دمای مرجع می تواند اشتباه باشد.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای محصول ناموجود قیمت فرضی ثبت نمی کند.
آیا تصاویر رسمی همین مدل هستند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع و واضح بهینه شده اند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: RM3546
- نوع: مقاومت سنج دقیق با جبران پیشرفته ولتاژ آفست و دما
- رنج مقاومت: 1000 میکرو اهم تا 1000 مگااهم در 13 رنج
- تفکیک: 1 نانو اهم در رنج 1000 میکرو اهم تا 100 کیلو اهم در رنج 1000 مگااهم
- دقت نمونه: تا ±0.006% مقدار خوانده شده ±0.001% تمام مقیاس در رنج 1000 اهم و شرایط مرجع
- جریان تست: تا 1 آمپر در رنج های پایین؛ جریان های جایگزین 500، 100، 10 یا 1 میلی آمپر در رنج های سازگار
- سرعت: FAST حدود 2.3 ms؛ MED حدود 19 تا 22 ms؛ SLOW1 حدود 102 ms؛ SLOW2 حدود 202 ms
- جبران آفست: OVC و A-OVC
- اصلاح دما: Temperature Correction و Advanced Temperature Correction با حسگر Z2001
- ولتاژ مدار باز: تا 8 ولت در رنج 1000 اهم و پایین تر؛ تا 20 ولت از 10 کیلو اهم به بالا
- مالتی پلکسر داخلی: تا دو واحد Z3003؛ 20 کانال چهار سیمه یا 42 کانال دو سیمه
