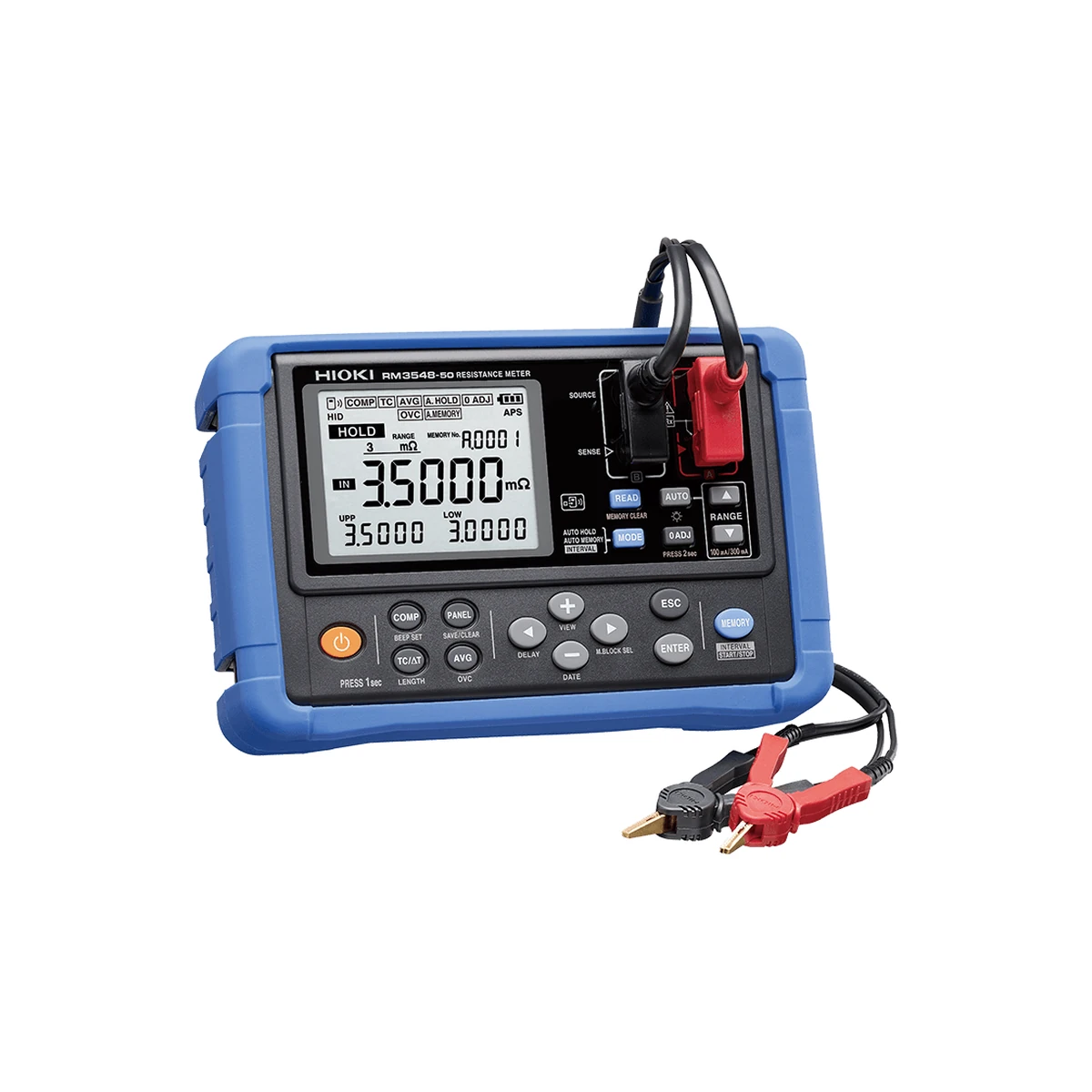

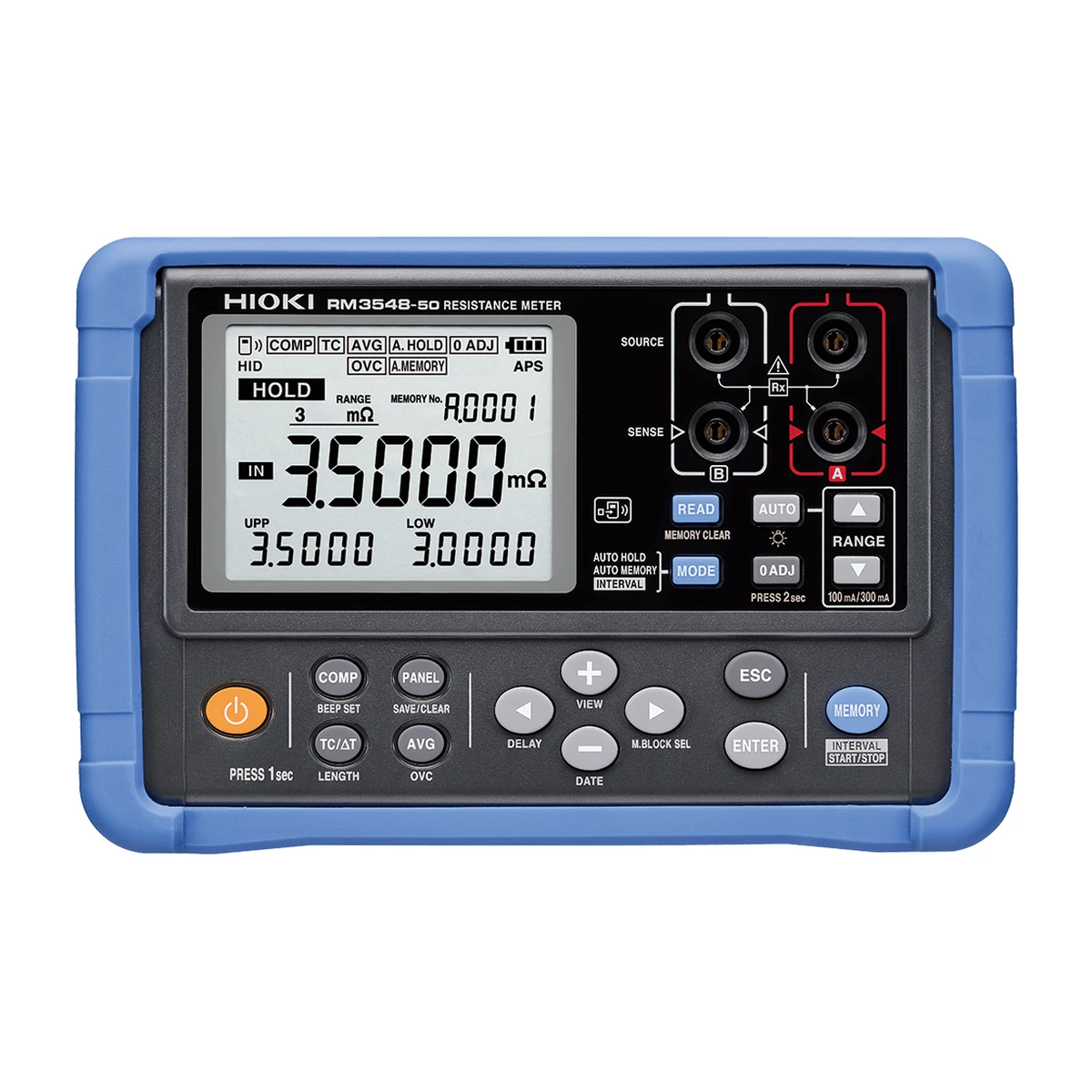

میلی اهم متر قابل حمل 3 مگااهم هیوکی مدل HIOKI RM3548-50 مقاومت سنج قابل حمل از رنج 3 میلی اهم تا 3 مگااهم با تفکیک 0.1 میکرو اهم، دقت پایه ±0.020 درصد، حافظه تا 6000 داده و جبران ولتاژ آفست OVC است. نام، تصویر و داده های این صفحه با کد کامل RM3548-50 تطبیق داده شده اند تا نسخه قدیمی، پسونددار یا دستگاه نزدیک به اشتباه یک کالا شناخته نشود.
English name: HIOKI RM3548-50 Portable Resistance Meter from 3 Milliohms to 3 Megohms with OVC and Bluetooth Support.
🔍 معرفی و کاربرد میلی اهم متر قابل حمل 3 مگااهم هیوکی مدل HIOKI RM3548-50
میلی اهم متر قابل حمل 3 مگااهم هیوکی مدل HIOKI RM3548-50 برای اندازه گیری مقاومت سیم پیچ موتور و ترانس، اتصال باس بار، کنتاکت، کابل، جوش و پایش افزایش مقاومت در محل طراحی شده است. در اندازه گیری مقاومت های بسیار پایین، مقاومت کابل، کنتاکت و نیروی ترموالکتریکی می توانند از مقدار قطعه بزرگ تر باشند. روش چهار سیمه جریان را از یک جفت هادی اعمال و افت ولتاژ را با جفت مستقل می سنجد تا اثر سیم و تماس از نتیجه جدا شود.
کد کامل RM3548-50 نسل فعلی است و با RM3548 قدیمی یکسان نیست. آداپتور Z3210 برای ارتباط بی سیم اختیاری است؛ پراب L2107 و حسگر دمای Z2002 در بسته پایه همین کد قرار دارند. انتخاب صحیح فقط با بیشترین یا کمترین رنج انجام نمی شود؛ جریان تست، ولتاژ مدار باز، سرعت، OVC، امکان اصلاح دما، فیکسچر و رابط اتوماسیون باید با قطعه واقعی تطبیق داده شوند. تفاوت یک پسوند یا حرف در نام مدل می تواند رابط ها، کانال ها یا لوازم بسته را تغییر دهد.
⚙️ ویژگی های کلیدی HIOKI RM3548-50
- رنج 3 میلی اهم تا 3 مگااهم
- تفکیک 0.1 میکرو اهم
- دقت پایه ±0.020% rdg ±0.007% f.s.
- جریان تست تا 1 آمپر DC
- جبران ولتاژ آفست OVC
- اصلاح دما و تبدیل طول
- حافظه 1000 داده دستی یا 6000 داده دوره ای
- USB و بلوتوث با Z3210 اختیاری
رزولوشن کوچک به تنهایی تضمین کننده دقت نیست. عدد قابل اتکا باید در محدوده دقت اعلام شده، با اتصال پایدار و پس از کنترل صفر یا روش جبران مناسب ثبت شود. برای سیم پیچ و فلزات، ضریب دمایی مقاومت اهمیت زیادی دارد؛ بنابراین دمای قطعه باید سنجیده یا به دمای مرجع تبدیل شود.
📊 جدول مشخصات فنی میلی اهم متر قابل حمل 3 مگااهم هیوکی مدل HIOKI RM3548-50
| برند |
HIOKI / هیوکی |
| مدل |
RM3548-50 |
| نوع محصول |
مقاومت سنج دقیق قابل حمل با اتصال چهار سیمه و حافظه |
| رنج مقاومت |
3 میلی اهم تا 3 مگااهم در 10 رنج |
| حداکثر نمایش |
3.5000 میلی اهم تا 3.5000 مگااهم بسته به رنج |
| تفکیک |
0.1 میکرو اهم تا 100 اهم بسته به رنج |
| دقت پایه |
±0.020% مقدار خوانده شده ±0.007% تمام مقیاس |
| جریان تست |
1 آمپر DC در 3 میلی اهم تا 500 نانوآمپر DC در 3 مگااهم |
| ولتاژ مدار باز |
حداکثر 5.5 ولت DC |
| رنج دما |
10- تا 99.9 درجه سانتی گراد با Z2002؛ دقت ترکیبی ±0.5 درجه |
| نرخ نوسازی |
حدود 100 میلی ثانیه بدون OVC و 230 میلی ثانیه با OVC |
| حافظه |
1000 داده دستی/خودکار یا 6000 داده در حالت Interval |
| فاصله ثبت دوره ای |
0.2 تا 10.0 ثانیه با گام 0.2 ثانیه |
| ارتباط |
USB Mass Storage؛ بلوتوث با Z3210 اختیاری |
| تغذیه |
8 باتری AA آلکالاین یا Ni-MH؛ حدود 10 ساعت کار |
| ابعاد |
حدود 199×132×60 میلی متر با محافظ |
| وزن |
حدود 890 گرم با باتری و محافظ |
اعداد جدول به همین مدل یا نسخه های صریحاً نام برده شده مربوط اند. «تمام مقیاس» با مقدار خوانده شده تفاوت دارد و هر دو جزء خطا باید محاسبه شوند. همچنین حداکثر نمایش با رنج دارای بهترین دقت یکسان نیست. در مرز رنج یا در حضور نویز، حالت کندتر و میانگین گیری می توانند پایداری را بهتر کنند.
🧭 روش اندازه گیری دقیق مقاومت پایین
قطعه از منابع انرژی جدا و مسیرهای موازی ناخواسته حذف شود. سطح اتصال تمیز و پراب چهار سیمه با فشار یکنواخت قرار گیرد. مسیر SOURCE جریان تست را حمل می کند و مسیر SENSE باید در نقطه نزدیک به قطعه افت ولتاژ را بسنجد. قرار دادن حسگر بیرون از محل تماس می تواند مقاومت گیره یا اتصال را وارد نتیجه کند.
پیش از اندازه گیری، Zero Adjust یا روش جبران توصیه شده با همان کابل و فیکسچر اجرا شود. اگر OVC فعال است، زمان چرخه و نوع قطعه با آن سازگار شود. برای قطعات القایی مانند موتور و ترانس باید زمان پایدارشدن و انرژی ذخیره شده در نظر گرفته شود و جداکردن پراب مطابق دستور ایمنی انجام گیرد.
🌡️ اصلاح دما و تکرارپذیری
مقاومت مس و بسیاری از فلزات با دما تغییر می کند. مقایسه دو سیم پیچ در دماهای متفاوت بدون اصلاح می تواند نتیجه گمراه کننده بدهد. حسگر دما نزدیک قطعه، ضریب مناسب ماده و دمای مرجع درست انتخاب شوند. در قطعاتی که پس از عبور جریان گرم می شوند، ترتیب و فاصله زمانی آزمون ثابت نگه داشته شود.
برای ارزیابی خط تولید، قطعه مرجع، نمودار کنترلی و بازبینی دوره ای فیکسچر ضروری است. افزایش تدریجی مقاومت تماس فیکسچر ممکن است به عنوان افت کیفیت محصول دیده شود. Contact Check، محدودیت مسیر و بررسی سلامت کابل کمک می کنند این خطا زودتر شناسایی شود.
🏭 اتصال به خط تولید و ثبت داده
در مدل های دارای رابط، Comparator نتیجه را به کنترلر ارسال و EXT I/O چرخه اندازه گیری را با فیکسچر هماهنگ می کند. زمان اسمی اندازه گیری تنها بخشی از چرخه است؛ تأخیر مکانیکی، زمان پایدارشدن، میانگین گیری و انتقال داده نیز باید محاسبه شوند. پنل های تنظیم ذخیره و دسترسی اپراتور محدود شود تا تغییر ناخواسته رخ ندهد.
برای ثبت قابل ردیابی، شناسه قطعه، رنج، دما، زمان، وضعیت OVC، شماره فیکسچر و نتیجه کنار هم ذخیره شوند. حد PASS/FAIL باید از تلرانس نقشه، خطای اندازه گیری و توزیع فرایند استخراج شود، نه صرفاً از یک نمونه سالم.
🧱 طراحی و انتخاب فیکسچر
نسخه قابل حمل برای سرویس میدانی و جابه جایی مناسب است؛ نسخه رومیزی برای فیکسچر ثابت، سرعت و اتوماسیون طراحی شده است. گیره، پراب سوزنی، پراب چهار سیمه یا مالتی پلکسر باید بر اساس هندسه قطعه، جریان تست، تعداد نقاط و خطر اتصال کوتاه انتخاب شوند.
کابل های اندازه گیری از سیم قدرت، منبع سوئیچینگ و میدان مغناطیسی دور نگه داشته شوند. حلقه کابل کوچک و مسیر رفت و برگشت نزدیک باشد. برای مقاومت های بالا، پاکیزگی عایق و رطوبت اهمیت پیدا می کند؛ برای مقاومت های پایین، کیفیت کنتاکت و نیروی ترموالکتریکی غالب می شوند.
⚖️ مقایسه HIOKI RM3548-50 با مدل های نزدیک
| مدل مقایسه ای |
تفاوت کاربردی |
| HIOKI RM3544 |
رومیزی، جمع و جور و سریع تر برای میز یا تولید است؛ RM3548-50 قابل حمل و دارای حافظه میدانی است. |
| UNI-T UT620C |
گزینه قابل حمل با دامنه و دقت متفاوت است؛ انتخاب باید با حداقل مقاومت، جریان تست و ثبت داده تطبیق داده شود. |
برای مشاهده گروه های مرتبط از HIOKI Resistance Meters، Milliohm and Microohm Meters و HIOKI Battery Testers استفاده کنید. نام و نشانی پیوندهای داخلی انگلیسی هستند و انتخاب نهایی باید با دامنه، جریان تست، دما، سرعت و رابط موردنیاز انجام شود.
📦 اقلام همراه محصول
- پراب گیره ای HIOKI L2107
- حسگر دمای HIOKI Z2002
- محافظ HIOKI Z5041
- هشت باتری AA آلکالاین
- کابل USB مدل L1003
- بند گردنی HIOKI Z5043
- فیوز یدکی
- دفترچه راهنما
فقط اقلام بالا برای بسته پایه یا نسخه تصریح شده در نظر گرفته می شوند. پراب، فیکسچر، مالتی پلکسر، کابل ارتباطی یا حسگری که ذکر نشده باشد باید جدا تهیه شود. پیش از سفارش لوازم، شماره فنی و سازگاری آن با HIOKI RM3548-50 بررسی شود.
🛡️ نکات ایمنی و نگهداری
- مدار بی برق: مقاومت مدار دارای انرژی اندازه گیری نشود.
- تخلیه قطعه: خازن و سیم پیچ پیش از لمس یا جداسازی ایمن شوند.
- حد ورودی: ترمینال ها از ولتاژ و جریان بیرون از مشخصات محافظت شوند.
- تمیزی تماس: اکسید، روغن و آلودگی از سطح اندازه گیری پاک شوند.
- کالیبراسیون: دوره کالیبراسیون متناسب با ریسک فرایند تعیین شود.
- ثبت شرایط: دما، رنج، پراب و حالت جبران کنار عدد ذخیره شوند.
🛒 قیمت و خرید میلی اهم متر قابل حمل 3 مگااهم هیوکی مدل HIOKI RM3548-50
این صفحه به عنوان مرجع فنی عصرتولز ایجاد شده و تا تأیید موجودی واقعی، محصول ناموجود و بدون قیمت حدسی باقی می ماند. پس از تأمین معتبر، قیمت و شرایط خرید در همین صفحه درج می شود. هنگام استعلام، نام کامل میلی اهم متر قابل حمل 3 مگااهم هیوکی مدل HIOKI RM3548-50، کد RM3548-50، کمترین مقاومت، جریان تست، تعداد کانال و نوع پراب را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا صفحه دقیقاً برای HIOKI RM3548-50 است؟
بله؛ نام، تصاویر، رنج ها، اقلام همراه و تفاوت نسخه ها با همین مدل رسمی تطبیق داده شده اند.
فرق روش چهار سیمه با دو سیمه چیست؟
روش چهار سیمه مسیر جریان و حس ولتاژ را جدا می کند تا مقاومت کابل و تماس از اندازه گیری مقاومت پایین تا حد زیادی حذف شود.
آیا تفکیک نانو اهم همان دقت نانو اهم است؟
خیر؛ تفکیک کوچک ترین تغییر قابل نمایش است. دقت به درصد مقدار خوانده شده، تمام مقیاس، شرایط و رنج وابسته است.
چرا اصلاح دما مهم است؟
زیرا مقاومت فلزاتی مانند مس با دما تغییر می کند و مقایسه بدون تبدیل به دمای مرجع می تواند اشتباه باشد.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای محصول ناموجود قیمت فرضی ثبت نمی کند.
آیا تصاویر رسمی همین مدل هستند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب و برای نمایش مربع و واضح بهینه شده اند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: RM3548-50
- نوع: مقاومت سنج دقیق قابل حمل با اتصال چهار سیمه و حافظه
- رنج مقاومت: 3 میلی اهم تا 3 مگااهم در 10 رنج
- حداکثر نمایش: 3.5000 میلی اهم تا 3.5000 مگااهم بسته به رنج
- تفکیک: 0.1 میکرو اهم تا 100 اهم بسته به رنج
- دقت پایه: ±0.020% مقدار خوانده شده ±0.007% تمام مقیاس
- جریان تست: 1 آمپر DC در 3 میلی اهم تا 500 نانوآمپر DC در 3 مگااهم
- ولتاژ مدار باز: حداکثر 5.5 ولت DC
- رنج دما: 10- تا 99.9 درجه سانتی گراد با Z2002؛ دقت ترکیبی ±0.5 درجه
- نرخ نوسازی: حدود 100 میلی ثانیه بدون OVC و 230 میلی ثانیه با OVC
- حافظه: 1000 داده دستی/خودکار یا 6000 داده در حالت Interval
