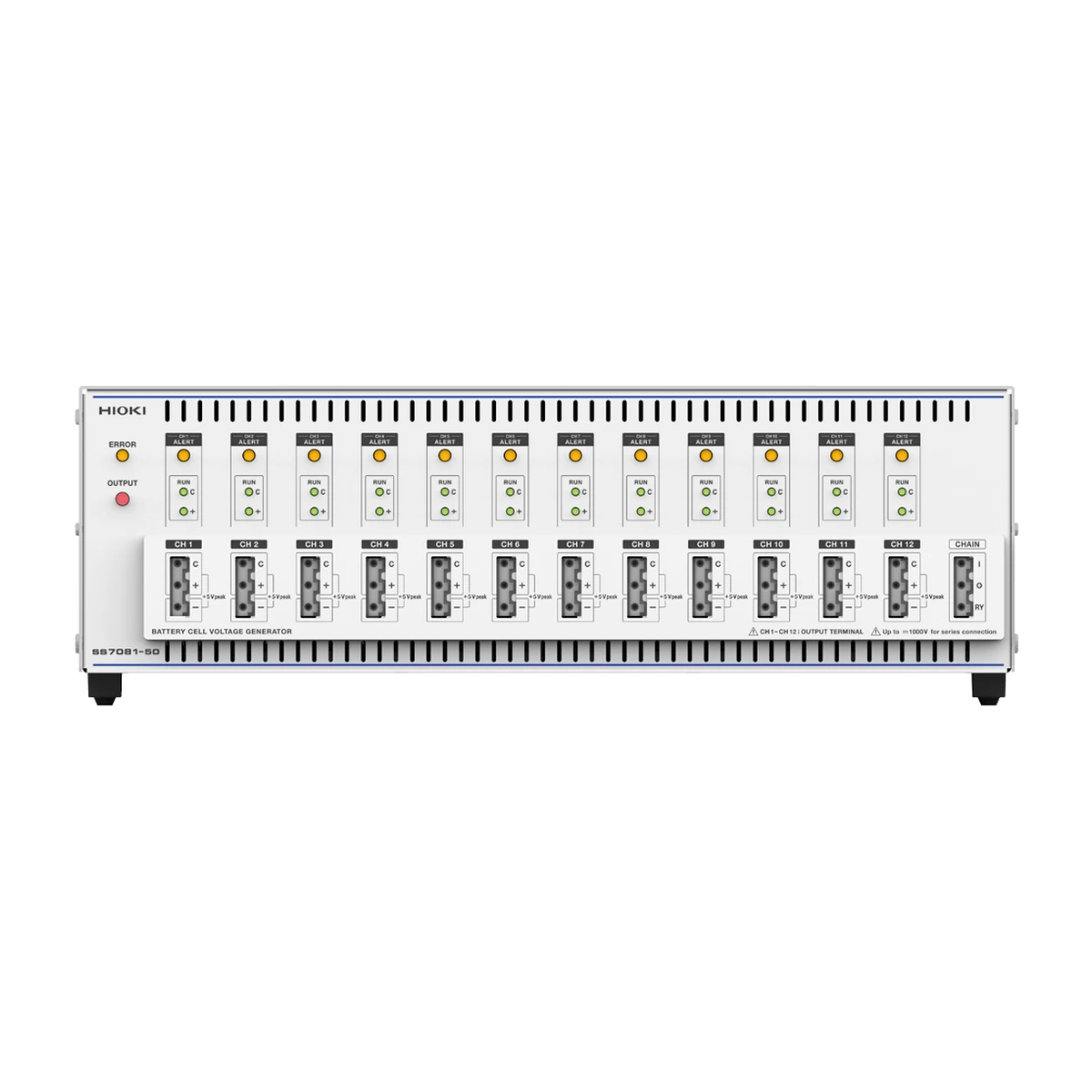

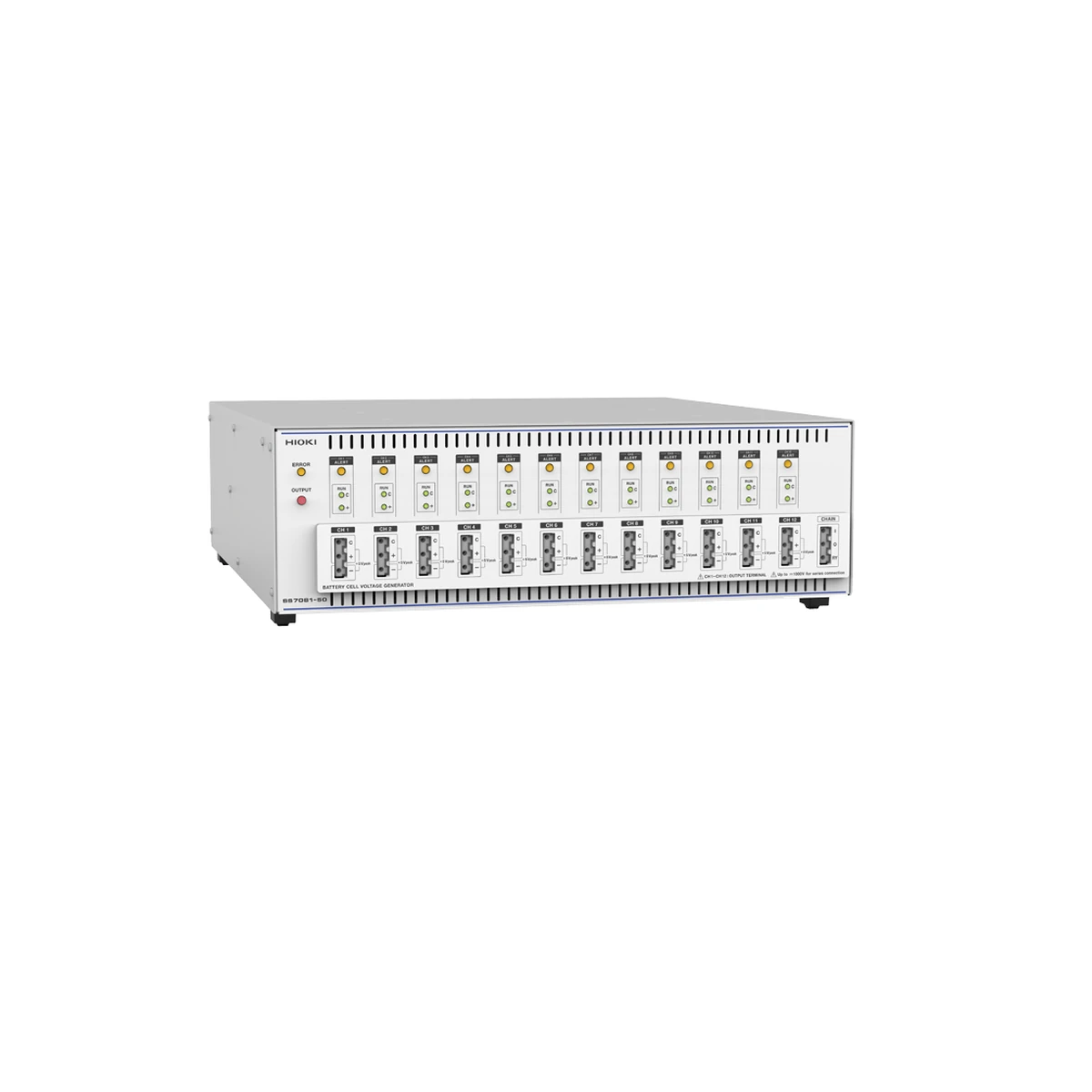

مولد ولتاژ سلول باتری 12 کاناله هیوکی مدل HIOKI SS7081-50 مولد و شبیه ساز 12 کاناله با خروجی مستقل 0 تا 5.025 ولت و ±1 آمپر برای ارزیابی سامانه مدیریت باتری، مدار بالانسر و تجهیزات اندازه گیری سلول است. نام، تصاویر و مشخصات این صفحه با کد کامل SS7081-50 تطبیق داده شده اند تا با تستر باتری، مدل بدون پسوند یا منبع تغذیه معمولی اشتباه نشود.
English name: HIOKI SS7081-50 12-Channel Battery Cell Voltage Generator with Independent Voltage and Current Control.
🔍 معرفی تخصصی مولد ولتاژ سلول باتری 12 کاناله هیوکی مدل HIOKI SS7081-50
مولد ولتاژ سلول باتری 12 کاناله هیوکی مدل HIOKI SS7081-50 برای شبیه سازی کنترل شده مجموعه سلول ها در توسعه و آزمون BMS طراحی شده است. به جای اتصال باتری واقعی، مهندس می تواند ولتاژ هر کانال را مستقل تنظیم کند، جریان عبوری را اعمال یا اندازه گیری کند و رفتار ورودی سامانه مدیریت باتری را در شرایط تکرارپذیر بررسی نماید.
کد دقیق SS7081-50 مدل 12 کاناله است. این تجهیز باتری واقعی، تستر مقاومت داخلی یا منبع تغذیه عمومی نیست؛ هر کانال رفتار الکتریکی یک سلول را شبیه سازی و هم زمان ولتاژ و جریان را اندازه گیری می کند. استفاده از شبیه ساز خطر، تغییرپذیری و زمان آماده سازی سلول واقعی را در بسیاری از آزمون های عملکردی کاهش می دهد، اما جایگزین آزمون های ایمنی، حرارتی، توان و رفتار شیمیایی باتری واقعی نیست. طرح آزمون باید مشخص کند کدام سناریو با منبع شبیه ساز و کدام سناریو با پک واقعی انجام می شود.
⚙️ ویژگی های کلیدی HIOKI SS7081-50
- 12 کانال مستقل
- خروجی 0 تا 5.025 ولت DC در هر کانال
- حداکثر جریان خروجی ±1 آمپر در هر کانال
- اتصال سری تا مجموع 1000 ولت
- اندازه گیری ولتاژ تا 5.10000 ولت
- اندازه گیری جریان در رنج 1 آمپر و 100 میکروآمپر
- دقت خروجی ولتاژ ±0.0150 درصد
- رابط LAN برای کنترل خودکار
توانایی اتصال سری چند دستگاه امکان ساخت زنجیره های ولتاژ بالا را فراهم می کند، ولی مجموع خروجی، عایق بندی، فاصله خزشی، کابل ها و حفاظت اپراتور باید برای حداکثر ولتاژ واقعی طراحی شوند. محدودیت 1000 ولت به معنی مجاز بودن هر چیدمان بدون محاسبه و ارزیابی ایمنی نیست.
📊 جدول مشخصات فنی مولد ولتاژ سلول باتری 12 کاناله هیوکی مدل HIOKI SS7081-50
| برند |
HIOKI / هیوکی |
| مدل |
SS7081-50 |
| نوع محصول |
مولد و شبیه ساز دقیق ولتاژ و جریان سلول باتری 12 کاناله |
| تعداد کانال |
12 کانال |
| اتصال سری |
امکان سری کردن دستگاه ها تا مجموع خروجی حداکثر 1000 ولت |
| خروجی ولتاژ |
0.0000 تا 5.0250 ولت DC، مستقل برای هر کانال |
| حداکثر جریان خروجی |
±1.00000 آمپر، مستقل برای هر کانال |
| اندازه گیری ولتاژ |
0.00100- تا 5.10000 ولت DC |
| اندازه گیری جریان |
±1.20000 آمپر در رنج 1A و ±120.0000 میکروآمپر در رنج 100µA |
| زمان انتگرال |
1 PLC؛ 20 ms در 50Hz یا 16.7 ms در 60Hz ضرب در تعداد هموارسازی |
| دقت خروجی ولتاژ |
±0.0150% مقدار تنظیم شده ±500 میکروولت |
| دقت اندازه گیری ولتاژ |
±0.0100% مقدار خوانده شده ±100 میکروولت |
| دقت جریان 1A |
±0.0700% مقدار خوانده شده ±100 میکروآمپر |
| دقت جریان 100µA |
±0.0350% مقدار خوانده شده ±10 نانوآمپر |
| رابط |
LAN |
| تغذیه |
100 تا 240 ولت AC، 50/60Hz |
| ابعاد |
430×132×483 میلی متر |
| وزن |
حدود 10.3 کیلوگرم |
دقت خروجی و دقت اندازه گیری دو مشخصه مستقل هستند. خطای درصدی و مؤلفه ثابت باید با مقدار واقعی جمع شوند. زمان انتگرال نیز به فرکانس برق و تعداد مراحل هموارسازی وابسته است؛ افزایش هموارسازی نویز را کم می کند اما زمان چرخه را افزایش می دهد.
🧭 طراحی سناریوی تست BMS
پیش از اتصال، تعداد سلول، محدوده ولتاژ هر کانال، ترتیب زمین و بیشترین اختلاف پتانسیل نسبت به شاسی مشخص شود. سناریوهای شارژ کامل، تخلیه، عدم تعادل، اضافه ولتاژ، افت ولتاژ و تغییر تدریجی کانال ها باید با حدود ایمن و مرحله ای تعریف شوند. هر تغییر شدید ابتدا در ولتاژ پایین و بدون اتصال به سخت افزار حساس آزمایش شود.
برای تست بالانسر، جهت جریان و ظرفیت مجاز هر کانال با مدار مقصد تطبیق داده شود. سیم های Sense و مسیر قدرت مطابق نقشه متصل شوند و مقاومت کابل در تحلیل لحاظ شود. کانال ها نام گذاری و ترتیب فیزیکی با ترتیب نرم افزار کنترل شود تا جابه جایی یک کانال باعث خطای تشخیص نشود.
🧪 اندازه گیری ولتاژ و جریان
SS7081-50 علاوه بر تولید ولتاژ، پاسخ مدار را اندازه گیری می کند. رنج 1 آمپر برای جریان های اصلی و رنج 100 میکروآمپر برای جریان های کوچک و نشتی مناسب است. تغییر رنج باید بر اساس بیشترین جریان احتمالی انجام شود و از اعمال جریان بیرون از محدوده جلوگیری گردد.
برای نتایج قابل مقایسه، زمان انتگرال، هموارسازی، دمای محیط و ترتیب آزمون ثابت بمانند. قبل از سری آزمون، خروجی هر کانال و کابل ها با روش مرجع کنترل شوند. نتیجه غیرعادی ابتدا با قطع بار، بررسی سیم بندی و تکرار مرحله ای تأیید شود.
🏭 اتوماسیون و رابط LAN
رابط LAN امکان کنترل دستگاه از رایانه، تغییر برنامه ریزی شده ولتاژها و ثبت خروجی را فراهم می کند. فرمان ها، زمان بندی و مدیریت خطا باید برای همین مدل نوشته شوند. در نرم افزار خودکار، حد مجاز هر کانال، توقف اضطراری و وضعیت امن پس از قطع ارتباط تعریف شود تا خروجی در حالت نامعلوم باقی نماند.
شناسه آزمون، نسخه برنامه، شماره سریال دستگاه، تنظیم هر کانال و نتیجه اندازه گیری همراه هم ذخیره شوند. این اطلاعات برای بازتولید خطا و ردیابی تغییرات سخت افزار یا Firmware اهمیت دارند. دسترسی شبکه نیز باید به محیط آزمون محدود و کنترل شود.
🧱 نصب رک و ملاحظات حرارتی
بدنه 430 میلی متری و فریم همراه برای نصب منظم در رک یا میز آزمایش مناسب است. عمق 483 میلی متر، وزن 10.3 کیلوگرم، فضای کابل و تهویه باید پیش از جانمایی بررسی شوند. دریچه ها مسدود نشوند و رک توان تحمل وزن و گرمای همه واحدهای سری شده را داشته باشد.
کابل قدرت و کابل سیگنال از منابع نویز دور نگه داشته شوند. برچسب گذاری دو سر کابل و نقشه کانال ها احتمال اتصال اشتباه را کاهش می دهد. هر تغییر در آرایش سری فقط پس از قطع خروجی و تأیید نبود ولتاژ انجام شود.
⚖️ مقایسه HIOKI SS7081-50 با تجهیزات نزدیک
| تجهیز |
تفاوت کاربردی |
| HIOKI BT3564 |
مقاومت داخلی و ولتاژ پک تا 1000 ولت را اندازه گیری می کند؛ SS7081-50 ولتاژ سلول ها را تولید و شبیه سازی می کند. |
| HIOKI BT4560-60 |
امپدانس سلول تا 5 ولت را در فرکانس های مختلف می سنجد؛ SS7081-50 منبع 12 کاناله برای تحریک و تست BMS است. |
| منبع تغذیه عمومی |
معمولاً کانال، دقت و معماری مستقل موردنیاز شبیه سازی زنجیره سلول را ندارد. |
برای مشاهده محصولات مرتبط از HIOKI Battery Testers، Battery Testers و Laboratory Power Supplies استفاده کنید. نام و نشانی پیوندهای داخلی انگلیسی هستند.
📦 اقلام همراه محصول
- کابل برق
- فریم نصب رک
- دفترچه راهنما
کابل های کانال، رایانه، تجهیزات ایمنی رک و نرم افزار یا متعلقات خارج از فهرست بالا جزو بسته پایه فرض نمی شوند. پیش از سفارش باید فهرست دقیق همان پارت و نیاز اتصال پروژه با HIOKI SS7081-50 تطبیق داده شود.
🛡️ نکات ایمنی و نگهداری
- خروجی سری: مجموع ولتاژ پیش از هر اتصال محاسبه شود.
- قطع ایمن: تغییر سیم بندی فقط پس از غیرفعال کردن همه خروجی ها انجام شود.
- حد کانال: ولتاژ و جریان هیچ کانال از مشخصات عبور نکند.
- تهویه: فضای کافی اطراف رک و دریچه ها حفظ شود.
- کنترل نرم افزار: حالت امن قطع شبکه و توقف اضطراری تعریف شود.
- بازرسی کابل: عایق، کانکتور و برچسب کانال ها دوره ای بررسی شوند.
🛒 قیمت و خرید مولد ولتاژ سلول باتری 12 کاناله هیوکی مدل HIOKI SS7081-50
این صفحه به عنوان مرجع فنی عصرتولز ایجاد شده و تا تأیید موجودی واقعی، محصول ناموجود و بدون قیمت حدسی باقی می ماند. پس از تأمین معتبر، قیمت و شرایط خرید در همین صفحه درج می شود. هنگام استعلام، نام کامل مولد ولتاژ سلول باتری 12 کاناله هیوکی مدل HIOKI SS7081-50، تعداد کانال، تعداد واحدهای سری، ولتاژ کل و نیازهای اتصال را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا SS7081-50 یک تستر مقاومت داخلی باتری است؟
خیر؛ مولد و شبیه ساز ولتاژ و جریان سلول برای آزمون BMS است.
هر کانال چه ولتاژی تولید می کند؟
هر کانال به طور مستقل از 0 تا 5.0250 ولت DC تنظیم می شود.
آیا می توان دستگاه ها را سری کرد؟
بله، تا مجموع خروجی حداکثر 1000 ولت؛ طراحی ایمنی و عایق بندی همچنان الزامی است.
رابط کنترل چیست؟
رابط LAN برای کنترل و اتوماسیون در مشخصات رسمی اعلام شده است.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر هنوز تأیید نشده و عصرتولز برای کالای ناموجود قیمت فرضی ثبت نمی کند.
آیا تصاویر دقیق هستند؟
بله؛ تصویر شاخص و گالری از دارایی رسمی همین مدل انتخاب شده اند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: SS7081-50
- نوع: مولد و شبیه ساز دقیق ولتاژ و جریان سلول باتری 12 کاناله
- تعداد کانال: 12 کانال
- اتصال سری: امکان سری کردن دستگاه ها تا مجموع خروجی حداکثر 1000 ولت
- خروجی ولتاژ: 0.0000 تا 5.0250 ولت DC، مستقل برای هر کانال
- حداکثر جریان خروجی: ±1.00000 آمپر، مستقل برای هر کانال
- اندازه گیری ولتاژ: 0.00100- تا 5.10000 ولت DC
- اندازه گیری جریان: ±1.20000 آمپر در رنج 1A و ±120.0000 میکروآمپر در رنج 100µA
- زمان انتگرال: 1 PLC؛ 20 ms در 50Hz یا 16.7 ms در 60Hz ضرب در تعداد هموارسازی
- دقت خروجی ولتاژ: ±0.0150% مقدار تنظیم شده ±500 میکروولت
- دقت اندازه گیری ولتاژ: ±0.0100% مقدار خوانده شده ±100 میکروولت
- دقت جریان 1A: ±0.0700% مقدار خوانده شده ±100 میکروآمپر
