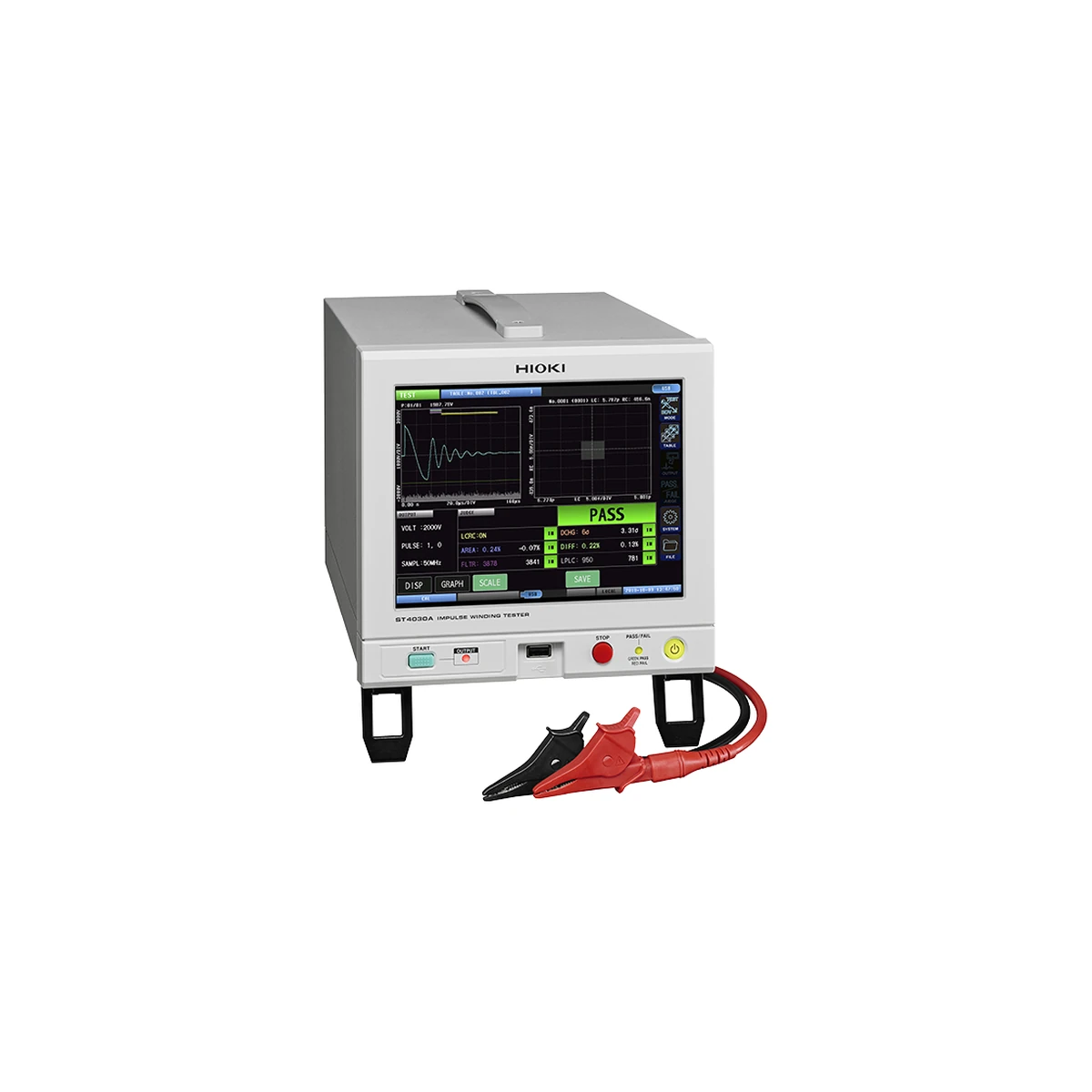

تستر سیم پیچ ضربه ای 4200 ولت هیوکی مدل HIOKI ST4030A تستر سرج تخصصی سیم پیچ با خروجی 100 تا 4200 ولت، نمونه برداری حداکثر 200 مگاهرتز با تفکیک 12 بیت و تحلیل LC، RC، AREA، Flutter و Laplacian است. اطلاعات، تصویر اصلی و تصویر دوم این صفحه با مدل دقیق ST4030A تطبیق داده شده اند تا ST4030 قدیمی، گزینه ST9000 یا یک تستر مقاومت سیم پیچ به اشتباه جای آن معرفی نشود.
English name: HIOKI ST4030A 4200 V Impulse Winding Tester with Response Waveform Quantification.
🔍 معرفی تخصصی تستر سیم پیچ ضربه ای 4200 ولت هیوکی مدل HIOKI ST4030A
تستر سیم پیچ ضربه ای 4200 ولت هیوکی مدل HIOKI ST4030A برای تشخیص اتصال کوتاه بین دورها، ضعف عایق و تفاوت سیم پیچ استاتور و روتور موتور در تحقیق، کنترل کیفیت و خط تولید خودروهای برقی طراحی شده است. عیب اتصال کوتاه میان یک یا چند دور ممکن است در مقاومت DC اختلاف بسیار کوچکی ایجاد کند، اما پاسخ نوسانی سیم پیچ به پالس ضربه را تغییر دهد. ST4030A این پاسخ را ثبت و با شکل موج مرجع مقایسه می کند.
ST4030A مدل فعلی 4200 ولت است و با ST4030 قدیمی یا گزینه نرم افزاری ST9000 یکی نیست. ST9000 قابلیت تشخیص تخلیه جزئی است که باید هنگام سفارش کارخانه یا به شکل مجوز سازگار تهیه شود و نام آن نباید به عنوان جزئی از بسته پایه تلقی شود. برای انتخاب درست باید دامنه اندوکتانس، ولتاژ لازم، انرژی قابل تحمل سیم پیچ، نوع لید، سرعت خط و روش کنترل مشخص شوند. آزمون سرج جایگزین همه آزمون های مقاومت، هایپات و تخلیه جزئی نیست و در یک برنامه کنترل کیفیت کامل کنار آن ها قرار می گیرد.
⚙️ ویژگی های کلیدی HIOKI ST4030A
- خروجی ضربه 100 تا 4200 ولت با گام 10 ولت
- نمونه برداری 200 مگاهرتز با تفکیک 12 بیت
- تحلیل کمی پاسخ به صورت LC و RC
- داوری AREA، Flutter و Laplacian
- تشخیص اتصال کوتاه تک دور با نمودار توزیع
- آزمون ولتاژ شکست دی الکتریک
- ذخیره 255 جدول شرایط آزمون
- صفحه لمسی رنگی 8.4 اینچ
- USB، LAN و EXT I/O؛ RS-232C و GP-IB اختیاری
مزیت مهم این مدل فقط نمایش دو شکل موج نیست؛ کمیت های LC و RC و شاخص های ناحیه، فلاتر و لاپلاسین برای داوری عددی استفاده می شوند. این رویکرد وابستگی نتیجه به مشاهده چشمی اپراتور را کم و ثبت روند تولید را ممکن می کند.
📊 جدول مشخصات فنی تستر سیم پیچ ضربه ای 4200 ولت هیوکی مدل HIOKI ST4030A
| برند |
HIOKI / هیوکی |
| مدل |
ST4030A |
| نوع محصول |
تستر ضربه و سرج سیم پیچ موتور با تحلیل کمی شکل موج |
| ولتاژ اعمالی |
100 تا 4200 ولت با تفکیک تنظیم 10 ولت |
| حداکثر انرژی اعمالی |
حدود 88 میلی ژول |
| دامنه اندوکتانس قابل تست |
10 میکروهانری تا 100 میلی هانری |
| نرخ نمونه برداری |
200، 100، 50، 20 یا 10 مگاهرتز |
| تفکیک ADC |
12 بیت |
| تعداد داده شکل موج |
1001 تا 8001 نقطه در گام های 1000 نقطه |
| دقت تشخیص ولتاژ DC |
±5 درصد مقدار تنظیم |
| پاسخ باند AC |
در 100 کیلوهرتز حدود ±1dB |
| روش های داوری |
LC، RC، AREA، Flutter، Laplacian و آزمون شکست |
| تشخیص تخلیه |
با گزینه ST9000 برای تخلیه جزئی و pseudo-short |
| تعداد جدول شرایط |
255 جدول شامل تنظیم آزمون، شرط داوری و شکل موج Master |
| زمان آزمون مرجع |
حدود 60 میلی ثانیه در 3000V، یک پالس و Judgment خاموش |
| نمایشگر |
TFT رنگی لمسی 8.4 اینچ، 800×600 پیکسل |
| رابط استاندارد |
EXT I/O، USB Host، USB Device و LAN |
| رابط اختیاری |
RS-232C با Z3001 و GP-IB با Z3000 |
| تغذیه |
100 تا 240 ولت AC، 50/60Hz، حداکثر 80VA |
| ابعاد |
حدود 215×200×348 میلی متر |
| وزن |
حدود 6.7 کیلوگرم |
دقت و تکرارپذیری به ولتاژ، لید، ظرفیت پراکنده، اندوکتانس، فاصله زمانی پالس ها و شرایط محیط وابسته اند. عدد 200MHz نرخ نمونه برداری است و نباید با پهنای باند قابل استفاده یکی دانسته شود. تفکیک 12 بیت نیز به تنهایی دقت کل سامانه را تعیین نمی کند.
🌀 آزمون ضربه سیم پیچ چگونه کار می کند؟
یک پالس کنترل شده به دو سر سیم پیچ اعمال می شود و مدار RLC طبیعی سیم پیچ نوسان می کند. اندوکتانس، ظرفیت پراکنده و تلفات شکل و میرایی موج را تعیین می کنند. اتصال کوتاه میان دورها معمولاً اندوکتانس و تلفات را تغییر می دهد و در فرکانس، دامنه یا میرایی پاسخ ظاهر می شود.
ابتدا یک یا چند سیم پیچ سالم و نماینده به عنوان Master ثبت می شوند. بازه مقایسه باید بخش معنادار پاسخ را پوشش دهد و از نویز ابتدا یا انتهای رکورد دور باشد. حدهای داوری با نمونه های سالم، مرزی و معیوب واقعی اعتبارسنجی می شوند؛ انتخاب حد از یک نمونه سالم کافی نیست.
📈 تحلیل LC، RC و شکل موج
کمیت LC به رفتار فرکانسی و ترکیب اندوکتانس و ظرفیت مرتبط است و RC اطلاعاتی از میرایی و تلفات می دهد. AREA اختلاف تجمعی میان موج Master و نمونه را نشان می دهد، Flutter تغییرات ریز شکل موج را دنبال می کند و Laplacian به تفاوت های موضعی حساس است. ترکیب چند شاخص معمولاً از اتکا به یک حد منفرد مطمئن تر است.
حدها باید برای هر خانواده سیم پیچ، حالت مونتاژ و مسیر اتصال جدا ذخیره شوند. تغییر طول لید، مسیر کابل، فیکسچر یا وضعیت روتور می تواند شکل موج را تغییر دهد. پس از هر تغییر مکانیکی، Master و مطالعه تکرارپذیری دوباره انجام شود.
⚡ انتخاب ولتاژ و انرژی آزمون
ولتاژ باید از استاندارد محصول، تعداد دور، ضخامت عایق و هدف غربالگری استخراج شود. افزایش بی دلیل ولتاژ ممکن است عیب ایجاد کند، نه اینکه فقط عیب موجود را پیدا کند. بیشینه 4200V ظرفیت دستگاه است و الزام استفاده از این مقدار برای همه سیم پیچ ها نیست.
انرژی حداکثر حدود 88mJ نیز با انرژی واقعی هر پالس یکسان نیست. امپدانس نمونه و تنظیمات روی انرژی و شکل موج اثر دارند. برای سیم پیچ جدید، ولتاژ از سطح پایین آغاز و تحت نظارت مهندسی افزایش یابد؛ نمونه های آزمون توسعه از محصول قابل فروش جدا نگه داشته شوند.
🧰 لید، فیکسچر و ظرفیت پراکنده
لید L2250 تا 3300V AC peak رتبه بندی شده و برای استفاده از بخش بالاتر دامنه 4200V مناسب نیست؛ کابل خام L2252 تا 4200V AC peak معرفی شده است. کمترین حد مجاز میان دستگاه، لید، کانکتور و فیکسچر ملاک ایمنی است و نام دستگاه مجوز عبور از حد لید نیست.
طول کابل ظرفیت و اندوکتانس پراکنده را تغییر می دهد و شکل موج را جابه جا می کند. کابل های همه ایستگاه ها باید هم طول و هم مسیر باشند. سطح فیکسچر خشک و تمیز، فاصله خزشی کافی و نقاط ولتاژ بالا حفاظت شده باشند. پس از تعویض لید، Master دوباره ثبت شود.
🔬 تشخیص اتصال کوتاه تک دور و تخلیه جزئی
کمی سازی پاسخ به تشخیص تفاوت های ظریفی کمک می کند که مقایسه بصری ممکن است از دست بدهد. با این حال، قدرت تشخیص باید با نمونه عیب مصنوعی معتبر یا نمونه واقعی تأیید شود. عیبی که در موقعیت، دما یا سرعت خاص ظاهر می شود ممکن است به روش آزمون تکمیلی نیاز داشته باشد.
تشخیص تخلیه جزئی با ST9000 از فیلتر اختصاصی برای جداکردن مؤلفه تخلیه از نویز استفاده می کند. این گزینه باید صریحاً سفارش داده شود و وجود آن در صفحه ST4030A به معنی نصب بودن روی هر دستگاه نیست. نسخه کارخانه، کارت مجوز و مجوز دیجیتال کدهای سفارش متفاوت دارند.
🏭 اتوماسیون و ردیابی خط تولید
EXT I/O برای Trigger، وضعیت و Judgment و LAN یا USB برای کنترل و انتقال داده استفاده می شوند. زمان چرخه مرجع حدود 60ms در شرایط خاص است؛ زمان واقعی شامل بارگذاری فیکسچر، انتخاب مسیر، تعداد پالس، محاسبه، ذخیره و تخلیه نیز می شود.
شناسه قطعه، شماره برنامه، Master، ولتاژ، تعداد پالس، شاخص های عددی، شکل موج و نتیجه نهایی ثبت شوند. تغییر برنامه و Master سطح دسترسی داشته باشد و رویداد آن ذخیره شود. پشتیبان گیری از 255 جدول شرایط و فایل های مرجع قبل از به روزرسانی یا تعویض دستگاه ضروری است.
🌡️ دما، مونتاژ و تکرارپذیری
مقاومت و خواص مغناطیسی با دما تغییر می کنند و پاسخ سیم پیچ مونتاژشده می تواند با قطعه آزاد متفاوت باشد. اگر آزمون روتور در حالت مونتاژ انجام می شود، موقعیت مکانیکی و فاصله هوایی باید تکرارپذیر باشند. نمونه Master باید نماینده همان وضعیت تولید باشد.
مطالعه Gage R&R یا آزمون تکرارپذیری با چند اپراتور و چند قطعه، حساسیت به فیکسچر و جابه جایی را روشن می کند. حد داوری باید میان پراکندگی طبیعی فرایند و تغییر ناشی از عیب فاصله کافی داشته باشد؛ در غیر این صورت نرخ رد کاذب یا عبور عیب بالا می رود.
⚖️ مقایسه HIOKI ST4030A با گزینه های مرتبط
| مدل |
تفاوت کاربردی |
| HIOKI ST4030 |
ST4030 نسل قدیمی با خروجی پایین تر است؛ ST4030A تا 4200V و برای پوشش گسترده تر سیم پیچ ها عرضه شده است. |
| HIOKI ST9000 |
ST9000 دستگاه مستقل نیست؛ قابلیت یا مجوز تشخیص تخلیه جزئی برای ST4030A است. |
| HIOKI IM3536 |
IM3536 پارامترهای LCR را با سیگنال کوچک می سنجد؛ ST4030A پاسخ سیم پیچ به پالس ولتاژ بالا را برای عیب عایقی مقایسه می کند. |
| HIOKI RM3545A |
RM3545A مقاومت DC سیم پیچ را اندازه می گیرد؛ ST4030A اتصال کوتاه بین دورها و ضعف عایق را از شکل موج ضربه بررسی می کند. |
برای مرور تجهیزات مرتبط به HIOKI Impulse Winding Testers، HIOKI Electrical Safety Testers و HIOKI Resistance Meters مراجعه کنید. نشانی و متن پیوندهای داخلی انگلیسی هستند.
📦 اقلام همراه محصول
- کابل برق
- دفترچه راهنما
- برگه نکات استفاده
- لید گیره ای L2250 یا کابل خام L2252 به صورت اختیاری و متناسب با ولتاژ انتخاب می شود
- گزینه تشخیص تخلیه ST9000 فقط در صورت درج در سفارش
تصویر تبلیغاتی تضمین کننده وجود لید یا گزینه نرم افزاری نیست. برای HIOKI ST4030A کد لید، ولتاژ مجاز، نوع رابط و وجود ST9000 باید در پیش فاکتور به صورت جداگانه درج شوند.
🛡️ نکات ایمنی
- حفاظ ولتاژ بالا: دسترسی به فیکسچر هنگام پالس ممنوع باشد.
- Interlock: باز شدن حفاظ باید آزمون را متوقف کند.
- حد لید: L2250 تا 3300V peak و L2252 تا 4200V peak است.
- تخلیه: پیش از لمس، بی ولتاژ بودن نمونه تأیید شود.
- Master: پس از تغییر لید یا فیکسچر دوباره اعتبارسنجی شود.
🛒 قیمت و خرید تستر سیم پیچ ضربه ای 4200 ولت هیوکی مدل HIOKI ST4030A
این صفحه مرجع فنی عصرتولز است و محصول تا تأیید تأمین واقعی ناموجود و بدون قیمت فرضی می ماند. برای استعلام، نام کامل تستر سیم پیچ ضربه ای 4200 ولت هیوکی مدل HIOKI ST4030A، دامنه اندوکتانس، ولتاژ مورد نیاز، نرخ خط، نوع لید و نیاز یا عدم نیاز به ST9000 را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا ST4030A و ST4030 یک مدل هستند؟
خیر؛ ST4030A مدل جدیدتر با خروجی تا 4200V است و باید با کد کامل سفارش داده شود.
آیا ST9000 داخل بسته پایه است؟
خیر؛ گزینه تشخیص تخلیه جزئی با کد سفارش و مجوز جداگانه است.
آیا دستگاه مقاومت DC سیم پیچ را جایگزین می کند؟
خیر؛ آزمون مقاومت DC و آزمون ضربه اطلاعات مکمل ارائه می دهند.
چرا پس از تعویض کابل Master باید تکرار شود؟
زیرا ظرفیت و اندوکتانس پراکنده کابل شکل موج پاسخ را تغییر می دهند.
آیا همیشه باید 4200V اعمال شود؟
خیر؛ ولتاژ از استاندارد و تحمل سیم پیچ تعیین می شود.
چرا قیمت ثبت نشده است؟
موجودی معتبر تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی نمایش نمی دهد.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: ST4030A
- نوع: تستر ضربه و سرج سیم پیچ موتور با تحلیل کمی شکل موج
- ولتاژ اعمالی: 100 تا 4200 ولت با تفکیک تنظیم 10 ولت
- حداکثر انرژی اعمالی: حدود 88 میلی ژول
- دامنه اندوکتانس قابل تست: 10 میکروهانری تا 100 میلی هانری
- نرخ نمونه برداری: 200، 100، 50، 20 یا 10 مگاهرتز
- تفکیک ADC: 12 بیت
- تعداد داده شکل موج: 1001 تا 8001 نقطه در گام های 1000 نقطه
- دقت تشخیص ولتاژ DC: ±5 درصد مقدار تنظیم
- پاسخ باند AC: در 100 کیلوهرتز حدود ±1dB
- روش های داوری: LC، RC، AREA، Flutter، Laplacian و آزمون شکست
- تشخیص تخلیه: با گزینه ST9000 برای تخلیه جزئی و pseudo-short
- تعداد جدول شرایط: 255 جدول شامل تنظیم آزمون، شرط داوری و شکل موج Master
- زمان آزمون مرجع: حدود 60 میلی ثانیه در 3000V، یک پالس و Judgment خاموش
- نمایشگر: TFT رنگی لمسی 8.4 اینچ، 800×600 پیکسل
- رابط استاندارد: EXT I/O، USB Host، USB Device و LAN
