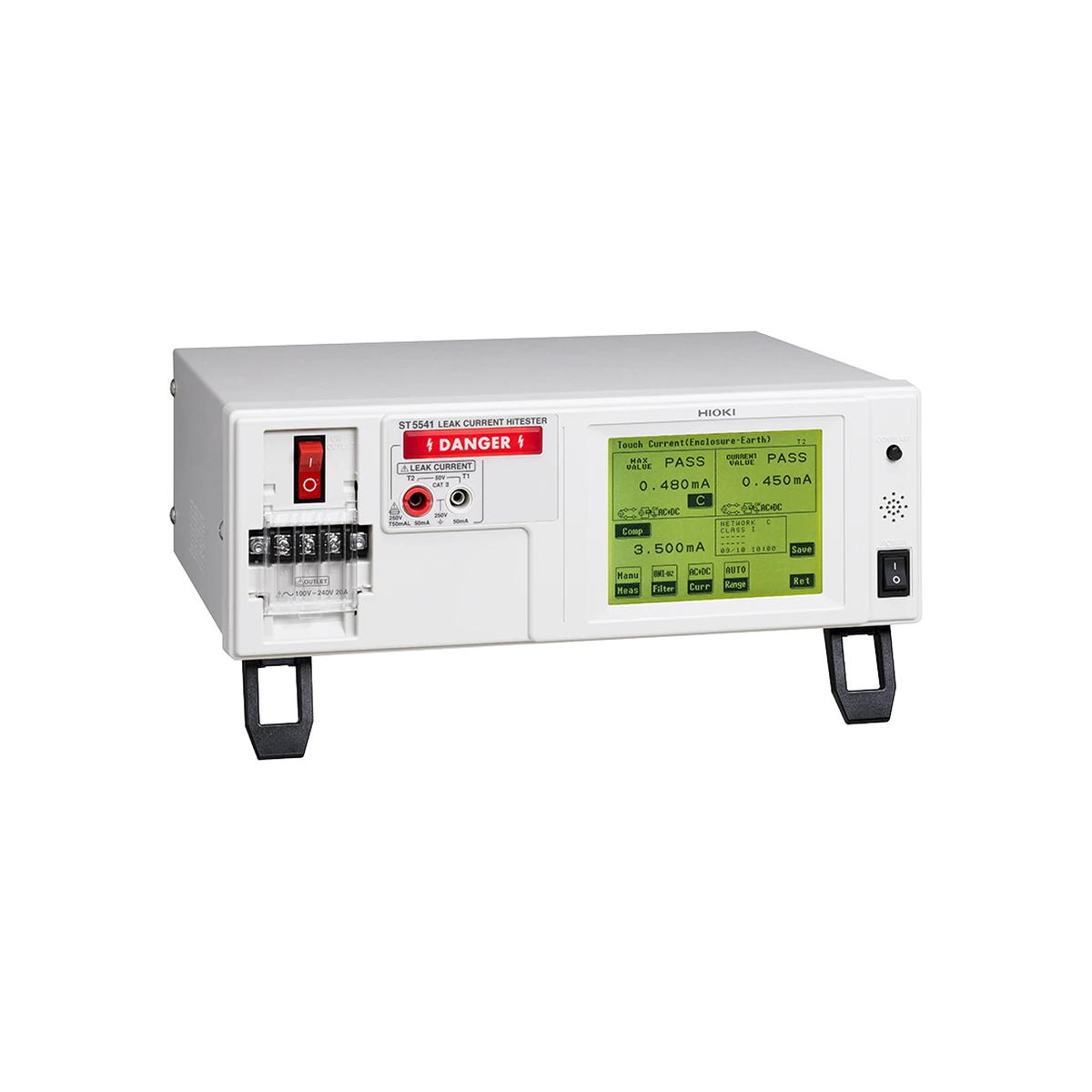

تستر جریان نشتی تجهیزات الکتریکی هیوکی مدل HIOKI ST5541 یک تستر ایمنی رومیزی برای سنجش جریان نشتی زمین، تماس، آزاد، محفظه و هادی حفاظتی تجهیزات عمومی با شبکه های استاندارد و جریان نامی تجهیز تحت آزمون تا 20 آمپر است. نام، تصاویر و داده های این صفحه با کد دقیق ST5541 تطبیق داده شده اند تا نسخه پزشکی و نسخه عمومی با یکدیگر اشتباه نشوند.
English name: HIOKI ST5541 General Electrical Equipment Leak Current HiTester with IEC, JIS and UL Networks.
🔍 معرفی تخصصی تستر جریان نشتی تجهیزات الکتریکی هیوکی مدل HIOKI ST5541
تستر جریان نشتی تجهیزات الکتریکی هیوکی مدل HIOKI ST5541 برای آزمون تولید، نگهداری و کنترل انطباق تجهیزات برقی عمومی، فناوری اطلاعات، صوتی تصویری، آزمایشگاهی و سامانه های مرتبط با EV طراحی شده است. جریان نشتی همیشه به معنی اتصال کوتاه نیست؛ مسیرهای خازنی، فیلتر EMI، فرسودگی عایق و شرایط تک خطا می توانند جریان کوچکی میان بخش برق دار، بدنه، هادی حفاظتی یا قسمت در تماس با انسان ایجاد کنند.
ST5541 برای تجهیزات پزشکی طراحی نشده و Network B یا حالت های Patient Leakage را ندارد. اگر آزمون تجهیز پزشکی لازم است مدل ST5540 و ترانس ایزولاسیون مناسب باید انتخاب شوند. سازنده اکنون این مدل را Discontinued اعلام کرده است؛ بنابراین صفحه حاضر مرجع مشخصات، مقایسه و استعلام موجودی باقی مانده است و محصول عمداً ناموجود و بدون قیمت حدسی ثبت می شود.
⚙️ ویژگی های کلیدی HIOKI ST5541
- مخصوص تجهیزات الکتریکی عمومی
- Network A، C، D، E، F و G
- جریان تجهیز تحت آزمون تا 20 آمپر
- تعویض پیوسته پلاریته برای کاهش زمان سیکل
- نمایشگر لمسی با کاربری تعاملی
- اندازه گیری Earth و سه Touch Current
- True RMS و AC Peak تا 1MHz
- USB 1.1، RS-232C و External I/O
- ذخیره تنظیمات 100 تجهیز تحت آزمون
- وضعیت سازنده: تولید متوقف شده
شبکه شبیه ساز بدن پاسخ فرکانسی مسیر تماس انسان را طبق استاندارد مربوط بازسازی می کند. یک عدد جریان بدون ذکر شبکه، حالت خطا و پهنای باند قابل مقایسه نیست. برنامه آزمون باید از استاندارد همان تجهیز استخراج شود.
📊 جدول مشخصات فنی تستر جریان نشتی تجهیزات الکتریکی هیوکی مدل HIOKI ST5541
| برند |
HIOKI / هیوکی |
| مدل |
ST5541 |
| نوع محصول |
تستر رومیزی جریان نشتی تجهیزات الکتریکی عمومی با شبکه شبیه ساز بدن |
| وضعیت رسمی سازنده |
تولید متوقف شده (Discontinued)؛ صفحه برای مرجع فنی و استعلام کالای باقی مانده نگهداری می شود |
| کاربرد |
تجهیزات الکتریکی عمومی؛ فاقد حالت آزمون تجهیزات پزشکی |
| روش اندازه گیری |
افت ولتاژ روی شبکه مقاومت شبیه ساز بدن، محاسبه جریان و اندازه گیری True RMS با واحد شناور نسبت به ارت دستگاه |
| حالت ها |
Leak Current، Voltage و Safety Conductor Current |
| شبکه ها |
NW-A، NW-C، NW-D، NW-E، NW-F و NW-G؛ فاقد Network B پزشکی |
| انواع نشتی |
Earth Leakage، سه Touch Current، Free Current و سه حالت Enclosure |
| نوع جریان |
DC، AC، AC+DC و AC Peak از 15Hz تا 1MHz |
| رنج ها |
DC، AC و AC+DC: چهار رنج 50.00mA، 5.000mA، 500.0µA و 50.00µA؛ AC Peak: چهار رنج 75.0mA، 10.00mA، 1.000mA و 500.0µA |
| دقت تیپیک جریان |
DC: ±2%rdg ±6dgt؛ AC/AC+DC در 15Hz تا 100kHz: ±2%rdg ±6dgt؛ AC Peak در 15Hz تا 10kHz: ±2%rdg ±6dgt (مقادیر تیپیک) |
| جریان نامی DUT |
ورودی و خروجی ترمینال تا 20A؛ خروجی پریز جلویی تا 15A |
| تغذیه DUT |
100 تا 250VAC، فرکانس 50/60Hz |
| رابط ها |
External I/O، USB 1.1 و RS-232C |
| حافظه و توابع |
آزمون خودکار، حافظه 100 DUT، ساعت، پشتیبان گیری و چاپ با چاپگر اختیاری |
| تغذیه دستگاه |
100/120/220/240VAC با تعیین هنگام سفارش، 50/60Hz و توان نامی 30VA |
| ابعاد |
320×110×253 میلی متر |
| وزن |
حدود 4.5 کیلوگرم |
دقت های جدول مقدار تیپیک سازنده هستند و باید در شرایط مرجع، رنج صحیح و دوره کالیبراسیون معتبر تفسیر شوند. حد Pass/Fail از استاندارد محصول و کلاس حفاظتی آن گرفته می شود، نه از یک مقدار عمومی برای همه دستگاه ها.
🧠 تفاوت جریان نشتی، تماس و هادی حفاظتی
Earth Leakage جریانی است که به هادی حفاظتی می رود؛ Touch Current از بخش قابل لمس عبور می کند و Safety Conductor Current جریان هادی حفاظتی را مستقیماً می سنجد. Enclosure Leakage نیز بر اساس اتصال محفظه به زمین، خط یا محفظه دیگر تعریف می شود.
در تجهیزات پزشکی، Patient Leakage و Patient Auxiliary Current به قسمت های Applied Part و مسیرهای بیمار مربوط می شوند. این حالت ها فقط در ST5540 وجود دارند. استفاده از ST5541 برای این هدف حتی اگر رنج جریان آن مشابه باشد، پوشش شبکه و توالی لازم را فراهم نمی کند.
🌐 شبکه های شبیه ساز بدن
Network A برای الزامات مشخص قانون تجهیزات الکتریکی، Network C برای Touch/Protective Conductor طبق IEC 60990 و Network G برای شرایط مرتبط IEC 61010 به کار می روند. Network D نیز کاربرد UL دارد و شبکه های E و F حالت های عمومی را پوشش می دهند.
ST5540 افزون بر این شبکه ها، B1 و B2 پزشکی را ارائه می کند. انتخاب شبکه اشتباه می تواند مقدار متفاوتی نشان دهد، زیرا مقاومت و ظرفیت معادل و پاسخ فرکانسی شبکه تغییر می کند. نام شبکه باید همراه نتیجه ذخیره شود.
⚡ پلاریته، شرایط تک خطا و تغذیه DUT
توالی استاندارد معمولاً ترکیبی از پلاریته عادی و معکوس، هادی حفاظتی وصل یا قطع و شرایط تک خطای تعریف شده است. تعویض بدون وقفه پلاریته در خانواده ST554x زمان انتظار روشن و خاموش شدن تجهیز را کاهش می دهد و برای خط تولید مفید است.
ورودی ترمینالی دستگاه تا 20 آمپر و 100 تا 250 ولت AC را پشتیبانی می کند، اما پریز جلویی حداکثر 15 آمپر است. نسخه منطقه ای ممکن است پریز جلویی متفاوت یا بدون پریز باشد؛ بنابراین تصویر ظاهری جایگزین کنترل کد سفارش و ولتاژ تغذیه نیست.
🏥 ملاحظات آزمون تجهیزات پزشکی
در ST5540 باید برای آزمون پزشکی از ترانس ایزولاسیون مناسب استفاده شود. این ترانس در بسته دستگاه نیست و برای بعضی توالی ها باید توانایی تأمین 110 درصد ولتاژ نامی تجهیز تحت آزمون را داشته باشد. توان، جریان هجومی و حفاظت ثانویه ترانس قبل از خرید بررسی شوند.
قسمت های Applied Part، کلاس BF/CF، ترمینال های SIP/SOP و حالت تک خطا باید در ماتریس آزمون به درستی نگاشت شوند. اپراتور نباید فقط به نام برنامه تکیه کند؛ نقشه اتصال، شماره کانال و قطعه مرجع باید قابل ردیابی باشند.
🏭 اتوماسیون خط تولید
External I/O برای Start، Interlock و خروجی نتیجه و USB یا RS-232C برای برنامه و ثبت داده استفاده می شوند. پیش از اتصال PLC، منطق سطح سیگنال، زمان بندی، رفتار هنگام قطع ارتباط و حالت Fail-safe کنترل شود.
حافظه 100 تجهیز برای نگهداری برنامه های متفاوت مفید است، اما نسخه برنامه باید در سامانه مرکزی نیز ثبت شود. تغییر حد، شبکه یا زمان انتظار باید با سطح دسترسی، تاریخ و دلیل تغییر ذخیره شود تا نتیجه تولید قابل ممیزی بماند.
🧪 طراحی روش آزمون و کاهش خطا
ابتدا کلاس حفاظتی، استاندارد و همه نقاط قابل لمس مشخص می شوند. سپس شبکه، نوع جریان، پلاریته و شرایط خطا برای هر مسیر تعریف می شود. کابل های آزمون از کابل قدرت دور، اتصال زمین کوتاه و فیکسچر مکانیکی تکرارپذیر باشد.
فیلتر EMI تجهیز ممکن است در فرکانس شبکه جریان طبیعی ایجاد کند. جدا کردن این رفتار از خرابی عایق به حد استاندارد، وضعیت پلاریته و نتیجه مرجع سالم نیاز دارد. اندازه گیری روی میز بدون شرایط خطای واقعی برای تأیید کامل ایمنی کافی نیست.
📐 پهنای باند، رنج و True RMS
چهار رنج از ده ها میکروآمپر تا ده ها میلی آمپر امکان اندازه گیری نشتی های کوچک و جریان های بزرگ تر را می دهند. Auto Range برای عیب یابی آسان است، اما در خط تولید رنج ثابت می تواند زمان سیکل و رفتار Comparator را قابل پیش بینی تر کند.
True RMS برای شکل موج های غیرسینوسی ضروری است و AC Peak پیک گذرا را نشان می دهد. پهنای باند تا 1MHz به معنی آن نیست که هر استاندارد از کل پهنای باند استفاده می کند؛ شبکه انتخابی پاسخ فرکانسی مؤثر را تعیین می کند.
🗂️ ثبت، کالیبراسیون و نمونه مرجع
شناسه DUT، برنامه، شبکه، پلاریته، وضعیت خطا، رنج، مقدار خام، حد، نتیجه، زمان و اپراتور ذخیره شوند. در شروع شیفت نمونه سالم و نمونه مرزی بررسی شوند تا خرابی کابل، تغییر فیکسچر یا اشتباه برنامه زود دیده شود.
کالیبراسیون باید همه رنج های مورد استفاده و مسیرهای شبکه را پوشش دهد. فیوز اندازه گیری، اتصال ترمینال و پراب محفظه قطعاتی هستند که خرابی آن ها می تواند نتیجه ظاهراً معتبر اما نادرست تولید کند.
🛡️ ایمنی اپراتور
تجهیز تحت آزمون مستقیماً به برق شهر متصل است. محفظه محافظ، Interlock، توقف اضطراری و اتصال زمین مستقل لازم‌اند. در حالت پزشکی، مدار ایزوله نیز می تواند نسبت به نقاط دیگر اختلاف پتانسیل خطرناک ایجاد کند.
قبل از تغییر سیم بندی، خروجی DUT قطع و بی برقی تأیید شود. ظرفیت فیلترها ممکن است پس از قطع برق شارژ باقی مانده داشته باشد. استفاده از پراب و کابل نامناسب می تواند هم اندازه گیری را خراب و هم ایمنی را تهدید کند.
⚖️ مقایسه HIOKI ST5541 با مدل های مرتبط
| مدل |
تفاوت کاربردی |
| HIOKI ST5540 |
شبکه های پزشکی و حالت های Patient Leakage را هم دارد؛ ST5541 برای تجهیزات عمومی ساده تر و هدفمندتر است. |
| HIOKI 3153 |
3153 ولتاژ تحمل و مقاومت عایقی را آزمایش می کند؛ ST5541 جریان نشتی واقعی را در شبکه استاندارد بدن می سنجد. |
| HIOKI ST5520 |
ST5520 تستر مقاومت عایقی است و جایگزین اندازه گیری Earth/Touch Leakage با ST5541 نیست. |
برای بررسی گروه ها به HIOKI Leak Current Testers، HIOKI Hipot Testers و HIOKI Bench Insulation Testers مراجعه کنید. متن و نشانی پیوندهای داخلی انگلیسی هستند.
📦 اقلام همراه محصول
- یک ست لید L2200 شامل یک لید قرمز و یک لید مشکی
- یک عدد پراب محفظه 9195
- سه کابل برق
- یک فیوز یدکی خط اندازه گیری
- دفترچه راهنما
- چاپگر و کابل های ارتباطی اختیاری در بسته استاندارد نیستند
تعداد لیدها در ST5540 و ST5541 یکسان نیست. نوع کابل برق و وجود پریز جلویی نیز با نسخه منطقه ای فرق دارد. همه اقلام، ولتاژ سفارش و ترانس مورد نیاز باید در پیش فاکتور HIOKI ST5541 صریح ثبت شوند.
🛒 قیمت و خرید تستر جریان نشتی تجهیزات الکتریکی هیوکی مدل HIOKI ST5541
تستر جریان نشتی تجهیزات الکتریکی هیوکی مدل HIOKI ST5541 به دلیل توقف تولید و نبود موجودی تأییدشده، در عصرتولز ناموجود و بدون قیمت نمایش داده می شود. برای استعلام کالای باقی مانده یا انتخاب جایگزین، نوع تجهیز، استاندارد، حداکثر جریان DUT، ولتاژ منطقه ای و نیاز پزشکی را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا صفحه دقیقاً مربوط به HIOKI ST5541 است؟
بله؛ نام، تصویر، شبکه ها و اقلام با کد دقیق مدل تطبیق داده شده اند.
آیا این مدل هنوز تولید می شود؟
خیر؛ HIOKI وضعیت آن را Discontinued اعلام کرده و صفحه برای مرجع فنی و استعلام موجودی باقی مانده است.
آیا تست نشتی همان تست عایق است؟
خیر؛ تست عایق مقاومت در ولتاژ DC را می سنجد، ولی تست نشتی جریان واقعی در شبکه و شرایط کار یا خطا را بررسی می کند.
آیا ST5541 برای تجهیزات پزشکی مناسب است؟
خیر؛ حالت ها و Network B پزشکی در ST5540 وجود دارند.
آیا ترانس ایزولاسیون همراه ST5540 است؟
خیر؛ برای آزمون پزشکی باید جداگانه انتخاب شود.
چرا قیمت ثبت نشده است؟
موجودی معتبر تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی نمایش نمی دهد.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: ST5541
- نوع: تستر رومیزی جریان نشتی تجهیزات الکتریکی عمومی با شبکه شبیه ساز بدن
- وضعیت رسمی سازنده: تولید متوقف شده (Discontinued)؛ صفحه برای مرجع فنی و استعلام کالای باقی مانده نگهداری می شود
- کاربرد: تجهیزات الکتریکی عمومی؛ فاقد حالت آزمون تجهیزات پزشکی
- روش اندازه گیری: افت ولتاژ روی شبکه مقاومت شبیه ساز بدن، محاسبه جریان و اندازه گیری True RMS با واحد شناور نسبت به ارت دستگاه
- حالت ها: Leak Current، Voltage و Safety Conductor Current
- شبکه ها: NW-A، NW-C، NW-D، NW-E، NW-F و NW-G؛ فاقد Network B پزشکی
- انواع نشتی: Earth Leakage، سه Touch Current، Free Current و سه حالت Enclosure
- نوع جریان: DC، AC، AC+DC و AC Peak از 15Hz تا 1MHz
- رنج ها: DC، AC و AC+DC: چهار رنج 50.00mA، 5.000mA، 500.0µA و 50.00µA؛ AC Peak: چهار رنج 75.0mA، 10.00mA، 1.000mA و 500.0µA
- دقت تیپیک جریان: DC: ±2%rdg ±6dgt؛ AC/AC+DC در 15Hz تا 100kHz: ±2%rdg ±6dgt؛ AC Peak در 15Hz تا 10kHz: ±2%rdg ±6dgt (مقادیر تیپیک)
- جریان نامی DUT: ورودی و خروجی ترمینال تا 20A؛ خروجی پریز جلویی تا 15A
- تغذیه DUT: 100 تا 250VAC، فرکانس 50/60Hz
- رابط ها: External I/O، USB 1.1 و RS-232C
- حافظه و توابع: آزمون خودکار، حافظه 100 DUT، ساعت، پشتیبان گیری و چاپ با چاپگر اختیاری
- تغذیه دستگاه: 100/120/220/240VAC با تعیین هنگام سفارش، 50/60Hz و توان نامی 30VA
