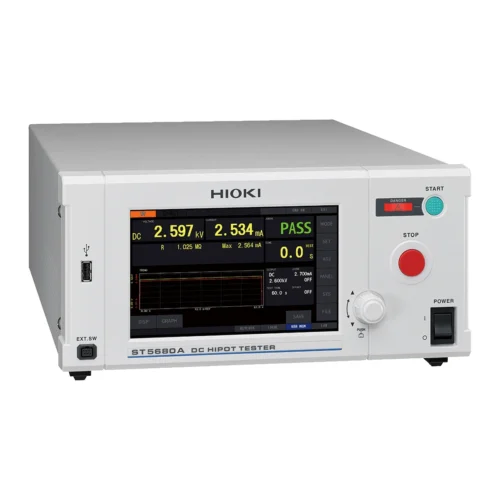

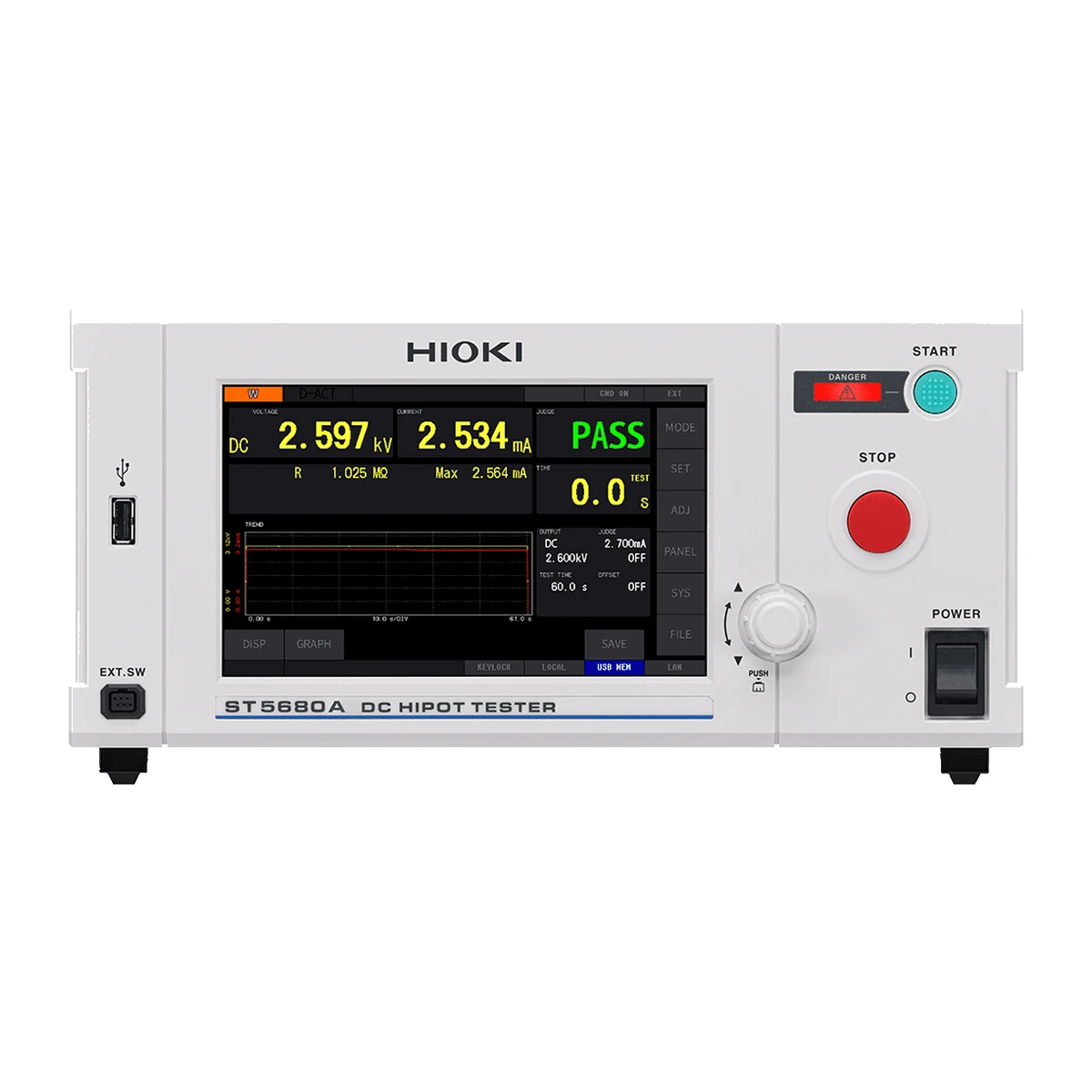

تستر هایپات DC باتری 8 کیلوولت هیوکی مدل HIOKI ST5680A نسل جدید تستر ایمنی باتری با خروجی DC تا 8 کیلوولت و 20 میلی آمپر، تفکیک جریان 0.001 میکروآمپر، ثبت شکل موج، Arc Detection و Contact Check خازنی است. نام، تصویر و مشخصات این صفحه با کد دقیق ST5680A تطبیق داده شده اند تا تستر AC، تستر DC، اسکنر غیرفعال یا مدل مشابه به اشتباه یک محصول شناخته نشوند.
English name: HIOKI ST5680A 8 kV DC Battery Hipot Tester with Waveform Analysis.
🔍 معرفی تخصصی تستر هایپات DC باتری 8 کیلوولت هیوکی مدل HIOKI ST5680A
تستر هایپات DC باتری 8 کیلوولت هیوکی مدل HIOKI ST5680A برای آزمون تحمل ولتاژ DC، مقاومت عایقی و BDV میان الکترود و بدنه سلول، ماژول و پک باتری EV در آزمایشگاه و خط تولید طراحی شده است. خود دستگاه ولتاژ DC را تولید، جریان و مقاومت را اندازه گیری و شکل موج را ثبت می کند. آزمون تحمل ولتاژ با اعمال انرژی خطرناک انجام می شود؛ بنابراین روش اتصال، حفاظ، Interlock، تخلیه و آموزش اپراتور به اندازه عدد ولتاژ اهمیت دارند.
ST5680A با ST5680 و تستر عایق باتری BT5525 یکی نیست. برای کار به لید ویژه L2260 یا کابل خام L2261 نیاز دارد و با لید 9615، کابل BNC یا لید کواکسیال عمومی سازگار نیست. پیش از سفارش باید نوع AC یا DC، بیشینه ولتاژ، جریان Cutoff، تعداد نقاط، زمان آزمون، ظرفیت بار و روش ارتباط با PLC مشخص شوند. شباهت ظاهری پنل های HIOKI به معنی یکسان بودن عملکرد نیست.
⚙️ ویژگی های کلیدی HIOKI ST5680A
- خروجی DC از 10 ولت تا 8 کیلوولت
- حداکثر جریان خروجی یا Cutoff برابر 20 میلی آمپر
- تفکیک جریان حداقل 0.001 میکروآمپر
- تست عایق 10 تا 2000 ولت و نمایش تا 200 گیگااهم
- آزمون BDV پیوسته یا پله ای
- ثبت ولتاژ، جریان و مقاومت تا 128 ثانیه
- Arc Detection بر پایه تغییر ولتاژ
- Contact Check خازنی 1 تا 100 نانوفاراد
- USB، LAN و EXT I/O
توان و ولتاژ نامی باید هم زمان بررسی شوند. دستگاهی که 5kV خروجی می دهد لزوماً نمی تواند بیشترین جریان را در همان ولتاژ و برای هر مدت فراهم کند. محدودیت زمان، توان، بار خازنی و جریان قطع باید در طراحی برنامه آزمون لحاظ شوند.
📊 جدول مشخصات فنی تستر هایپات DC باتری 8 کیلوولت هیوکی مدل HIOKI ST5680A
| برند |
HIOKI / هیوکی |
| مدل |
ST5680A |
| نوع محصول |
تستر هایپات DC، مقاومت عایقی و ولتاژ شکست باتری با نمایش شکل موج |
| خروجی هایپات DC |
0.010 تا 8.000 کیلوولت با تفکیک 1 ولت |
| حداکثر جریان خروجی |
20 میلی آمپر در ولتاژ 50 ولت یا بیشتر |
| تفکیک جریان |
حداقل 0.001 میکروآمپر |
| دقت نمونه جریان |
±1.5 درصد reading؛ جزئیات وابسته به رنج است |
| زمان تست |
0.1 تا 999 ثانیه یا پیوسته |
| زمان Rise/Fall |
0.1 تا 300 ثانیه یا OFF |
| ولتاژ تست عایق |
10 تا 2000 ولت DC با تفکیک 1 ولت |
| نمایش مقاومت |
100 کیلو اهم تا 200 گیگااهم |
| محدوده تضمین مقاومت |
100 کیلو اهم تا 99.99 گیگااهم |
| دقت نمونه مقاومت |
±1.5 درصد reading در محدوده های تعریف شده |
| آزمون BDV |
افزایش پیوسته یا پله ای ولتاژ و محاسبه kV یا kV/mm |
| نمونه برداری شکل موج |
حداکثر 500kS/s، طول نمایش 0.5 تا 128 ثانیه |
| Arc Detection |
پایش تغییر ولتاژ با آستانه 1 تا 50 درصد |
| Contact Check |
روش ظرفیت سنجی با آستانه 1.0 تا 100.0 نانوفاراد |
| حافظه |
تا 32000 نتیجه، 64 پنل برای هر حالت DCW/IR، 10 تنظیم BDV و 30 برنامه 50 مرحله ای |
| رابط |
USB، LAN و EXT I/O؛ RS-232C و GP-IB اختیاری |
| ابعاد |
حدود 305×142×430 میلی متر |
| وزن |
حدود 10.4 کیلوگرم |
مشخصات دقت در شرایط مرجع و ناحیه تضمین شده معتبرند. Full Scale، Reading و Digit مفاهیم متفاوت دارند و نباید یک درصد تبلیغاتی به کل دامنه تعمیم داده شود. برای آزمون استاندارد، نسخه معتبر استاندارد و دفترچه همان کد سفارش ملاک نهایی هستند.
⚡ تفاوت هایپات، مقاومت عایقی و BDV
هایپات بررسی می کند عایق برای زمان و ولتاژ مشخص بدون عبور جریان بیش از حد دوام می آورد. تست مقاومت عایقی جریان نشتی را به مقدار مقاومت تبدیل می کند. آزمون BDV ولتاژ شکست یا استحکام عایقی را با افزایش کنترل شده ولتاژ تعیین می کند و معمولاً آزمونی مخرب یا نزدیک به مرز تخریب است.
یک نتیجه خوب در مقاومت عایقی به تنهایی تحمل ولتاژ گذرا را تضمین نمی کند و عبور از هایپات نیز همه عیوب سطحی را نشان نمی دهد. برنامه کنترل کیفیت باید بر اساس استاندارد محصول و تحلیل خطر، آزمون های لازم و ترتیب آن ها را مشخص کند.
🧪 تنظیم ولتاژ، جریان و زمان
ولتاژ از استاندارد، ولتاژ کاری و کلاس عایق استخراج شود. حد جریان Cutoff باید نشتی طبیعی، جریان شارژ و خطای دستگاه را پوشش دهد، اما آن قدر بالا نباشد که شکست واقعی دیر قطع شود. زمان Rise از شوک ناگهانی و جریان شارژ کنترل نشده جلوگیری می کند و زمان Fall یا تخلیه، انرژی باقی مانده را کاهش می دهد.
نمونه های سالم، مرزی و معیوب واقعی برای اعتبارسنجی استفاده شوند. مقدار ولتاژ، جریان، مقاومت، زمان و نتیجه در چند تکرار ثبت شود. حد PASS/FAIL باید میان توزیع سالم و عیب فاصله کافی داشته باشد؛ انتخاب حد از یک نمونه یا کپی تنظیم دستگاه دیگر قابل اتکا نیست.
🔌 Contact Check و جلوگیری از False PASS
مدار باز یا تماس ضعیف ممکن است جریان بسیار کمی نشان دهد و به اشتباه PASS شود. Contact Check قبل از اعمال ولتاژ، پیوستگی یا ظرفیت دیده شده را بررسی می کند. آستانه باید با فیکسچر و قطعه واقعی تنظیم شود تا تغییر طبیعی قطعه به عنوان قطع اتصال تفسیر نشود.
مدل هایی که برای Contact Check به لید دوم نیاز دارند فقط با یک ست معمولی این قابلیت را کامل نمی کنند. تعداد لید و مسیر High/Low باید مطابق راهنمای همان مدل باشد. فرسودگی نوک، رله و کابل با قطعه مرجع در شروع شیفت پایش شود.
🛡️ Interlock، حفاظ و تخلیه
فیکسچر باید محصور و دارای کلید در باشد. باز شدن حفاظ باید خروجی را قطع و تخلیه را آغاز کند. چراغ هشدار مستقل و توقف اضطراری، وضعیت ولتاژ را برای اپراتور روشن می کنند. نرم افزار یا پیام روی نمایشگر به تنهایی جایگزین حفاظ سخت افزاری نیست.
پس از پایان آزمون، بار خازنی ممکن است انرژی نگه دارد. پیش از لمس، ولتاژ با روش ایمن تأیید و زمان تخلیه کافی رعایت شود. ارت حفاظتی دستگاه و فیکسچر باید مستقل از مسیر اندازه گیری و طبق دستور سازنده متصل شوند.
🏭 اتوماسیون و آزمون چندنقطه ای
EXT I/O برای Trigger، وضعیت و نتیجه و رابط سریال یا شبکه برای تنظیم و ثبت داده استفاده می شوند. نوع NPN/PNP، سطح ولتاژ، زمان بندی و رفتار هنگام خطا باید با PLC تطبیق داده شوند. کلید ایمنی نباید فقط از منطق نرم افزاری عبور کند.
در اسکن چندنقطه ای، مسیر قبلی باید پیش از وصل مسیر بعدی قطع و تخلیه شود. ترتیب High و Low، زمان عملکرد رله و ولتاژ مجاز هر کانال بررسی شوند. دستگاه کمکی که فقط مسیر را سوئیچ می کند، منبع ولتاژ یا اندازه گیری مستقل محسوب نمی شود.
📈 ثبت داده و تحلیل خطا
شناسه قطعه، برنامه، ولتاژ واقعی، جریان، مقاومت، زمان، مسیر اسکن و نتیجه Contact Check ذخیره شوند. برای شکست، شکل موج یا نرخ تغییر ولتاژ می تواند تفاوت میان Arc، آلودگی، Burr و تماس نامناسب را روشن کند. داده خام برای تحلیل ریشه ای از PASS/FAIL تنها ارزشمندتر است.
تغییر تنظیمات باید سطح دسترسی و تاریخچه داشته باشد. نسخه برنامه آزمون در کنار نتیجه ثبت شود تا تغییر ناخواسته حدها روی محصول های بعدی پنهان نماند. پشتیبان تنظیمات قبل از به روزرسانی یا تعویض دستگاه تهیه شود.
🌡️ اثر محیط و فیکسچر
رطوبت، گردوغبار، فلاکس و اثر انگشت مسیر نشتی سطحی می سازند. فاصله خزشی، فاصله هوایی و جنس نگهدارنده فیکسچر باید برای بیشینه ولتاژ طراحی شوند. کابل ولتاژ بالا از کابل کنترل و بدنه فلزی دور و در مسیر ثابت نگه داشته شود.
اندازه گیری در دمای متفاوت می تواند مقاومت عایقی را تغییر دهد. شرایط محیط و زمان تثبیت نمونه کنار نتیجه ثبت شوند. قطعه یا فیکسچر مرطوب نباید با افزایش حد یا ولتاژ پنهان شود؛ علت فرایندی باید اصلاح شود.
⚖️ مقایسه HIOKI ST5680A با مدل های نزدیک
| مدل |
تفاوت کاربردی |
| HIOKI BT5525 |
BT5525 تا 500V برای عایق باتری پیش از تزریق الکترولیت و BDD است؛ ST5680A تا 8kV برای DC hipot، IR و BDV است. |
| HIOKI 3153 |
3153 تست AC/DC تا 5kV و عایق تا 1200V است؛ ST5680A روی DC تا 8kV و تحلیل شکل موج باتری تمرکز دارد. |
| HIOKI 3174 |
3174 خروجی AC تا 5kV و عایق 500/1000V دارد؛ ST5680A هایپات DC تا 8kV و ثبت موج داخلی دارد. |
برای مرور گروه ها به HIOKI Hipot Testers، HIOKI Electrical Safety Testers و HIOKI Insulation Testers مراجعه کنید. نشانی و متن پیوندهای داخلی انگلیسی نگه داشته شده اند.
📦 اقلام همراه محصول
- کابل برق
- کانکتور نری و پوشش EXT I/O
- جیگ آزادسازی Interlock
- راهنمای شروع و نکات کاربری
- لید L2260 یا کابل L2261 جداگانه و الزامی است
اقلام تصویرشده همیشه داخل بسته پایه نیستند. برای HIOKI ST5680A کد لید، تعداد مسیر، رابط ارتباطی، کنترل باکس و نرم افزار باید در پیش فاکتور صریحاً درج شوند.
✅ چک لیست انتخاب
- نوع آزمون: ACW، DCW، IR، BDV یا Scanner مشخص شود.
- حد ولتاژ: کمترین رتبه میان دستگاه، لید و فیکسچر ملاک است.
- بار: ظرفیت و جریان نشتی نمونه با توان دستگاه تطبیق داده شود.
- تعداد نقاط: مسیر و ترتیب سوئیچینگ پیش از خرید طراحی شود.
- ایمنی: حفاظ، Interlock، چراغ و تخلیه در BOM قرار گیرند.
🛒 قیمت و خرید تستر هایپات DC باتری 8 کیلوولت هیوکی مدل HIOKI ST5680A
این صفحه مرجع فنی عصرتولز است و تا تأیید تأمین واقعی، محصول ناموجود و بدون قیمت فرضی باقی می ماند. برای استعلام، نام کامل تستر هایپات DC باتری 8 کیلوولت هیوکی مدل HIOKI ST5680A، آزمون، ولتاژ، جریان، زمان، تعداد نقاط و کد لید را اعلام کنید تا پیکربندی اشتباه انتخاب نشود.
❓ سوالات متداول (FAQ)
آیا صفحه دقیقاً مربوط به HIOKI ST5680A است؟
بله؛ نام، تصاویر و مشخصات با همین کد کنترل شده اند.
آیا بالاترین ولتاژ همیشه بهتر است؟
خیر؛ ولتاژ باید از استاندارد و تحمل محصول استخراج شود.
چرا Contact Check مهم است؟
چون مدار باز می تواند جریان کم و نتیجه PASS کاذب ایجاد کند.
آیا همه لیدهای HIOKI با هم سازگارند؟
خیر؛ کانکتور، ولتاژ و ساختار Contact Check مدل ها متفاوت است.
آیا پس از PASS می توان فوری قطعه را لمس کرد؟
خیر؛ باید پایان تخلیه و بی ولتاژ بودن تأیید شود.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمی کند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: ST5680A
- نوع: تستر هایپات DC، مقاومت عایقی و ولتاژ شکست باتری با نمایش شکل موج
- خروجی هایپات DC: 0.010 تا 8.000 کیلوولت با تفکیک 1 ولت
- حداکثر جریان خروجی: 20 میلی آمپر در ولتاژ 50 ولت یا بیشتر
- تفکیک جریان: حداقل 0.001 میکروآمپر
- دقت نمونه جریان: ±1.5 درصد reading؛ جزئیات وابسته به رنج است
- زمان تست: 0.1 تا 999 ثانیه یا پیوسته
- زمان Rise/Fall: 0.1 تا 300 ثانیه یا OFF
- ولتاژ تست عایق: 10 تا 2000 ولت DC با تفکیک 1 ولت
- نمایش مقاومت: 100 کیلو اهم تا 200 گیگااهم
- محدوده تضمین مقاومت: 100 کیلو اهم تا 99.99 گیگااهم
- دقت نمونه مقاومت: ±1.5 درصد reading در محدوده های تعریف شده
- آزمون BDV: افزایش پیوسته یا پله ای ولتاژ و محاسبه kV یا kV/mm
- نمونه برداری شکل موج: حداکثر 500kS/s، طول نمایش 0.5 تا 128 ثانیه
- Arc Detection: پایش تغییر ولتاژ با آستانه 1 تا 50 درصد
- Contact Check: روش ظرفیت سنجی با آستانه 1.0 تا 100.0 نانوفاراد
