مالتی پلکسر ولتاژ بالا 4 تا 16 کاناله هیوکی مدل HIOKI SW2001 مالتی پلکسر صنعتی با نسخه های 4، 8 و 16 کاناله برای یکپارچه سازی شش آزمون مقاومت، LCR، عایق، هایپات، سرج و تخلیه جزئی موتور است. نام، تصاویر و داده های فنی صفحه با کد دقیق SW2001 کنترل شده اند تا منبع ولتاژ، آشکارساز PD، سنسور یا مالتی پلکسر به اشتباه یک محصول معرفی نشوند.
English name: HIOKI SW2001 4/8/16-Channel High Voltage Multiplexer for Comprehensive Motor Testing.

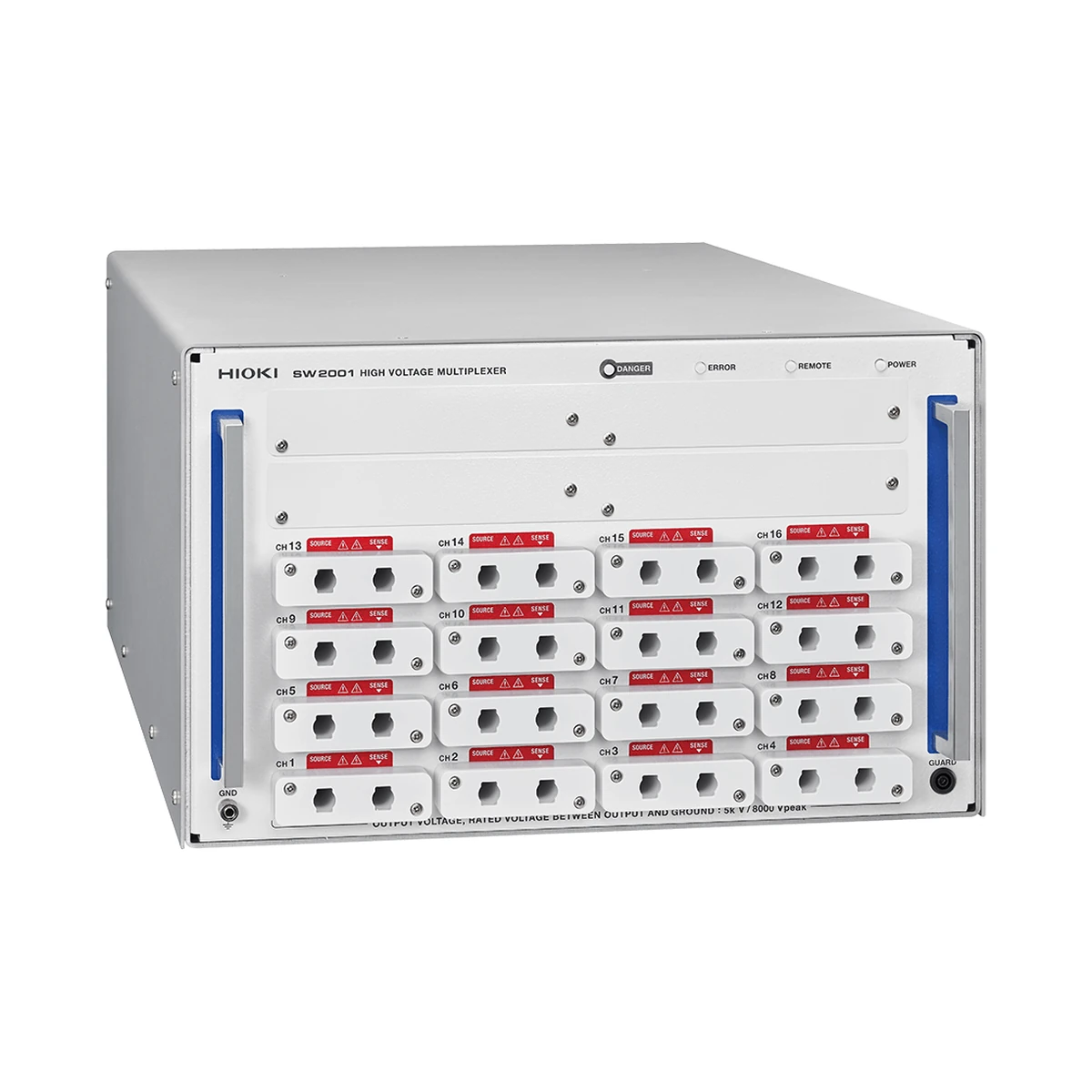

🔍 معرفی تخصصی مالتی پلکسر ولتاژ بالا 4 تا 16 کاناله هیوکی مدل HIOKI SW2001
مالتی پلکسر ولتاژ بالا 4 تا 16 کاناله هیوکی مدل HIOKI SW2001 برای سوئیچ ایمن و خودکار میان تجهیزات ولتاژ بالا و اندازه گیری چهارسیمه در خط تست استاتور و موتور EV طراحی شده است. تخلیه جزئی رویدادی موضعی در بخشی از عایق است که ممکن است هنوز به شکست کامل نرسیده باشد؛ بنابراین مقاومت عایقی یا هایپات معمولی همیشه شروع تخریب را نشان نمی دهد.
SW2001 منبع ولتاژ یا آشکارساز مستقل نیست. کد سفارش باید یکی از SW2001-04، SW2001-08 یا SW2001-16 باشد و سنسورهای داخلی ST9200A یا ST9201-50 فقط در صورت تعیین هنگام سفارش نصب می شوند. یک سامانه PD از منبع ولتاژ، سنسور، مسیر سوئیچ، آشکارساز، فیکسچر، کابل و روش کالیبراسیون تشکیل می شود. نبود هر جزء یا انتخاب کد اشتباه می تواند سیستم ظاهراً کامل اما غیرقابل استفاده بسازد.
⚙️ ویژگی های کلیدی HIOKI SW2001
- نسخه های 4، 8 و 16 کاناله
- ترکیب شش آزمون روی یک مسیر
- ورودی های هایپات، سرج، LCR و مقاومت
- خروجی تا 5kV AC/DC یا 8kV peak سرج
- حداکثر جریان ضربه 100A peak
- رله اصلی با عمر مرجع بیش از 5 میلیون سیکل
- تخلیه حفاظتی و تخلیه سریع
- LAN، USB و EXT I/O
- پشتیبانی از سنسورهای PD کارخانه ای
عبارت مقاوم در برابر نویز به معنی مصونیت کامل نیست. مسیر کابل، ارت، شیلد، منابع سوئیچینگ، موتورهای مجاور و فیکسچر روی کف نویز اثر دارند. عملکرد باید در محیط واقعی خط با نمونه مرجع و تزریق بار معلوم اعتبارسنجی شود.
📊 جدول مشخصات فنی مالتی پلکسر ولتاژ بالا 4 تا 16 کاناله هیوکی مدل HIOKI SW2001
| برند |
HIOKI / هیوکی |
| مدل |
SW2001 |
| نوع محصول |
مالتی پلکسر تست جامع موتور برای مسیرهای ولتاژ بالا و اندازه گیری چهارسیمه |
| کدهای سفارش |
SW2001-04 چهار کانال، SW2001-08 هشت کانال، SW2001-16 شانزده کانال |
| ورودی ولتاژ بالا |
دو ورودی دوترمیناله برای HIPOT و IMPULSE |
| ورودی ولتاژ پایین |
دو ورودی چهارسیمه برای LCR و مقاومت |
| حد HIPOT |
5kV AC rms، 5kV DC و 7.07kV peak |
| حد IMPULSE |
8kV peak |
| حد LCR/Resistance |
30V AC rms، 60V DC و 42.4V peak |
| ولتاژ خروجی کانال |
5kV AC rms، 5kV DC و 8kV peak سرج |
| حداکثر جریان ضربه |
100 آمپر peak |
| عمر مرجع رله |
5 میلیون سیکل یا بیشتر؛ مقدار مرجع و بدون تضمین |
| اثر روی دقت IR |
حدود ±2 درصد از 1MΩ تا کمتر از 1GΩ و ±5 درصد از 1 تا کمتر از 10GΩ |
| اثر روی AC PD |
حداکثر 40pC در 3kV در شرایط مرجع |
| توابع |
Channel switching، Interlock، Delay، Backup و Protective/Accelerated Discharge |
| رابط |
LAN، USB و EXT I/O |
| تغذیه |
100 تا 240 ولت AC، توان نامی 120VA |
| ابعاد |
حدود 439.2×265.9×770 میلی متر |
| وزن |
SW2001-04 حدود 20.5kg، -08 حدود 22.5kg و -16 حدود 27kg؛ بدون سنسور اختیاری |
حدها و اثر روی دقت در شرایط تعریف شده معتبرند. مقدار پیکوکولن، ولتاژ آغاز یا نرخ نمونه برداری به تنهایی کیفیت تشخیص را تضمین نمی کند؛ ظرفیت نمونه، پهنای باند سنسور، نویز و الگوریتم داوری باید هم زمان دیده شوند.
⚡ تخلیه جزئی AC و سرج چه تفاوتی دارند؟
در AC PD، ولتاژ تناوبی اعمال و پالس ها نسبت به فاز موج بررسی می شوند. این روش برای استخراج بار ظاهری، شمارش پالس، PDIV و PDEV کاربرد دارد. در Surge PD، پالس ضربه سریع به سیم پیچ اعمال و مؤلفه تخلیه با CT و فیلتر دیجیتال از پاسخ اصلی جدا می شود.
یک سیم پیچ ممکن است در یکی از دو روش حساسیت بیشتری نشان دهد. انتخاب باید از استاندارد محصول، ساختار عایق و هدف آزمون استخراج شود. ترکیب دو حالت می تواند پوشش بهتری بدهد، اما هزینه، زمان و پیچیدگی سیستم را نیز بالا می برد.
📈 PDIV، RPDIV و PDEV
PDIV ولتاژی است که تخلیه برای نخستین بار دیده می شود و PDEV ولتاژی است که هنگام کاهش دیگر تخلیه قابل تشخیص نیست. در آزمون تکراری سرج، RPDIV و RPDEV به رفتار پایدارتر در چند پالس مربوط می شوند. این نقاط باید با روش افزایش، تعداد پالس و آستانه ثابت اندازه گیری شوند.
PDIV بالاتر همیشه به تنهایی معادل عمر بیشتر نیست. هندسه، رزین، دما و شرایط کار موتور بر مکانیزم خرابی اثر دارند. نتیجه برای مقایسه فرایند و غربالگری مفید است، اما تفسیر طراحی باید همراه آزمون دوام و تحلیل عایق انجام شود.
🔌 سنسور، مسیر و مالتی پلکسر
CT فرکانس بالا پالس جریان را بدون اتکا به آنتن مایکروویو حس می کند و در خط تولید نصب تکرارپذیرتری دارد. جهت، محل و کابل سنسور باید ثابت باشد. استفاده از SW2001 طول کابل و تعداد اتصال های دستی را کم می کند و مسیر آزمون های ولتاژ بالا و چهارسیمه را یکپارچه می سازد.
سنسور داخلی SW2001 فقط وقتی وجود دارد که در زمان سفارش مشخص شده باشد. ST9200A برای AC PD و ST9201-50 برای Surge PD است. نبود کد سنسور در پیش فاکتور را نباید با مشاهده کانکتور یا نام خانواده جبران کرد.
🧯 تخلیه حفاظتی و حفاظت تجهیزات کم ولتاژ
سیم پیچ پس از هایپات یا عایق انرژی ذخیره می کند. اتصال مستقیم مسیر LCR یا مقاومت پیش از تخلیه می تواند به ورودی حساس آسیب بزند. توالی باید ابتدا منبع ولتاژ را قطع، مسیر را تخلیه، سطح ایمن را تأیید و سپس رله کم ولتاژ را وصل کند.
Protective Discharge و Accelerated Discharge در طراحی مالتی پلکسر برای همین مرز خطر به کار می روند. با این حال Interlock، حفاظ فیزیکی و منطق Fail-safe بیرونی همچنان لازم هستند. خطا یا قطع برق باید همه مسیرهای پرخطر را باز کند.
🏭 طراحی خط تست موتور
توالی رایج می تواند شامل مقاومت DC، LCR، مقاومت عایقی، هایپات، سرج و PD باشد. ترتیب آزمون باید طوری باشد که آزمون پرانرژی روی نتیجه کم سیگنال اثر نگذارد. زمان تخلیه و تعویض کانال در Cycle Time واقعی لحاظ شود.
برای موتور سه فاز، نگاشت U/V/W، نول و بدنه باید در نرم افزار و فیکسچر یکسان باشد. اشتباه در نگاشت ممکن است نتیجه معتبر برای مسیر اشتباه تولید کند. تست Channel Map با فیکسچر مرجع قبل از شروع هر محصول ضروری است.
📊 کالیبراسیون و کف نویز
قبل از آزمون قطعه، کف نویز با فیکسچر باز و سپس پاسخ با تزریق بار معلوم ثبت شود. آستانه باید بالاتر از نویز پایدار اما پایین تر از عیب هدف باشد. در صورت تغییر شیفت، کابل یا محل تجهیزات قدرت، اندازه گیری نویز تکرار شود.
کالیبراسیون بار ظاهری در AC PD با حساسیت کل مسیر مرتبط است. برای Surge PD نیز پاسخ CT، فیلتر و ولتاژ منبع باید پایدار باشند. یک Pass ساده بدون ثبت شرایط و نمودار برای تحلیل روند کافی نیست.
🗂️ ثبت داده و ردیابی
شناسه موتور، مسیر، برنامه، منبع ولتاژ، سنسور، PDIV/PDEV، Q، تعداد پالس، کف نویز و نتیجه ذخیره شوند. فایل داده با نسخه تنظیمات و Master مرتبط باشد. تغییر حدها سطح دسترسی و تاریخچه رویداد داشته باشد.
در تولید، نمودار روند می تواند تغییر رزین، پخت، کشش سیم یا آلودگی را پیش از افزایش Fail نشان دهد. داده فقط برای رد قطعه نیست؛ برای کنترل فرایند و یافتن علت ریشه ای نیز ارزش دارد.
🌡️ اثر محیط و مونتاژ
دما، رطوبت، وضعیت رزین و موقعیت روتور بر پاسخ اثر دارند. نمونه های Master و مرزی باید در شرایط کنترل شده نگهداری شوند. سطح و فیکسچر خشک، پاک و بدون مسیر نشتی باشند.
کابل PD از کابل قدرت و محرک رله دور نگه داشته شود. ارت ستاره ای، شیلد و جداسازی مکانیکی می توانند حلقه زمین و کوپل خازنی را کاهش دهند. تغییر مسیر کابل بدون تکرار مطالعه نویز مجاز نیست.
⚖️ مقایسه HIOKI SW2001 با تجهیزات مرتبط
| مدل |
تفاوت کاربردی |
| HIOKI 3930 |
3930 اسکنر 8 کاناله 5kV برای 3153 است؛ SW2001 هم ولتاژ بالا و هم LCR/مقاومت چهارسیمه و PD را در 4/8/16 کانال ترکیب می کند. |
| HIOKI ST4200-50 |
ST4200-50 آشکارساز و تحلیلگر PD است؛ SW2001 مسیرها و سنسورهای داخلی را برای اتصال آن سوئیچ می کند. |
| HIOKI ST4030A |
ST4030A منبع ضربه و تستر سیم پیچ است؛ SW2001 پالس آن را به کانال انتخابی هدایت می کند. |
برای مرور گروه ها به HIOKI Partial Discharge Testers، HIOKI Impulse Winding Testers و HIOKI Hipot Testers مراجعه کنید. متن و نشانی پیوندهای داخلی انگلیسی هستند.
📦 اقلام همراه محصول
- کابل برق
- راهنمای شروع و نکات کاربری
- چهار پایه نگهدارنده نصب
- کانکتور EXT I/O
- کانکتور آزادسازی Interlock
- کابل های ارتباط با تسترها و سنسورهای PD بر اساس پیکربندی جداگانه انتخاب می شوند
هر سنسور، کابل، SSD، منبع ولتاژ و مجوز باید با کد دقیق در پیش فاکتور ثبت شود. تصویر سیستم کامل تضمین کننده همراه بودن اجزای دیگر با HIOKI SW2001 نیست.
🛡️ نکات ایمنی
- ولتاژ بالا: فیکسچر محصور و Interlock سخت افزاری باشد.
- تخلیه: پیش از اتصال مسیر کم ولتاژ، انرژی سیم پیچ تخلیه شود.
- کد سفارش: تعداد کانال و سنسور کارخانه ای صریح درج شود.
- کابل: حد ولتاژ و مسیر هر کابل با کل سیستم تطبیق داده شود.
- مرجع: شروع شیفت با کف نویز و نمونه مرجع کنترل شود.
🛒 قیمت و خرید مالتی پلکسر ولتاژ بالا 4 تا 16 کاناله هیوکی مدل HIOKI SW2001
این صفحه مرجع فنی عصرتولز است و تا تأیید موجودی واقعی، محصول ناموجود و بدون قیمت فرضی باقی می ماند. برای استعلام، نام کامل مالتی پلکسر ولتاژ بالا 4 تا 16 کاناله هیوکی مدل HIOKI SW2001، حالت AC یا Surge، تعداد کانال، منبع، سنسور، کابل و نیاز ذخیره سازی را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا صفحه دقیقاً مربوط به HIOKI SW2001 است؟
بله؛ نام، تصاویر و مشخصات با کد دقیق کنترل شده اند.
آیا محصول به تنهایی سیستم کامل PD است؟
خیر؛ منبع ولتاژ، سنسور، کابل و فیکسچر متناسب نیز لازم هستند.
آیا هایپات جایگزین PD است؟
خیر؛ هایپات تحمل کلی و PD شروع تخریب موضعی را بررسی می کند.
چرا کف نویز باید ثبت شود؟
تا پالس محیط با تخلیه واقعی قطعه اشتباه نشود.
آیا سنسور داخل همه SW2001هاست؟
خیر؛ سنسور PD باید هنگام سفارش کارخانه مشخص شود.
چرا قیمت ثبت نشده است؟
موجودی معتبر تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی نمایش نمی دهد.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: SW2001
- نوع: مالتی پلکسر تست جامع موتور برای مسیرهای ولتاژ بالا و اندازه گیری چهارسیمه
- کدهای سفارش: SW2001-04 چهار کانال، SW2001-08 هشت کانال، SW2001-16 شانزده کانال
- ورودی ولتاژ بالا: دو ورودی دوترمیناله برای HIPOT و IMPULSE
- ورودی ولتاژ پایین: دو ورودی چهارسیمه برای LCR و مقاومت
- حد HIPOT: 5kV AC rms، 5kV DC و 7.07kV peak
- حد IMPULSE: 8kV peak
- حد LCR/Resistance: 30V AC rms، 60V DC و 42.4V peak
- ولتاژ خروجی کانال: 5kV AC rms، 5kV DC و 8kV peak سرج
- حداکثر جریان ضربه: 100 آمپر peak
- عمر مرجع رله: 5 میلیون سیکل یا بیشتر؛ مقدار مرجع و بدون تضمین
- اثر روی دقت IR: حدود ±2 درصد از 1MΩ تا کمتر از 1GΩ و ±5 درصد از 1 تا کمتر از 10GΩ
- اثر روی AC PD: حداکثر 40pC در 3kV در شرایط مرجع
- توابع: Channel switching، Interlock، Delay، Backup و Protective/Accelerated Discharge
- رابط: LAN، USB و EXT I/O
- تغذیه: 100 تا 240 ولت AC، توان نامی 120VA
