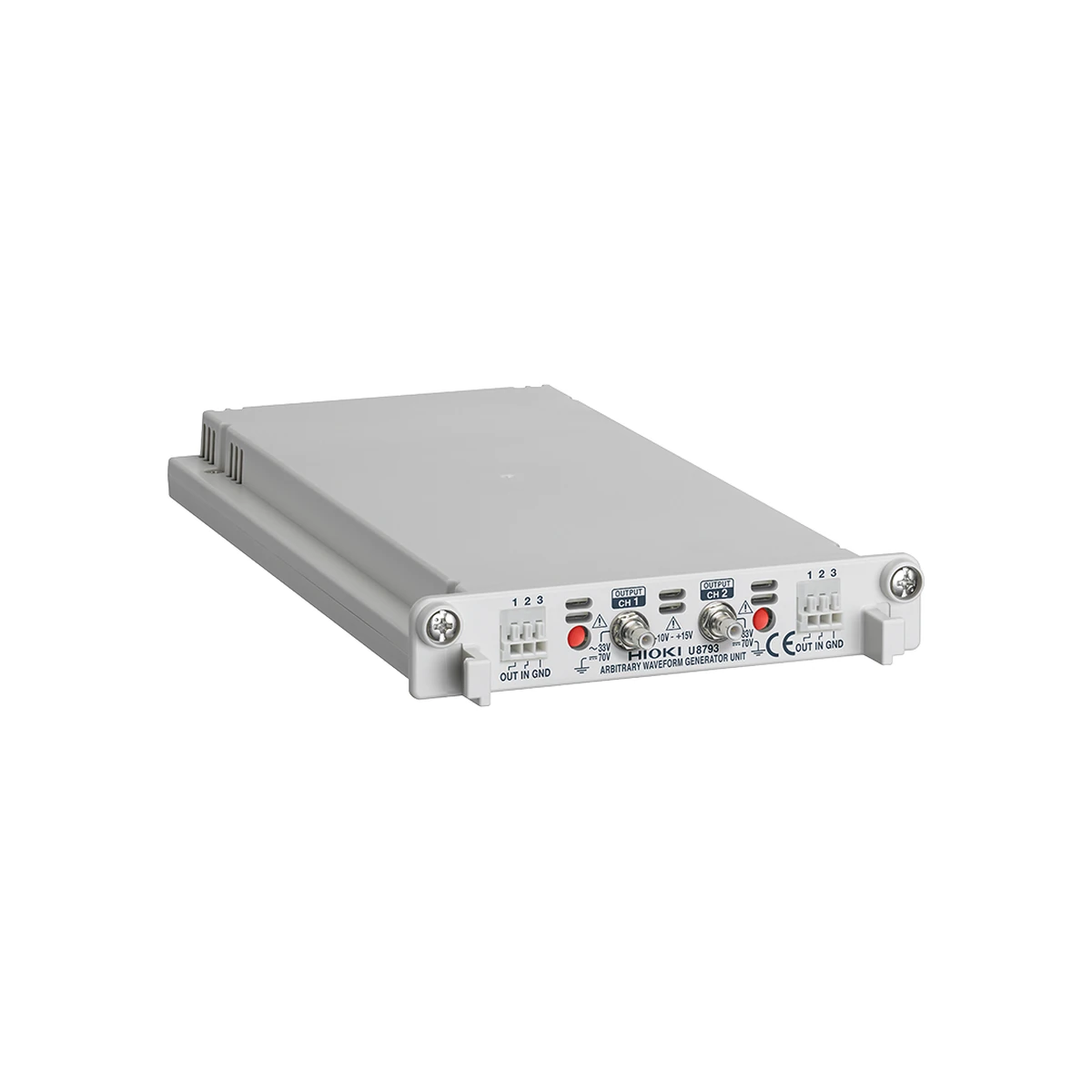

ماژول مولد شکل موج دلخواه دو کاناله هیوکی مدل HIOKI U8793 ماژول پلاگین ایزوله برای تولید هم زمان دو کانال شکل موج دلخواه یا تابع با بازه فرکانس 10mHz تا 100kHz و خروجی حداکثر 15 ولت است. نام، تصاویر، نوع کانکتور و مشخصات این صفحه با کد دقیق U8793 کنترل شده اند تا ماژول آنالوگ، مولد پالس و مولد دلخواه با یکدیگر اشتباه نشوند.
English name: HIOKI U8793 Two-Channel Arbitrary Waveform and Function Generator Unit for Memory HiCorders.
🔍 معرفی تخصصی ماژول مولد شکل موج دلخواه دو کاناله هیوکی مدل HIOKI U8793
ماژول مولد شکل موج دلخواه دو کاناله هیوکی مدل HIOKI U8793 برای بازپخش شکل موج ثبت شده، شبیه سازی خطا، آزمون سناریویی ECU و تغییر کنترل شده دامنه، فرکانس، Offset و Duty طراحی شده است. مزیت این ساختار آن است که تحریک و پاسخ در یک Memory HiCorder هماهنگ می شوند و سناریوی خطا را می توان با ثبت زمانی مشترک بررسی کرد.
U8793 فقط همراه Memory HiCorder سازگار کار می کند و یک فانکشن ژنراتور رومیزی مستقل نیست. با 8847 یا MR8847 سازگار نیست و کابل خروجی در بسته پایه وجود ندارد. پیش از خرید باید مدل رکوردر، تعداد Slot، کانکتور، کابل، بار و نیاز ایزولاسیون بررسی شوند. شباهت ابعاد سه ماژول به معنی یکسان بودن نوع سیگنال یا سیم بندی نیست.
⚙️ ویژگی های کلیدی HIOKI U8793
- 2 کانال خروجی مستقل
- شکل موج دلخواه و Function Generator
- بازه 10mHz تا 100kHz
- خروجی -10 تا +15V
- D/A شانزده بیتی با Refresh برابر 2MHz
- Sweep فرکانس، دامنه، Offset و Duty
- برنامه حداکثر 128 مرحله
- ایزولاسیون میان کانال ها و بدنه
- SF8000 Waveform Maker همراه
- بازپخش شکل موج ثبت شده
مقدار فرکانس یا ولتاژ تنها معیار انتخاب نیست. تعداد کانال، شکل موج، جریان قابل تحویل، امپدانس بار، زمین مشترک یا مستقل و روش اتصال به DUT مستقیماً روی صحت شبیه سازی اثر دارند.
📊 جدول مشخصات فنی ماژول مولد شکل موج دلخواه دو کاناله هیوکی مدل HIOKI U8793
| برند |
HIOKI / هیوکی |
| مدل |
U8793 |
| نوع محصول |
ماژول دو کاناله مولد تابع و شکل موج دلخواه برای Memory HiCorder |
| تعداد کانال |
2 کانال با ترمینال SMB |
| امپدانس خروجی |
1Ω یا کمتر |
| ولتاژ نسبت به زمین |
حداکثر 30Vrms AC یا 60VDC |
| بازه خروجی |
-10 تا +15V؛ دامنه تنظیم 0 تا 20Vpp |
| تفکیک تنظیم |
1mV |
| حداکثر جریان خروجی |
10mA؛ بار مجاز 1.5kΩ یا بیشتر |
| توابع موج |
DC، سینوسی، مربعی، پالس، مثلثی و Ramp |
| فرکانس |
10mHz تا 100kHz |
| شکل موج دلخواه |
داده ثبت شده، خروجی 7075 یا PQ3198، موج ساخته شده در SF8000 و CSV |
| نرخ D/A |
2MHz با مبدل 16 بیتی |
| Sweep |
فرکانس، دامنه، Offset و Duty برای Pulse |
| برنامه |
حداکثر 128 مرحله با Loop مرحله و Loop کل |
| کنترل |
External Input/Output Control و Self-test ولتاژ |
| ابعاد |
106×19.8×196.5 میلی متر |
| وزن |
حدود 250 گرم |
حد ولتاژ نسبت به زمین مستقل از دامنه تنظیم خروجی است و هر دو باید رعایت شوند. دقت نیز در شرایط مرجع و روی بار مجاز تعریف می شود؛ بار کم مقاومت می تواند جریان مورد نیاز را از حد ماژول بالاتر ببرد.
🧩 ماژول پلاگین یا مولد مستقل؟
این محصول منبع تغذیه و رابط کاربری مستقل ندارد و باید در Slot یک Memory HiCorder سازگار نصب شود. رکوردر تنظیم، زمان بندی، ذخیره و نمایش را فراهم می کند. خرید ماژول بدون میزبان سازگار یک سامانه قابل استفاده ایجاد نمی کند.
مدل های 8847 و MR8847 در فهرست عدم سازگاری قرار دارند. سازگاری باید با جدول جدید همان Memory HiCorder تأیید شود؛ شباهت فیزیکی Slot کافی نیست و Firmware و توان پشتیبانی نیز اهمیت دارند.
📈 طراحی سناریوی شبیه سازی
ابتدا سیگنال واقعی، محدوده، بار و پاسخ مورد انتظار تعریف می شوند. سپس یک سناریوی عادی و چند حالت خطا مانند افت لحظه ای، قطع، تغییر Duty یا الگوی فرمان ساخته می شود. هر مرحله باید زمان، مقدار و شرط خروج مشخص داشته باشد.
قبل از اتصال به ECU یا برد گران قیمت، خروجی روی بار آزمایشی و با کانال اندازه گیری مستقل کنترل شود. دامنه، Offset، فرکانس و قطبیت اشتباه ممکن است ورودی برد را آسیب بزند یا نتیجه غیرواقعی تولید کند.
🔌 کابل، کانکتور و امپدانس بار
کانکتور SMB در ماژول های آنالوگ با BNC رایج فانکشن ژنراتور متفاوت است. L9795-01 خروجی را به گیره سوسماری و L9795-02 به BNC می برد. MR8791 به کانکتور D-sub نیم گام 50 پین و کابل مهندسی شده نیاز دارد.
طول کابل، ظرفیت و اتصال زمین روی لبه پالس و شکل موج فرکانس بالا اثر دارند. بار باید بالاتر از حداقل مقاومت مجاز بماند و جریان کل هر کانال از مشخصه خروجی عبور نکند. کابل بدون شناسنامه یا سیم بندی حدسی قابل قبول نیست.
🛡️ ایزولاسیون و زمین مشترک
U8793 و MR8790 میان خروجی ها ایزوله اند؛ این ویژگی حلقه زمین و تداخل بین کانال ها را کاهش می دهد. MR8791 میان واحد و خروجی ایزوله است اما هشت کانال آن زمین مشترک دارند. اتصال چند مدار با پتانسیل متفاوت به MR8791 باید با احتیاط تحلیل شود.
ایزولاسیون محدودیت ولتاژ نسبت به زمین را حذف نمی کند. سقف 30Vrms AC یا 60VDC باید برای مسیر، رکوردر، کابل و DUT رعایت شود. برای مدارهای برق شهر یا باس قدرت این ماژول ها جایگزین منبع ایزوله مناسب نیستند.
⏱️ فرکانس، نرخ D/A و شکل موج
در U8793 نرخ Refresh دو مگاهرتز و تبدیل 16 بیتی برای بازسازی شکل موج دلخواه استفاده می شود. فرکانس خروجی حداکثر 100kHz است، اما کیفیت موج به تعداد نقاط، شکل لبه و بار بستگی دارد. نرخ D/A را نباید با پهنای باند خروجی برابر دانست.
MR8790 برای DC دقیق و Sine تا 20kHz بهینه است. MR8791 پالس تا 20kHz یا Pattern با Read Frequency تا 120kHz تولید می کند. انتخاب مدل باید از ماهیت آنالوگ یا دیجیتال سیگنال آغاز شود.
🚗 کاربرد در ECU و برد کنترل
در آزمون خودرو می توان ورودی حسگر، فرمان منطقی یا خطاهای تغذیه کم سطح را شبیه سازی و پاسخ ECU را هم زمان ثبت کرد. کانال مرجع خروجی نیز ثبت شود تا معلوم باشد برد دقیقاً چه سیگنالی دریافت کرده است.
برای ایربگ، ترمز یا فرمان برقی، شبیه سازی باید در محیط ایمن و روی نمونه مهندسی انجام شود. خروجی ماژول برای راه اندازی بار قدرت یا عملگر پرجریان طراحی نشده و در صورت نیاز باید واسط مناسب با حفاظت مستقل استفاده شود.
🧪 کنترل کیفیت و Self-test
Self-test سلامت پایه ماژول را بررسی می کند، اما صحت کابل و DUT را تضمین نمی کند. پیش از شیفت، دامنه DC، یک فرکانس مرجع و هر کانال روی بار معلوم اندازه گیری شوند. اختلاف میان کانال ها در نمودار روند ثبت شود.
پس از تعویض کابل یا Firmware، سناریوی مرجع دوباره اجرا شود. فایل شکل موج، نسخه برنامه و تنظیم رکوردر همراه نتیجه ذخیره شوند تا آزمون در آینده قابل بازتولید باشد.

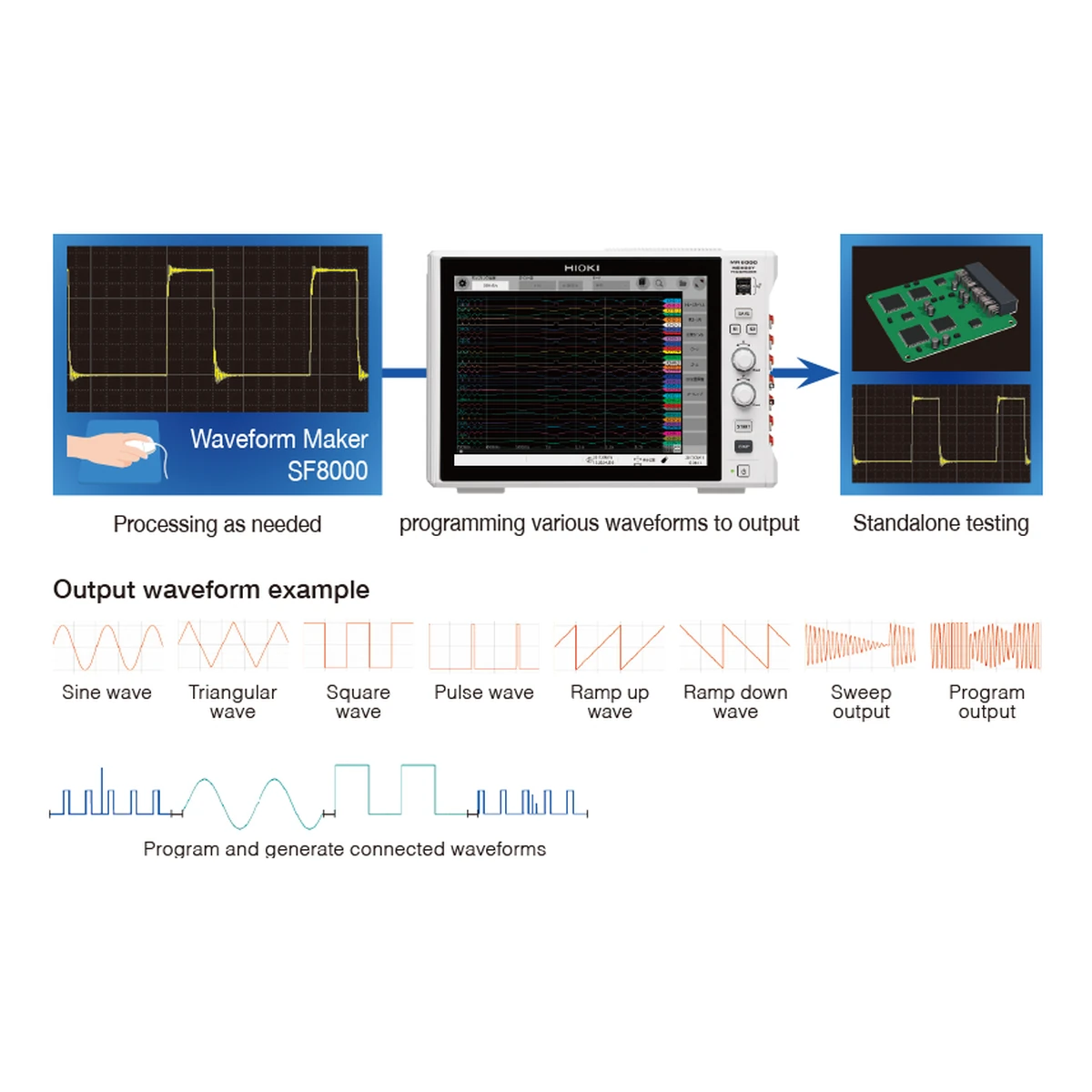

🧠 ساخت شکل موج و Sweep
SF8000 در U8793 امکان ورود مستقیم نقاط یا فرمول، افزودن نویز و ترکیب موج را فراهم می کند. داده ثبت شده یا CSV نیز می تواند به خروجی تبدیل شود. قبل از انتقال، مقیاس زمان و ولتاژ و حذف Offset ناخواسته بررسی شوند.
Sweep برای یافتن نقطه حساسیت یک سامانه مفید است، اما سرعت Sweep باید به پاسخ DUT اجازه پایدار شدن دهد. در برنامه چندمرحله ای، Transition میان مراحل نیز بخشی از سیگنال است و باید روی رکوردر مشاهده شود.
⚖️ مقایسه HIOKI U8793 با گزینه های نزدیک
| گزینه |
تفاوت کاربردی |
| HIOKI MR8790 |
چهار کانال DC/سینوسی تا 20kHz و ±10V دارد؛ U8793 دو کانال اما شکل موج دلخواه، 100kHz، Sweep و برنامه 128 مرحله ارائه می کند. |
| HIOKI MR8791 |
هشت خروجی Pulse/Pattern دیجیتال دارد؛ U8793 خروجی آنالوگ دلخواه دوکاناله تولید می کند. |
| فانکشن ژنراتور رومیزی |
مدل رومیزی مستقل کار می کند؛ U8793 برای ترکیب تولید و ثبت داخل Memory HiCorder طراحی شده است. |
برای مرور گروه ها به HIOKI Function Generators، Function Generators و Oscilloscopes مراجعه کنید. متن و نشانی پیوندهای داخلی انگلیسی هستند.
📦 اقلام همراه و گزینه های لازم
- نرم افزار SF8000 Waveform Maker
- کابل L9795-01 با SMB به گیره سوسماری جداگانه
- کابل L9795-02 با SMB به BNC جداگانه
- Memory HiCorder میزبان در بسته ماژول نیست
تصویر کابل یا رکوردر در نمای کاربردی به معنی همراه بودن آن نیست. کد دقیق کابل، تعداد کانال و مدل میزبان باید جداگانه در پیش فاکتور HIOKI U8793 ثبت شوند.
🛒 قیمت و خرید ماژول مولد شکل موج دلخواه دو کاناله هیوکی مدل HIOKI U8793
ماژول مولد شکل موج دلخواه دو کاناله هیوکی مدل HIOKI U8793 تا تأیید موجودی واقعی در عصرتولز ناموجود و بدون قیمت فرضی ثبت شده است. هنگام استعلام، مدل Memory HiCorder، تعداد کانال، نوع سیگنال، دامنه، فرکانس، بار و کد کابل خروجی را اعلام کنید.
❓ سوالات متداول (FAQ)
آیا HIOKI U8793 مستقل کار می کند؟
خیر؛ یک ماژول پلاگین برای Memory HiCorder سازگار است.
آیا کابل خروجی همراه است؟
خیر؛ کابل یا کانکتور باید متناسب با مدل و DUT جداگانه انتخاب شود.
آیا با MR8847 سازگار است؟
خیر؛ سازنده 8847 و خانواده MR8847 را ناسازگار اعلام کرده است.
آیا می توان بار قدرت را مستقیم راه اندازی کرد؟
خیر؛ جریان خروجی محدود است و برای بار پرجریان به واسط محافظت شده نیاز دارید.
چرا ایزولاسیون مهم است؟
حلقه زمین و اثر متقابل کانال ها را کم می کند، اما حد ولتاژ نسبت به زمین همچنان لازم الاجراست.
چرا قیمت نمایش داده نمی شود؟
موجودی معتبر تأیید نشده و عصرتولز برای کالای ناموجود قیمت حدسی ثبت نمی کند.
📌 مشخصات کوتاه و موردی
- برند: HIOKI / هیوکی
- مدل: U8793
- نوع: ماژول دو کاناله مولد تابع و شکل موج دلخواه برای Memory HiCorder
- تعداد کانال: 2 کانال با ترمینال SMB
- امپدانس خروجی: 1Ω یا کمتر
- ولتاژ نسبت به زمین: حداکثر 30Vrms AC یا 60VDC
- بازه خروجی: -10 تا +15V؛ دامنه تنظیم 0 تا 20Vpp
- تفکیک تنظیم: 1mV
- حداکثر جریان خروجی: 10mA؛ بار مجاز 1.5kΩ یا بیشتر
- توابع موج: DC، سینوسی، مربعی، پالس، مثلثی و Ramp
- فرکانس: 10mHz تا 100kHz
- شکل موج دلخواه: داده ثبت شده، خروجی 7075 یا PQ3198، موج ساخته شده در SF8000 و CSV
- نرخ D/A: 2MHz با مبدل 16 بیتی
- Sweep: فرکانس، دامنه، Offset و Duty برای Pulse
- برنامه: حداکثر 128 مرحله با Loop مرحله و Loop کل
- کنترل: External Input/Output Control و Self-test ولتاژ
- ابعاد: 106×19.8×196.5 میلی متر
